Гомогенизатор для навоза

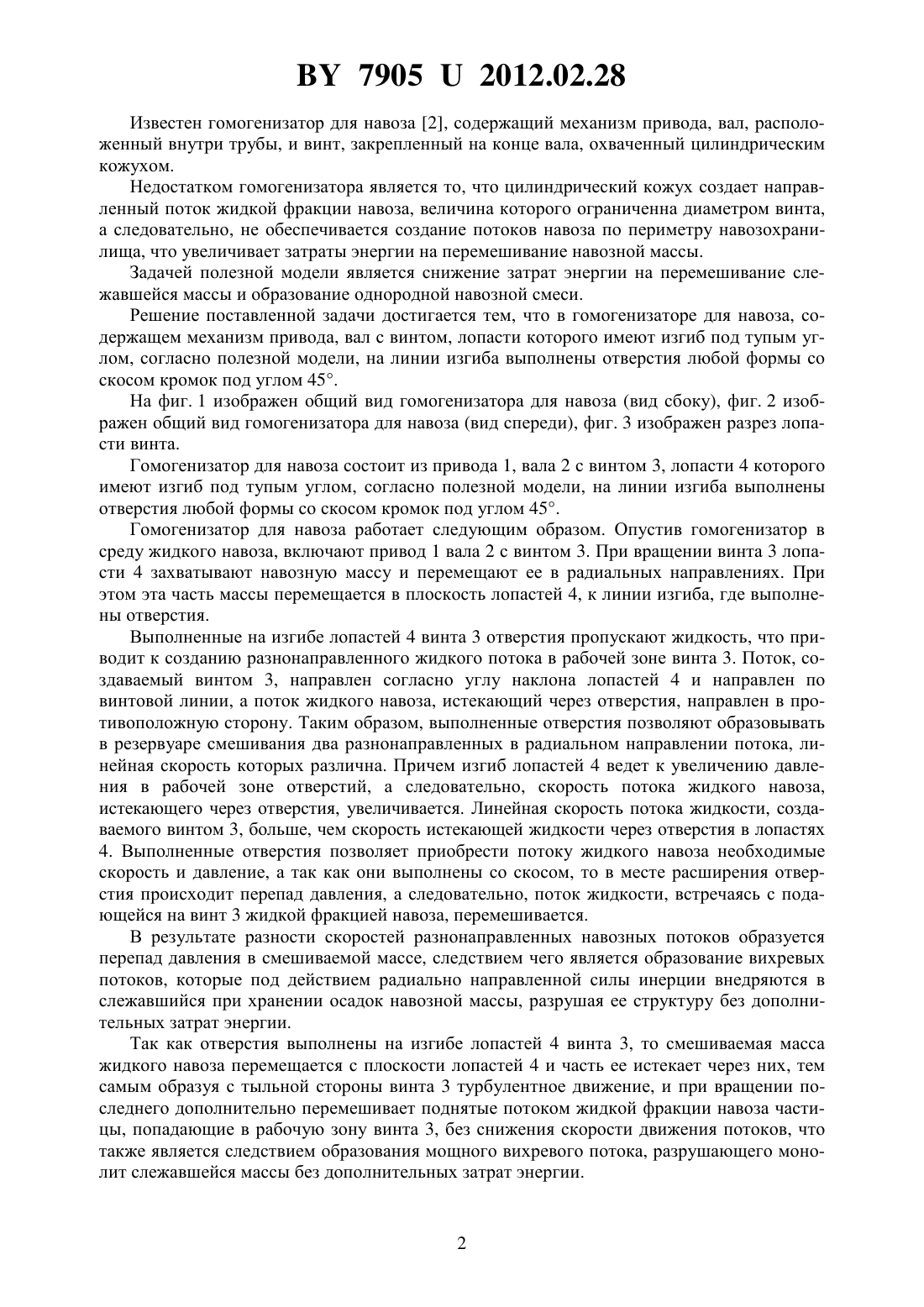

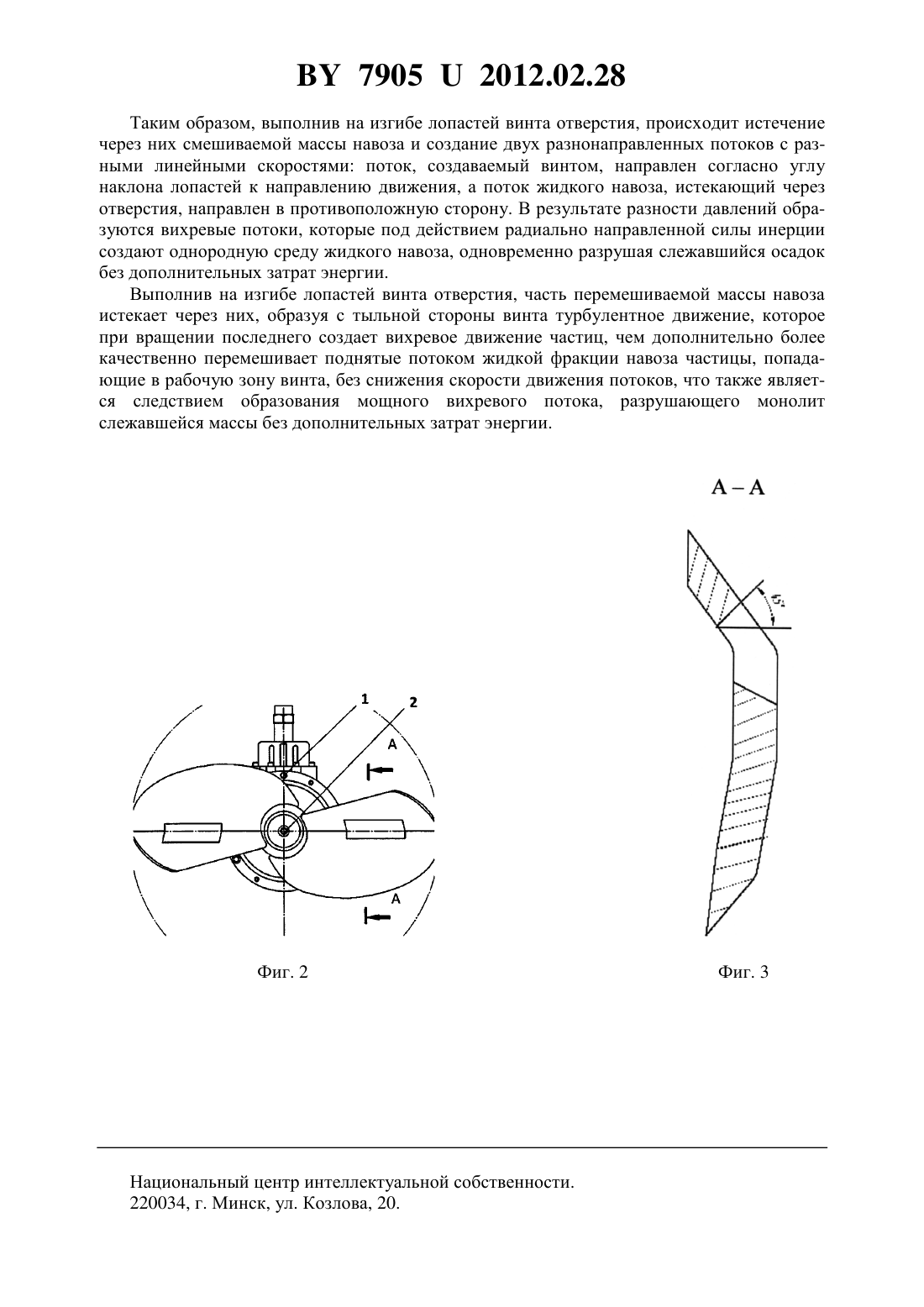

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кольга Дмитрий Федорович Швед Игорь Михайлович Сыманович Виктор Семенович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий механизм привода, вал с винтом, лопасти которого имеют изгиб под тупым углом, отличающийся тем, что на линии изгиба лопастей винта выполнены отверстия любой формы со скосом кромок под углом 45. Фиг. 1 Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. Известен гомогенизатор для навоза 1, содержащий механизм привода с редуктором,заключенные в герметичный корпус, вал с винтом. Недостатком известного гомогенизатора является то, что засохшие комки навоза, попадая в рабочую зону винта, лишь отбрасываются к периферии вследствие центробежной силы, что приводит к некачественному перемешиванию навозной массы и увеличению затрат энергии на выполняемый технологический процесс. 79052012.02.28 Известен гомогенизатор для навоза 2, содержащий механизм привода, вал, расположенный внутри трубы, и винт, закрепленный на конце вала, охваченный цилиндрическим кожухом. Недостатком гомогенизатора является то, что цилиндрический кожух создает направленный поток жидкой фракции навоза, величина которого ограниченна диаметром винта,а следовательно, не обеспечивается создание потоков навоза по периметру навозохранилища, что увеличивает затраты энергии на перемешивание навозной массы. Задачей полезной модели является снижение затрат энергии на перемешивание слежавшейся массы и образование однородной навозной смеси. Решение поставленной задачи достигается тем, что в гомогенизаторе для навоза, содержащем механизм привода, вал с винтом, лопасти которого имеют изгиб под тупым углом, согласно полезной модели, на линии изгиба выполнены отверстия любой формы со скосом кромок под углом 45. На фиг. 1 изображен общий вид гомогенизатора для навоза (вид сбоку), фиг. 2 изображен общий вид гомогенизатора для навоза (вид спереди), фиг. 3 изображен разрез лопасти винта. Гомогенизатор для навоза состоит из привода 1, вала 2 с винтом 3, лопасти 4 которого имеют изгиб под тупым углом, согласно полезной модели, на линии изгиба выполнены отверстия любой формы со скосом кромок под углом 45. Гомогенизатор для навоза работает следующим образом. Опустив гомогенизатор в среду жидкого навоза, включают привод 1 вала 2 с винтом 3. При вращении винта 3 лопасти 4 захватывают навозную массу и перемещают ее в радиальных направлениях. При этом эта часть массы перемещается в плоскость лопастей 4, к линии изгиба, где выполнены отверстия. Выполненные на изгибе лопастей 4 винта 3 отверстия пропускают жидкость, что приводит к созданию разнонаправленного жидкого потока в рабочей зоне винта 3. Поток, создаваемый винтом 3, направлен согласно углу наклона лопастей 4 и направлен по винтовой линии, а поток жидкого навоза, истекающий через отверстия, направлен в противоположную сторону. Таким образом, выполненные отверстия позволяют образовывать в резервуаре смешивания два разнонаправленных в радиальном направлении потока, линейная скорость которых различна. Причем изгиб лопастей 4 ведет к увеличению давления в рабочей зоне отверстий, а следовательно, скорость потока жидкого навоза,истекающего через отверстия, увеличивается. Линейная скорость потока жидкости, создаваемого винтом 3, больше, чем скорость истекающей жидкости через отверстия в лопастях 4. Выполненные отверстия позволяет приобрести потоку жидкого навоза необходимые скорость и давление, а так как они выполнены со скосом, то в месте расширения отверстия происходит перепад давления, а следовательно, поток жидкости, встречаясь с подающейся на винт 3 жидкой фракцией навоза, перемешивается. В результате разности скоростей разнонаправленных навозных потоков образуется перепад давления в смешиваемой массе, следствием чего является образование вихревых потоков, которые под действием радиально направленной силы инерции внедряются в слежавшийся при хранении осадок навозной массы, разрушая ее структуру без дополнительных затрат энергии. Так как отверстия выполнены на изгибе лопастей 4 винта 3, то смешиваемая масса жидкого навоза перемещается с плоскости лопастей 4 и часть ее истекает через них, тем самым образуя с тыльной стороны винта 3 турбулентное движение, и при вращении последнего дополнительно перемешивает поднятые потоком жидкой фракции навоза частицы, попадающие в рабочую зону винта 3, без снижения скорости движения потоков, что также является следствием образования мощного вихревого потока, разрушающего монолит слежавшейся массы без дополнительных затрат энергии. 79052012.02.28 Таким образом, выполнив на изгибе лопастей винта отверстия, происходит истечение через них смешиваемой массы навоза и создание двух разнонаправленных потоков с разными линейными скоростями поток, создаваемый винтом, направлен согласно углу наклона лопастей к направлению движения, а поток жидкого навоза, истекающий через отверстия, направлен в противоположную сторону. В результате разности давлений образуются вихревые потоки, которые под действием радиально направленной силы инерции создают однородную среду жидкого навоза, одновременно разрушая слежавшийся осадок без дополнительных затрат энергии. Выполнив на изгибе лопастей винта отверстия, часть перемешиваемой массы навоза истекает через них, образуя с тыльной стороны винта турбулентное движение, которое при вращении последнего создает вихревое движение частиц, чем дополнительно более качественно перемешивает поднятые потоком жидкой фракции навоза частицы, попадающие в рабочую зону винта, без снижения скорости движения потоков, что также является следствием образования мощного вихревого потока, разрушающего монолит слежавшейся массы без дополнительных затрат энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
