Технологическая установка для сбора и охлаждения молока на пастбищах

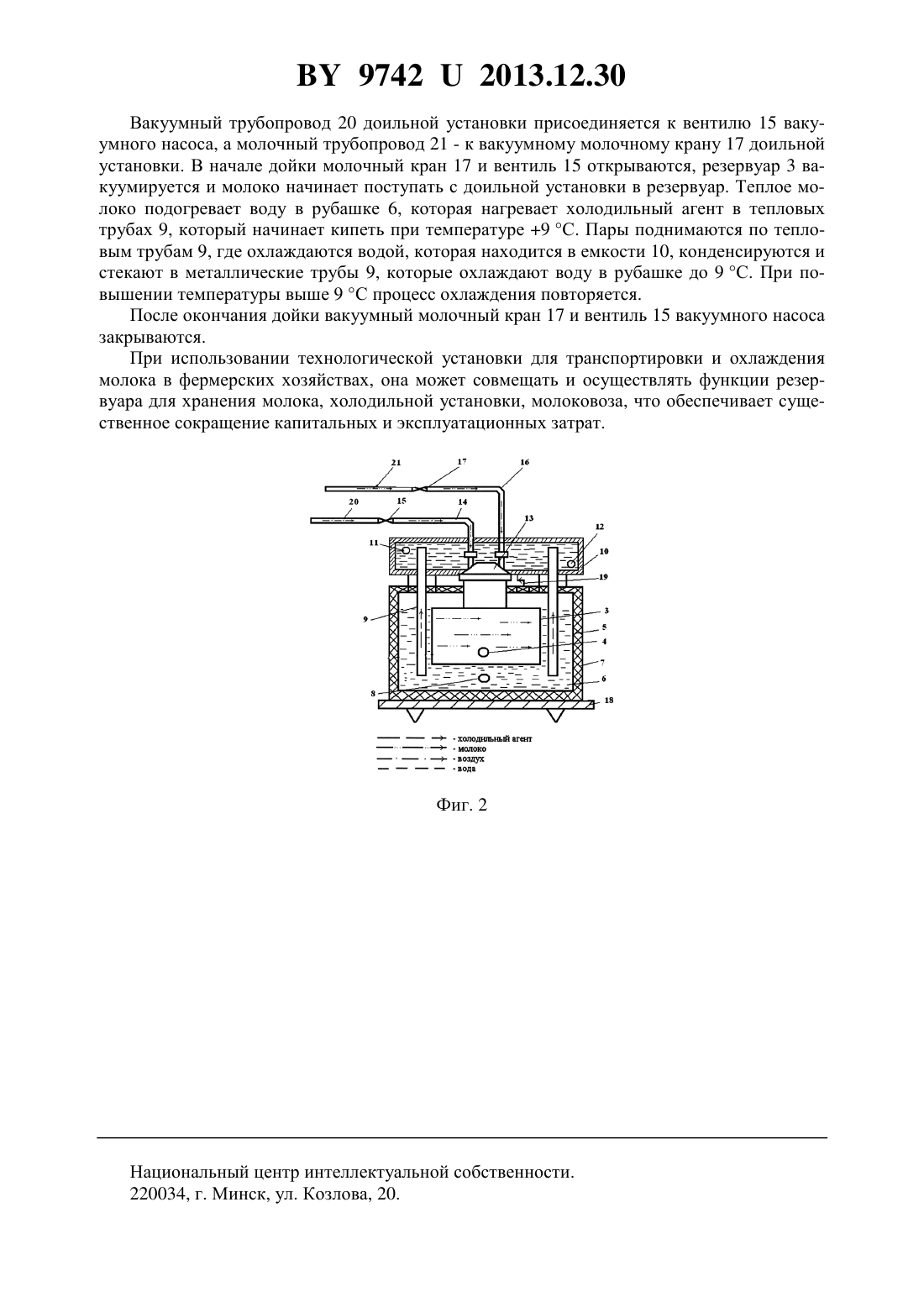

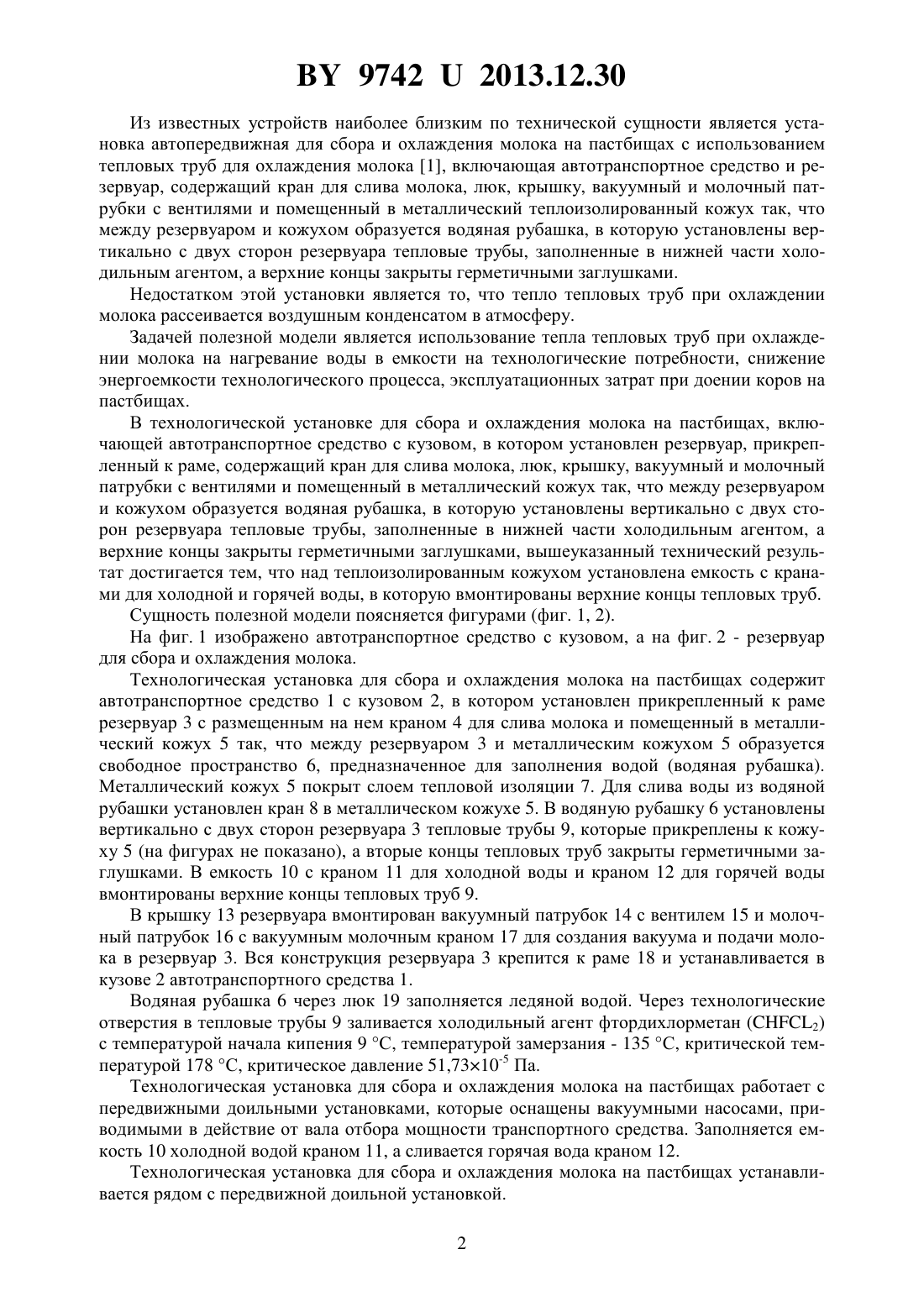

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕХНОЛОГИЧЕСКАЯ УСТАНОВКА ДЛЯ СБОРА И ОХЛАЖДЕНИЯ МОЛОКА НА ПАСТБИЩАХ(71) Заявитель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(72) Автор Масько Иван Ефимович(73) Патентообладатель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(57) Технологическая установка для сбора и охлаждения молока на пастбищах, включающая автотранспортное средство с кузовом, в котором установлен резервуар, прикрепленный к раме, содержащий кран для слива молока, люк, крышку, вакуумный и молочный патрубки с вентилями и помещенный в металлический кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные в нижней части холодильным агентом, а верхние концы закрыты герметичными заглушками, отличающаяся тем, что над теплоизолированным кожухом установлена емкость с кранами для холодной и горячей воды, в которую вмонтированы верхние концы тепловых труб.(56) 1. Патент на полезную модель 8061, МПК 01 9/04. Фиг. 1 Полезная модель относится к устройствам для сбора и охлаждения молока при доении коров на пастбищах, хранении, транспортировки его на молокозаводы для дальнейшей переработки и может быть использована в сельскохозяйственном производстве, в фермерских, крестьянских хозяйствах, а также при охлаждении, обработке, хранении и транспортировке различных пищевых продуктов в других отраслях промышленности. 97422013.12.30 Из известных устройств наиболее близким по технической сущности является установка автопередвижная для сбора и охлаждения молока на пастбищах с использованием тепловых труб для охлаждения молока 1, включающая автотранспортное средство и резервуар, содержащий кран для слива молока, люк, крышку, вакуумный и молочный патрубки с вентилями и помещенный в металлический теплоизолированный кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные в нижней части холодильным агентом, а верхние концы закрыты герметичными заглушками. Недостатком этой установки является то, что тепло тепловых труб при охлаждении молока рассеивается воздушным конденсатом в атмосферу. Задачей полезной модели является использование тепла тепловых труб при охлаждении молока на нагревание воды в емкости на технологические потребности, снижение энергоемкости технологического процесса, эксплуатационных затрат при доении коров на пастбищах. В технологической установке для сбора и охлаждения молока на пастбищах, включающей автотранспортное средство с кузовом, в котором установлен резервуар, прикрепленный к раме, содержащий кран для слива молока, люк, крышку, вакуумный и молочный патрубки с вентилями и помещенный в металлический кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные в нижней части холодильным агентом, а верхние концы закрыты герметичными заглушками, вышеуказанный технический результат достигается тем, что над теплоизолированным кожухом установлена емкость с кранами для холодной и горячей воды, в которую вмонтированы верхние концы тепловых труб. Сущность полезной модели поясняется фигурами (фиг. 1, 2). На фиг. 1 изображено автотранспортное средство с кузовом, а на фиг. 2 - резервуар для сбора и охлаждения молока. Технологическая установка для сбора и охлаждения молока на пастбищах содержит автотранспортное средство 1 с кузовом 2, в котором установлен прикрепленный к раме резервуар 3 с размещенным на нем краном 4 для слива молока и помещенный в металлический кожух 5 так, что между резервуаром 3 и металлическим кожухом 5 образуется свободное пространство 6, предназначенное для заполнения водой (водяная рубашка). Металлический кожух 5 покрыт слоем тепловой изоляции 7. Для слива воды из водяной рубашки установлен кран 8 в металлическом кожухе 5. В водяную рубашку 6 установлены вертикально с двух сторон резервуара 3 тепловые трубы 9, которые прикреплены к кожуху 5 (на фигурах не показано), а вторые концы тепловых труб закрыты герметичными заглушками. В емкость 10 с краном 11 для холодной воды и краном 12 для горячей воды вмонтированы верхние концы тепловых труб 9. В крышку 13 резервуара вмонтирован вакуумный патрубок 14 с вентилем 15 и молочный патрубок 16 с вакуумным молочным краном 17 для создания вакуума и подачи молока в резервуар 3. Вся конструкция резервуара 3 крепится к раме 18 и устанавливается в кузове 2 автотранспортного средства 1. Водяная рубашка 6 через люк 19 заполняется ледяной водой. Через технологические отверстия в тепловые трубы 9 заливается холодильный агент фтордихлорметан (2) с температурой начала кипения 9 С, температурой замерзания - 135 С, критической температурой 178 С, критическое давление 51,7310-5 Па. Технологическая установка для сбора и охлаждения молока на пастбищах работает с передвижными доильными установками, которые оснащены вакуумными насосами, приводимыми в действие от вала отбора мощности транспортного средства. Заполняется емкость 10 холодной водой краном 11, а сливается горячая вода краном 12. Технологическая установка для сбора и охлаждения молока на пастбищах устанавливается рядом с передвижной доильной установкой. 2 97422013.12.30 Вакуумный трубопровод 20 доильной установки присоединяется к вентилю 15 вакуумного насоса, а молочный трубопровод 21 - к вакуумному молочному крану 17 доильной установки. В начале дойки молочный кран 17 и вентиль 15 открываются, резервуар 3 вакуумируется и молоко начинает поступать с доильной установки в резервуар. Теплое молоко подогревает воду в рубашке 6, которая нагревает холодильный агент в тепловых трубах 9, который начинает кипеть при температуре 9 С. Пары поднимаются по тепловым трубам 9, где охлаждаются водой, которая находится в емкости 10, конденсируются и стекают в металлические трубы 9, которые охлаждают воду в рубашке до 9 С. При повышении температуры выше 9 С процесс охлаждения повторяется. После окончания дойки вакуумный молочный кран 17 и вентиль 15 вакуумного насоса закрываются. При использовании технологической установки для транспортировки и охлаждения молока в фермерских хозяйствах, она может совмещать и осуществлять функции резервуара для хранения молока, холодильной установки, молоковоза, что обеспечивает существенное сокращение капитальных и эксплуатационных затрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
