Переносной нижний отлив водосточной трубы с подвижными секциями

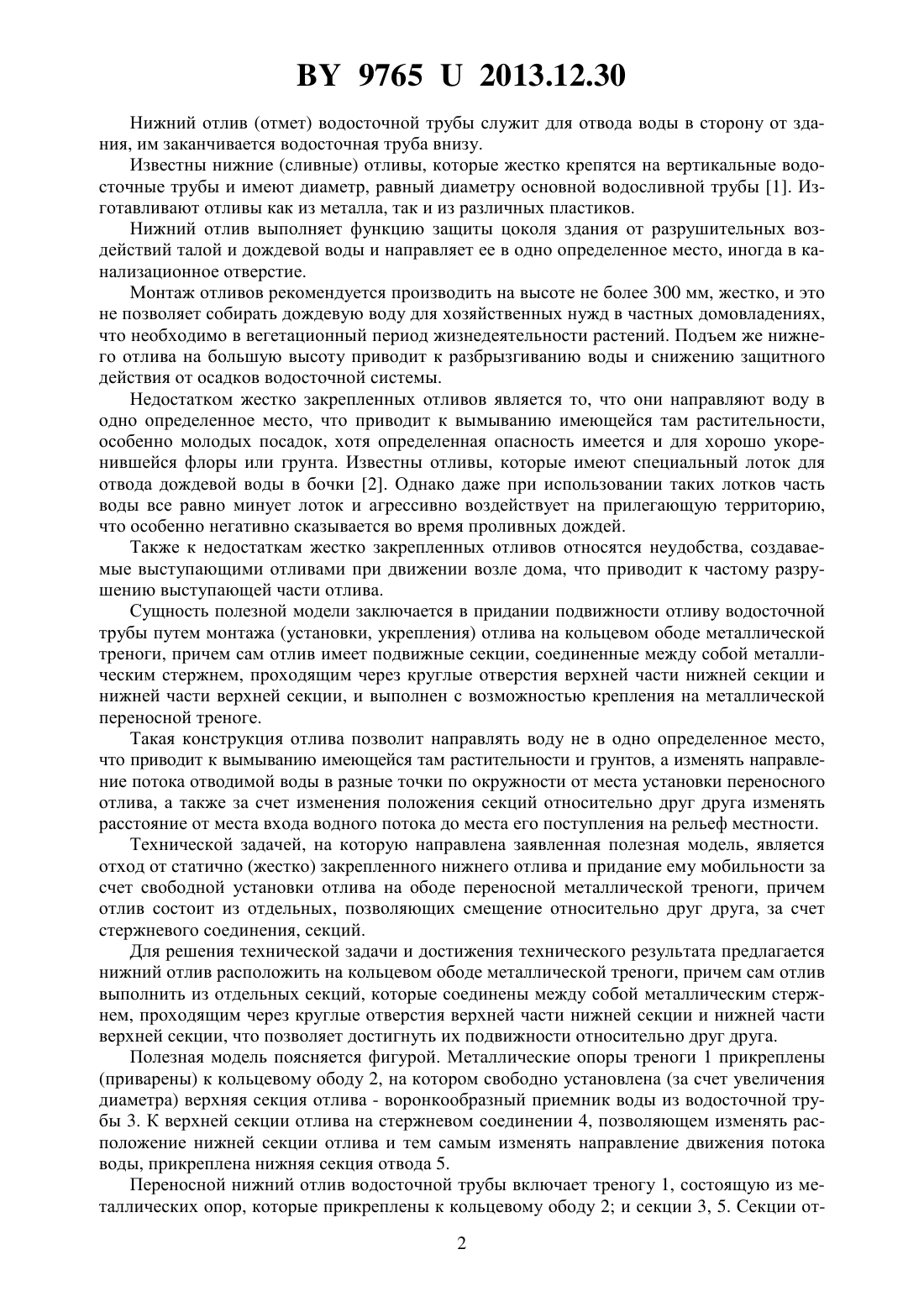

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕНОСНОЙ НИЖНИЙ ОТЛИВ ВОДОСТОЧНОЙ ТРУБЫ С ПОДВИЖНЫМИ СЕКЦИЯМИ(71) Заявители Горовых Ольга Геннадьевна Никонович Виктор Вячеславович(72) Авторы Горовых Ольга Геннадьевна Никонович Виктор Вячеславович(73) Патентообладатели Горовых Ольга Геннадьевна Никонович Виктор Вячеславович(57) Переносной нижний отлив водосточной трубы, отличающийся тем, что имеет подвижные секции, соединенные между собой металлическим стержнем, проходящим через круглые отверстия верхней части нижней секции и нижней части верхней секции, и выполнен с возможностью крепления на металлической переносной треноге.(56) 1. Патент 2226596. 2. Каталог элементов водосточной системы. Позиция 29. Отвод для бочки. Интернетресурс /// Полезная модель относится к строительству, к инженерному оборудованию зданий, в частности к водостокам малоэтажных домовладений. 97652013.12.30 Нижний отлив (отмет) водосточной трубы служит для отвода воды в сторону от здания, им заканчивается водосточная труба внизу. Известны нижние (сливные) отливы, которые жестко крепятся на вертикальные водосточные трубы и имеют диаметр, равный диаметру основной водосливной трубы 1. Изготавливают отливы как из металла, так и из различных пластиков. Нижний отлив выполняет функцию защиты цоколя здания от разрушительных воздействий талой и дождевой воды и направляет ее в одно определенное место, иногда в канализационное отверстие. Монтаж отливов рекомендуется производить на высоте не более 300 мм, жестко, и это не позволяет собирать дождевую воду для хозяйственных нужд в частных домовладениях,что необходимо в вегетационный период жизнедеятельности растений. Подъем же нижнего отлива на большую высоту приводит к разбрызгиванию воды и снижению защитного действия от осадков водосточной системы. Недостатком жестко закрепленных отливов является то, что они направляют воду в одно определенное место, что приводит к вымыванию имеющейся там растительности,особенно молодых посадок, хотя определенная опасность имеется и для хорошо укоренившейся флоры или грунта. Известны отливы, которые имеют специальный лоток для отвода дождевой воды в бочки 2. Однако даже при использовании таких лотков часть воды все равно минует лоток и агрессивно воздействует на прилегающую территорию,что особенно негативно сказывается во время проливных дождей. Также к недостаткам жестко закрепленных отливов относятся неудобства, создаваемые выступающими отливами при движении возле дома, что приводит к частому разрушению выступающей части отлива. Сущность полезной модели заключается в придании подвижности отливу водосточной трубы путем монтажа (установки, укрепления) отлива на кольцевом ободе металлической треноги, причем сам отлив имеет подвижные секции, соединенные между собой металлическим стержнем, проходящим через круглые отверстия верхней части нижней секции и нижней части верхней секции, и выполнен с возможностью крепления на металлической переносной треноге. Такая конструкция отлива позволит направлять воду не в одно определенное место,что приводит к вымыванию имеющейся там растительности и грунтов, а изменять направление потока отводимой воды в разные точки по окружности от места установки переносного отлива, а также за счет изменения положения секций относительно друг друга изменять расстояние от места входа водного потока до места его поступления на рельеф местности. Технической задачей, на которую направлена заявленная полезная модель, является отход от статично (жестко) закрепленного нижнего отлива и придание ему мобильности за счет свободной установки отлива на ободе переносной металлической треноги, причем отлив состоит из отдельных, позволяющих смещение относительно друг друга, за счет стержневого соединения, секций. Для решения технической задачи и достижения технического результата предлагается нижний отлив расположить на кольцевом ободе металлической треноги, причем сам отлив выполнить из отдельных секций, которые соединены между собой металлическим стержнем, проходящим через круглые отверстия верхней части нижней секции и нижней части верхней секции, что позволяет достигнуть их подвижности относительно друг друга. Полезная модель поясняется фигурой. Металлические опоры треноги 1 прикреплены(приварены) к кольцевому ободу 2, на котором свободно установлена (за счет увеличения диаметра) верхняя секция отлива - воронкообразный приемник воды из водосточной трубы 3. К верхней секции отлива на стержневом соединении 4, позволяющем изменять расположение нижней секции отлива и тем самым изменять направление движения потока воды, прикреплена нижняя секция отвода 5. Переносной нижний отлив водосточной трубы включает треногу 1, состоящую из металлических опор, которые прикреплены к кольцевому ободу 2 и секции 3, 5. Секции от 2 97652013.12.30 лива соединены между собой металлическим стержнем 4 таким образом, что стержень проходит через круглые отверстия верхней части нижней секции и нижней части верхней секции. Секции выполнены так, что возможно их крепление на металлической переносной треноге. Количество подвижных секций отвода строго не фиксируется (может быть и больше двух). Укрепление отлива на треноге возможно различными способами, например, за счет свободной установки более широкого по диаметру отлива на кольцевой обод треноги,имеющей меньший диаметр. Принцип работы переносного нижнего отлива водосточной трубы с подвижными секциями следующий. Треногу 1 с укрепленными на ней несколькими секциями 3, 5, соединенными металлическим стержнем 4, устанавливают под водосточную трубу. Вращением треноги вокруг оси (или отлива вместе с треногой относительно оси обода треноги) и изменением расположения секций относительно друг друга достигается течение потока дождевой воды в нужном направлении. То есть наличие секций в отливе, соединенных между собой с помощью отдельных стержней, и свободная установка всего отлива на переносной треноге позволяют поворачивать одну или все секции отвода на необходимый угол и направлять воду для сбора в приемные емкости или на рельеф местности каждый раз в новом (требуемом) направлении. Так как переносной отлив на треноге не имеет жесткого соединения с водосточной трубой, его можно убирать при отсутствии дождей, освобождая место около дома и защищая отлив от нечаянного механического разрушения. Данный переносной нижний отлив изготовлен и апробирован при сборе и направлении воды в частных подворьях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
