Решетка для упаковочной коробки

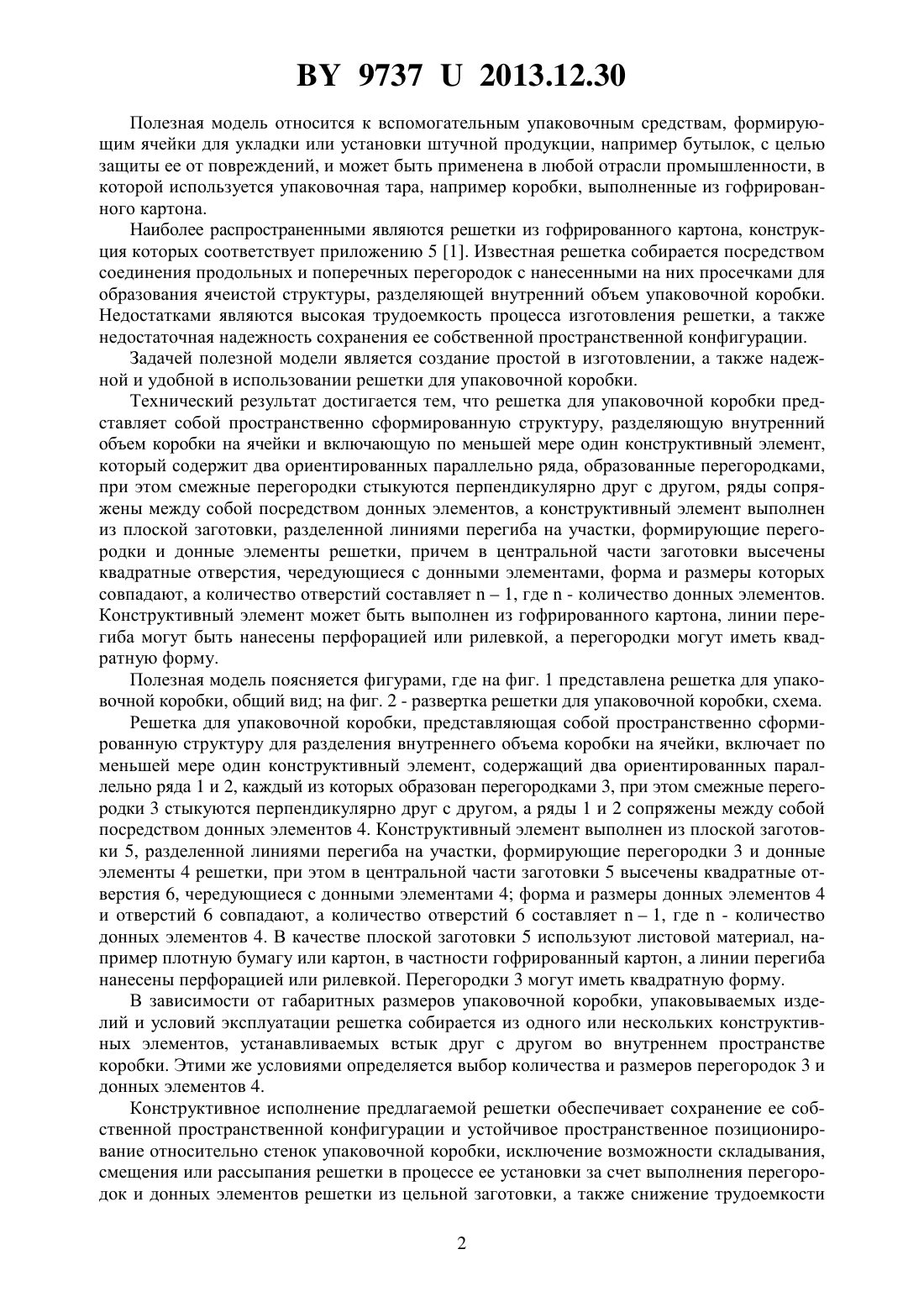

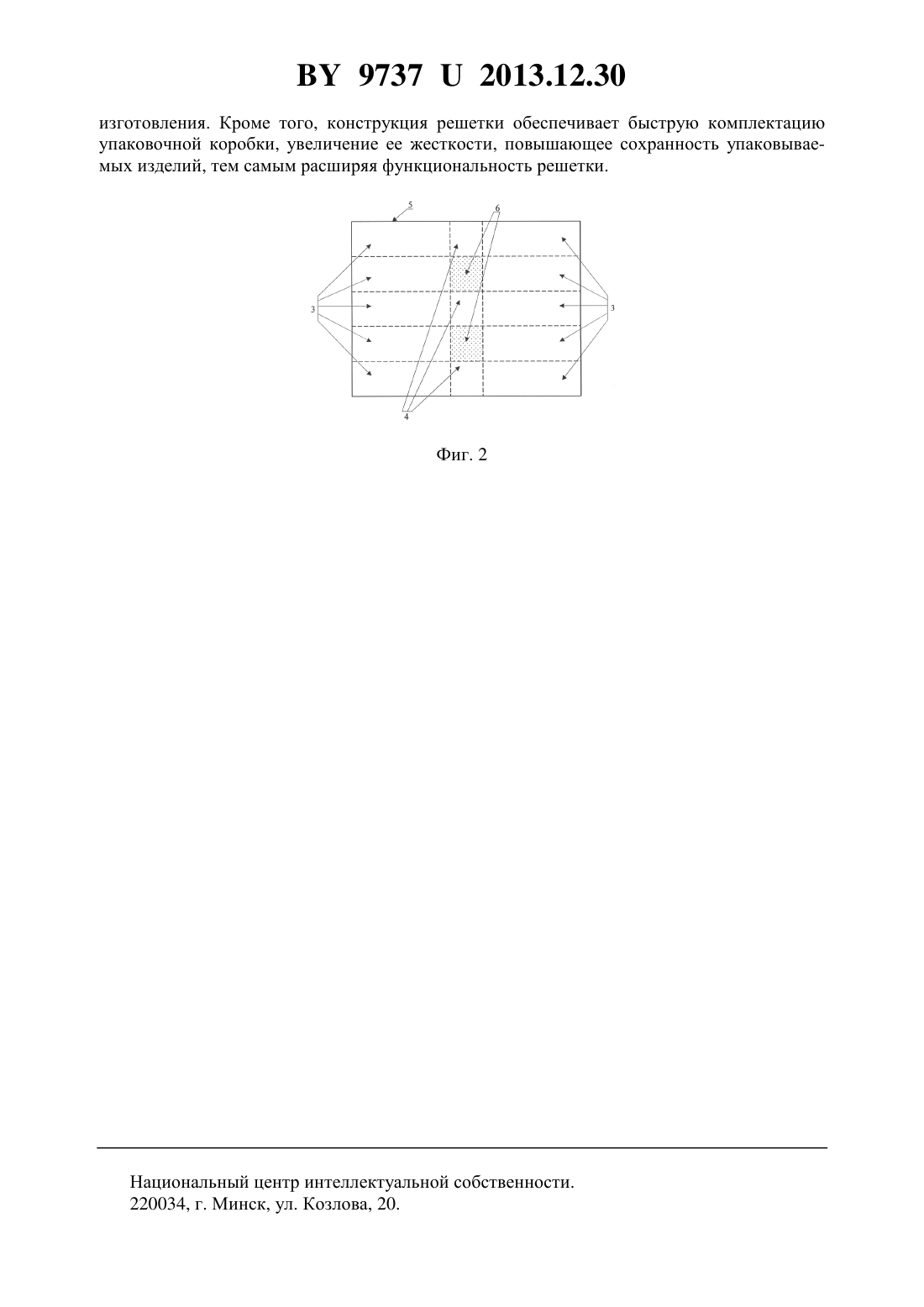

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕШЕТКА ДЛЯ УПАКОВОЧНОЙ КОРОБКИ(71) Заявитель Артюшенко Дмитрий Анатольевич(72) Автор Артюшенко Дмитрий Анатольевич(73) Патентообладатель Артюшенко Дмитрий Анатольевич(57) 1. Решетка для упаковочной коробки, представляющая собой пространственно сформированную структуру, разделяющую внутренний объем коробки на ячейки, отличающаяся тем, что пространственно сформированная структура включает по меньшей мере один конструктивный элемент, который содержит два ориентированных параллельно ряда, образованные перегородками, при этом смежные перегородки состыкованы перпендикулярно друг с другом, а ряды сопряжены между собой посредством донных элементов,причем конструктивный элемент выполнен из плоской заготовки, разделенной линиями перегиба на участки, формирующие перегородки и донные элементы решетки, в центральной части заготовки высечены квадратные отверстия, чередующиеся с донными элементами, форма и размеры которых совпадают, а количество отверстий составляет 1,где- количество донных элементов. 2. Решетка по п. 1, отличающаяся тем, что перегородки имеют квадратную форму. 3. Решетка по п. 1, отличающаяся тем, что линии перегиба нанесены перфорацией или рилевкой. 4. Решетка по п. 1, отличающаяся тем, что конструктивный элемент выполнен из гофрированного картона.(56) 1. Ящики из гофрированного картона. ГОСТ 9142-90. 97372013.12.30 Полезная модель относится к вспомогательным упаковочным средствам, формирующим ячейки для укладки или установки штучной продукции, например бутылок, с целью защиты ее от повреждений, и может быть применена в любой отрасли промышленности, в которой используется упаковочная тара, например коробки, выполненные из гофрированного картона. Наиболее распространенными являются решетки из гофрированного картона, конструкция которых соответствует приложению 5 1. Известная решетка собирается посредством соединения продольных и поперечных перегородок с нанесенными на них просечками для образования ячеистой структуры, разделяющей внутренний объем упаковочной коробки. Недостатками являются высокая трудоемкость процесса изготовления решетки, а также недостаточная надежность сохранения ее собственной пространственной конфигурации. Задачей полезной модели является создание простой в изготовлении, а также надежной и удобной в использовании решетки для упаковочной коробки. Технический результат достигается тем, что решетка для упаковочной коробки представляет собой пространственно сформированную структуру, разделяющую внутренний объем коробки на ячейки и включающую по меньшей мере один конструктивный элемент,который содержит два ориентированных параллельно ряда, образованные перегородками,при этом смежные перегородки стыкуются перпендикулярно друг с другом, ряды сопряжены между собой посредством донных элементов, а конструктивный элемент выполнен из плоской заготовки, разделенной линиями перегиба на участки, формирующие перегородки и донные элементы решетки, причем в центральной части заготовки высечены квадратные отверстия, чередующиеся с донными элементами, форма и размеры которых совпадают, а количество отверстий составляет 1, где- количество донных элементов. Конструктивный элемент может быть выполнен из гофрированного картона, линии перегиба могут быть нанесены перфорацией или рилевкой, а перегородки могут иметь квадратную форму. Полезная модель поясняется фигурами, где на фиг. 1 представлена решетка для упаковочной коробки, общий вид на фиг. 2 - развертка решетки для упаковочной коробки, схема. Решетка для упаковочной коробки, представляющая собой пространственно сформированную структуру для разделения внутреннего объема коробки на ячейки, включает по меньшей мере один конструктивный элемент, содержащий два ориентированных параллельно ряда 1 и 2, каждый из которых образован перегородками 3, при этом смежные перегородки 3 стыкуются перпендикулярно друг с другом, а ряды 1 и 2 сопряжены между собой посредством донных элементов 4. Конструктивный элемент выполнен из плоской заготовки 5, разделенной линиями перегиба на участки, формирующие перегородки 3 и донные элементы 4 решетки, при этом в центральной части заготовки 5 высечены квадратные отверстия 6, чередующиеся с донными элементами 4 форма и размеры донных элементов 4 и отверстий 6 совпадают, а количество отверстий 6 составляет 1, где- количество донных элементов 4. В качестве плоской заготовки 5 используют листовой материал, например плотную бумагу или картон, в частности гофрированный картон, а линии перегиба нанесены перфорацией или рилевкой. Перегородки 3 могут иметь квадратную форму. В зависимости от габаритных размеров упаковочной коробки, упаковываемых изделий и условий эксплуатации решетка собирается из одного или нескольких конструктивных элементов, устанавливаемых встык друг с другом во внутреннем пространстве коробки. Этими же условиями определяется выбор количества и размеров перегородок 3 и донных элементов 4. Конструктивное исполнение предлагаемой решетки обеспечивает сохранение ее собственной пространственной конфигурации и устойчивое пространственное позиционирование относительно стенок упаковочной коробки, исключение возможности складывания,смещения или рассыпания решетки в процессе ее установки за счет выполнения перегородок и донных элементов решетки из цельной заготовки, а также снижение трудоемкости 2 97372013.12.30 изготовления. Кроме того, конструкция решетки обеспечивает быструю комплектацию упаковочной коробки, увеличение ее жесткости, повышающее сохранность упаковываемых изделий, тем самым расширяя функциональность решетки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
