Геотехническая решетка

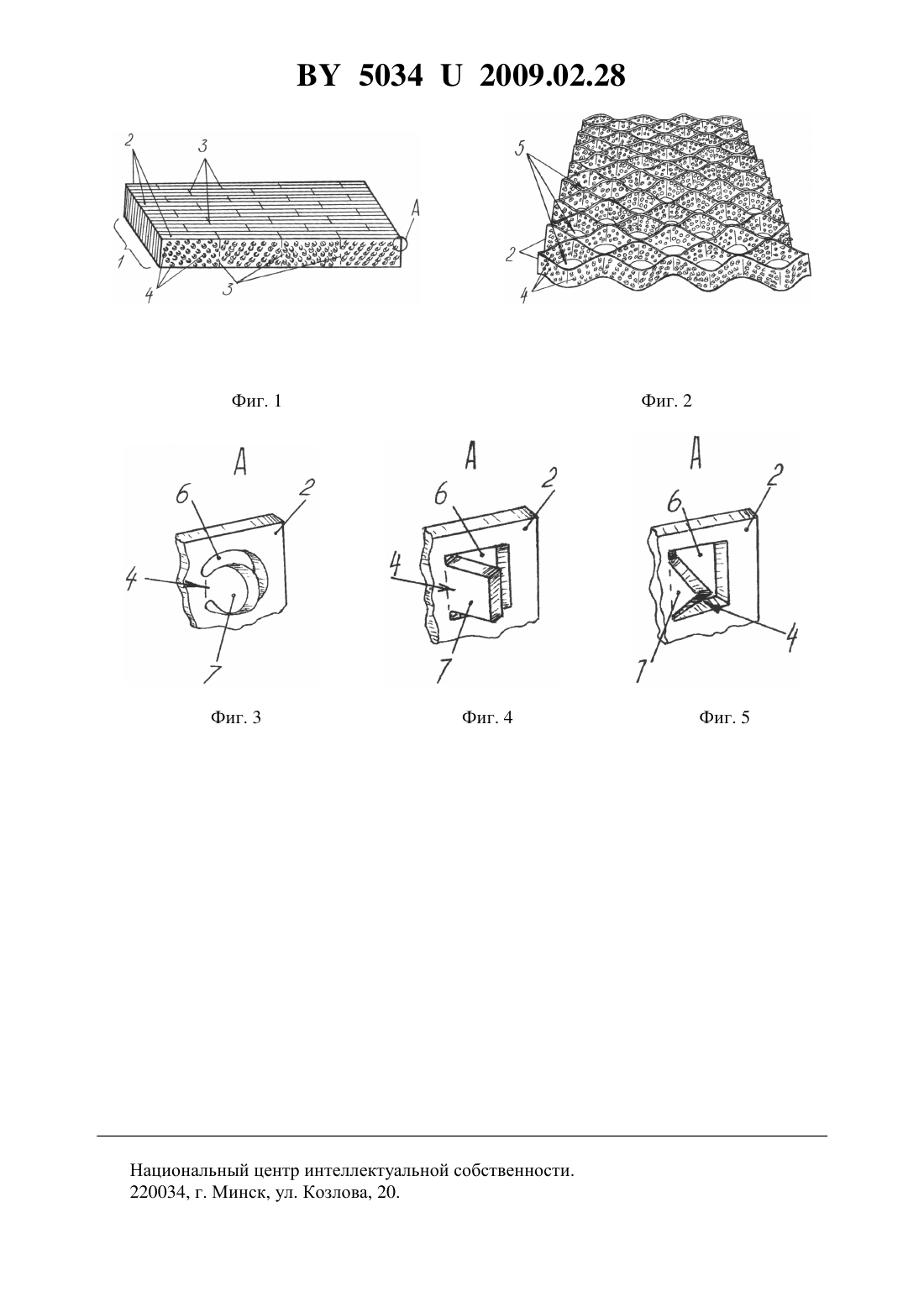

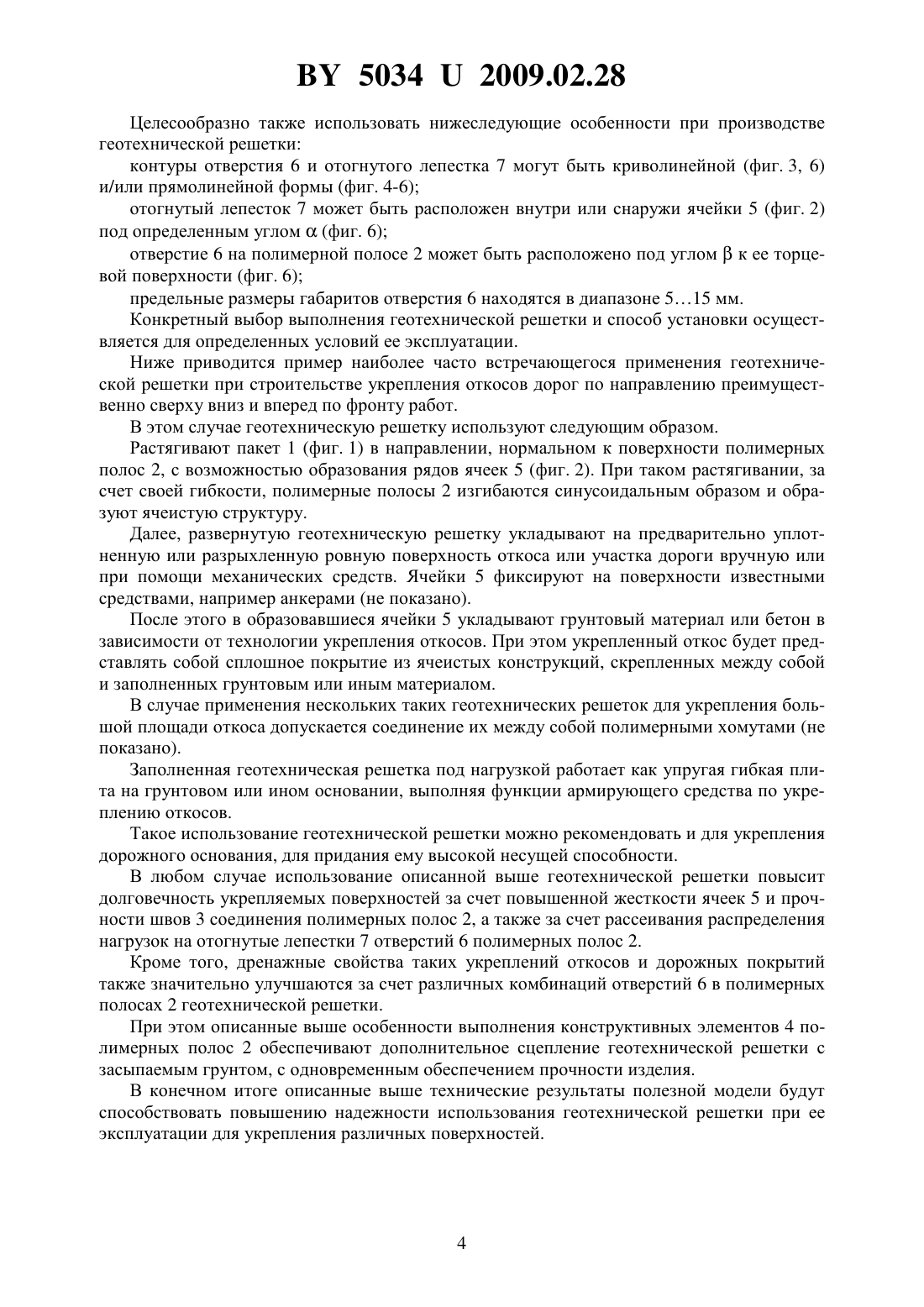

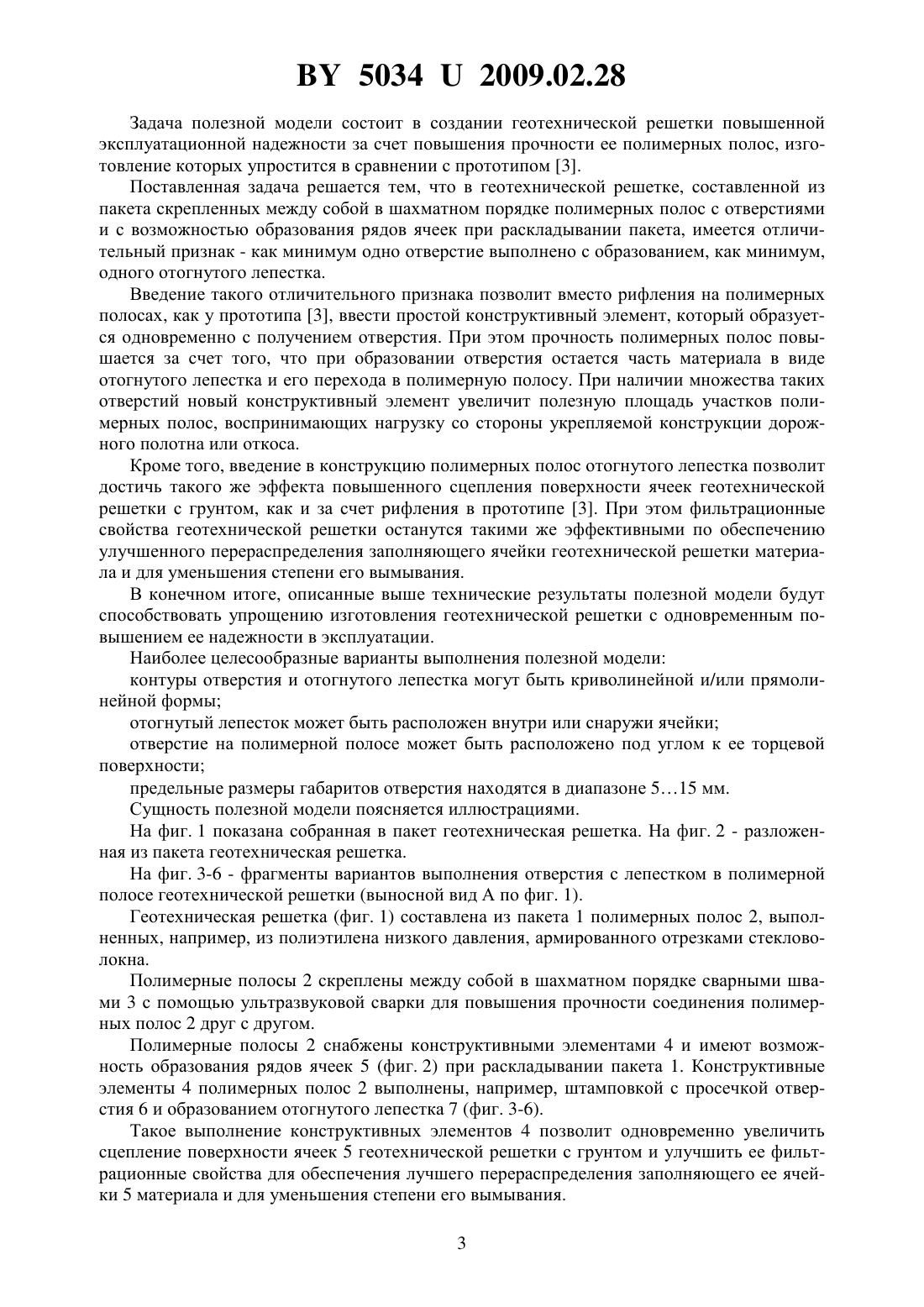

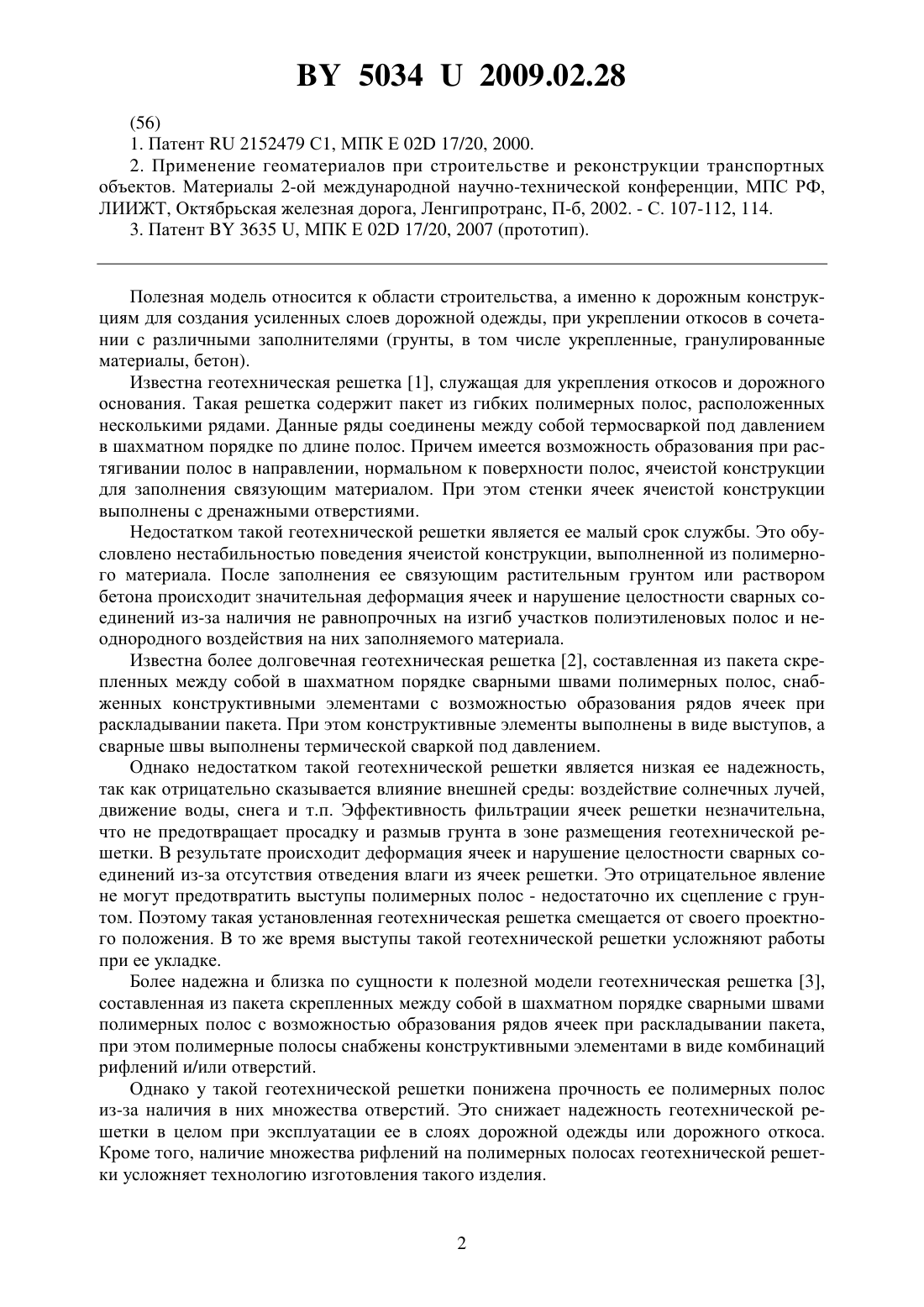

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пинские нетканые материалы(72) Авторы Козич Алеся Викторовна Янчарук Сергей Маркович Скребец Жанна Михайловна(73) Патентообладатель Открытое акционерное общество Пинские нетканые материалы(57) 1. Геотехническая решетка, составленная из пакета скрепленных между собой в шахматном порядке полимерных полос с отверстиями и с возможностью образования рядов ячеек при раскладывании пакета, отличающаяся тем, что, как минимум, одно отверстие выполнено с образованием, как минимум, одного отогнутого лепестка. 2. Решетка по п. 1, отличающаяся тем, что контуры отверстия и отогнутого лепестка криволинейны и/или прямолинейны. 3. Решетка по п. 1, отличающаяся тем, что отогнутый лепесток расположен внутри или снаружи ячейки. 4. Решетка по п. 1, отличающаяся тем, что отверстие на полимерной полосе расположено под углом к ее торцевой поверхности. 5. Решетка по п. 1, отличающаяся тем, что диапазон предельных размеров габаритов отверстия 515 мм.(56) 1. Патент 2152479 С 1, МПК Е 02 17/20, 2000. 2. Применение геоматериалов при строительстве и реконструкции транспортных объектов. Материалы 2-ой международной научно-технической конференции, МПС РФ,ЛИИЖТ, Октябрьская железная дорога, Ленгипротранс, П-б, 2002. - С. 107-112, 114. 3. Патент 3635 , МПК Е 02 17/20, 2007 (прототип). Полезная модель относится к области строительства, а именно к дорожным конструкциям для создания усиленных слоев дорожной одежды, при укреплении откосов в сочетании с различными заполнителями (грунты, в том числе укрепленные, гранулированные материалы, бетон). Известна геотехническая решетка 1, служащая для укрепления откосов и дорожного основания. Такая решетка содержит пакет из гибких полимерных полос, расположенных несколькими рядами. Данные ряды соединены между собой термосваркой под давлением в шахматном порядке по длине полос. Причем имеется возможность образования при растягивании полос в направлении, нормальном к поверхности полос, ячеистой конструкции для заполнения связующим материалом. При этом стенки ячеек ячеистой конструкции выполнены с дренажными отверстиями. Недостатком такой геотехнической решетки является ее малый срок службы. Это обусловлено нестабильностью поведения ячеистой конструкции, выполненной из полимерного материала. После заполнения ее связующим растительным грунтом или раствором бетона происходит значительная деформация ячеек и нарушение целостности сварных соединений из-за наличия не равнопрочных на изгиб участков полиэтиленовых полос и неоднородного воздействия на них заполняемого материала. Известна более долговечная геотехническая решетка 2, составленная из пакета скрепленных между собой в шахматном порядке сварными швами полимерных полос, снабженных конструктивными элементами с возможностью образования рядов ячеек при раскладывании пакета. При этом конструктивные элементы выполнены в виде выступов, а сварные швы выполнены термической сваркой под давлением. Однако недостатком такой геотехнической решетки является низкая ее надежность,так как отрицательно сказывается влияние внешней среды воздействие солнечных лучей,движение воды, снега и т.п. Эффективность фильтрации ячеек решетки незначительна,что не предотвращает просадку и размыв грунта в зоне размещения геотехнической решетки. В результате происходит деформация ячеек и нарушение целостности сварных соединений из-за отсутствия отведения влаги из ячеек решетки. Это отрицательное явление не могут предотвратить выступы полимерных полос - недостаточно их сцепление с грунтом. Поэтому такая установленная геотехническая решетка смещается от своего проектного положения. В то же время выступы такой геотехнической решетки усложняют работы при ее укладке. Более надежна и близка по сущности к полезной модели геотехническая решетка 3,составленная из пакета скрепленных между собой в шахматном порядке сварными швами полимерных полос с возможностью образования рядов ячеек при раскладывании пакета,при этом полимерные полосы снабжены конструктивными элементами в виде комбинаций рифлений и/или отверстий. Однако у такой геотехнической решетки понижена прочность ее полимерных полос из-за наличия в них множества отверстий. Это снижает надежность геотехнической решетки в целом при эксплуатации ее в слоях дорожной одежды или дорожного откоса. Кроме того, наличие множества рифлений на полимерных полосах геотехнической решетки усложняет технологию изготовления такого изделия. 50342009.02.28 Задача полезной модели состоит в создании геотехнической решетки повышенной эксплуатационной надежности за счет повышения прочности ее полимерных полос, изготовление которых упростится в сравнении с прототипом 3. Поставленная задача решается тем, что в геотехнической решетке, составленной из пакета скрепленных между собой в шахматном порядке полимерных полос с отверстиями и с возможностью образования рядов ячеек при раскладывании пакета, имеется отличительный признак - как минимум одно отверстие выполнено с образованием, как минимум,одного отогнутого лепестка. Введение такого отличительного признака позволит вместо рифления на полимерных полосах, как у прототипа 3, ввести простой конструктивный элемент, который образуется одновременно с получением отверстия. При этом прочность полимерных полос повышается за счет того, что при образовании отверстия остается часть материала в виде отогнутого лепестка и его перехода в полимерную полосу. При наличии множества таких отверстий новый конструктивный элемент увеличит полезную площадь участков полимерных полос, воспринимающих нагрузку со стороны укрепляемой конструкции дорожного полотна или откоса. Кроме того, введение в конструкцию полимерных полос отогнутого лепестка позволит достичь такого же эффекта повышенного сцепления поверхности ячеек геотехнической решетки с грунтом, как и за счет рифления в прототипе 3. При этом фильтрационные свойства геотехнической решетки останутся такими же эффективными по обеспечению улучшенного перераспределения заполняющего ячейки геотехнической решетки материала и для уменьшения степени его вымывания. В конечном итоге, описанные выше технические результаты полезной модели будут способствовать упрощению изготовления геотехнической решетки с одновременным повышением ее надежности в эксплуатации. Наиболее целесообразные варианты выполнения полезной модели контуры отверстия и отогнутого лепестка могут быть криволинейной и/или прямолинейной формы отогнутый лепесток может быть расположен внутри или снаружи ячейки отверстие на полимерной полосе может быть расположено под углом к ее торцевой поверхности предельные размеры габаритов отверстия находятся в диапазоне 515 мм. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показана собранная в пакет геотехническая решетка. На фиг. 2 - разложенная из пакета геотехническая решетка. На фиг. 3-6 - фрагменты вариантов выполнения отверстия с лепестком в полимерной полосе геотехнической решетки (выносной вид А по фиг. 1). Геотехническая решетка (фиг. 1) составлена из пакета 1 полимерных полос 2, выполненных, например, из полиэтилена низкого давления, армированного отрезками стекловолокна. Полимерные полосы 2 скреплены между собой в шахматном порядке сварными швами 3 с помощью ультразвуковой сварки для повышения прочности соединения полимерных полос 2 друг с другом. Полимерные полосы 2 снабжены конструктивными элементами 4 и имеют возможность образования рядов ячеек 5 (фиг. 2) при раскладывании пакета 1. Конструктивные элементы 4 полимерных полос 2 выполнены, например, штамповкой с просечкой отверстия 6 и образованием отогнутого лепестка 7 (фиг. 3-6). Такое выполнение конструктивных элементов 4 позволит одновременно увеличить сцепление поверхности ячеек 5 геотехнической решетки с грунтом и улучшить ее фильтрационные свойства для обеспечения лучшего перераспределения заполняющего ее ячейки 5 материала и для уменьшения степени его вымывания. 3 50342009.02.28 Целесообразно также использовать нижеследующие особенности при производстве геотехнической решетки контуры отверстия 6 и отогнутого лепестка 7 могут быть криволинейной (фиг. 3, 6) и/или прямолинейной формы (фиг. 4-6) отогнутый лепесток 7 может быть расположен внутри или снаружи ячейки 5 (фиг. 2) под определенным углом(фиг. 6) отверстие 6 на полимерной полосе 2 может быть расположено под угломк ее торцевой поверхности (фиг. 6) предельные размеры габаритов отверстия 6 находятся в диапазоне 515 мм. Конкретный выбор выполнения геотехнической решетки и способ установки осуществляется для определенных условий ее эксплуатации. Ниже приводится пример наиболее часто встречающегося применения геотехнической решетки при строительстве укрепления откосов дорог по направлению преимущественно сверху вниз и вперед по фронту работ. В этом случае геотехническую решетку используют следующим образом. Растягивают пакет 1 (фиг. 1) в направлении, нормальном к поверхности полимерных полос 2, с возможностью образования рядов ячеек 5 (фиг. 2). При таком растягивании, за счет своей гибкости, полимерные полосы 2 изгибаются синусоидальным образом и образуют ячеистую структуру. Далее, развернутую геотехническую решетку укладывают на предварительно уплотненную или разрыхленную ровную поверхность откоса или участка дороги вручную или при помощи механических средств. Ячейки 5 фиксируют на поверхности известными средствами, например анкерами (не показано). После этого в образовавшиеся ячейки 5 укладывают грунтовый материал или бетон в зависимости от технологии укрепления откосов. При этом укрепленный откос будет представлять собой сплошное покрытие из ячеистых конструкций, скрепленных между собой и заполненных грунтовым или иным материалом. В случае применения нескольких таких геотехнических решеток для укрепления большой площади откоса допускается соединение их между собой полимерными хомутами (не показано). Заполненная геотехническая решетка под нагрузкой работает как упругая гибкая плита на грунтовом или ином основании, выполняя функции армирующего средства по укреплению откосов. Такое использование геотехнической решетки можно рекомендовать и для укрепления дорожного основания, для придания ему высокой несущей способности. В любом случае использование описанной выше геотехнической решетки повысит долговечность укрепляемых поверхностей за счет повышенной жесткости ячеек 5 и прочности швов 3 соединения полимерных полос 2, а также за счет рассеивания распределения нагрузок на отогнутые лепестки 7 отверстий 6 полимерных полос 2. Кроме того, дренажные свойства таких укреплений откосов и дорожных покрытий также значительно улучшаются за счет различных комбинаций отверстий 6 в полимерных полосах 2 геотехнической решетки. При этом описанные выше особенности выполнения конструктивных элементов 4 полимерных полос 2 обеспечивают дополнительное сцепление геотехнической решетки с засыпаемым грунтом, с одновременным обеспечением прочности изделия. В конечном итоге описанные выше технические результаты полезной модели будут способствовать повышению надежности использования геотехнической решетки при ее эксплуатации для укрепления различных поверхностей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
