Решетка воздуховода

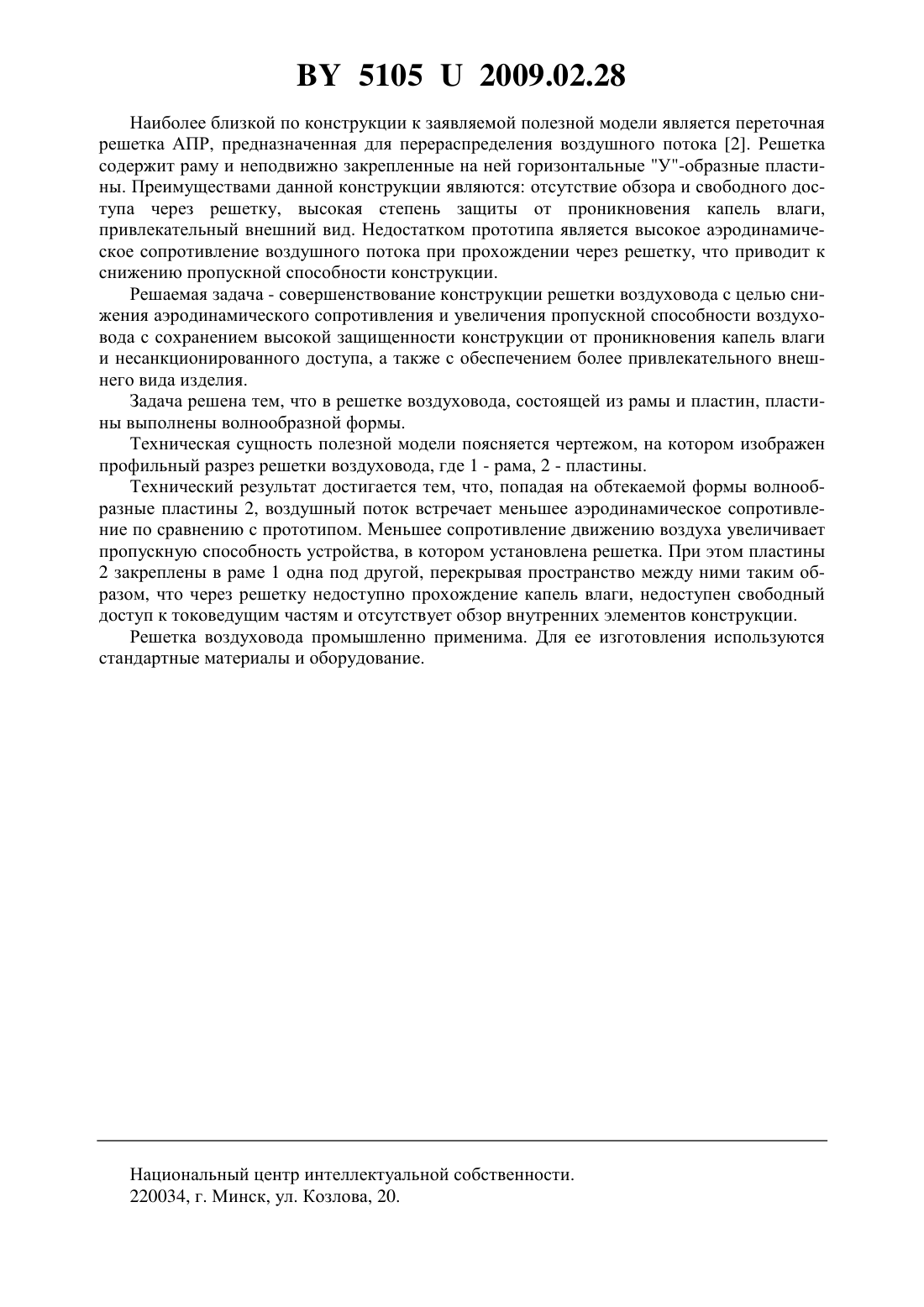

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-производственное предприятие Витебский завод радиодеталей Монолит(72) Автор Разумов Владимир Владимирович(73) Патентообладатель Республиканское унитарное научно-производственное предприятие Витебский завод радиодеталей Монолит(57) Решетка воздуховода, содержащая раму и пластины, отличающаяся тем, что пластины выполнены волнообразной формы. Полезная модель относится к конструктивным элементам воздуховодов и может быть использована в устройствах для обогрева, кондиционирования, вентиляции, экранирования и перераспределения воздушного потока. Известна решетка воздуховода, установленная в промышленном тепловентиляторе серии 1. Решетка содержит раму и неподвижно закрепленные на ней горизонтальные плоские пластины. Недостатком известной решетки является то, что плоские пластины не препятствуют проникновению через решетку капель влаги и не исключают возможность несанкционированного доступа к токоведущим частям тепловентилятора,что создает опасность для здоровья и жизни человека. Обзор сквозь решетку внутренних деталей конструкции ухудшает эстетическое восприятие внешнего вида изделия. 51052009.02.28 Наиболее близкой по конструкции к заявляемой полезной модели является переточная решетка АПР, предназначенная для перераспределения воздушного потока 2. Решетка содержит раму и неподвижно закрепленные на ней горизонтальные У-образные пластины. Преимуществами данной конструкции являются отсутствие обзора и свободного доступа через решетку, высокая степень защиты от проникновения капель влаги,привлекательный внешний вид. Недостатком прототипа является высокое аэродинамическое сопротивление воздушного потока при прохождении через решетку, что приводит к снижению пропускной способности конструкции. Решаемая задача - совершенствование конструкции решетки воздуховода с целью снижения аэродинамического сопротивления и увеличения пропускной способности воздуховода с сохранением высокой защищенности конструкции от проникновения капель влаги и несанкционированного доступа, а также с обеспечением более привлекательного внешнего вида изделия. Задача решена тем, что в решетке воздуховода, состоящей из рамы и пластин, пластины выполнены волнообразной формы. Техническая сущность полезной модели поясняется чертежом, на котором изображен профильный разрез решетки воздуховода, где 1 - рама, 2 - пластины. Технический результат достигается тем, что, попадая на обтекаемой формы волнообразные пластины 2, воздушный поток встречает меньшее аэродинамическое сопротивление по сравнению с прототипом. Меньшее сопротивление движению воздуха увеличивает пропускную способность устройства, в котором установлена решетка. При этом пластины 2 закреплены в раме 1 одна под другой, перекрывая пространство между ними таким образом, что через решетку недоступно прохождение капель влаги, недоступен свободный доступ к токоведущим частям и отсутствует обзор внутренних элементов конструкции. Решетка воздуховода промышленно применима. Для ее изготовления используются стандартные материалы и оборудование. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
