Модульный дозатор-смеситель сыпучего и жидкого компонентов и смесительная камера для него

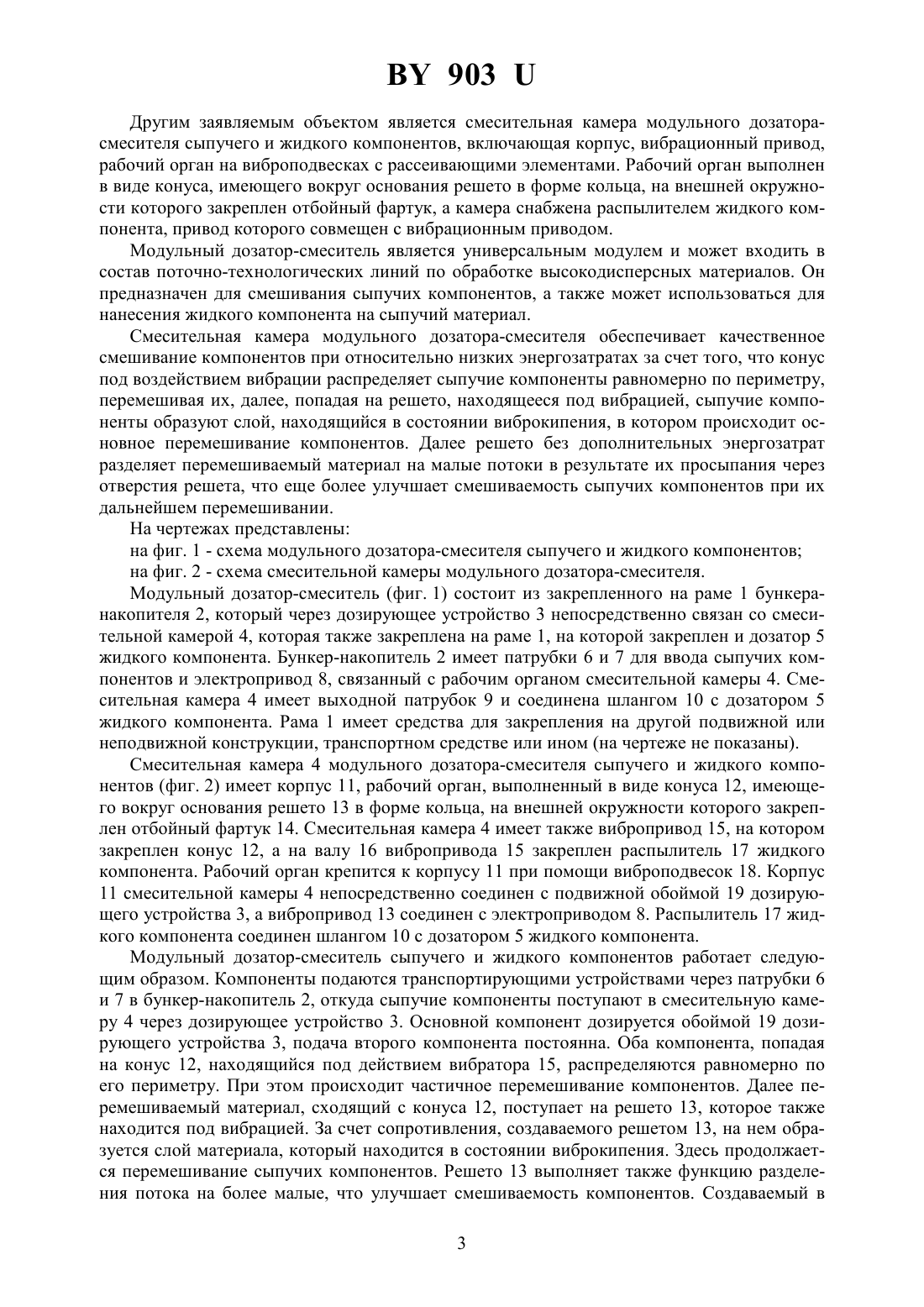

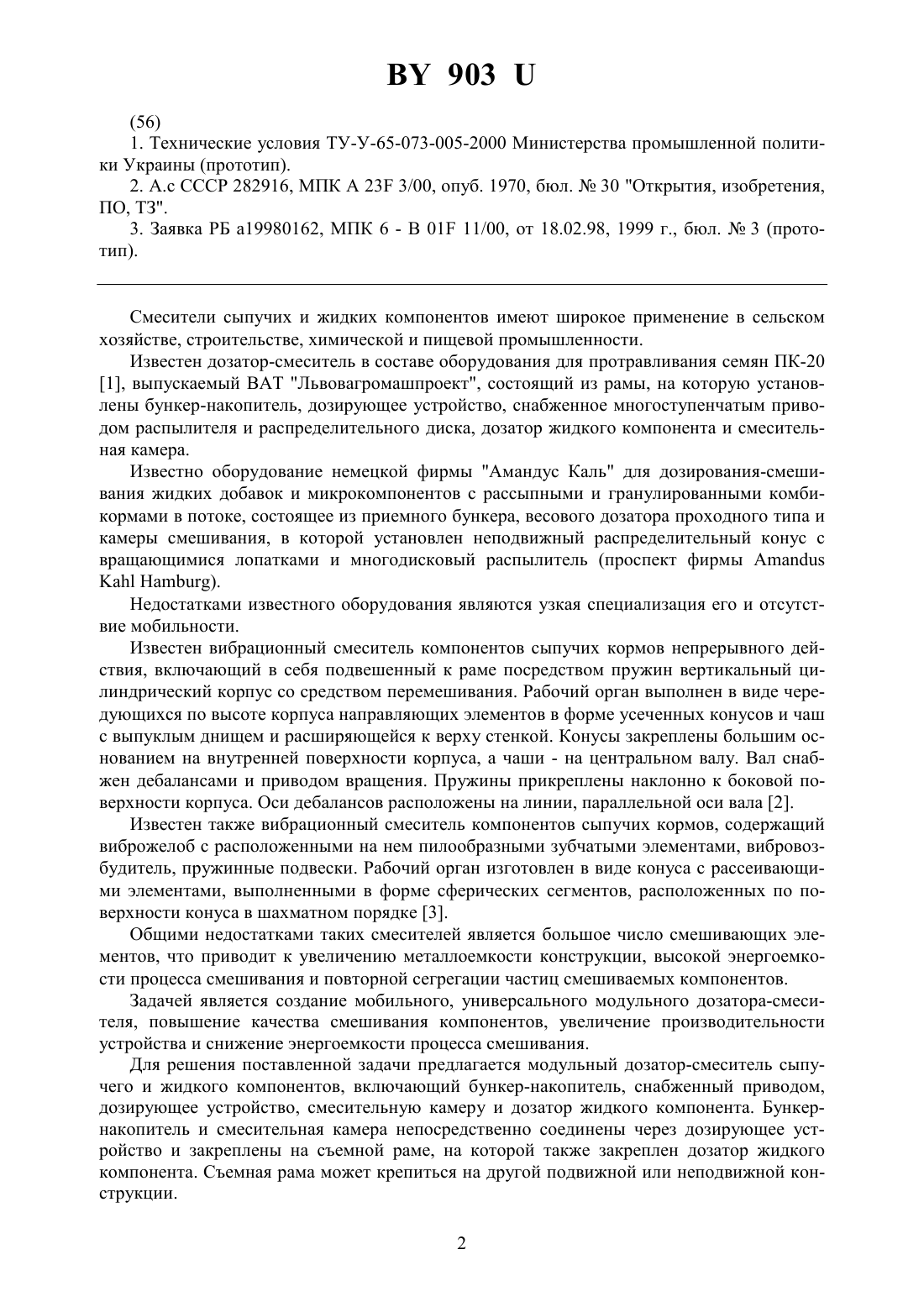

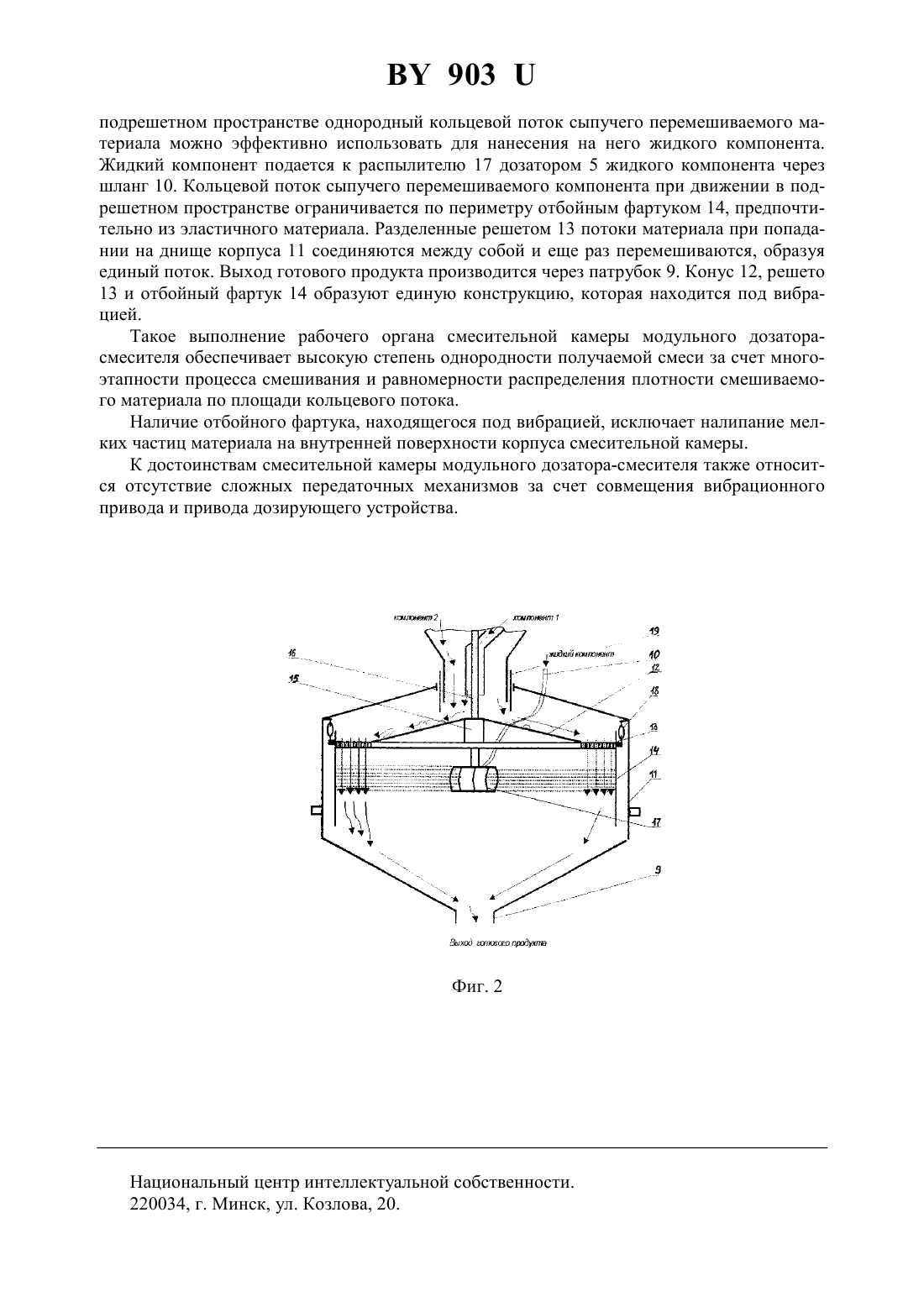

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬНЫЙ ДОЗАТОР-СМЕСИТЕЛЬ СЫПУЧЕГО И ЖИДКОГО КОМПОНЕНТОВ И СМЕСИТЕЛЬНАЯ КАМЕРА ДЛЯ НЕГО(71) Заявитель Червяков Александр Викторович(72) Автор Червяков Александр Викторович(73) Патентообладатель Червяков Александр Викторович(57) 1. Модульный дозатор-смеситель сыпучего и жидкого компонентов, включающий бункер-накопитель, снабженный приводом, дозирующее устройство, смесительную камеру и дозатор жидкого компонента, отличающийся тем, что бункер-накопитель и смесительная камера непосредственно соединены через дозирующее устройство и закреплены на съемной раме, на которой также закреплен дозатор жидкого компонента и которая может крепиться на другой подвижной или неподвижной конструкции. 2. Смесительная камера модульного дозатора-смесителя сыпучего и жидкого компонентов, включающая корпус, вибрационный привод, рабочий орган на виброподвесках с рассеивающими элементами, отличающаяся тем, что рабочий орган выполнен в виде конуса, имеющего вокруг основания решето в форме кольца, на внешней окружности которого закреплен отбойный фартук, а камера снабжена распылителем жидкого компонента, привод которого совмещен с вибрационным приводом.(56) 1. Технические условия ТУ-У-65-073-005-2000 Министерства промышленной политики Украины (прототип). 2. А.с СССР 282916, МПК 23 3/00, опуб. 1970, бюл.30 Открытия, изобретения,ПО, ТЗ. 3. Заявка РБ а 19980162, МПК 6 - В 01 11/00, от 18.02.98, 1999 г., бюл.3 (прототип). Смесители сыпучих и жидких компонентов имеют широкое применение в сельском хозяйстве, строительстве, химической и пищевой промышленности. Известен дозатор-смеситель в составе оборудования для протравливания семян ПК-20 1, выпускаемый ВАТ Львовагромашпроект, состоящий из рамы, на которую установлены бункер-накопитель, дозирующее устройство, снабженное многоступенчатым приводом распылителя и распределительного диска, дозатор жидкого компонента и смесительная камера. Известно оборудование немецкой фирмы Амандус Каль для дозирования-смешивания жидких добавок и микрокомпонентов с рассыпными и гранулированными комбикормами в потоке, состоящее из приемного бункера, весового дозатора проходного типа и камеры смешивания, в которой установлен неподвижный распределительный конус с вращающимися лопатками и многодисковый распылитель (проспект фирмы). Недостатками известного оборудования являются узкая специализация его и отсутствие мобильности. Известен вибрационный смеситель компонентов сыпучих кормов непрерывного действия, включающий в себя подвешенный к раме посредством пружин вертикальный цилиндрический корпус со средством перемешивания. Рабочий орган выполнен в виде чередующихся по высоте корпуса направляющих элементов в форме усеченных конусов и чаш с выпуклым днищем и расширяющейся к верху стенкой. Конусы закреплены большим основанием на внутренней поверхности корпуса, а чаши - на центральном валу. Вал снабжен дебалансами и приводом вращения. Пружины прикреплены наклонно к боковой поверхности корпуса. Оси дебалансов расположены на линии, параллельной оси вала 2. Известен также вибрационный смеситель компонентов сыпучих кормов, содержащий виброжелоб с расположенными на нем пилообразными зубчатыми элементами, вибровозбудитель, пружинные подвески. Рабочий орган изготовлен в виде конуса с рассеивающими элементами, выполненными в форме сферических сегментов, расположенных по поверхности конуса в шахматном порядке 3. Общими недостатками таких смесителей является большое число смешивающих элементов, что приводит к увеличению металлоемкости конструкции, высокой энергоемкости процесса смешивания и повторной сегрегации частиц смешиваемых компонентов. Задачей является создание мобильного, универсального модульного дозатора-смесителя, повышение качества смешивания компонентов, увеличение производительности устройства и снижение энергоемкости процесса смешивания. Для решения поставленной задачи предлагается модульный дозатор-смеситель сыпучего и жидкого компонентов, включающий бункер-накопитель, снабженный приводом,дозирующее устройство, смесительную камеру и дозатор жидкого компонента. Бункернакопитель и смесительная камера непосредственно соединены через дозирующее устройство и закреплены на съемной раме, на которой также закреплен дозатор жидкого компонента. Съемная рама может крепиться на другой подвижной или неподвижной конструкции. 2 903 Другим заявляемым объектом является смесительная камера модульного дозаторасмесителя сыпучего и жидкого компонентов, включающая корпус, вибрационный привод,рабочий орган на виброподвесках с рассеивающими элементами. Рабочий орган выполнен в виде конуса, имеющего вокруг основания решето в форме кольца, на внешней окружности которого закреплен отбойный фартук, а камера снабжена распылителем жидкого компонента, привод которого совмещен с вибрационным приводом. Модульный дозатор-смеситель является универсальным модулем и может входить в состав поточно-технологических линий по обработке высокодисперсных материалов. Он предназначен для смешивания сыпучих компонентов, а также может использоваться для нанесения жидкого компонента на сыпучий материал. Смесительная камера модульного дозатора-смесителя обеспечивает качественное смешивание компонентов при относительно низких энергозатратах за счет того, что конус под воздействием вибрации распределяет сыпучие компоненты равномерно по периметру,перемешивая их, далее, попадая на решето, находящееся под вибрацией, сыпучие компоненты образуют слой, находящийся в состоянии виброкипения, в котором происходит основное перемешивание компонентов. Далее решето без дополнительных энергозатрат разделяет перемешиваемый материал на малые потоки в результате их просыпания через отверстия решета, что еще более улучшает смешиваемость сыпучих компонентов при их дальнейшем перемешивании. На чертежах представлены на фиг. 1 - схема модульного дозатора-смесителя сыпучего и жидкого компонентов на фиг. 2 - схема смесительной камеры модульного дозатора-смесителя. Модульный дозатор-смеситель (фиг. 1) состоит из закрепленного на раме 1 бункеранакопителя 2, который через дозирующее устройство 3 непосредственно связан со смесительной камерой 4, которая также закреплена на раме 1, на которой закреплен и дозатор 5 жидкого компонента. Бункер-накопитель 2 имеет патрубки 6 и 7 для ввода сыпучих компонентов и электропривод 8, связанный с рабочим органом смесительной камеры 4. Смесительная камера 4 имеет выходной патрубок 9 и соединена шлангом 10 с дозатором 5 жидкого компонента. Рама 1 имеет средства для закрепления на другой подвижной или неподвижной конструкции, транспортном средстве или ином (на чертеже не показаны). Смесительная камера 4 модульного дозатора-смесителя сыпучего и жидкого компонентов (фиг. 2) имеет корпус 11, рабочий орган, выполненный в виде конуса 12, имеющего вокруг основания решето 13 в форме кольца, на внешней окружности которого закреплен отбойный фартук 14. Смесительная камера 4 имеет также вибропривод 15, на котором закреплен конус 12, а на валу 16 вибропривода 15 закреплен распылитель 17 жидкого компонента. Рабочий орган крепится к корпусу 11 при помощи виброподвесок 18. Корпус 11 смесительной камеры 4 непосредственно соединен с подвижной обоймой 19 дозирующего устройства 3, а вибропривод 13 соединен с электроприводом 8. Распылитель 17 жидкого компонента соединен шлангом 10 с дозатором 5 жидкого компонента. Модульный дозатор-смеситель сыпучего и жидкого компонентов работает следующим образом. Компоненты подаются транспортирующими устройствами через патрубки 6 и 7 в бункер-накопитель 2, откуда сыпучие компоненты поступают в смесительную камеру 4 через дозирующее устройство 3. Основной компонент дозируется обоймой 19 дозирующего устройства 3, подача второго компонента постоянна. Оба компонента, попадая на конус 12, находящийся под действием вибратора 15, распределяются равномерно по его периметру. При этом происходит частичное перемешивание компонентов. Далее перемешиваемый материал, сходящий с конуса 12, поступает на решето 13, которое также находится под вибрацией. За счет сопротивления, создаваемого решетом 13, на нем образуется слой материала, который находится в состоянии виброкипения. Здесь продолжается перемешивание сыпучих компонентов. Решето 13 выполняет также функцию разделения потока на более малые, что улучшает смешиваемость компонентов. Создаваемый в 3 903 подрешетном пространстве однородный кольцевой поток сыпучего перемешиваемого материала можно эффективно использовать для нанесения на него жидкого компонента. Жидкий компонент подается к распылителю 17 дозатором 5 жидкого компонента через шланг 10. Кольцевой поток сыпучего перемешиваемого компонента при движении в подрешетном пространстве ограничивается по периметру отбойным фартуком 14, предпочтительно из эластичного материала. Разделенные решетом 13 потоки материала при попадании на днище корпуса 11 соединяются между собой и еще раз перемешиваются, образуя единый поток. Выход готового продукта производится через патрубок 9. Конус 12, решето 13 и отбойный фартук 14 образуют единую конструкцию, которая находится под вибрацией. Такое выполнение рабочего органа смесительной камеры модульного дозаторасмесителя обеспечивает высокую степень однородности получаемой смеси за счет многоэтапности процесса смешивания и равномерности распределения плотности смешиваемого материала по площади кольцевого потока. Наличие отбойного фартука, находящегося под вибрацией, исключает налипание мелких частиц материала на внутренней поверхности корпуса смесительной камеры. К достоинствам смесительной камеры модульного дозатора-смесителя также относится отсутствие сложных передаточных механизмов за счет совмещения вибрационного привода и привода дозирующего устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
