Дозатор

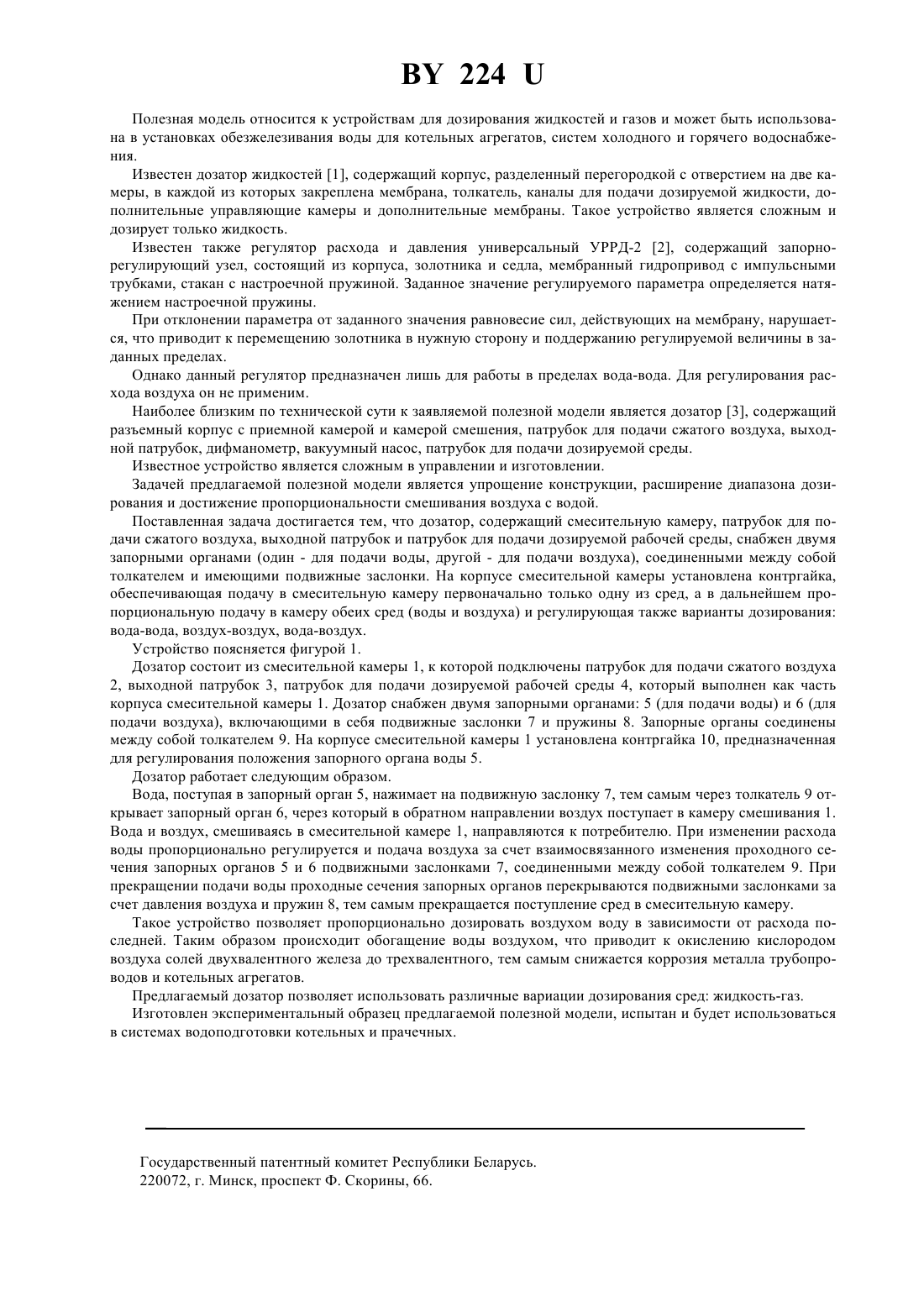

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель ОАО Головное специализированное конструкторское бюро по комплексу оборудования для микроклимата(73) Патентообладатель ОАО Головное специализированное конструкторское бюро по комплексу оборудования для микроклимата(57) Дозатор, содержащий смесительную камеру, патрубок для подачи сжатого воздуха, выходной патрубок и патрубок для подачи дозируемой рабочей среды, отличающийся тем, что дозатор снабжен двумя запорными органами один - для подачи воды, другой - для подачи воздуха, соединенными между собой толкателем и приводимыми в движение посредством подвижных заслонок, причем на корпусе смесительной камеры размещена контргайка для регулирования расхода воды и/или воздуха. 224 Полезная модель относится к устройствам для дозирования жидкостей и газов и может быть использована в установках обезжелезивания воды для котельных агрегатов, систем холодного и горячего водоснабжения. Известен дозатор жидкостей 1, содержащий корпус, разделенный перегородкой с отверстием на две камеры, в каждой из которых закреплена мембрана, толкатель, каналы для подачи дозируемой жидкости, дополнительные управляющие камеры и дополнительные мембраны. Такое устройство является сложным и дозирует только жидкость. Известен также регулятор расхода и давления универсальный УРРД-2 2, содержащий запорнорегулирующий узел, состоящий из корпуса, золотника и седла, мембранный гидропривод с импульсными трубками, стакан с настроечной пружиной. Заданное значение регулируемого параметра определяется натяжением настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению золотника в нужную сторону и поддержанию регулируемой величины в заданных пределах. Однако данный регулятор предназначен лишь для работы в пределах вода-вода. Для регулирования расхода воздуха он не применим. Наиболее близким по технической сути к заявляемой полезной модели является дозатор 3, содержащий разъемный корпус с приемной камерой и камерой смешения, патрубок для подачи сжатого воздуха, выходной патрубок, дифманометр, вакуумный насос, патрубок для подачи дозируемой среды. Известное устройство является сложным в управлении и изготовлении. Задачей предлагаемой полезной модели является упрощение конструкции, расширение диапазона дозирования и достижение пропорциональности смешивания воздуха с водой. Поставленная задача достигается тем, что дозатор, содержащий смесительную камеру, патрубок для подачи сжатого воздуха, выходной патрубок и патрубок для подачи дозируемой рабочей среды, снабжен двумя запорными органами (один - для подачи воды, другой - для подачи воздуха), соединенными между собой толкателем и имеющими подвижные заслонки. На корпусе смесительной камеры установлена контргайка,обеспечивающая подачу в смесительную камеру первоначально только одну из сред, а в дальнейшем пропорциональную подачу в камеру обеих сред (воды и воздуха) и регулирующая также варианты дозирования вода-вода, воздух-воздух, вода-воздух. Устройство поясняется фигурой 1. Дозатор состоит из смесительной камеры 1, к которой подключены патрубок для подачи сжатого воздуха 2, выходной патрубок 3, патрубок для подачи дозируемой рабочей среды 4, который выполнен как часть корпуса смесительной камеры 1. Дозатор снабжен двумя запорными органами 5 (для подачи воды) и 6 (для подачи воздуха), включающими в себя подвижные заслонки 7 и пружины 8. Запорные органы соединены между собой толкателем 9. На корпусе смесительной камеры 1 установлена контргайка 10, предназначенная для регулирования положения запорного органа воды 5. Дозатор работает следующим образом. Вода, поступая в запорный орган 5, нажимает на подвижную заслонку 7, тем самым через толкатель 9 открывает запорный орган 6, через который в обратном направлении воздух поступает в камеру смешивания 1. Вода и воздух, смешиваясь в смесительной камере 1, направляются к потребителю. При изменении расхода воды пропорционально регулируется и подача воздуха за счет взаимосвязанного изменения проходного сечения запорных органов 5 и 6 подвижными заслонками 7, соединенными между собой толкателем 9. При прекращении подачи воды проходные сечения запорных органов перекрываются подвижными заслонками за счет давления воздуха и пружин 8, тем самым прекращается поступление сред в смесительную камеру. Такое устройство позволяет пропорционально дозировать воздухом воду в зависимости от расхода последней. Таким образом происходит обогащение воды воздухом, что приводит к окислению кислородом воздуха солей двухвалентного железа до трехвалентного, тем самым снижается коррозия металла трубопроводов и котельных агрегатов. Предлагаемый дозатор позволяет использовать различные вариации дозирования сред жидкость-газ. Изготовлен экспериментальный образец предлагаемой полезной модели, испытан и будет использоваться в системах водоподготовки котельных и прачечных. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
