Ёрш

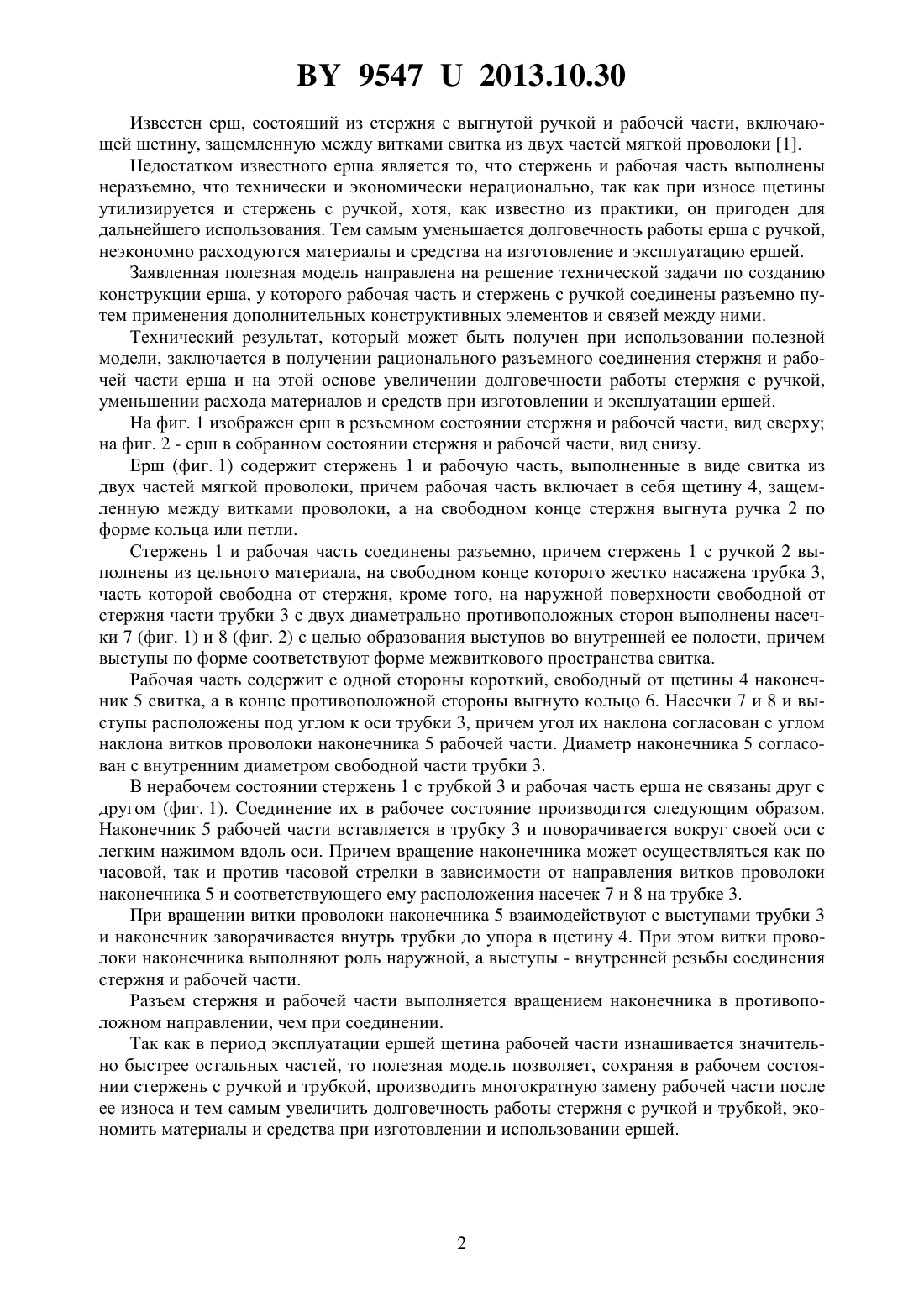

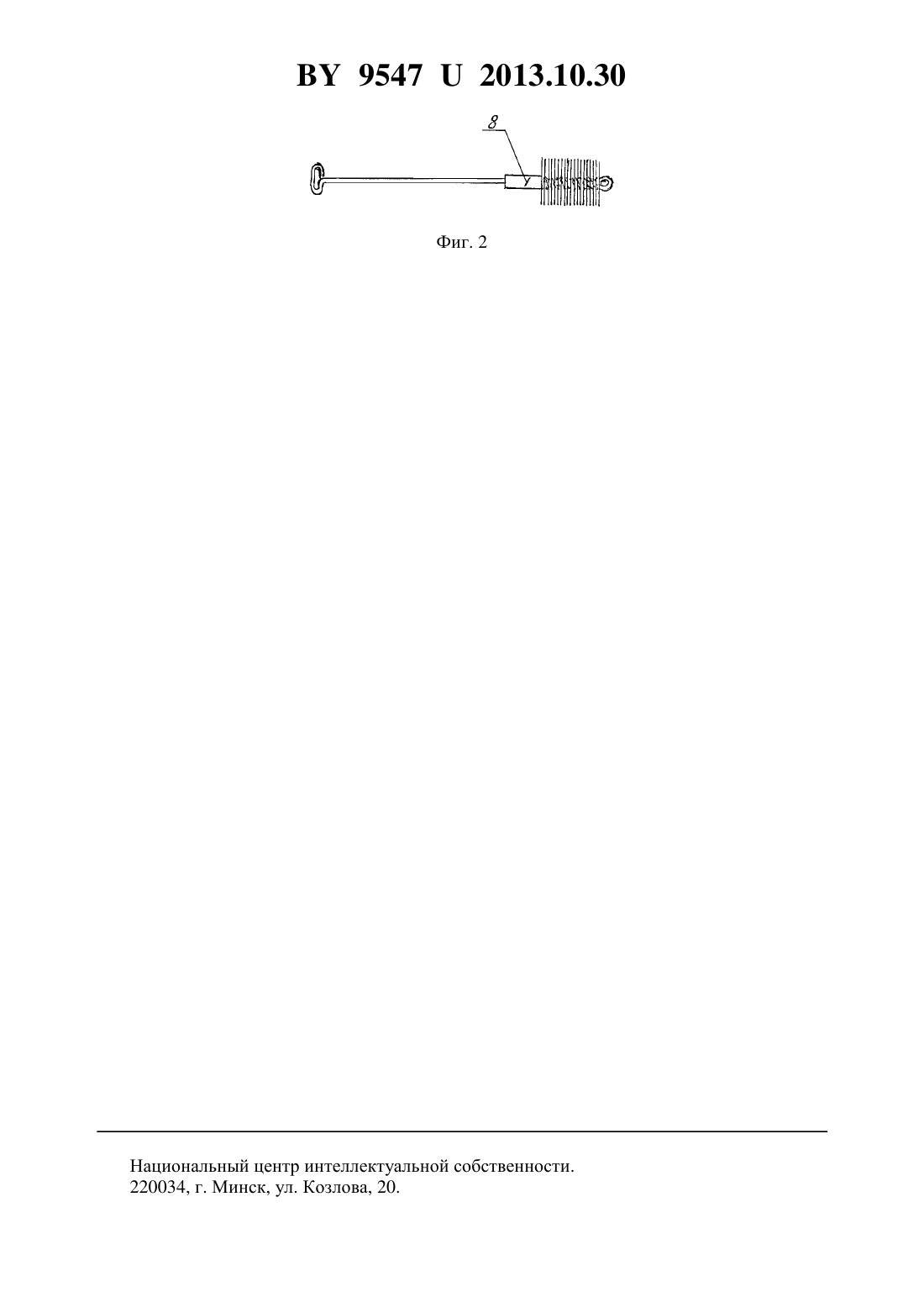

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Пугач Иван Адамович(72) Авторы Пугач Иван Адамович Никитский Дмитрий Сергеевич(73) Патентообладатель Пугач Иван Адамович(57) 1. Ерш, содержащий стержень и рабочую часть, выполненную в виде свитка из двух частей мягкой проволоки, причем рабочая часть включает в себя щетину, защемленную между витками проволоки, а на свободном конце стержня выгнута ручка по форме кольца или петли, отличающийся тем, что стержень и рабочая часть соединены разъемно, причем стержень с ручкой выполнены из цельного материала, на свободном конце которого жестко насажена трубка, часть которой свободна от стержня, кроме того, на наружной поверхности свободной от стержня части трубки с двух диаметрально противоположных сторон выполнены насечки с целью образования выступов во внутренней ее полости, причем выступы по форме соответствуют форме межвиткового пространства свитка. 2. Ерш по п. 1, отличающийся тем, что рабочая часть содержит с одной стороны короткий, свободный от щетины наконечник свитка, а в конце противоположной стороны выгнуто кольцо. 3. Ерш по п. 1, отличающийся тем, что насечки и выступы расположены под углом к оси трубки, причем угол их наклона согласован с углом наклона витков проволоки наконечника рабочей части. 4. Ерш по п. 2, отличающийся тем, что диаметр наконечника рабочей части согласован с внутренним диаметром свободной части трубки.(56) 1. Завод Кургансельмаш. Агрегат доильный АД - 100 Б. Техническое описание и инструкция по эксплуатации. - Курган, 1987. - С.28 (прототип). Фиг. 1 Полезная модель относится к принадлежностям для очистки труб, шлангов, патрубков, сосковой резины, применяемых в сельском хозяйстве, в частности при обслуживании доильного оборудования, в медицине, быту. 95472013.10.30 Известен ерш, состоящий из стержня с выгнутой ручкой и рабочей части, включающей щетину, защемленную между витками свитка из двух частей мягкой проволоки 1. Недостатком известного ерша является то, что стержень и рабочая часть выполнены неразъемно, что технически и экономически нерационально, так как при износе щетины утилизируется и стержень с ручкой, хотя, как известно из практики, он пригоден для дальнейшего использования. Тем самым уменьшается долговечность работы ерша с ручкой,неэкономно расходуются материалы и средства на изготовление и эксплуатацию ершей. Заявленная полезная модель направлена на решение технической задачи по созданию конструкции ерша, у которого рабочая часть и стержень с ручкой соединены разъемно путем применения дополнительных конструктивных элементов и связей между ними. Технический результат, который может быть получен при использовании полезной модели, заключается в получении рационального разъемного соединения стержня и рабочей части ерша и на этой основе увеличении долговечности работы стержня с ручкой,уменьшении расхода материалов и средств при изготовлении и эксплуатации ершей. На фиг. 1 изображен ерш в резъемном состоянии стержня и рабочей части, вид сверху на фиг. 2 - ерш в собранном состоянии стержня и рабочей части, вид снизу. Ерш (фиг. 1) содержит стержень 1 и рабочую часть, выполненные в виде свитка из двух частей мягкой проволоки, причем рабочая часть включает в себя щетину 4, защемленную между витками проволоки, а на свободном конце стержня выгнута ручка 2 по форме кольца или петли. Стержень 1 и рабочая часть соединены разъемно, причем стержень 1 с ручкой 2 выполнены из цельного материала, на свободном конце которого жестко насажена трубка 3,часть которой свободна от стержня, кроме того, на наружной поверхности свободной от стержня части трубки 3 с двух диаметрально противоположных сторон выполнены насечки 7 (фиг. 1) и 8 (фиг. 2) с целью образования выступов во внутренней ее полости, причем выступы по форме соответствуют форме межвиткового пространства свитка. Рабочая часть содержит с одной стороны короткий, свободный от щетины 4 наконечник 5 свитка, а в конце противоположной стороны выгнуто кольцо 6. Насечки 7 и 8 и выступы расположены под углом к оси трубки 3, причем угол их наклона согласован с углом наклона витков проволоки наконечника 5 рабочей части. Диаметр наконечника 5 согласован с внутренним диаметром свободной части трубки 3. В нерабочем состоянии стержень 1 с трубкой 3 и рабочая часть ерша не связаны друг с другом (фиг. 1). Соединение их в рабочее состояние производится следующим образом. Наконечник 5 рабочей части вставляется в трубку 3 и поворачивается вокруг своей оси с легким нажимом вдоль оси. Причем вращение наконечника может осуществляться как по часовой, так и против часовой стрелки в зависимости от направления витков проволоки наконечника 5 и соответствующего ему расположения насечек 7 и 8 на трубке 3. При вращении витки проволоки наконечника 5 взаимодействуют с выступами трубки 3 и наконечник заворачивается внутрь трубки до упора в щетину 4. При этом витки проволоки наконечника выполняют роль наружной, а выступы - внутренней резьбы соединения стержня и рабочей части. Разъем стержня и рабочей части выполняется вращением наконечника в противоположном направлении, чем при соединении. Так как в период эксплуатации ершей щетина рабочей части изнашивается значительно быстрее остальных частей, то полезная модель позволяет, сохраняя в рабочем состоянии стержень с ручкой и трубкой, производить многократную замену рабочей части после ее износа и тем самым увеличить долговечность работы стержня с ручкой и трубкой, экономить материалы и средства при изготовлении и использовании ершей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
