Заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов

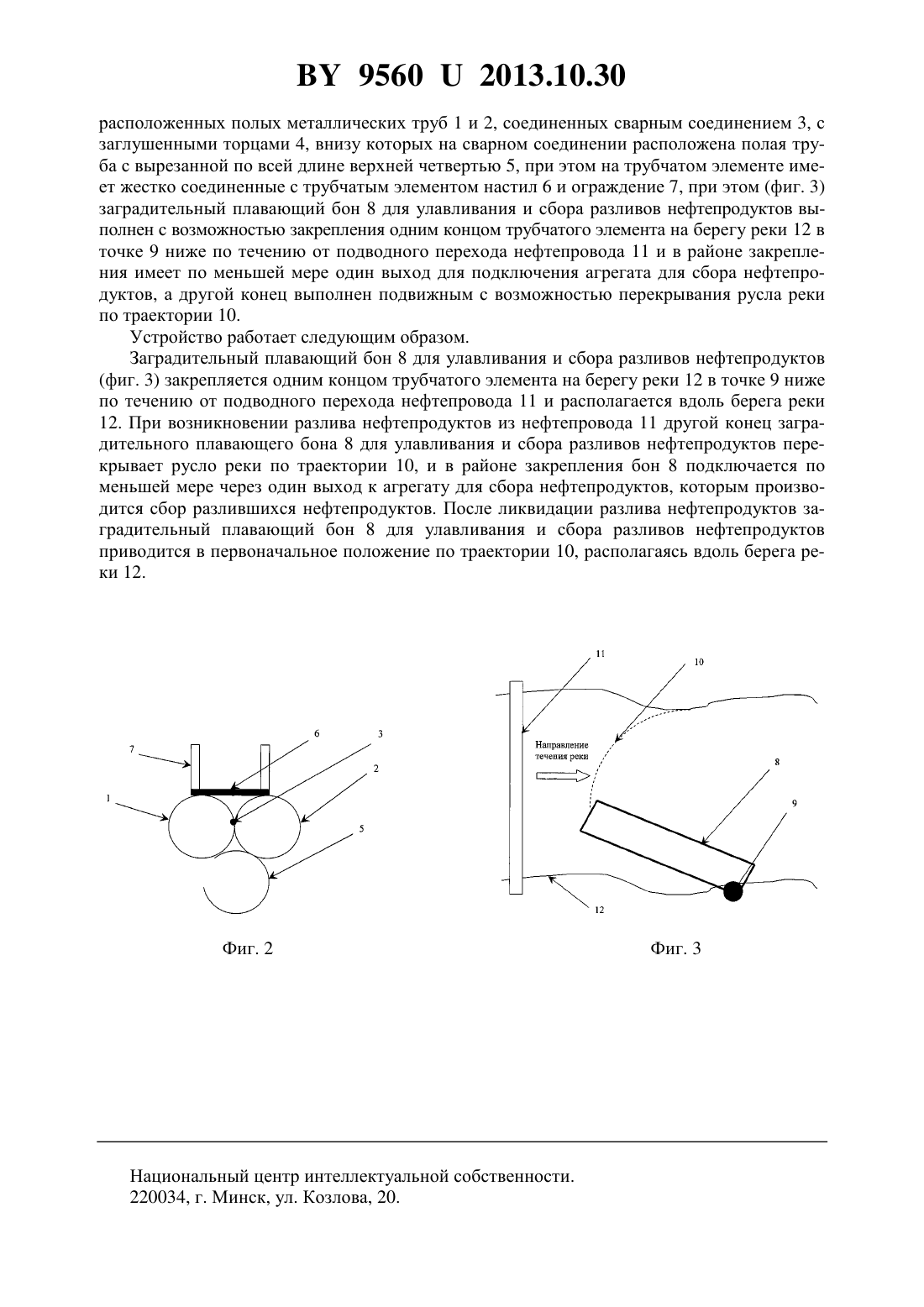

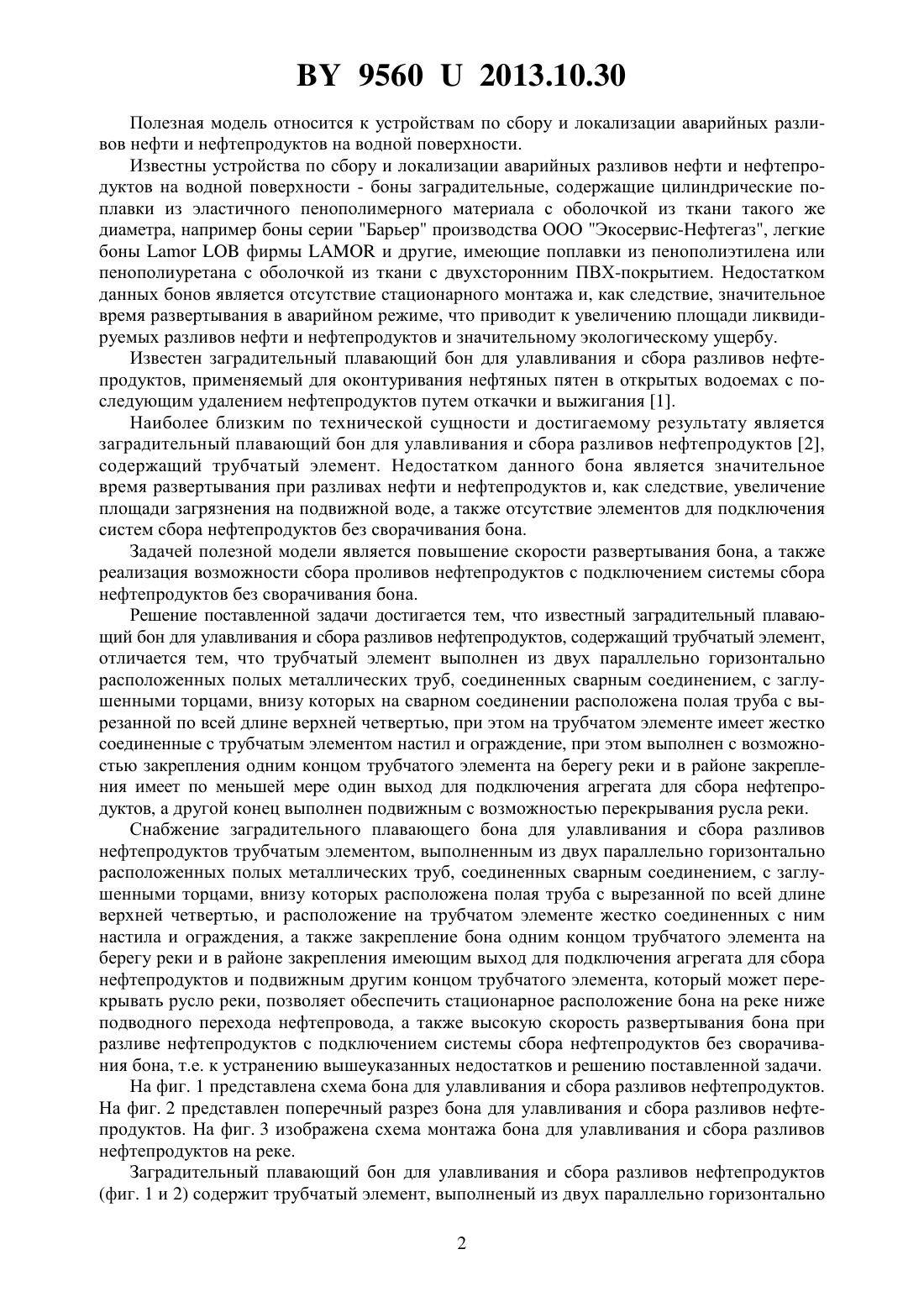

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАГРАДИТЕЛЬНЫЙ ПЛАВАЮЩИЙ БОН ДЛЯ УЛАВЛИВАНИЯ И СБОРА РАЗЛИВОВ НЕФТЕПРОДУКТОВ(71) Заявители Щиров Олег Васильевич Захаров Андрей Викторович Андрианов Дмитрий Николаевич(72) Авторы Щиров Олег Васильевич Захаров Андрей Викторович Андрианов Дмитрий Николаевич(73) Патентообладатели Щиров Олег Васильевич Захаров Андрей Викторович Андрианов Дмитрий Николаевич(57) 1. Заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов,содержащий трубчатый элемент, отличающийся тем, что трубчатый элемент выполнен из двух параллельно горизонтально расположенных полых металлических труб, соединенных сварным соединением, с заглушенными торцами, внизу которых на сварном соединении расположена полая труба с вырезанной по всей длине верхней четвертью. 2. Заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов по п. 1, отличающийся тем, что на трубчатом элементе имеет жестко соединенные с трубчатым элементом настил и ограждение. 3. Заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов по п. 1, отличающийся тем, что выполнен с возможностью закрепления одним концом трубчатого элемента на берегу реки и в районе закрепления имеет по меньшей мере один выход для подключения агрегата для сбора нефтепродуктов, а другой конец выполнен подвижным с возможностью перекрывания русла реки. 95602013.10.30 Полезная модель относится к устройствам по сбору и локализации аварийных разливов нефти и нефтепродуктов на водной поверхности. Известны устройства по сбору и локализации аварийных разливов нефти и нефтепродуктов на водной поверхности - боны заградительные, содержащие цилиндрические поплавки из эластичного пенополимерного материала с оболочкой из ткани такого же диаметра, например боны серии Барьер производства ООО Экосервис-Нефтегаз, легкие боныфирмыи другие, имеющие поплавки из пенополиэтилена или пенополиуретана с оболочкой из ткани с двухсторонним ПВХ-покрытием. Недостатком данных бонов является отсутствие стационарного монтажа и, как следствие, значительное время развертывания в аварийном режиме, что приводит к увеличению площади ликвидируемых разливов нефти и нефтепродуктов и значительному экологическому ущербу. Известен заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов, применяемый для оконтуривания нефтяных пятен в открытых водоемах с последующим удалением нефтепродуктов путем откачки и выжигания 1. Наиболее близким по технической сущности и достигаемому результату является заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов 2,содержащий трубчатый элемент. Недостатком данного бона является значительное время развертывания при разливах нефти и нефтепродуктов и, как следствие, увеличение площади загрязнения на подвижной воде, а также отсутствие элементов для подключения систем сбора нефтепродуктов без сворачивания бона. Задачей полезной модели является повышение скорости развертывания бона, а также реализация возможности сбора проливов нефтепродуктов с подключением системы сбора нефтепродуктов без сворачивания бона. Решение поставленной задачи достигается тем, что известный заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов, содержащий трубчатый элемент,отличается тем, что трубчатый элемент выполнен из двух параллельно горизонтально расположенных полых металлических труб, соединенных сварным соединением, с заглушенными торцами, внизу которых на сварном соединении расположена полая труба с вырезанной по всей длине верхней четвертью, при этом на трубчатом элементе имеет жестко соединенные с трубчатым элементом настил и ограждение, при этом выполнен с возможностью закрепления одним концом трубчатого элемента на берегу реки и в районе закрепления имеет по меньшей мере один выход для подключения агрегата для сбора нефтепродуктов, а другой конец выполнен подвижным с возможностью перекрывания русла реки. Снабжение заградительного плавающего бона для улавливания и сбора разливов нефтепродуктов трубчатым элементом, выполненным из двух параллельно горизонтально расположенных полых металлических труб, соединенных сварным соединением, с заглушенными торцами, внизу которых расположена полая труба с вырезанной по всей длине верхней четвертью, и расположение на трубчатом элементе жестко соединенных с ним настила и ограждения, а также закрепление бона одним концом трубчатого элемента на берегу реки и в районе закрепления имеющим выход для подключения агрегата для сбора нефтепродуктов и подвижным другим концом трубчатого элемента, который может перекрывать русло реки, позволяет обеспечить стационарное расположение бона на реке ниже подводного перехода нефтепровода, а также высокую скорость развертывания бона при разливе нефтепродуктов с подключением системы сбора нефтепродуктов без сворачивания бона, т.е. к устранению вышеуказанных недостатков и решению поставленной задачи. На фиг. 1 представлена схема бона для улавливания и сбора разливов нефтепродуктов. На фиг. 2 представлен поперечный разрез бона для улавливания и сбора разливов нефтепродуктов. На фиг. 3 изображена схема монтажа бона для улавливания и сбора разливов нефтепродуктов на реке. Заградительный плавающий бон для улавливания и сбора разливов нефтепродуктов(фиг. 1 и 2) содержит трубчатый элемент, выполненый из двух параллельно горизонтально 2 95602013.10.30 расположенных полых металлических труб 1 и 2, соединенных сварным соединением 3, с заглушенными торцами 4, внизу которых на сварном соединении расположена полая труба с вырезанной по всей длине верхней четвертью 5, при этом на трубчатом элементе имеет жестко соединенные с трубчатым элементом настил 6 и ограждение 7, при этом (фиг. 3) заградительный плавающий бон 8 для улавливания и сбора разливов нефтепродуктов выполнен с возможностью закрепления одним концом трубчатого элемента на берегу реки 12 в точке 9 ниже по течению от подводного перехода нефтепровода 11 и в районе закрепления имеет по меньшей мере один выход для подключения агрегата для сбора нефтепродуктов, а другой конец выполнен подвижным с возможностью перекрывания русла реки по траектории 10. Устройство работает следующим образом. Заградительный плавающий бон 8 для улавливания и сбора разливов нефтепродуктов(фиг. 3) закрепляется одним концом трубчатого элемента на берегу реки 12 в точке 9 ниже по течению от подводного перехода нефтепровода 11 и располагается вдоль берега реки 12. При возникновении разлива нефтепродуктов из нефтепровода 11 другой конец заградительного плавающего бона 8 для улавливания и сбора разливов нефтепродуктов перекрывает русло реки по траектории 10, и в районе закрепления бон 8 подключается по меньшей мере через один выход к агрегату для сбора нефтепродуктов, которым производится сбор разлившихся нефтепродуктов. После ликвидации разлива нефтепродуктов заградительный плавающий бон 8 для улавливания и сбора разливов нефтепродуктов приводится в первоначальное положение по траектории 10, располагаясь вдоль берега реки 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
