Инструмент для удаления кариозного дентина

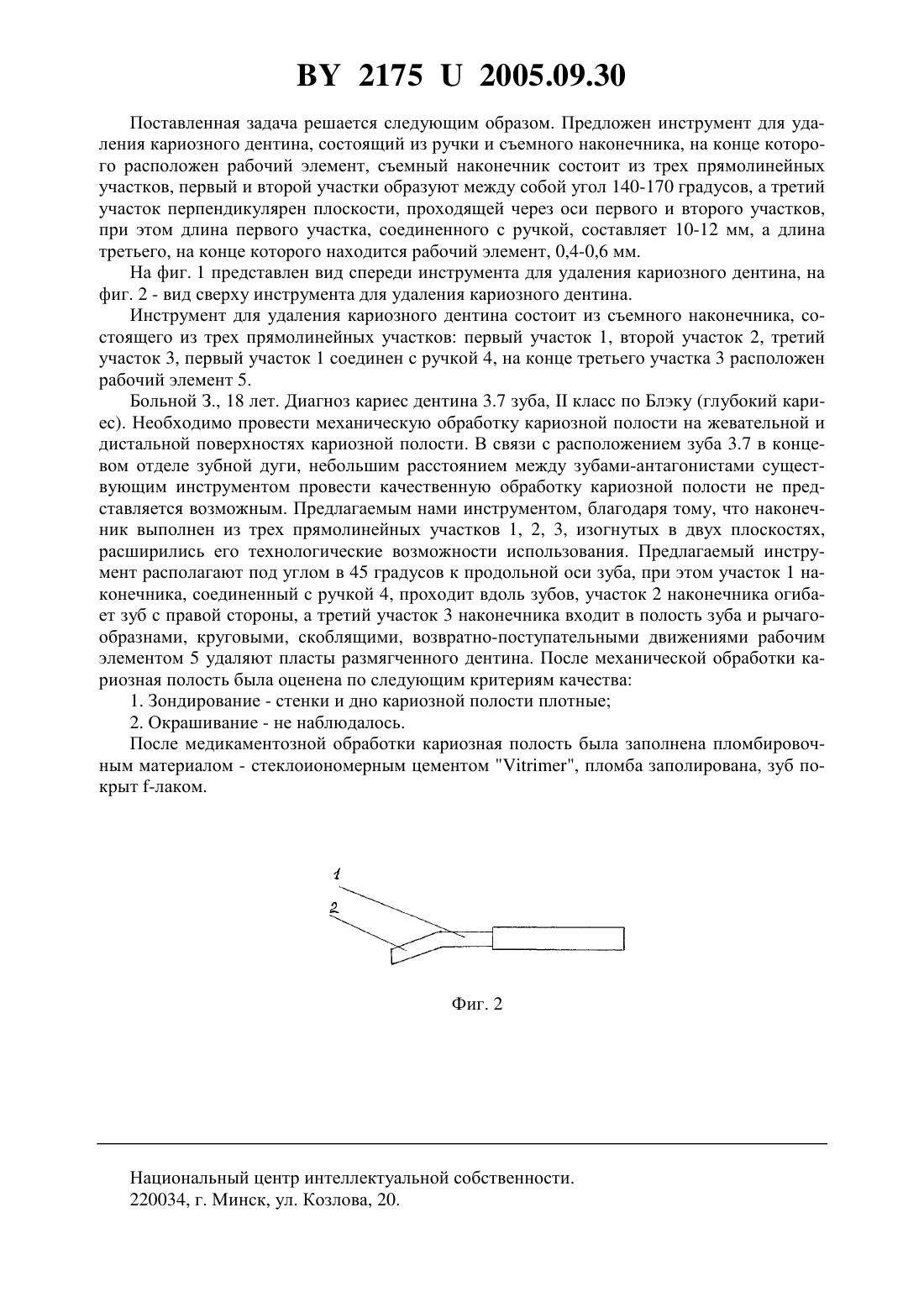

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ УДАЛЕНИЯ КАРИОЗНОГО ДЕНТИНА(71) Заявитель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(72) Авторы Луцкая Ирина Константиновна Запашник Татьяна Анатольевна Новак Наталья Владимировна(73) Патентообладатель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(57) Инструмент для удаления кариозного дентина, состоящий из ручки и съемного наконечника, на конце которого расположен рабочий элемент, отличающийся тем, что съемный наконечник состоит из трех прямолинейных участков, первый и второй участки образуют между собой угол 140-170 градусов, а третий участок перпендикулярен плоскости,проходящей через оси первого и второго участков, при этом длина первого участка, соединенного с ручкой, составляет 10-12 мм, а длина третьего, на конце которого находится рабочий элемент 0,4-0,6 мм.(56) 1. Миллер В.Д. Руководство по терапевтической стоматологии. - Медицинская книга Издательство НГМА, 1998. - С. 55 (прототип). Фиг. 1 Полезная модель относится к медицине, к разделу стоматологии. Известен инструмент для удаления кариозного дентина, состоящий из ручки и съемного наконечника, на конце которого расположен рабочий элемент 1. Недостатком известного инструмента является использование его для различных классов кариозных полостей, что сужает его технологические возможности при использовании при обработке кариозного дентина. Задачей полезной модели является расширение технологических возможностей, за счет использования инструмента для различных классов кариозных полостей. 21752005.09.30 Поставленная задача решается следующим образом. Предложен инструмент для удаления кариозного дентина, состоящий из ручки и съемного наконечника, на конце которого расположен рабочий элемент, съемный наконечник состоит из трех прямолинейных участков, первый и второй участки образуют между собой угол 140-170 градусов, а третий участок перпендикулярен плоскости, проходящей через оси первого и второго участков,при этом длина первого участка, соединенного с ручкой, составляет 10-12 мм, а длина третьего, на конце которого находится рабочий элемент, 0,4-0,6 мм. На фиг. 1 представлен вид спереди инструмента для удаления кариозного дентина, на фиг. 2 - вид сверху инструмента для удаления кариозного дентина. Инструмент для удаления кариозного дентина состоит из съемного наконечника, состоящего из трех прямолинейных участков первый участок 1, второй участок 2, третий участок 3, первый участок 1 соединен с ручкой 4, на конце третьего участка 3 расположен рабочий элемент 5. Больной З., 18 лет. Диагноз кариес дентина 3.7 зуба,класс по Блэку (глубокий кариес). Необходимо провести механическую обработку кариозной полости на жевательной и дистальной поверхностях кариозной полости. В связи с расположением зуба 3.7 в концевом отделе зубной дуги, небольшим расстоянием между зубами-антагонистами существующим инструментом провести качественную обработку кариозной полости не представляется возможным. Предлагаемым нами инструментом, благодаря тому, что наконечник выполнен из трех прямолинейных участков 1, 2, 3, изогнутых в двух плоскостях,расширились его технологические возможности использования. Предлагаемый инструмент располагают под углом в 45 градусов к продольной оси зуба, при этом участок 1 наконечника, соединенный с ручкой 4, проходит вдоль зубов, участок 2 наконечника огибает зуб с правой стороны, а третий участок 3 наконечника входит в полость зуба и рычагообразнами, круговыми, скоблящими, возвратно-поступательными движениями рабочим элементом 5 удаляют пласты размягченного дентина. После механической обработки кариозная полость была оценена по следующим критериям качества 1. Зондирование - стенки и дно кариозной полости плотные 2. Окрашивание - не наблюдалось. После медикаментозной обработки кариозная полость была заполнена пломбировочным материалом - стеклоиономерным цементом , пломба заполирована, зуб покрыт -лаком. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
