Лыжная палка

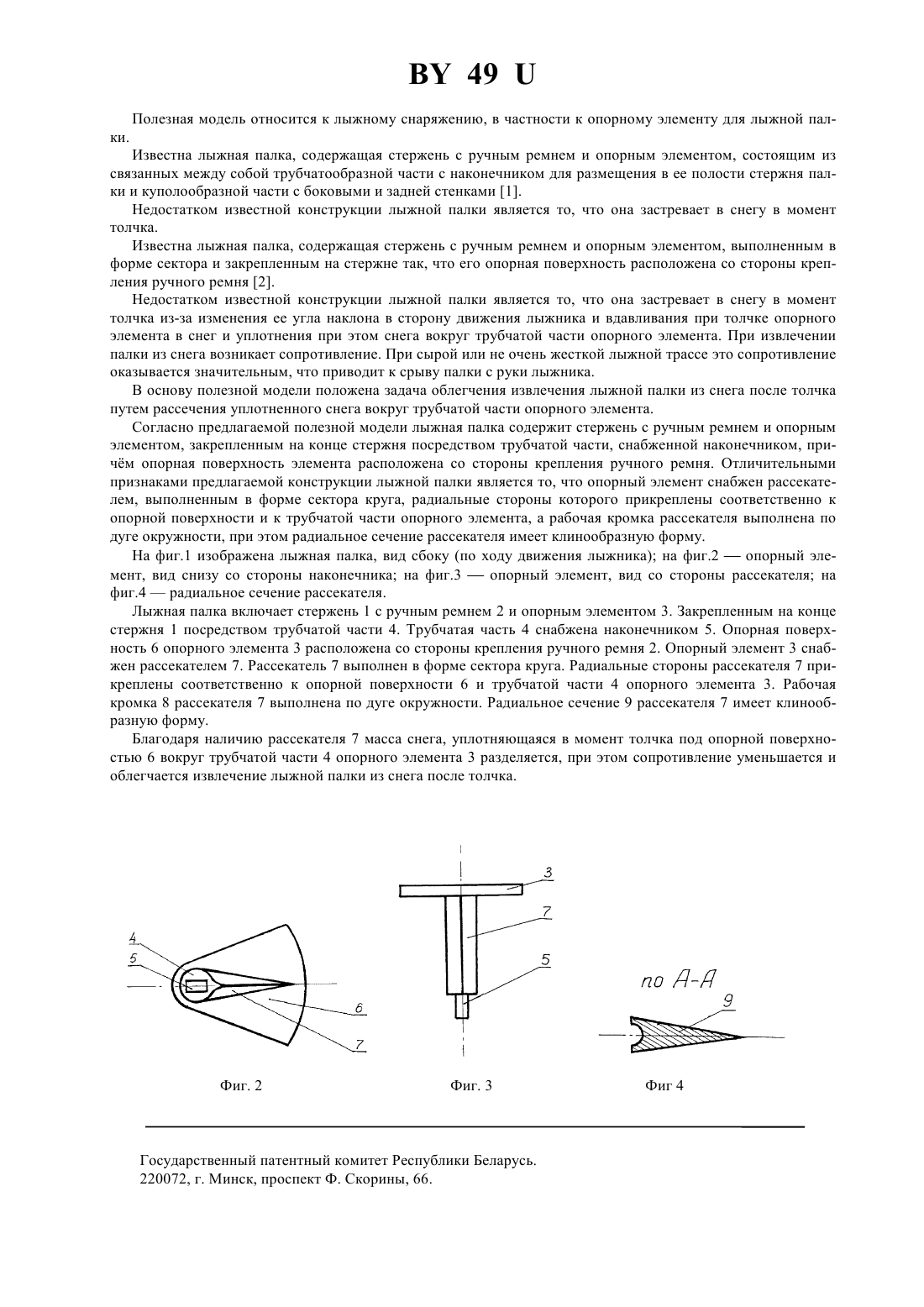

49 ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Лыжная палка, содержащая стержень с ручным ремнем и опорным элементом, закрепленным на конце стержня посредством трубчатой части, снабженной наконечником, причем опорная поверхность элемента расположена со стороны крепления ручного ремня, отличающаяся тем, что опорный элемент снабжен рассекателем, выполненным в форме сектора круга, радиальные стороны которого прикреплены соответственно к опорной поверхности и к трубчатой части опорного элемента, а рабочая кромка рассекателя выполнена по дуге окружности. 2. Лыжная палка по п.1, отличающаяся тем, что радиальное сечение рассекателя имеет клинообразную форму. 49 Полезная модель относится к лыжному снаряжению, в частности к опорному элементу для лыжной палки. Известна лыжная палка, содержащая стержень с ручным ремнем и опорным элементом, состоящим из связанных между собой трубчатообразной части с наконечником для размещения в ее полости стержня палки и куполообразной части с боковыми и задней стенками 1. Недостатком известной конструкции лыжной палки является то, что она застревает в снегу в момент толчка. Известна лыжная палка, содержащая стержень с ручным ремнем и опорным элементом, выполненным в форме сектора и закрепленным на стержне так, что его опорная поверхность расположена со стороны крепления ручного ремня 2. Недостатком известной конструкции лыжной палки является то, что она застревает в снегу в момент толчка из-за изменения ее угла наклона в сторону движения лыжника и вдавливания при толчке опорного элемента в снег и уплотнения при этом снега вокруг трубчатой части опорного элемента. При извлечении палки из снега возникает сопротивление. При сырой или не очень жесткой лыжной трассе это сопротивление оказывается значительным, что приводит к срыву палки с руки лыжника. В основу полезной модели положена задача облегчения извлечения лыжной палки из снега после толчка путем рассечения уплотненного снега вокруг трубчатой части опорного элемента. Согласно предлагаемой полезной модели лыжная палка содержит стержень с ручным ремнем и опорным элементом, закрепленным на конце стержня посредством трубчатой части, снабженной наконечником, причм опорная поверхность элемента расположена со стороны крепления ручного ремня. Отличительными признаками предлагаемой конструкции лыжной палки является то, что опорный элемент снабжен рассекателем, выполненным в форме сектора круга, радиальные стороны которого прикреплены соответственно к опорной поверхности и к трубчатой части опорного элемента, а рабочая кромка рассекателя выполнена по дуге окружности, при этом радиальное сечение рассекателя имеет клинообразную форму. На фиг.1 изображена лыжная палка, вид сбоку (по ходу движения лыжника) на фиг.2 опорный элемент, вид снизу со стороны наконечника на фиг.3 опорный элемент, вид со стороны рассекателя на фиг.4 радиальное сечение рассекателя. Лыжная палка включает стержень 1 с ручным ремнем 2 и опорным элементом 3. Закрепленным на конце стержня 1 посредством трубчатой части 4. Трубчатая часть 4 снабжена наконечником 5. Опорная поверхность 6 опорного элемента 3 расположена со стороны крепления ручного ремня 2. Опорный элемент 3 снабжен рассекателем 7. Рассекатель 7 выполнен в форме сектора круга. Радиальные стороны рассекателя 7 прикреплены соответственно к опорной поверхности 6 и трубчатой части 4 опорного элемента 3. Рабочая кромка 8 рассекателя 7 выполнена по дуге окружности. Радиальное сечение 9 рассекателя 7 имеет клинообразную форму. Благодаря наличию рассекателя 7 масса снега, уплотняющаяся в момент толчка под опорной поверхностью 6 вокруг трубчатой части 4 опорного элемента 3 разделяется, при этом сопротивление уменьшается и облегчается извлечение лыжной палки из снега после толчка. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
