Механический карандаш (варианты)

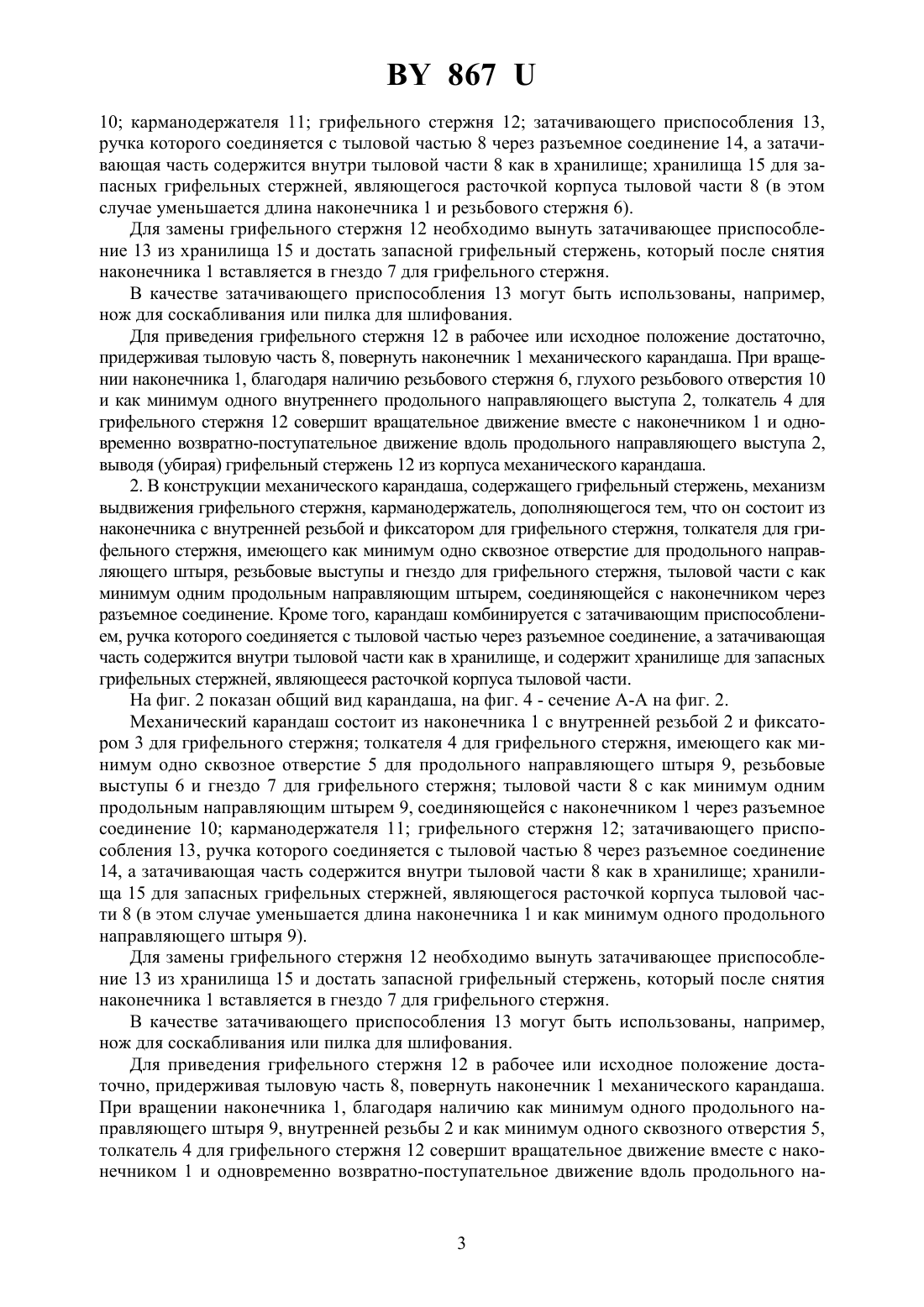

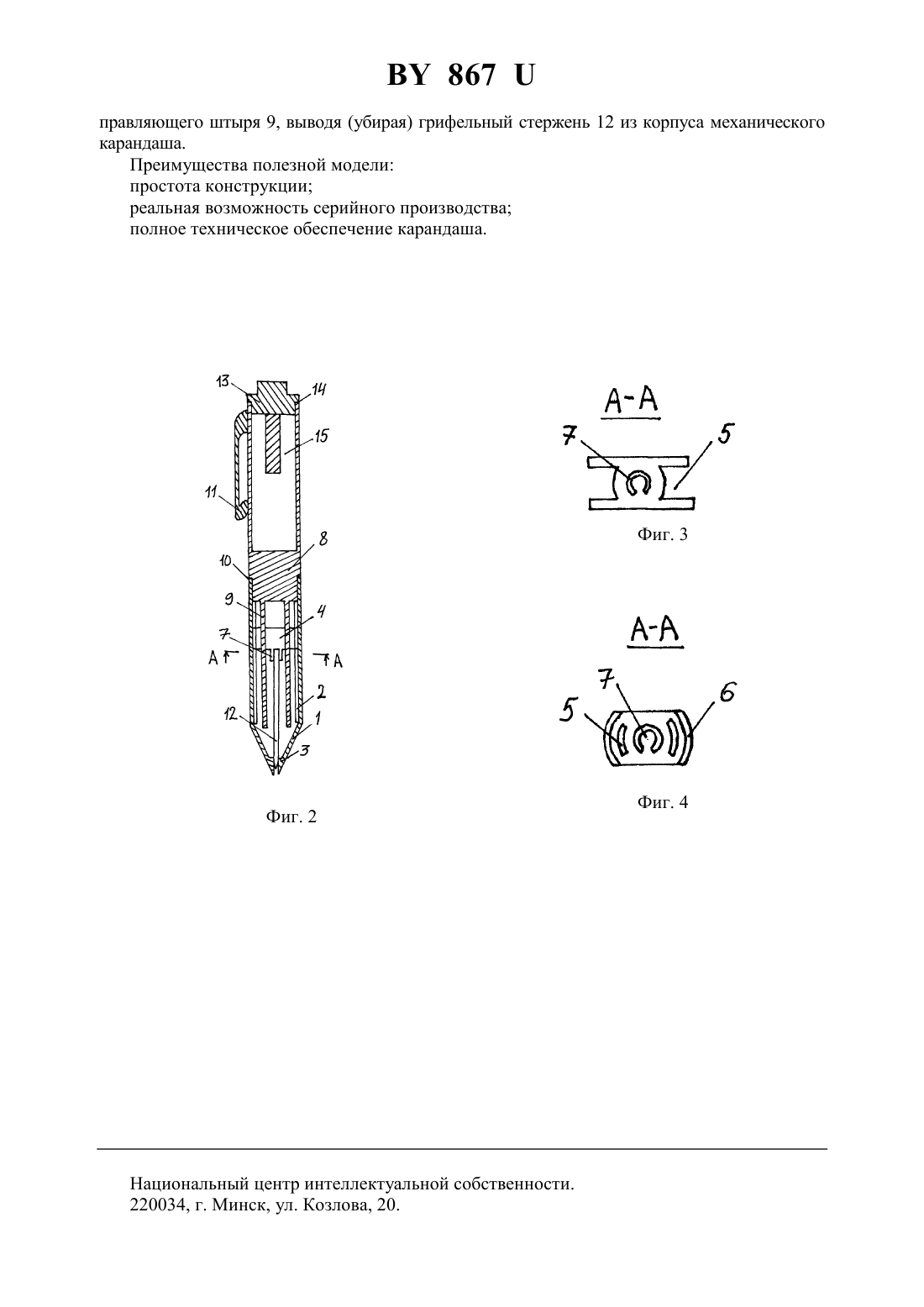

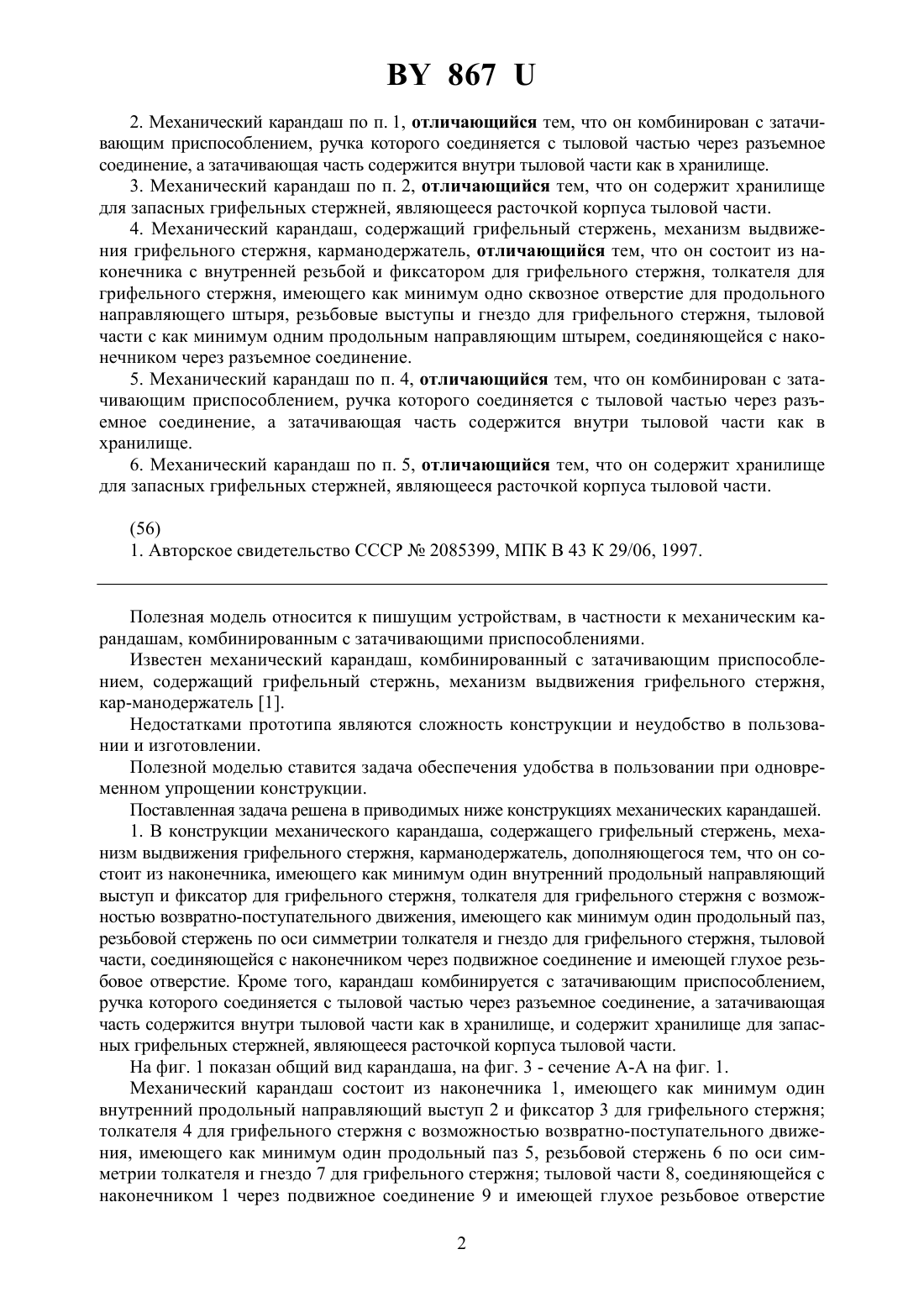

(71) Заявитель Романовский Петр Николаевич(72) Автор Романовский Петр Николаевич(73) Патентообладатель Романовский Петр Николаевич(57) 1. Механический карандаш, содержащий грифельный стержень, механизм выдвижения грифельного стержня, карманодержатель, отличающийся тем, что он состоит из наконечника, имеющего как минимум один внутренний продольный направляющий выступ и фиксатор для грифельного стержня, толкателя для грифельного стержня с возможностью возвратно-поступательного движения, имеющего как минимум один продольный паз, резьбовой стержень по оси симметрии толкателя и гнездо для грифельного стержня,тыловой части, соединяющейся с наконечником через подвижное соединение и имеющей глухое резьбовое отверстие. 8672. Механический карандаш по п. 1, отличающийся тем, что он комбинирован с затачивающим приспособлением, ручка которого соединяется с тыловой частью через разъемное соединение, а затачивающая часть содержится внутри тыловой части как в хранилище. 3. Механический карандаш по п. 2, отличающийся тем, что он содержит хранилище для запасных грифельных стержней, являющееся расточкой корпуса тыловой части. 4. Механический карандаш, содержащий грифельный стержень, механизм выдвижения грифельного стержня, карманодержатель, отличающийся тем, что он состоит из наконечника с внутренней резьбой и фиксатором для грифельного стержня, толкателя для грифельного стержня, имеющего как минимум одно сквозное отверстие для продольного направляющего штыря, резьбовые выступы и гнездо для грифельного стержня, тыловой части с как минимум одним продольным направляющим штырем, соединяющейся с наконечником через разъемное соединение. 5. Механический карандаш по п. 4, отличающийся тем, что он комбинирован с затачивающим приспособлением, ручка которого соединяется с тыловой частью через разъемное соединение, а затачивающая часть содержится внутри тыловой части как в хранилище. 6. Механический карандаш по п. 5, отличающийся тем, что он содержит хранилище для запасных грифельных стержней, являющееся расточкой корпуса тыловой части.(56) 1. Авторское свидетельство СССР 2085399, МПК В 43 К 29/06, 1997. Полезная модель относится к пишущим устройствам, в частности к механическим карандашам, комбинированным с затачивающими приспособлениями. Известен механический карандаш, комбинированный с затачивающим приспособлением, содержащий грифельный стержнь, механизм выдвижения грифельного стержня,кар-манодержатель 1. Недостатками прототипа являются сложность конструкции и неудобство в пользовании и изготовлении. Полезной моделью ставится задача обеспечения удобства в пользовании при одновременном упрощении конструкции. Поставленная задача решена в приводимых ниже конструкциях механических карандашей. 1. В конструкции механического карандаша, содержащего грифельный стержень, механизм выдвижения грифельного стержня, карманодержатель, дополняющегося тем, что он состоит из наконечника, имеющего как минимум один внутренний продольный направляющий выступ и фиксатор для грифельного стержня, толкателя для грифельного стержня с возможностью возвратно-поступательного движения, имеющего как минимум один продольный паз,резьбовой стержень по оси симметрии толкателя и гнездо для грифельного стержня, тыловой части, соединяющейся с наконечником через подвижное соединение и имеющей глухое резьбовое отверстие. Кроме того, карандаш комбинируется с затачивающим приспособлением,ручка которого соединяется с тыловой частью через разъемное соединение, а затачивающая часть содержится внутри тыловой части как в хранилище, и содержит хранилище для запасных грифельных стержней, являющееся расточкой корпуса тыловой части. На фиг. 1 показан общий вид карандаша, на фиг. 3 - сечение А-А на фиг. 1. Механический карандаш состоит из наконечника 1, имеющего как минимум один внутренний продольный направляющий выступ 2 и фиксатор 3 для грифельного стержня толкателя 4 для грифельного стержня с возможностью возвратно-поступательного движения, имеющего как минимум один продольный паз 5, резьбовой стержень 6 по оси симметрии толкателя и гнездо 7 для грифельного стержня тыловой части 8, соединяющейся с наконечником 1 через подвижное соединение 9 и имеющей глухое резьбовое отверстие 2 86710 карманодержателя 11 грифельного стержня 12 затачивающего приспособления 13,ручка которого соединяется с тыловой частью 8 через разъемное соединение 14, а затачивающая часть содержится внутри тыловой части 8 как в хранилище хранилища 15 для запасных грифельных стержней, являющегося расточкой корпуса тыловой части 8 (в этом случае уменьшается длина наконечника 1 и резьбового стержня 6). Для замены грифельного стержня 12 необходимо вынуть затачивающее приспособление 13 из хранилища 15 и достать запасной грифельный стержень, который после снятия наконечника 1 вставляется в гнездо 7 для грифельного стержня. В качестве затачивающего приспособления 13 могут быть использованы, например,нож для соскабливания или пилка для шлифования. Для приведения грифельного стержня 12 в рабочее или исходное положение достаточно,придерживая тыловую часть 8, повернуть наконечник 1 механического карандаша. При вращении наконечника 1, благодаря наличию резьбового стержня 6, глухого резьбового отверстия 10 и как минимум одного внутреннего продольного направляющего выступа 2, толкатель 4 для грифельного стержня 12 совершит вращательное движение вместе с наконечником 1 и одновременно возвратно-поступательное движение вдоль продольного направляющего выступа 2,выводя (убирая) грифельный стержень 12 из корпуса механического карандаша. 2. В конструкции механического карандаша, содержащего грифельный стержень, механизм выдвижения грифельного стержня, карманодержатель, дополняющегося тем, что он состоит из наконечника с внутренней резьбой и фиксатором для грифельного стержня, толкателя для грифельного стержня, имеющего как минимум одно сквозное отверстие для продольного направляющего штыря, резьбовые выступы и гнездо для грифельного стержня, тыловой части с как минимум одним продольным направляющим штырем, соединяющейся с наконечником через разъемное соединение. Кроме того, карандаш комбинируется с затачивающим приспособлением, ручка которого соединяется с тыловой частью через разъемное соединение, а затачивающая часть содержится внутри тыловой части как в хранилище, и содержит хранилище для запасных грифельных стержней, являющееся расточкой корпуса тыловой части. На фиг. 2 показан общий вид карандаша, на фиг. 4 - сечение А-А на фиг. 2. Механический карандаш состоит из наконечника 1 с внутренней резьбой 2 и фиксатором 3для грифельного стержня толкателя 4 для грифельного стержня, имеющего как минимум одно сквозное отверстие 5 для продольного направляющего штыря 9, резьбовые выступы 6 и гнездо 7 для грифельного стержня тыловой части 8 с как минимум одним продольным направляющим штырем 9, соединяющейся с наконечником 1 через разъемное соединение 10 карманодержателя 11 грифельного стержня 12 затачивающего приспособления 13, ручка которого соединяется с тыловой частью 8 через разъемное соединение 14, а затачивающая часть содержится внутри тыловой части 8 как в хранилище хранилища 15 для запасных грифельных стержней, являющегося расточкой корпуса тыловой части 8 (в этом случае уменьшается длина наконечника 1 и как минимум одного продольного направляющего штыря 9). Для замены грифельного стержня 12 необходимо вынуть затачивающее приспособление 13 из хранилища 15 и достать запасной грифельный стержень, который после снятия наконечника 1 вставляется в гнездо 7 для грифельного стержня. В качестве затачивающего приспособления 13 могут быть использованы, например,нож для соскабливания или пилка для шлифования. Для приведения грифельного стержня 12 в рабочее или исходное положение достаточно, придерживая тыловую часть 8, повернуть наконечник 1 механического карандаша. При вращении наконечника 1, благодаря наличию как минимум одного продольного направляющего штыря 9, внутренней резьбы 2 и как минимум одного сквозного отверстия 5,толкатель 4 для грифельного стержня 12 совершит вращательное движение вместе с наконечником 1 и одновременно возвратно-поступательное движение вдоль продольного на 3 867 правляющего штыря 9, выводя (убирая) грифельный стержень 12 из корпуса механического карандаша. Преимущества полезной модели простота конструкции реальная возможность серийного производства полное техническое обеспечение карандаша. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
