Кресло оператора

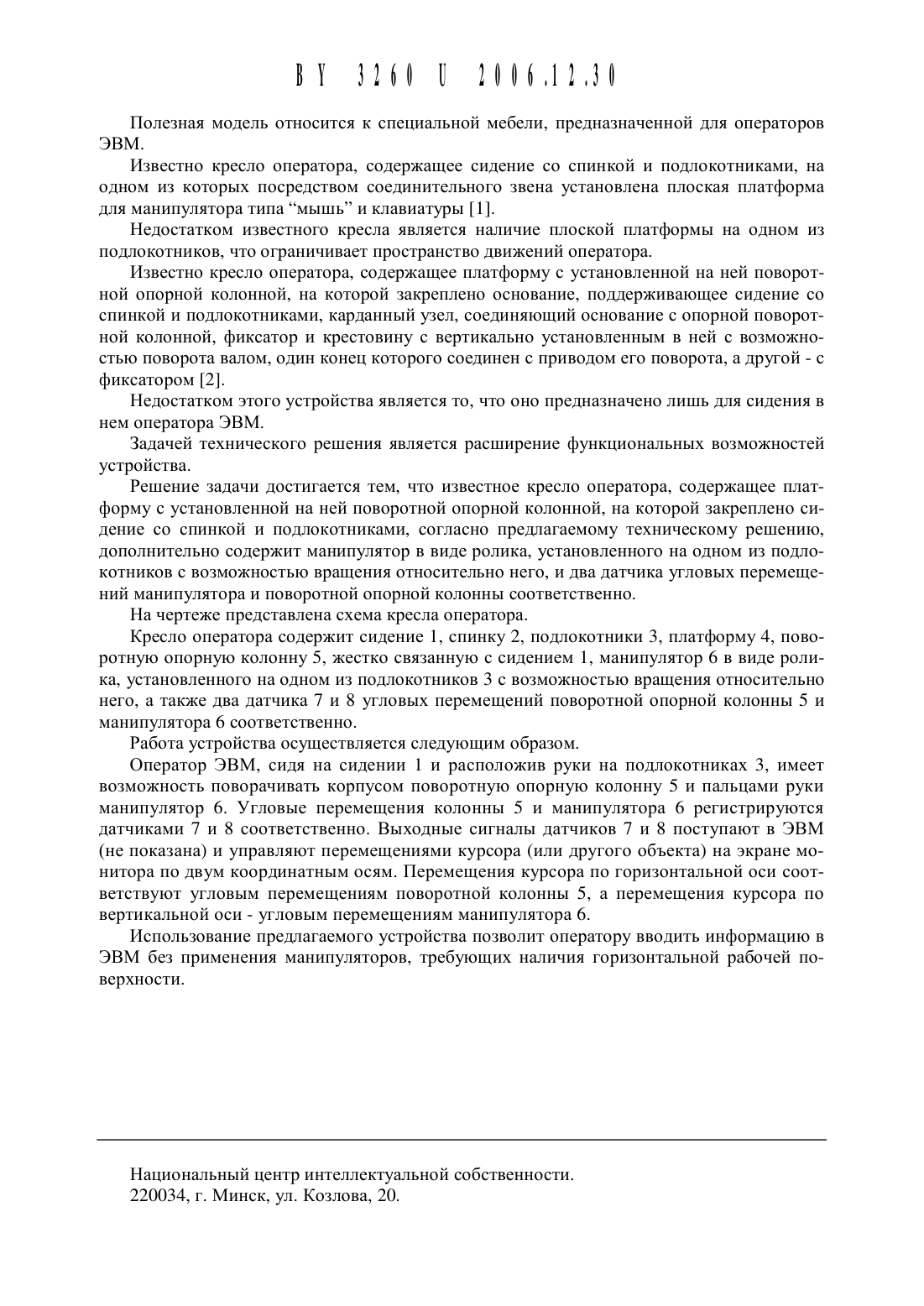

(71) Заявитель Государственное научное учреждение Институт механики И надежности мащин Национальной академии наук Беларуси (ВУ)(72) Автор Дубовский Владимир Андреевич (ВУ)(73) Патентообладатель Государственное научное учреждение Институт механики и надежности мащин Национальной академии наук Беларуси (ВУ)Кресло оператора, содержащее платформу с установленной на ней поворотной опорной колонной, на которой закреплено сидение со спинкой и подлокотниками, отличающееся тем, что оно дополнительно содержит манипулятор в виде ролика, установленного на одном из подлокотников с возможностью вращения относительно него, и два датчика угловых перемещений стойки и манипулятора соответственно.Полезная Модель относится К специальной мебели, предназначенной для операторов ЭВМ.Известно кресло оператора, содержащее сидение со спинкой и подлокотниками, на одном из которых посредством соединительного звена установлена плоская платформа для манипулятора типа мышь и клавиатуры 1.Недостатком известного кресла является наличие плоской платформы на одном из подлокотников, что ограничивает пространство движений оператора.Известно кресло оператора, содержащее платформу с установленной на ней поворотной опорной колонной, на которой закреплено основание, поддерживающее сидение со спинкой и подлокотниками, карданный узел, соединяющий основание с опорной поворотной колонной, фиксатор и крестовину с вертикально установленным в ней с возможностью поворота валом, один конец которого соединен с приводом его поворота, а другой - с фиксатором 2.Недостатком этого устройства является то, что оно предназначено лищь для сидения в нем оператора ЭВМ.Задачей технического рещения является расщирение функциональных возможностей устройства.Решение задачи достигается тем, что известное кресло оператора, содержащее платформу с установленной на ней поворотной опорной колонной, на которой закреплено сидение со спинкой и подлокотниками, согласно предлагаемому техническому рещению,дополнительно содержит манипулятор в виде ролика, установленного на одном из подлокотников с возможностью вращения относительно него, и два датчика угловых перемещений манипулятора и поворотной опорной колонны соответственно.На чертеже представлена схема кресла оператора.Кресло оператора содержит сидение 1, спинку 2, подлокотники 3, платформу 4, поворотную опорную колонну 5, жестко связанную с сидением 1, манипулятор 6 в виде ролика, установленного на одном из подлокотников 3 с возможностью вращения относительно него, а также два датчика 7 и 8 угловых перемещений поворотной опорной колонны 5 и манипулятора 6 соответственно.Работа устройства осуществляется следующим образом.Оператор ЭВМ, сидя на сидении 1 и расположив руки на подлокотниках 3, имеет возможность поворачивать корпусом поворотную опорную колонну 5 и пальцами руки манипулятор 6. Угловые перемещения колонны 5 и манипулятора 6 регистрируются датчиками 7 и 8 соответственно. Выходные сигналы датчиков 7 и 8 поступают в ЭВМ(не показана) и управляют перемещениями курсора (ИЛИ Другого объекта) на экране монитора по двум координатным осям. Перемещения курсора по горизонтальной оси соответствуют угловым перемещениям поворотной колонны 5, а перемещения курсора по вертикальной оси - угловым перемещениям манипулятора 6.Использование предлагаемого устройства позволит оператору вводить информацию в ЭВМ без применения манипуляторов, требующих наличия горизонтальной рабочей поверхности.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
