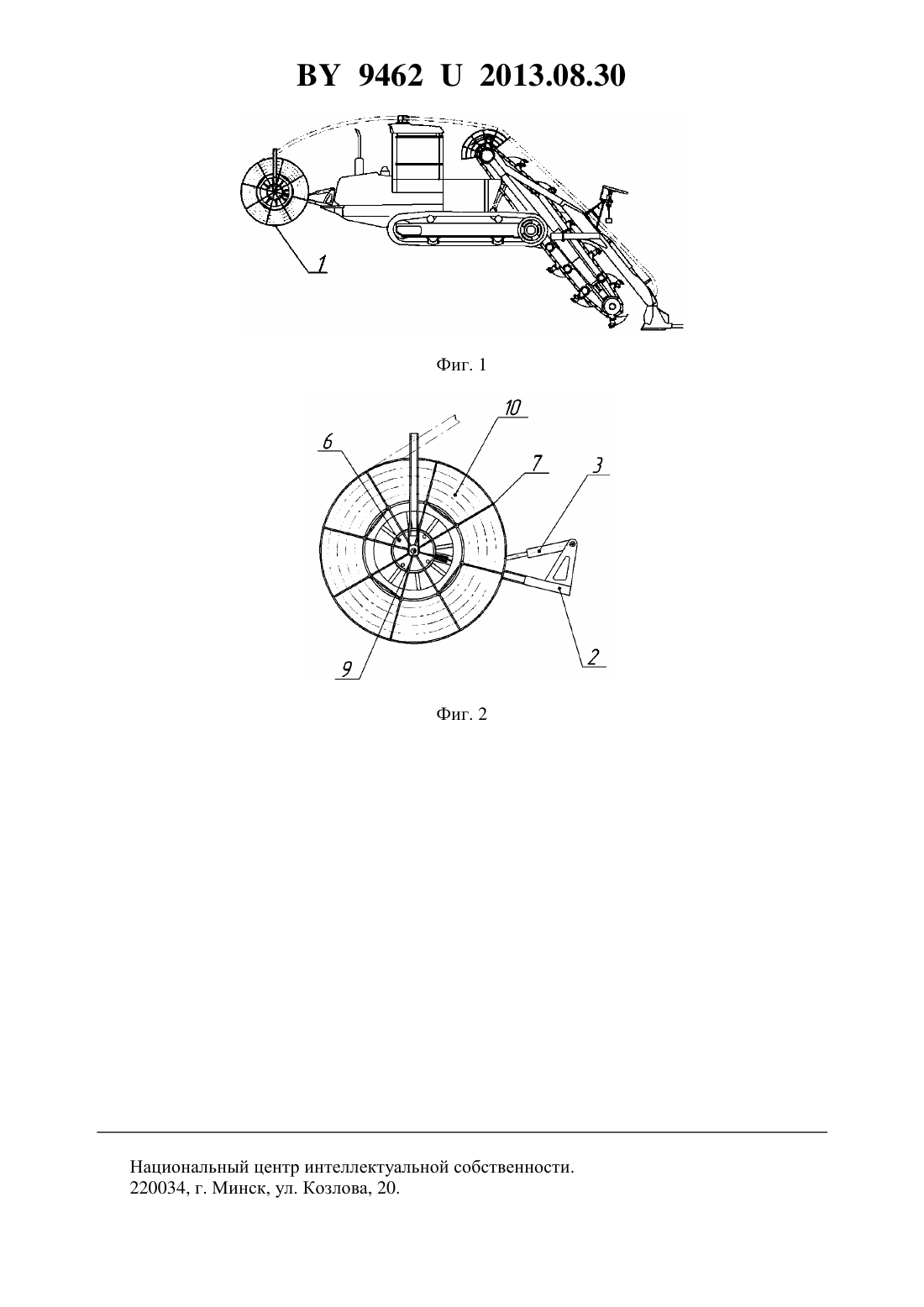

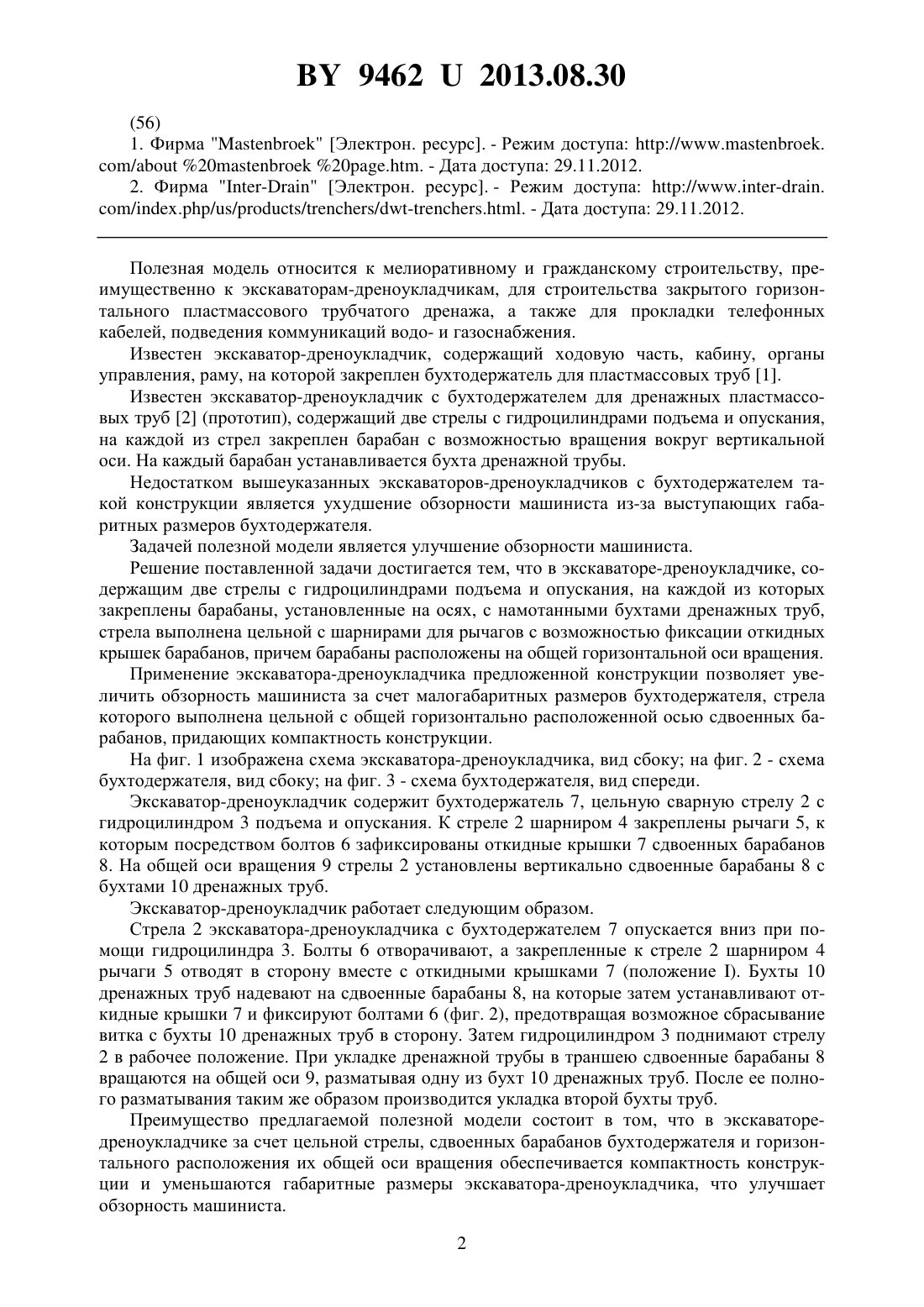

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Толкачев Николай Николаевич Бакач Николай Георгиевич Басаревский Александр Николаевич Мажугин Иван Евгеньевич Кострома Сергей Павлович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Экскаватор-дреноукладчик, содержащий две стрелы с гидроцилиндрами подъема и опускания, на каждой из которых закреплены барабаны, установленные на осях, с намотанными бухтами дренажных труб, отличающийся тем, что стрела выполнена цельной с шарнирами для рычагов с возможностью фиксации откидных крышек барабанов, причем барабаны расположены на общей горизонтальной оси вращения././///- - Дата доступа 29.11.2012. Полезная модель относится к мелиоративному и гражданскому строительству, преимущественно к экскаваторам-дреноукладчикам, для строительства закрытого горизонтального пластмассового трубчатого дренажа, а также для прокладки телефонных кабелей, подведения коммуникаций водо- и газоснабжения. Известен экскаватор-дреноукладчик, содержащий ходовую часть, кабину, органы управления, раму, на которой закреплен бухтодержатель для пластмассовых труб 1. Известен экскаватор-дреноукладчик с бухтодержателем для дренажных пластмассовых труб 2 (прототип), содержащий две стрелы с гидроцилиндрами подъема и опускания,на каждой из стрел закреплен барабан с возможностью вращения вокруг вертикальной оси. На каждый барабан устанавливается бухта дренажной трубы. Недостатком вышеуказанных экскаваторов-дреноукладчиков с бухтодержателем такой конструкции является ухудшение обзорности машиниста из-за выступающих габаритных размеров бухтодержателя. Задачей полезной модели является улучшение обзорности машиниста. Решение поставленной задачи достигается тем, что в экскаваторе-дреноукладчике, содержащим две стрелы с гидроцилиндрами подъема и опускания, на каждой из которых закреплены барабаны, установленные на осях, с намотанными бухтами дренажных труб,стрела выполнена цельной с шарнирами для рычагов с возможностью фиксации откидных крышек барабанов, причем барабаны расположены на общей горизонтальной оси вращения. Применение экскаватора-дреноукладчика предложенной конструкции позволяет увеличить обзорность машиниста за счет малогабаритных размеров бухтодержателя, стрела которого выполнена цельной с общей горизонтально расположенной осью сдвоенных барабанов, придающих компактность конструкции. На фиг. 1 изображена схема экскаватора-дреноукладчика, вид сбоку на фиг. 2 - схема бухтодержателя, вид сбоку на фиг. 3 - схема бухтодержателя, вид спереди. Экскаватор-дреноукладчик содержит бухтодержатель 7, цельную сварную стрелу 2 с гидроцилиндром 3 подъема и опускания. К стреле 2 шарниром 4 закреплены рычаги 5, к которым посредством болтов 6 зафиксированы откидные крышки 7 сдвоенных барабанов 8. На общей оси вращения 9 стрелы 2 установлены вертикально сдвоенные барабаны 8 с бухтами 10 дренажных труб. Экскаватор-дреноукладчик работает следующим образом. Стрела 2 экскаватора-дреноукладчика с бухтодержателем 7 опускается вниз при помощи гидроцилиндра 3. Болты 6 отворачивают, а закрепленные к стреле 2 шарниром 4 рычаги 5 отводят в сторону вместе с откидными крышками 7 (положение ). Бухты 10 дренажных труб надевают на сдвоенные барабаны 8, на которые затем устанавливают откидные крышки 7 и фиксируют болтами 6 (фиг. 2), предотвращая возможное сбрасывание витка с бухты 10 дренажных труб в сторону. Затем гидроцилиндром 3 поднимают стрелу 2 в рабочее положение. При укладке дренажной трубы в траншею сдвоенные барабаны 8 вращаются на общей оси 9, разматывая одну из бухт 10 дренажных труб. После ее полного разматывания таким же образом производится укладка второй бухты труб. Преимущество предлагаемой полезной модели состоит в том, что в экскаваторедреноукладчике за счет цельной стрелы, сдвоенных барабанов бухтодержателя и горизонтального расположения их общей оси вращения обеспечивается компактность конструкции и уменьшаются габаритные размеры экскаватора-дреноукладчика, что улучшает обзорность машиниста. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: E02F 5/00

Метки: экскаватор-дреноукладчик
