Устройство для выявления флюоресценции материала для пломбирования и протезирования зубов

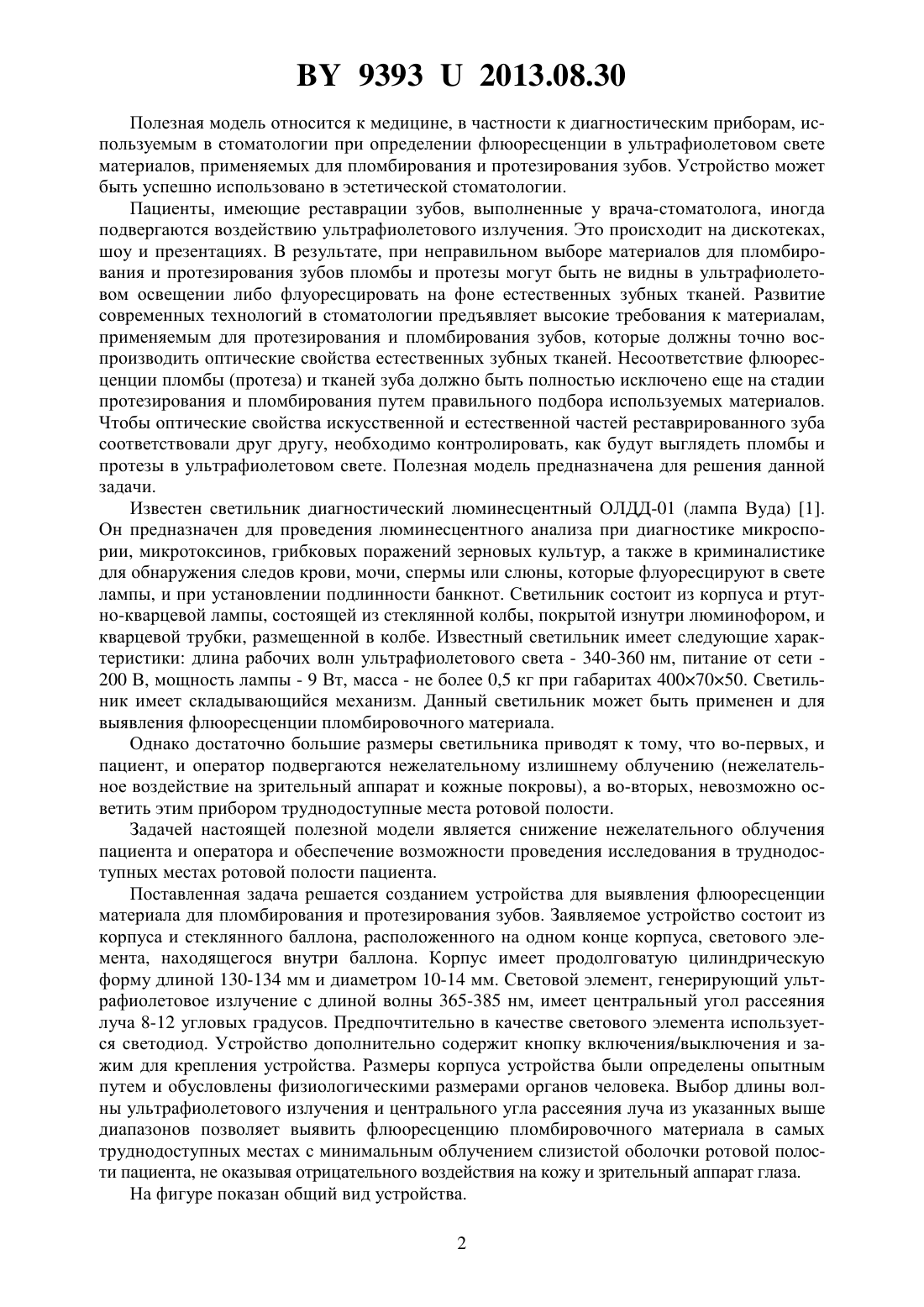

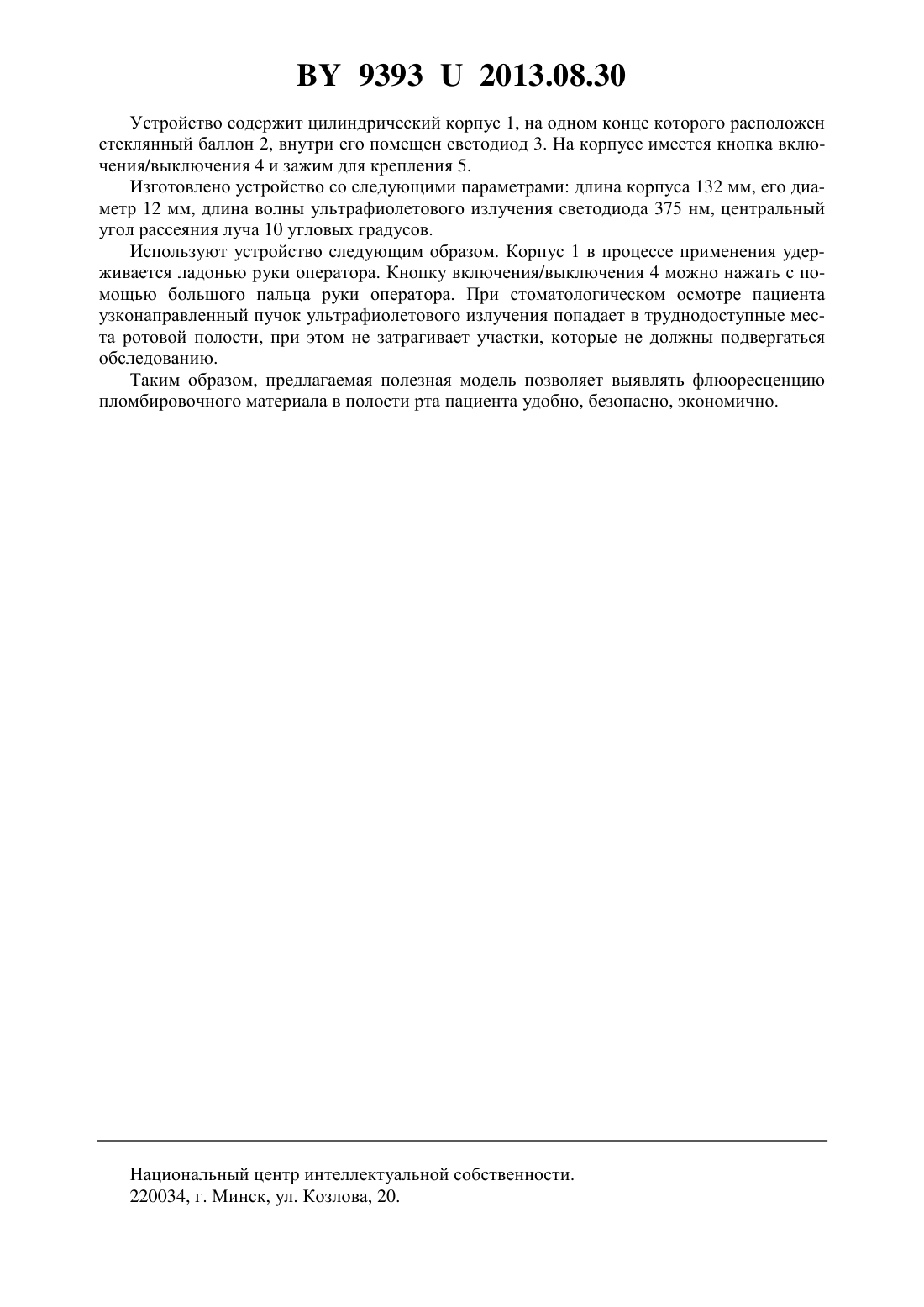

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫЯВЛЕНИЯ ФЛЮОРЕСЦЕНЦИИ МАТЕРИАЛА ДЛЯ ПЛОМБИРОВАНИЯ И ПРОТЕЗИРОВАНИЯ ЗУБОВ(71) Заявитель Открытое акционерное общество Медицинская инициатива(72) Авторы Мудрова Ирина Анатольевна Лопатин Олег Александрович Михайленко Сергей Кузьмич Бурая Анастасия Александровна(73) Патентообладатель Открытое акционерное общество Медицинская инициатива(57) 1. Устройство для выявления флюоресценции материала для пломбирования и протезирования зубов, содержащее корпус и стеклянный баллон, расположенный на конце корпуса, а также световой элемент, находящийся внутри баллона, отличающееся тем, что в качестве светового элемента содержит источник ультрафиолетового излучения с длиной волны 365-385 нм и центральным углом рассеяния луча, равным 8-12 угловых градусов, а корпус имеет цилиндрическую форму длиной 130-134 мм и диаметром 10-14 мм. 2. Устройство по п. 1, отличающееся тем, что в качестве светового элемента использован светодиод.(56) 1. Лампа люминесцентная диагностическая (ОЛДД-01 Вуда) найдено онлайн, найдено 2012-12-28. Найдено в Интернет ////254/01/). 93932013.08.30 Полезная модель относится к медицине, в частности к диагностическим приборам, используемым в стоматологии при определении флюоресценции в ультрафиолетовом свете материалов, применяемых для пломбирования и протезирования зубов. Устройство может быть успешно использовано в эстетической стоматологии. Пациенты, имеющие реставрации зубов, выполненные у врача-стоматолога, иногда подвергаются воздействию ультрафиолетового излучения. Это происходит на дискотеках,шоу и презентациях. В результате, при неправильном выборе материалов для пломбирования и протезирования зубов пломбы и протезы могут быть не видны в ультрафиолетовом освещении либо флуоресцировать на фоне естественных зубных тканей. Развитие современных технологий в стоматологии предъявляет высокие требования к материалам,применяемым для протезирования и пломбирования зубов, которые должны точно воспроизводить оптические свойства естественных зубных тканей. Несоответствие флюоресценции пломбы (протеза) и тканей зуба должно быть полностью исключено еще на стадии протезирования и пломбирования путем правильного подбора используемых материалов. Чтобы оптические свойства искусственной и естественной частей реставрированного зуба соответствовали друг другу, необходимо контролировать, как будут выглядеть пломбы и протезы в ультрафиолетовом свете. Полезная модель предназначена для решения данной задачи. Известен светильник диагностический люминесцентный ОЛДД-01 (лампа Вуда) 1. Он предназначен для проведения люминесцентного анализа при диагностике микроспории, микротоксинов, грибковых поражений зерновых культур, а также в криминалистике для обнаружения следов крови, мочи, спермы или слюны, которые флуоресцируют в свете лампы, и при установлении подлинности банкнот. Светильник состоит из корпуса и ртутно-кварцевой лампы, состоящей из стеклянной колбы, покрытой изнутри люминофором, и кварцевой трубки, размещенной в колбе. Известный светильник имеет следующие характеристики длина рабочих волн ультрафиолетового света - 340-360 нм, питание от сети 200 В, мощность лампы - 9 Вт, масса - не более 0,5 кг при габаритах 4007050. Светильник имеет складывающийся механизм. Данный светильник может быть применен и для выявления флюоресценции пломбировочного материала. Однако достаточно большие размеры светильника приводят к тому, что во-первых, и пациент, и оператор подвергаются нежелательному излишнему облучению (нежелательное воздействие на зрительный аппарат и кожные покровы), а во-вторых, невозможно осветить этим прибором труднодоступные места ротовой полости. Задачей настоящей полезной модели является снижение нежелательного облучения пациента и оператора и обеспечение возможности проведения исследования в труднодоступных местах ротовой полости пациента. Поставленная задача решается созданием устройства для выявления флюоресценции материала для пломбирования и протезирования зубов. Заявляемое устройство состоит из корпуса и стеклянного баллона, расположенного на одном конце корпуса, светового элемента, находящегося внутри баллона. Корпус имеет продолговатую цилиндрическую форму длиной 130-134 мм и диаметром 10-14 мм. Световой элемент, генерирующий ультрафиолетовое излучение с длиной волны 365-385 нм, имеет центральный угол рассеяния луча 8-12 угловых градусов. Предпочтительно в качестве светового элемента используется светодиод. Устройство дополнительно содержит кнопку включения/выключения и зажим для крепления устройства. Размеры корпуса устройства были определены опытным путем и обусловлены физиологическими размерами органов человека. Выбор длины волны ультрафиолетового излучения и центрального угла рассеяния луча из указанных выше диапазонов позволяет выявить флюоресценцию пломбировочного материала в самых труднодоступных местах с минимальным облучением слизистой оболочки ротовой полости пациента, не оказывая отрицательного воздействия на кожу и зрительный аппарат глаза. На фигуре показан общий вид устройства. 2 93932013.08.30 Устройство содержит цилиндрический корпус 1, на одном конце которого расположен стеклянный баллон 2, внутри его помещен светодиод 3. На корпусе имеется кнопка включения/выключения 4 и зажим для крепления 5. Изготовлено устройство со следующими параметрами длина корпуса 132 мм, его диаметр 12 мм, длина волны ультрафиолетового излучения светодиода 375 нм, центральный угол рассеяния луча 10 угловых градусов. Используют устройство следующим образом. Корпус 1 в процессе применения удерживается ладонью руки оператора. Кнопку включения/выключения 4 можно нажать с помощью большого пальца руки оператора. При стоматологическом осмотре пациента узконаправленный пучок ультрафиолетового излучения попадает в труднодоступные места ротовой полости, при этом не затрагивает участки, которые не должны подвергаться обследованию. Таким образом, предлагаемая полезная модель позволяет выявлять флюоресценцию пломбировочного материала в полости рта пациента удобно, безопасно, экономично. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
