Устройство для определения износа твердых тканей зубов и стоматологических материалов

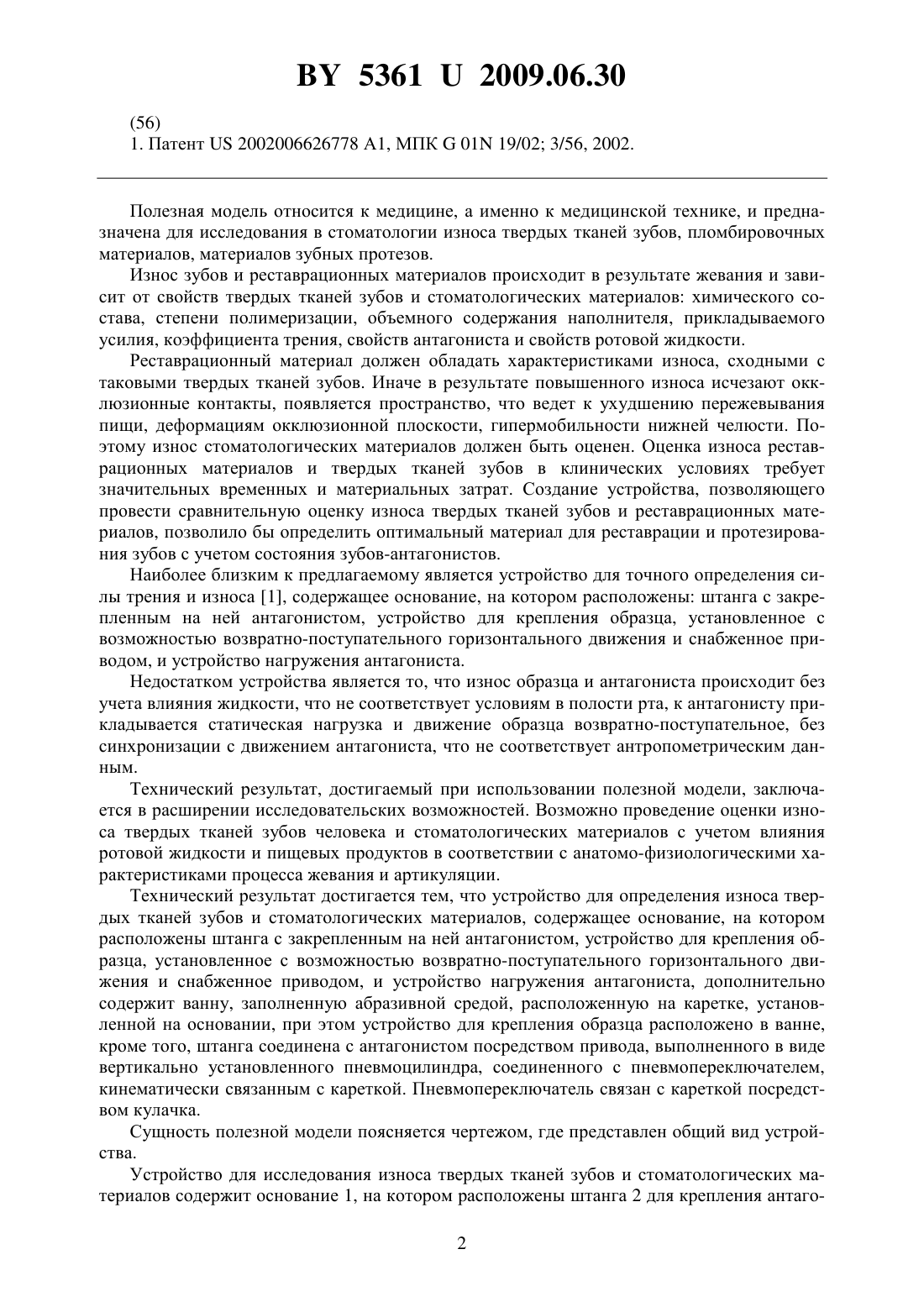

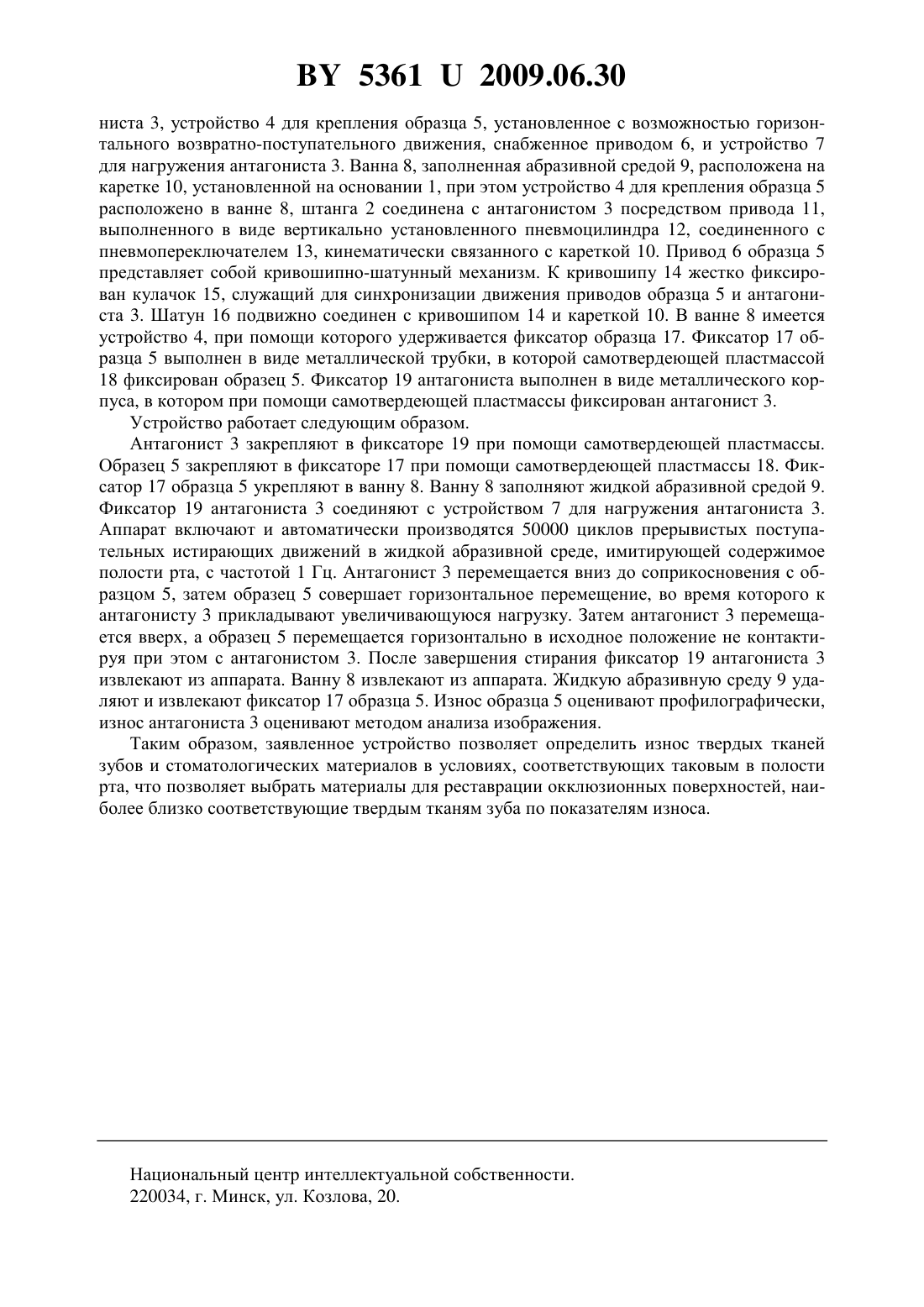

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ИЗНОСА ТВЕРДЫХ ТКАНЕЙ ЗУБОВ И СТОМАТОЛОГИЧЕСКИХ МАТЕРИАЛОВ(71) Заявитель Белорусский национальный технический университет(72) Авторы Киселев Михаил Григорьевич Казеко Людмила Анатольевна Круглик Ольга Александровна Круглик Андрей Юрьевич(73) Патентообладатель Белорусский национальный технический университет(57) 1. Устройство для определения износа твердых тканей зубов и стоматологических материалов, содержащее основание, на котором расположены штанга с закрепленным на ней антагонистом, устройство для крепления образца, установленное с возможностью возвратно-поступательного горизонтального движения и снабженное приводом, и устройство нагружения антагониста, отличающееся тем, что дополнительно содержит ванну, заполненную абразивной средой, расположенную на каретке, установленной на основании, при этом устройство для крепления образца расположено в ванне, кроме того, штанга соединена с антагонистом посредством привода, выполненного в виде вертикально установленного пневмоцилиндра, соединенного с пневмопереключателем, кинематически связанным с кареткой. 2. Устройство по п. 1, отличающееся тем, что пневмопереключатель связан с кареткой посредством кулачка.(56) 1. Патент 2002006626778 А 1, МПК 01 19/02 3/56, 2002. Полезная модель относится к медицине, а именно к медицинской технике, и предназначена для исследования в стоматологии износа твердых тканей зубов, пломбировочных материалов, материалов зубных протезов. Износ зубов и реставрационных материалов происходит в результате жевания и зависит от свойств твердых тканей зубов и стоматологических материалов химического состава, степени полимеризации, объемного содержания наполнителя, прикладываемого усилия, коэффициента трения, свойств антагониста и свойств ротовой жидкости. Реставрационный материал должен обладать характеристиками износа, сходными с таковыми твердых тканей зубов. Иначе в результате повышенного износа исчезают окклюзионные контакты, появляется пространство, что ведет к ухудшению пережевывания пищи, деформациям окклюзионной плоскости, гипермобильности нижней челюсти. Поэтому износ стоматологических материалов должен быть оценен. Оценка износа реставрационных материалов и твердых тканей зубов в клинических условиях требует значительных временных и материальных затрат. Создание устройства, позволяющего провести сравнительную оценку износа твердых тканей зубов и реставрационных материалов, позволило бы определить оптимальный материал для реставрации и протезирования зубов с учетом состояния зубов-антагонистов. Наиболее близким к предлагаемому является устройство для точного определения силы трения и износа 1, содержащее основание, на котором расположены штанга с закрепленным на ней антагонистом, устройство для крепления образца, установленное с возможностью возвратно-поступательного горизонтального движения и снабженное приводом, и устройство нагружения антагониста. Недостатком устройства является то, что износ образца и антагониста происходит без учета влияния жидкости, что не соответствует условиям в полости рта, к антагонисту прикладывается статическая нагрузка и движение образца возвратно-поступательное, без синхронизации с движением антагониста, что не соответствует антропометрическим данным. Технический результат, достигаемый при использовании полезной модели, заключается в расширении исследовательских возможностей. Возможно проведение оценки износа твердых тканей зубов человека и стоматологических материалов с учетом влияния ротовой жидкости и пищевых продуктов в соответствии с анатомо-физиологическими характеристиками процесса жевания и артикуляции. Технический результат достигается тем, что устройство для определения износа твердых тканей зубов и стоматологических материалов, содержащее основание, на котором расположены штанга с закрепленным на ней антагонистом, устройство для крепления образца, установленное с возможностью возвратно-поступательного горизонтального движения и снабженное приводом, и устройство нагружения антагониста, дополнительно содержит ванну, заполненную абразивной средой, расположенную на каретке, установленной на основании, при этом устройство для крепления образца расположено в ванне,кроме того, штанга соединена с антагонистом посредством привода, выполненного в виде вертикально установленного пневмоцилиндра, соединенного с пневмопереключателем,кинематически связанным с кареткой. Пневмопереключатель связан с кареткой посредством кулачка. Сущность полезной модели поясняется чертежом, где представлен общий вид устройства. Устройство для исследования износа твердых тканей зубов и стоматологических материалов содержит основание 1, на котором расположены штанга 2 для крепления антаго 2 53612009.06.30 ниста 3, устройство 4 для крепления образца 5, установленное с возможностью горизонтального возвратно-поступательного движения, снабженное приводом 6, и устройство 7 для нагружения антагониста 3. Ванна 8, заполненная абразивной средой 9, расположена на каретке 10, установленной на основании 1, при этом устройство 4 для крепления образца 5 расположено в ванне 8, штанга 2 соединена с антагонистом 3 посредством привода 11,выполненного в виде вертикально установленного пневмоцилиндра 12, соединенного с пневмопереключателем 13, кинематически связанного с кареткой 10. Привод 6 образца 5 представляет собой кривошипно-шатунный механизм. К кривошипу 14 жестко фиксирован кулачок 15, служащий для синхронизации движения приводов образца 5 и антагониста 3. Шатун 16 подвижно соединен с кривошипом 14 и кареткой 10. В ванне 8 имеется устройство 4, при помощи которого удерживается фиксатор образца 17. Фиксатор 17 образца 5 выполнен в виде металлической трубки, в которой самотвердеющей пластмассой 18 фиксирован образец 5. Фиксатор 19 антагониста выполнен в виде металлического корпуса, в котором при помощи самотвердеющей пластмассы фиксирован антагонист 3. Устройство работает следующим образом. Антагонист 3 закрепляют в фиксаторе 19 при помощи самотвердеющей пластмассы. Образец 5 закрепляют в фиксаторе 17 при помощи самотвердеющей пластмассы 18. Фиксатор 17 образца 5 укрепляют в ванну 8. Ванну 8 заполняют жидкой абразивной средой 9. Фиксатор 19 антагониста 3 соединяют с устройством 7 для нагружения антагониста 3. Аппарат включают и автоматически производятся 50000 циклов прерывистых поступательных истирающих движений в жидкой абразивной среде, имитирующей содержимое полости рта, с частотой 1 Гц. Антагонист 3 перемещается вниз до соприкосновения с образцом 5, затем образец 5 совершает горизонтальное перемещение, во время которого к антагонисту 3 прикладывают увеличивающуюся нагрузку. Затем антагонист 3 перемещается вверх, а образец 5 перемещается горизонтально в исходное положение не контактируя при этом с антагонистом 3. После завершения стирания фиксатор 19 антагониста 3 извлекают из аппарата. Ванну 8 извлекают из аппарата. Жидкую абразивную среду 9 удаляют и извлекают фиксатор 17 образца 5. Износ образца 5 оценивают профилографически,износ антагониста 3 оценивают методом анализа изображения. Таким образом, заявленное устройство позволяет определить износ твердых тканей зубов и стоматологических материалов в условиях, соответствующих таковым в полости рта, что позволяет выбрать материалы для реставрации окклюзионных поверхностей, наиболее близко соответствующие твердым тканям зуба по показателям износа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
