Шихта для получения композиционного сверхтвердого материала на основе алмаза, кубического нитрида бора и углеродных нанотрубок и нановолокон

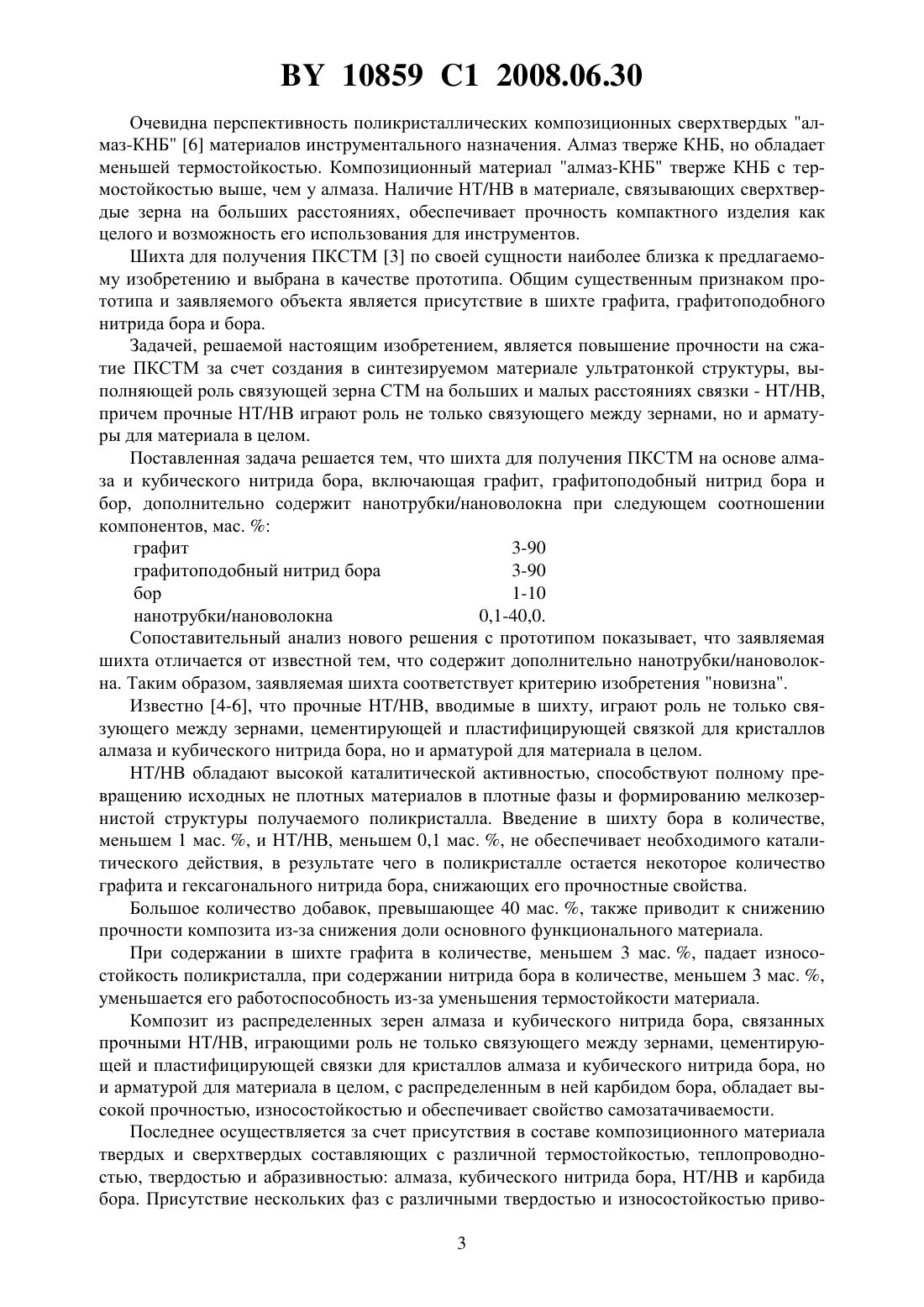

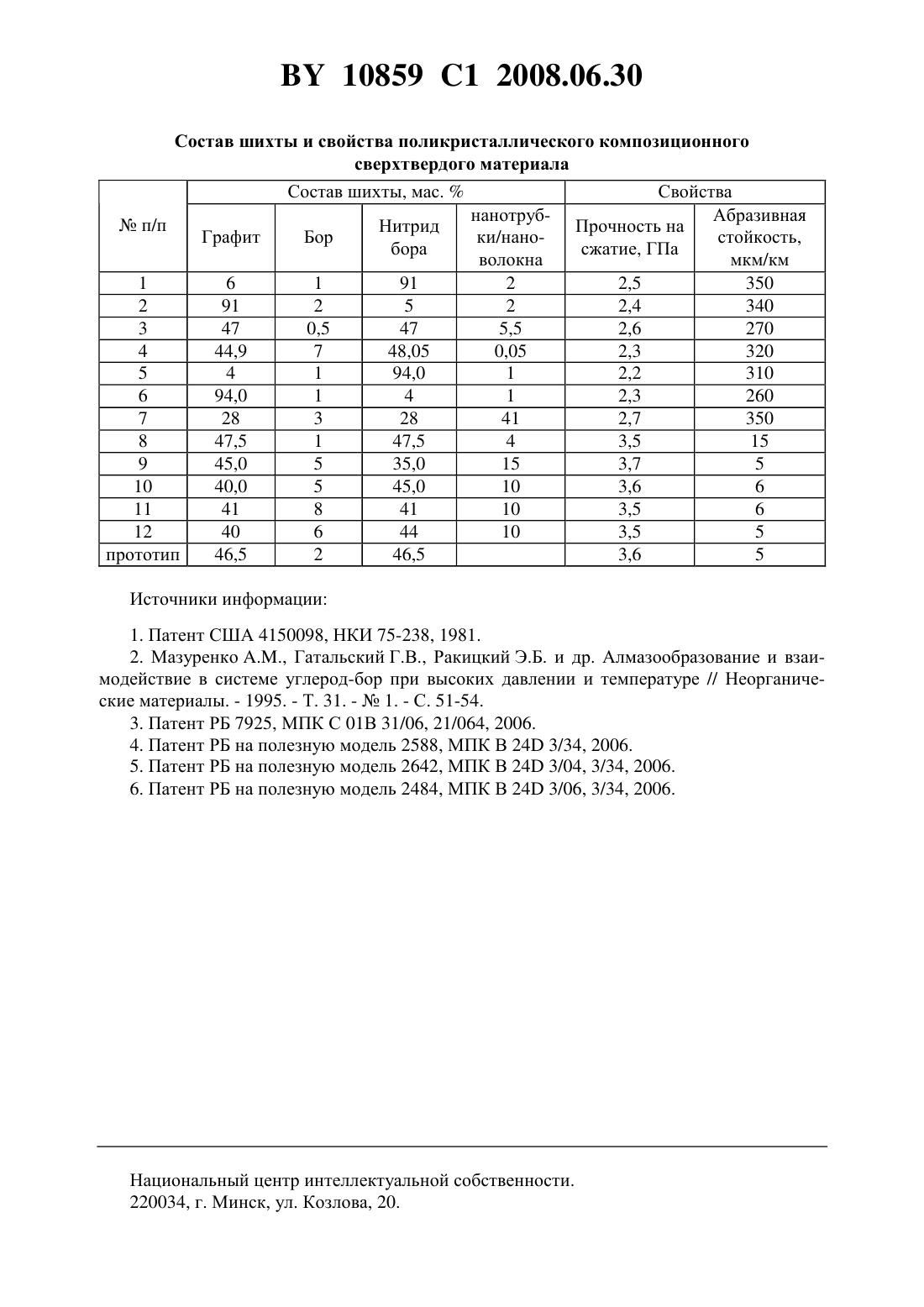

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШИХТА ДЛЯ ПОЛУЧЕНИЯ КОМПОЗИЦИОННОГО СВЕРХТВЕРДОГО МАТЕРИАЛА НА ОСНОВЕ АЛМАЗА, КУБИЧЕСКОГО НИТРИДА БОРА И УГЛЕРОДНЫХ НАНОТРУБОК И НАНОВОЛОКОН(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Автор Старченко Игорь Михайлович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) Шихта для получения поликристаллического композиционного сверхтвердого материала, включающая графит, графитоподобный нитрид бора и бор, отличающаяся тем,что дополнительно содержит углеродные нанотрубки и нановолокна при следующем соотношении компонентов, мас.графит 390 графитоподобный нитрид бора 390 бор 110 углеродные нанотрубки и нановолокна 0,140,0. Изобретение относится к технологии получения поликристаллических композиционных сверхтвердых материалов (ПКСТМ) и может быть использовано для изготовления поликристаллов с повышенной стойкостью к износу для элементов сверхтвердого инструмента. Известные способы получения ПКСТМ на основе сверхтвердых модификаций нитрида бора и углерода основаны на одновременном воздействии на исходную шихту высокими давлениями и температурой в области стабильности их сверхтвердых фаз. В качестве исходной шихты при этом может быть использован графитоподобный нитрид бора либо графит 1, расположенные в контакте с катализатором, который понижает параметры синтеза сверхтвердых компонентов ПКСТМ, например температуру, давление или время синтеза. 10859 1 2008.06.30 В качестве катализаторов синтеза для алмаза используются переходные металлы восьмой группы периодической системы, а также хром, марганец, тантал, важными катализаторами-растворителями являются сплавы никеля с железом и никеля с марганцем. Для кубического нитрида бора - щелочные и щелочно-земельные металлы и их нитриды, а также фториды и гидриды. Катализаторы и продукты их взаимодействия с шихтой, которые остаются в формирующемся поликристалле, снижают его физические и эксплуатационные свойства, например термо- и абразивную стойкость. Известно 2, что повысить микротвердость и прочность на сжатие поликристаллов можно введением неметаллической добавки - бора. Однако зерна в поликристаллах в этом случае связаны недостаточно прочно, что обусловливало относительно низкую абразивную стойкость. В патенте 3 эти недостатки преодолеваются введением в шихту дополнительно графитоподобного нитрида бора и алюминия и/или нитрида алюминия. Термобарическая обработка шихты приводит к превращению углерода и нитрида бора в плотные модификации, при этом зерна алмаза оказываются прочно связаны проросшими зернами кубического нитрида бора. Фазовый анализ показал, что на границах зерен происходит образование карбида бора, нитрида и боридов алюминия. При нагреве под высоким давлением графитоподобный нитрид бора взаимодействует с алюминием с образованием нитрида алюминия. Бор взаимодействует с графитом с образованием карбида бора. Нитрид алюминия способствует превращению графитоподобного нитрида бора в кубический, а карбид бора - превращению графита в алмаз, и таким образом происходит одновременное образование плотных фаз в виде поликристаллического компакта. Присутствие веществ, обладающих каталитической активностью, способствует полному превращению материалов в плотные фазы и формированию мелкозернистой структуры получаемого поликристалла. Для изготовления качественных ПКСТМ используют различные методы спекания порошков сверхтвердых материалов (СТМ) с зернами различного размера и цементирующими и пластифицирующими добавками в качестве связующего. ПКСТМ получают объемным сочетанием компонентов, один из которых пластичен (связующее), а другой обладает высокой твердостью, стойкостью против абразивного изнашивания и жесткостью (наполнитель). Необходимые инструментальные свойства обеспечиваются высокодисперсной структурой связующего. Существует принципиальная необходимость сохранить в синтезируемом материале ультратонкую структуру в межзеренной области,выполняющей роль цементирующей и пластифицирующей связки. Известно 4, что нанотрубки/нановолокна (НТ/НВ) снижают технологические параметры синтеза алмаза и позволяют получать новые материалы, где частицы алмаза связаны прочными НТ/НВ на расстояниях, значительно превосходящих размеры зерна. Введение в материал НТ/НВ, связывающих ансамбли зерен алмаза на больших, относительно размеров отдельного зерна, расстояниях в прочные цепочки приводит к упрочнению материала в целом, повышению твердости и трещиностойкости. Существующие композиционные материалы на основе КНБ получают путем связывания зерен КНБ покрытием их оболочкой и спеканием. Если КНБ способен выдержать жесткие условия эксплуатации, то связка является причиной выхода из строя всего изделия. Прочность материала в основном зависит от связки между зернами КНБ на больших и на малых расстояниях. Известно 5, что НТ/НВ снижают параметры синтеза КНБ и позволяют получать новые материалы, в которых частицы КНБ связаны прочными НТ/НВ на расстояниях, значительно превосходящих размеры зерна, причем прочные НТ/НВ играют роль не только связующего между зернами, но и арматуры для материала в целом. 2 10859 1 2008.06.30 Очевидна перспективность поликристаллических композиционных сверхтвердых алмаз-КНБ 6 материалов инструментального назначения. Алмаз тверже КНБ, но обладает меньшей термостойкостью. Композиционный материал алмаз-КНБ тверже КНБ с термостойкостью выше, чем у алмаза. Наличие НТ/НВ в материале, связывающих сверхтвердые зерна на больших расстояниях, обеспечивает прочность компактного изделия как целого и возможность его использования для инструментов. Шихта для получения ПКСТМ 3 по своей сущности наиболее близка к предлагаемому изобретению и выбрана в качестве прототипа. Общим существенным признаком прототипа и заявляемого объекта является присутствие в шихте графита, графитоподобного нитрида бора и бора. Задачей, решаемой настоящим изобретением, является повышение прочности на сжатие ПКСТМ за счет создания в синтезируемом материале ультратонкой структуры, выполняющей роль связующей зерна СТМ на больших и малых расстояниях связки - НТ/НВ,причем прочные НТ/НВ играют роль не только связующего между зернами, но и арматуры для материала в целом. Поставленная задача решается тем, что шихта для получения ПКСТМ на основе алмаза и кубического нитрида бора, включающая графит, графитоподобный нитрид бора и бор, дополнительно содержит нанотрубки/нановолокна при следующем соотношении компонентов, мас.графит 3-90 графитоподобный нитрид бора 3-90 бор 1-10 нанотрубки/нановолокна 0,1-40,0. Сопоставительный анализ нового решения с прототипом показывает, что заявляемая шихта отличается от известной тем, что содержит дополнительно нанотрубки/нановолокна. Таким образом, заявляемая шихта соответствует критерию изобретения новизна. Известно 4-6, что прочные НТ/НВ, вводимые в шихту, играют роль не только связующего между зернами, цементирующей и пластифицирующей связкой для кристаллов алмаза и кубического нитрида бора, но и арматурой для материала в целом. НТ/НВ обладают высокой каталитической активностью, способствуют полному превращению исходных не плотных материалов в плотные фазы и формированию мелкозернистой структуры получаемого поликристалла. Введение в шихту бора в количестве,меньшем 1 мас. , и НТ/НВ, меньшем 0,1 мас. , не обеспечивает необходимого каталитического действия, в результате чего в поликристалле остается некоторое количество графита и гексагонального нитрида бора, снижающих его прочностные свойства. Большое количество добавок, превышающее 40 мас. , также приводит к снижению прочности композита из-за снижения доли основного функционального материала. При содержании в шихте графита в количестве, меньшем 3 мас. , падает износостойкость поликристалла, при содержании нитрида бора в количестве, меньшем 3 мас. ,уменьшается его работоспособность из-за уменьшения термостойкости материала. Композит из распределенных зерен алмаза и кубического нитрида бора, связанных прочными НТ/НВ, играющими роль не только связующего между зернами, цементирующей и пластифицирующей связки для кристаллов алмаза и кубического нитрида бора, но и арматурой для материала в целом, с распределенным в ней карбидом бора, обладает высокой прочностью, износостойкостью и обеспечивает свойство самозатачиваемости. Последнее осуществляется за счет присутствия в составе композиционного материала твердых и сверхтвердых составляющих с различной термостойкостью, теплопроводностью, твердостью и абразивностью алмаза, кубического нитрида бора, НТ/НВ и карбида бора. Присутствие нескольких фаз с различными твердостью и износостойкостью приво 3 10859 1 2008.06.30 дит к тому, что более крупные зерна алмаза и несколько уступающие им по твердости зерна кубического нитрида бора постепенно обнажаются из поликристалла, обеспечивая его высокую работоспособность. Карбид бора является высокотвердым и тугоплавким материалом и не приводит к потере механических свойств поликристалла. НТ/НВ также являются очень прочными материалами. Таким образом, заявляемое решение соответствует критерию существенные отличия. Использование предлагаемой шихты для получения ПКСТМ алмаз-кубический нитрид бора-НТ/НВ из графита и графитоподобного нитрида бора с использованием НТ/НВ осуществляется следующим образом. Из порошков графита, аморфного бора, графитоподобного нитрида бора и НТ/НВ приготавливается смесь с заданным соотношением компонентов и тщательно перемешивается. Из приготовленной смеси прессуются таблетки, которые подвергаются термобарической обработке в области стабильности плотных модификаций (алмаза и кубического нитрида бора). Примеры получения поликристаллического материала алмаз-кубический нитрид бора-НТ/НВ из предлагаемой шихты. Пример 1. Исходная шихта приготавливалась в виде гомогенной смеси графита, аморфного бора,графитоподобного нитрида бора и нанотрубок/нановолокон при следующем соотношении компонентов, мас.графит 45,0 аморфный бор 5,0 графитоподобный нитрид бора 35,0 нанотрубки/нановолокна 15,0. В качестве исходных материалов использовались 1. Графит марки ГС-2 2. Аморфный бор 3. Гексагональный нитрид бора (ТУ 2036-1045-88) 4. Нанотрубки/нановолокна производства АНК ИТМО НАНБ. Для получения гомогенной смеси шихта перемешивалась в вибромельнице. Из шихты прессовались таблетки, которые затем помещались в цилиндрические нагреватели из смеси графита с нитридом бора, а затем в контейнеры высокого давления типа наковальня с лункой. Такая сборка подвергалась воздействию высоких давления и температуры в области стабильности плотных фаз углерода и нитрида бора на прессовой установке ДО 138 А. Рентгеновский фазовый анализ показал, что образцы содержат алмаз, кубический нитрид бора, нанотрубки/нановолокна и карбид бора. Предел прочности на сжатие полученных поликристаллов оказался равным 3,7 ГПа. Стойкость к абразивному износу составила 0,005 мм/км. Результаты испытаний свойств ПКСТМ, полученных из предлагаемой шихты, сведены в таблицу. Результаты проведенных испытаний показывают, что материал, полученный из заявленной шихты, обеспечивает более высокую прочность на сжатие ПКСТМ при сравнимой с материалом, полученным из шихты прототипа, высокой абразивной стойкости. 10859 1 2008.06.30 Состав шихты и свойства поликристаллического композиционного сверхтвердого материала Состав шихты, мас.Свойства нанотрубАбразивнаяп/п Нитрид Прочность на ки/наностойкость,Графит Бор бора сжатие, ГПа волокна мкм/км 1 6 1 91 2 2,5 350 2 91 2 5 2 2,4 340 3 47 0,5 47 5,5 2,6 270 4 44,9 7 48,05 0,05 2,3 320 5 4 1 94,0 1 2,2 310 6 94,0 1 4 1 2,3 260 7 28 3 28 41 2,7 350 8 47,5 1 47,5 4 3,5 15 9 45,0 5 35,0 15 3,7 5 10 40,0 5 45,0 10 3,6 6 11 41 8 41 10 3,5 6 12 40 6 44 10 3,5 5 прототип 46,5 2 46,5 3,6 5 Источники информации 1. Патент США 4150098, НКИ 75-238, 1981. 2. Мазуренко , Гатальский Г.В., Ракицкий Э.Б. и др. Алмазообразование и взаимодействие в системе углерод-бор при высоких давлении и температуре // Неорганические материалы. - 1995. - Т. 31. -1. - С. 51-54. 3. Патент РБ 7925, МПК С 01 В 31/06, 21/064, 2006. 4. Патент РБ на полезную модель 2588, МПК В 24 3/34, 2006. 5. Патент РБ на полезную модель 2642, МПК В 24 3/04, 3/34, 2006. 6. Патент РБ на полезную модель 2484, МПК В 24 3/06, 3/34, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
