Способ пломбирования корневых каналов зуба и устройство для его осуществления

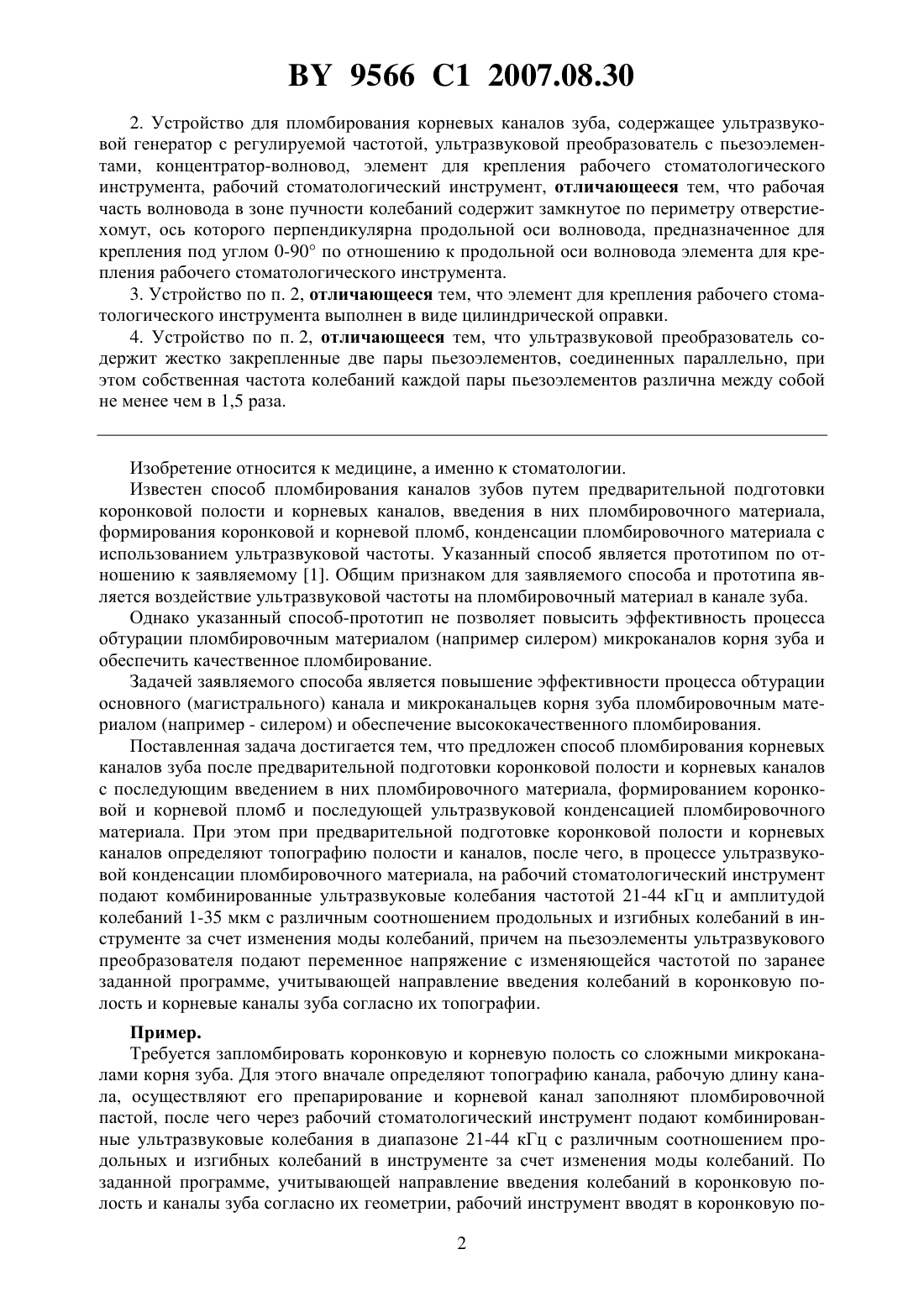

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПЛОМБИРОВАНИЯ КОРНЕВЫХ КАНАЛОВ ЗУБА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявители Лобко Владимир Андреевич Костецкий Юрий Аурелович Минченя Владимир Тимофеевич Коваленко Юрий Дмитриевич(72) Авторы Лобко Владимир Андреевич Костецкий Юрий Аурелович Минченя Владимир Тимофеевич Коваленко Юрий Дмитриевич(73) Патентообладатели Лобко Владимир Андреевич Костецкий Юрий Аурелович Минченя Владимир Тимофеевич Коваленко Юрий Дмитриевич(57) 1. Способ пломбирования корневых каналов зуба путем предварительной подготовки коронковой полости и корневых каналов, введения в них пломбировочного материала,формирования коронковой и корневой пломб и последующей ультразвуковой конденсации пломбировочного материала, отличающийся тем, что при предварительной подготовке коронковой полости и корневых каналов определяют топографию полости и каналов, после чего в процессе ультразвуковой конденсации пломбировочного материала на рабочий стоматологический инструмент подают комбинированные ультразвуковые колебания частотой 21-44 кГц и амплитудой 1-35 мкм с различным соотношением продольных и изгибных колебаний в инструменте за счет изменения моды колебаний, причем на пьезоэлементы ультразвукового преобразователя подают переменное напряжение с изменяющейся частотой по заранее заданной программе, учитывающей направление введения колебаний в коронковую полость и корневые каналы зуба согласно их топографии. 9566 1 2007.08.30 2. Устройство для пломбирования корневых каналов зуба, содержащее ультразвуковой генератор с регулируемой частотой, ультразвуковой преобразователь с пьезоэлементами, концентратор-волновод, элемент для крепления рабочего стоматологического инструмента, рабочий стоматологический инструмент, отличающееся тем, что рабочая часть волновода в зоне пучности колебаний содержит замкнутое по периметру отверстиехомут, ось которого перпендикулярна продольной оси волновода, предназначенное для крепления под углом 0-90 по отношению к продольной оси волновода элемента для крепления рабочего стоматологического инструмента. 3. Устройство по п. 2, отличающееся тем, что элемент для крепления рабочего стоматологического инструмента выполнен в виде цилиндрической оправки. 4. Устройство по п. 2, отличающееся тем, что ультразвуковой преобразователь содержит жестко закрепленные две пары пьезоэлементов, соединенных параллельно, при этом собственная частота колебаний каждой пары пьезоэлементов различна между собой не менее чем в 1,5 раза. Изобретение относится к медицине, а именно к стоматологии. Известен способ пломбирования каналов зубов путем предварительной подготовки коронковой полости и корневых каналов, введения в них пломбировочного материала,формирования коронковой и корневой пломб, конденсации пломбировочного материала с использованием ультразвуковой частоты. Указанный способ является прототипом по отношению к заявляемому 1. Общим признаком для заявляемого способа и прототипа является воздействие ультразвуковой частоты на пломбировочный материал в канале зуба. Однако указанный способ-прототип не позволяет повысить эффективность процесса обтурации пломбировочным материалом (например силером) микроканалов корня зуба и обеспечить качественное пломбирование. Задачей заявляемого способа является повышение эффективности процесса обтурации основного (магистрального) канала и микроканальцев корня зуба пломбировочным материалом (например - силером) и обеспечение высококачественного пломбирования. Поставленная задача достигается тем, что предложен способ пломбирования корневых каналов зуба после предварительной подготовки коронковой полости и корневых каналов с последующим введением в них пломбировочного материала, формированием коронковой и корневой пломб и последующей ультразвуковой конденсацией пломбировочного материала. При этом при предварительной подготовке коронковой полости и корневых каналов определяют топографию полости и каналов, после чего, в процессе ультразвуковой конденсации пломбировочного материала, на рабочий стоматологический инструмент подают комбинированные ультразвуковые колебания частотой 21-44 кГц и амплитудой колебаний 1-35 мкм с различным соотношением продольных и изгибных колебаний в инструменте за счет изменения моды колебаний, причем на пьезоэлементы ультразвукового преобразователя подают переменное напряжение с изменяющейся частотой по заранее заданной программе, учитывающей направление введения колебаний в коронковую полость и корневые каналы зуба согласно их топографии. Пример. Требуется запломбировать коронковую и корневую полость со сложными микроканалами корня зуба. Для этого вначале определяют топографию канала, рабочую длину канала, осуществляют его препарирование и корневой канал заполняют пломбировочной пастой, после чего через рабочий стоматологический инструмент подают комбинированные ультразвуковые колебания в диапазоне 21-44 кГц с различным соотношением продольных и изгибных колебаний в инструменте за счет изменения моды колебаний. По заданной программе, учитывающей направление введения колебаний в коронковую полость и каналы зуба согласно их геометрии, рабочий инструмент вводят в коронковую по 2 9566 1 2007.08.30 лость и каналы зуба, плавно изменяют частоту питающего напряжения, подаваемого на пьезоэлементы ультразвукового преобразователя и тем самым изменяют моду колебаний в зависимости от того, какая пара пьезопластин находится в области резонанса. Это, в свою очередь, приводит к изменению частоты и амплитуды изгибных и продольных колебаний рабочего инструмента в соответствии с формой канала, что позволяет повысить качество и гомогенность пломбирования сложных каналов. Известно устройство для пломбирования зуба с концентратором-волноводом, к рабочей части которого при помощи цангового зажима жестко подсоединенного к волноводу,подсоединяются стоматологические инструменты 2. Данное устройство является прототипом по отношению к заявляемому 2. Общими признаками для заявляемого устройства и прототипа является наличие ультразвукового генератора с регулируемой частотой, ультразвукового преобразователя с пьезоэлементами, волновода концентратора, элемента для крепления рабочего стоматологического инструмента и рабочего стоматологического инструмента. Однако устройство-прототип обладает следующими недостатками при указанном креплении волновода с преобразователем невозможно изменять направление введения колебаний в рабочую зону невозможно изменять соотношение продольных и изгибных колебаний в рабочем инструменте и перемещать пучность колебаний по длине рабочей части инструмента, за счет изменения моды колебаний, что не позволяет повысить эффективность процесса пломбирования пломбировочным материалом в коронковой полости и микроканалов корня зуба и обеспечить качество пломбирования сложных каналов. Поставленная задача достигается тем, что предложено устройство для пломбирования каналов зуба, содержащее ультразвуковой генератор с регулируемой частотой, ультразвуковой преобразователь с пьезоэлементами, концентратор-волновод, элемент для крепления рабочего стоматологического инструмента, рабочий стоматологический инструмент,при этом рабочая часть концентратора-волновода в зоне пучности колебаний имеет замкнутое по периметру отверстие-хомут, ось которого перпендикулярна продольной оси волновода, предназначенное для крепления под углом от 0-90 по отношению к продольной оси волновода элемента для крепления рабочего стоматологического инструмента. При этом элемент для крепления рабочего стоматологического инструмента выполнен в виде цилиндрической оправки. При этом ультразвуковой преобразователь содержит жестко закрепленные две пары пьезоэлементов соединенных параллельно, и собственная частота колебаний каждой пары пьезоэлементов различна между собой не менее чем в 1,5 раза. Заявляемое устройство иллюстрируется фиг. 1, 2, где на фиг. 1 изображено заявляемое устройство, на фиг. 2 - вид по стрелке А. Фиг. 1 1 - ультразвуковой генератор с регулируемой частотой 2 - ультразвуковой преобразователь 3 - пьезоэлементы с резонансной частотой 26 кГц 4 - пьезоэлементы с резонансной частотой 44 кГц 5 - волновод 6 - цилиндрическая оправка, образующая с волноводом 5 вращательную кинематическую пару 7 - рабочий инструмент 8 - зажимной винт для закрепления цилиндрической оправки 6 и образования акустического перехода. Устройство работает следующим образом. Цилиндрическая оправка 6 устанавливается в отверстие волновода 5 и закрепляется винтом 8. Рабочий инструмент 7 закрепляется в цилиндрической вставке 6 и может поворачиваться на угол а. Для обеспечения передачи ультразвуковых колебаний с минимальными потерями отверстие в волноводе 5 имеет отверстие-хомут. Рабочий инструмент 7 устанавливается в рабочем положении в зависимости от того, какое направление колебаний в инструменте выбрано преобладающим, и фиксируется от проворота винтом 8. От генератора 1 напряжение ультразвуковой частоты подается на пьезоэлементы 3 и 4, соединенные попарно. От ультразвукового преобразователя 2 механические колебания ультразвуковой частоты передаются по волноводу 5 через цилиндрическую оправку 6 к рабочему инструменту 7. При плавном изменении частоты питаю 3 9566 1 2007.08.30 щего напряжения от генератора изменяется мода колебаний в зависимости от того, какая пара пьезопластин находится в области резонанса. Это, в свою очередь, приводит к изменению частоты и амплитуды изгибных и продольных колебаний рабочего инструмента. Пример. Требуется пломбирование сложных каналов зуба. Для этого определяют геометрию канала, рабочую длину канала, осуществляют его препарирование и корневой канал заполняют пломбировочной пастой, на которую воздействуют ультразвуковыми колебаниями различного направления через инструмент. По заданной программе плавно изменяют частоту питающего напряжения и тем самым изменяют моду колебаний. Инструмент колеблется в тех направлениях, которые соответствуют геометрии коронковой полости и корневых каналов, и обеспечивает качество заполнения сложных каналов пломбировочным материалом. Таким образом, заявляемый способ и устройство позволяют получить следующий технический результат обеспечить качественную обтурацию пломбировочным материалом по всей длине микроканалов зуба (3 пломбирование), что в свою очередь способствует снижению развития осложнений и повышает качество эндодонтического лечения зубов. Источники информации 1. А.с. СССР 1491499, МПК А 61 С 5/04, 1987 (прототип по способу). 2. Патент РФ 2112453, МПК А 61 С 5/04, 1998 (прототип по устройству). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
