Устройство для оценки способности сохранять равновесие

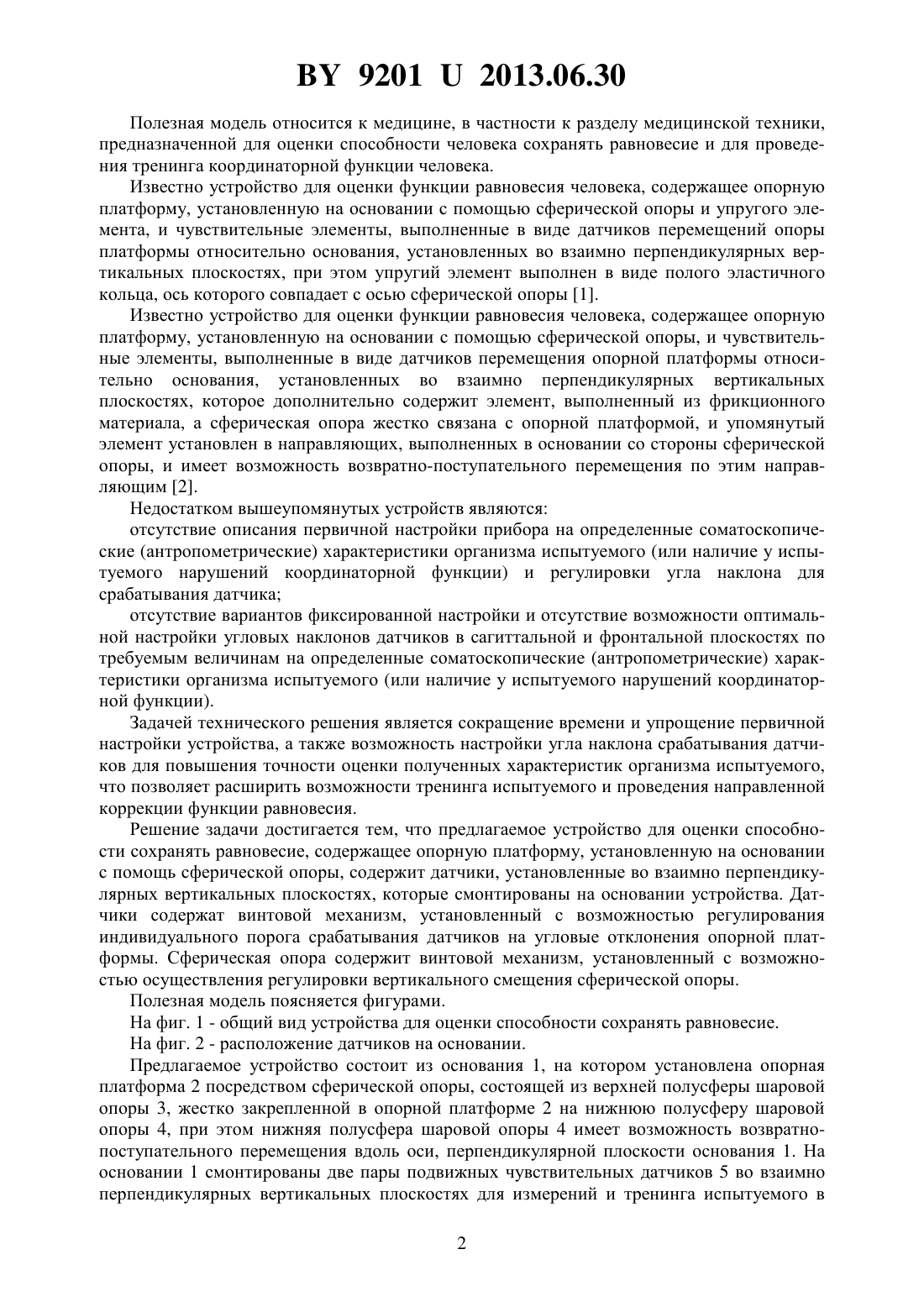

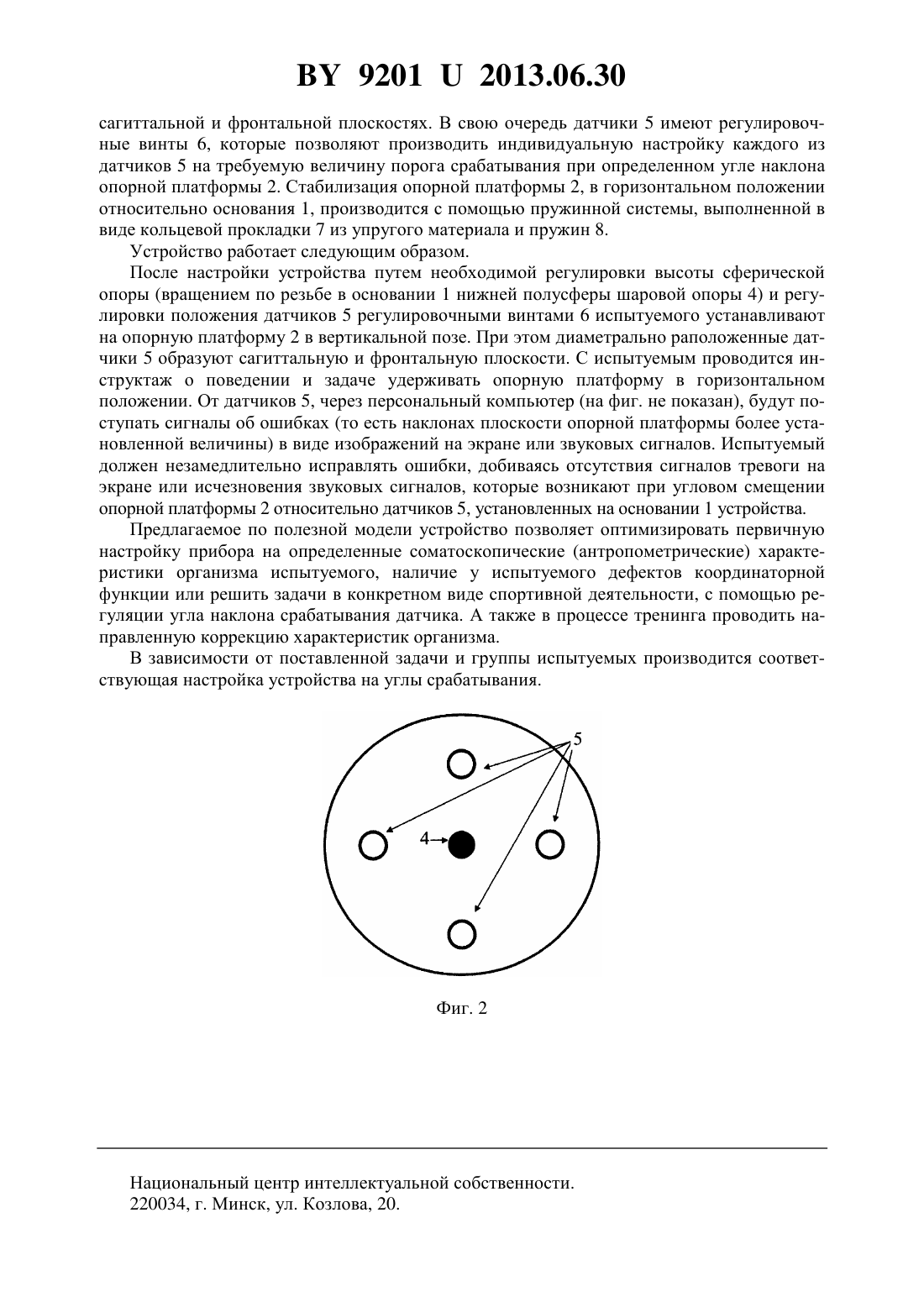

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ СПОСОБНОСТИ СОХРАНЯТЬ РАВНОВЕСИЕ(71) Заявители Качинский Александр Николаевич Королнок Андрей Викторович Ляльковский Юрий Михайлович Незнамов Олег Иванович(72) Авторы Качинский Александр Николаевич Королнок Андрей Викторович Ляльковский Юрий Михайлович Незнамов Олег Иванович(73) Патентообладатели Качинский Александр Николаевич Королнок Андрей Викторович Ляльковский Юрий Михайлович Незнамов Олег Иванович(57) 1. Устройство для оценки способности сохранять равновесие, содержащее опорную платформу, установленную на основании с помощью сферической опоры, датчики, установленные во взаимно перпендикулярных вертикальных плоскостях, отличающееся тем,что датчики смонтированы на основании устройства. 2. Устройство по п. 1, отличающееся тем, что датчики содержат винтовой механизм,установленный с возможностью регулирования индивидуального порога срабатывания датчиков на угловые отклонения опорной платформы. 3. Устройство по п. 1 или 2, отличающееся тем, что сферическая опора содержит винтовой механизм, установленный с возможностью осуществления регулировки вертикального смещения сферической опоры. 92012013.06.30 Полезная модель относится к медицине, в частности к разделу медицинской техники,предназначенной для оценки способности человека сохранять равновесие и для проведения тренинга координаторной функции человека. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и упругого элемента, и чувствительные элементы, выполненные в виде датчиков перемещений опоры платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, при этом упругий элемент выполнен в виде полого эластичного кольца, ось которого совпадает с осью сферической опоры 1. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры, и чувствительные элементы, выполненные в виде датчиков перемещения опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, которое дополнительно содержит элемент, выполненный из фрикционного материала, а сферическая опора жестко связана с опорной платформой, и упомянутый элемент установлен в направляющих, выполненных в основании со стороны сферической опоры, и имеет возможность возвратно-поступательного перемещения по этим направляющим 2. Недостатком вышеупомянутых устройств являются отсутствие описания первичной настройки прибора на определенные соматоскопические (антропометрические) характеристики организма испытуемого (или наличие у испытуемого нарушений координаторной функции) и регулировки угла наклона для срабатывания датчика отсутствие вариантов фиксированной настройки и отсутствие возможности оптимальной настройки угловых наклонов датчиков в сагиттальной и фронтальной плоскостях по требуемым величинам на определенные соматоскопические (антропометрические) характеристики организма испытуемого (или наличие у испытуемого нарушений координаторной функции). Задачей технического решения является сокращение времени и упрощение первичной настройки устройства, а также возможность настройки угла наклона срабатывания датчиков для повышения точности оценки полученных характеристик организма испытуемого,что позволяет расширить возможности тренинга испытуемого и проведения направленной коррекции функции равновесия. Решение задачи достигается тем, что предлагаемое устройство для оценки способности сохранять равновесие, содержащее опорную платформу, установленную на основании с помощь сферической опоры, содержит датчики, установленные во взаимно перпендикулярных вертикальных плоскостях, которые смонтированы на основании устройства. Датчики содержат винтовой механизм, установленный с возможностью регулирования индивидуального порога срабатывания датчиков на угловые отклонения опорной платформы. Сферическая опора содержит винтовой механизм, установленный с возможностью осуществления регулировки вертикального смещения сферической опоры. Полезная модель поясняется фигурами. На фиг. 1 - общий вид устройства для оценки способности сохранять равновесие. На фиг. 2 - расположение датчиков на основании. Предлагаемое устройство состоит из основания 1, на котором установлена опорная платформа 2 посредством сферической опоры, состоящей из верхней полусферы шаровой опоры 3, жестко закрепленной в опорной платформе 2 на нижнюю полусферу шаровой опоры 4, при этом нижняя полусфера шаровой опоры 4 имеет возможность возвратнопоступательного перемещения вдоль оси, перпендикулярной плоскости основания 1. На основании 1 смонтированы две пары подвижных чувствительных датчиков 5 во взаимно перпендикулярных вертикальных плоскостях для измерений и тренинга испытуемого в 2 92012013.06.30 сагиттальной и фронтальной плоскостях. В свою очередь датчики 5 имеют регулировочные винты 6, которые позволяют производить индивидуальную настройку каждого из датчиков 5 на требуемую величину порога срабатывания при определенном угле наклона опорной платформы 2. Стабилизация опорной платформы 2, в горизонтальном положении относительно основания 1, производится с помощью пружинной системы, выполненной в виде кольцевой прокладки 7 из упругого материала и пружин 8. Устройство работает следующим образом. После настройки устройства путем необходимой регулировки высоты сферической опоры (вращением по резьбе в основании 1 нижней полусферы шаровой опоры 4) и регулировки положения датчиков 5 регулировочными винтами 6 испытуемого устанавливают на опорную платформу 2 в вертикальной позе. При этом диаметрально раположенные датчики 5 образуют сагиттальную и фронтальную плоскости. С испытуемым проводится инструктаж о поведении и задаче удерживать опорную платформу в горизонтальном положении. От датчиков 5, через персональный компьютер (на фиг. не показан), будут поступать сигналы об ошибках (то есть наклонах плоскости опорной платформы более установленной величины) в виде изображений на экране или звуковых сигналов. Испытуемый должен незамедлительно исправлять ошибки, добиваясь отсутствия сигналов тревоги на экране или исчезновения звуковых сигналов, которые возникают при угловом смещении опорной платформы 2 относительно датчиков 5, установленных на основании 1 устройства. Предлагаемое по полезной модели устройство позволяет оптимизировать первичную настройку прибора на определенные соматоскопические (антропометрические) характеристики организма испытуемого, наличие у испытуемого дефектов координаторной функции или решить задачи в конкретном виде спортивной деятельности, с помощью регуляции угла наклона срабатывания датчика. А также в процессе тренинга проводить направленную коррекцию характеристик организма. В зависимости от поставленной задачи и группы испытуемых производится соответствующая настройка устройства на углы срабатывания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
