Устройство для оценки функции равновесия человека

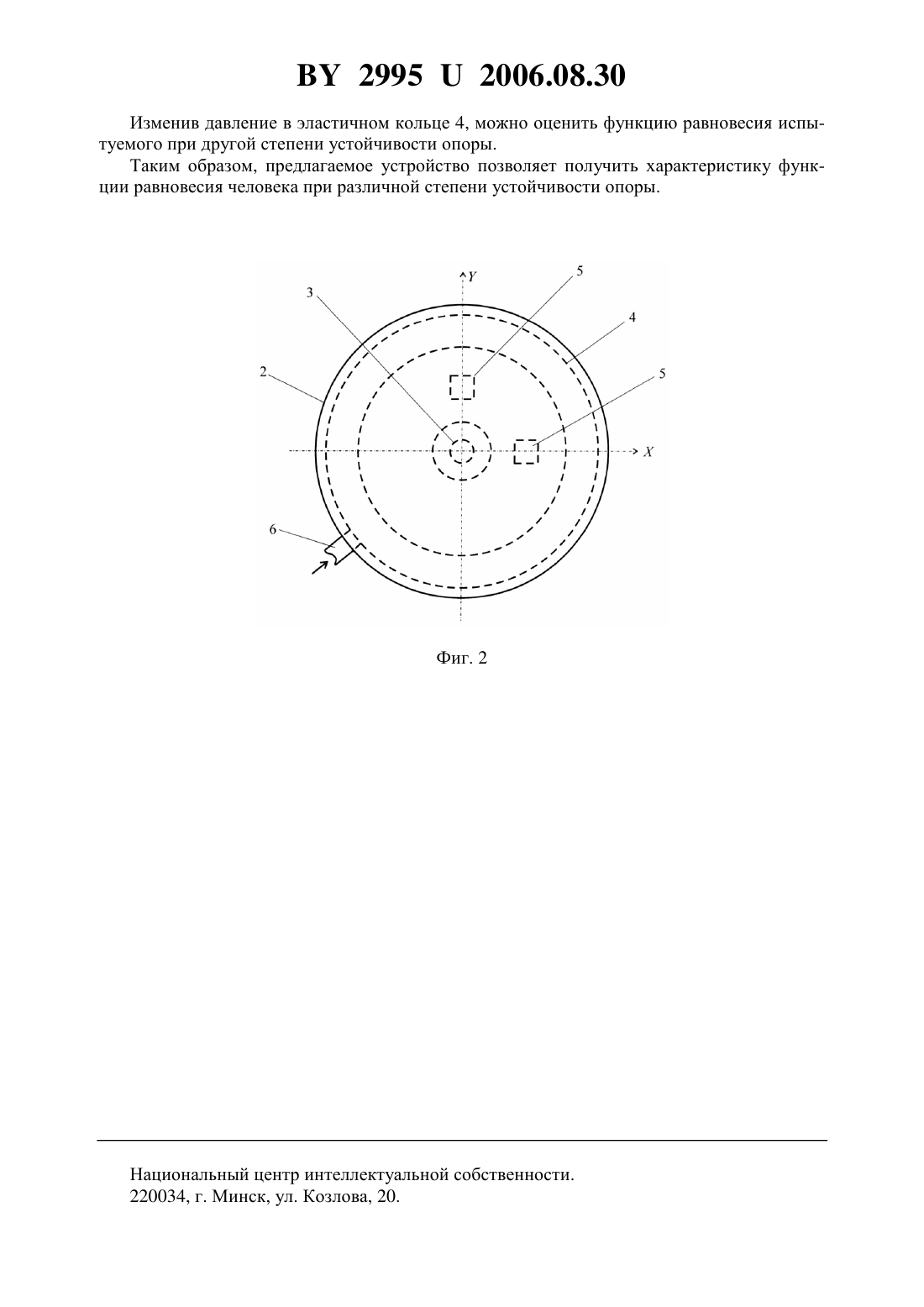

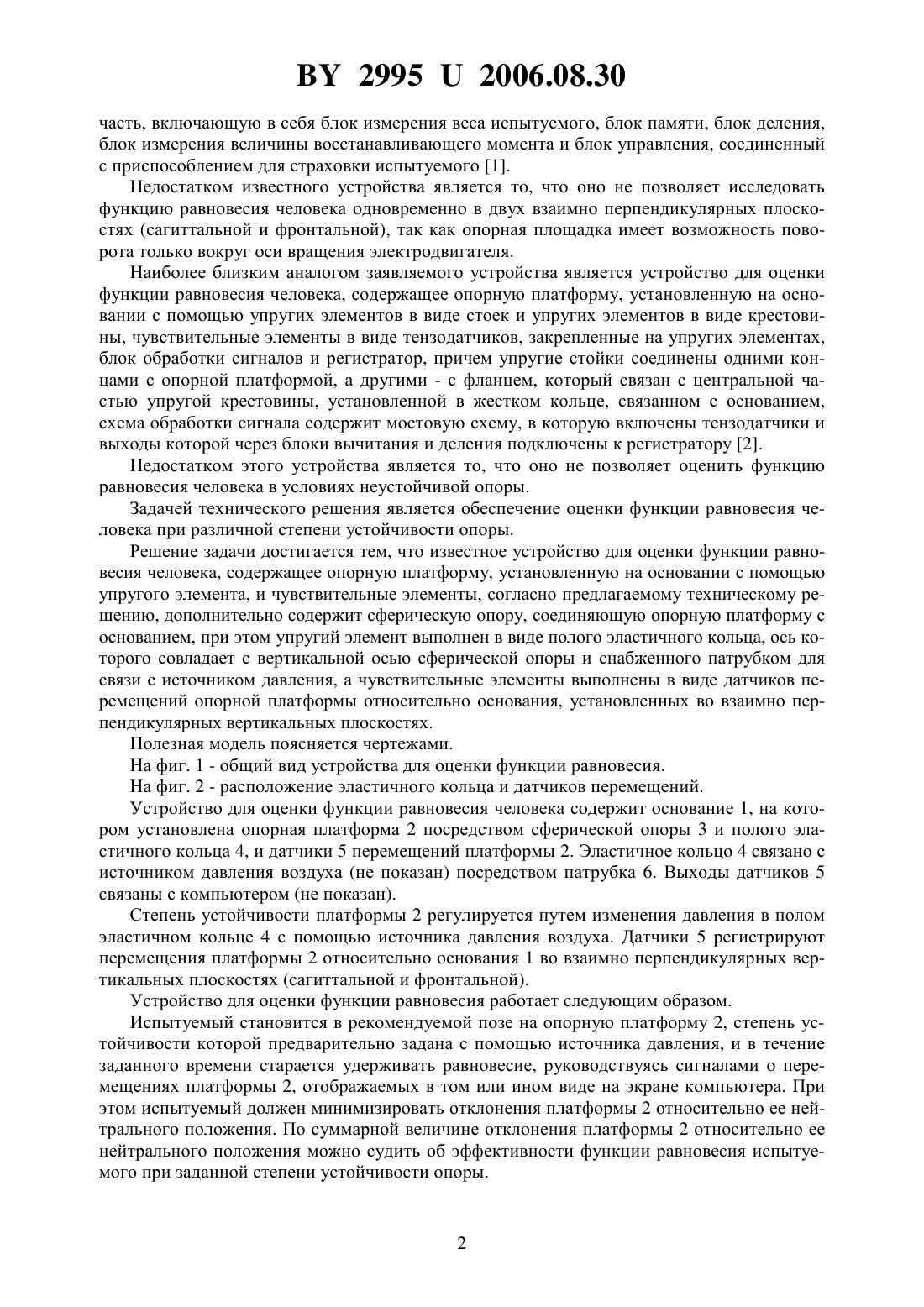

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ ЧЕЛОВЕКА(71) Заявитель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(57) Устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругого элемента, и чувствительные элементы, отличающееся тем, что оно дополнительно содержит сферическую опору,соединяющую опорную платформу с основанием, при этом упругий элемент выполнен в виде полого эластичного кольца, ось которого совпадает с вертикальной осью сферической опоры, и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях. Фиг. 1 Полезная модель относится к медицине и может быть использована для диагностики и тренинга функции равновесия человека. Известно устройство для определения устойчивости равновесия человека, содержащее опорную площадку, соединенную с электродвигателем, тензодатчики и измерительную 29952006.08.30 часть, включающую в себя блок измерения веса испытуемого, блок памяти, блок деления,блок измерения величины восстанавливающего момента и блок управления, соединенный с приспособлением для страховки испытуемого 1. Недостатком известного устройства является то, что оно не позволяет исследовать функцию равновесия человека одновременно в двух взаимно перпендикулярных плоскостях (сагиттальной и фронтальной), так как опорная площадка имеет возможность поворота только вокруг оси вращения электродвигателя. Наиболее близким аналогом заявляемого устройства является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругих элементов в виде стоек и упругих элементов в виде крестовины, чувствительные элементы в виде тензодатчиков, закрепленные на упругих элементах,блок обработки сигналов и регистратор, причем упругие стойки соединены одними концами с опорной платформой, а другими - с фланцем, который связан с центральной частью упругой крестовины, установленной в жестком кольце, связанном с основанием,схема обработки сигнала содержит мостовую схему, в которую включены тензодатчики и выходы которой через блоки вычитания и деления подключены к регистратору 2. Недостатком этого устройства является то, что оно не позволяет оценить функцию равновесия человека в условиях неустойчивой опоры. Задачей технического решения является обеспечение оценки функции равновесия человека при различной степени устойчивости опоры. Решение задачи достигается тем, что известное устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругого элемента, и чувствительные элементы, согласно предлагаемому техническому решению, дополнительно содержит сферическую опору, соединяющую опорную платформу с основанием, при этом упругий элемент выполнен в виде полого эластичного кольца, ось которого совладает с вертикальной осью сферической опоры и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях. Полезная модель поясняется чертежами. На фиг. 1 - общий вид устройства для оценки функции равновесия. На фиг. 2 - расположение эластичного кольца и датчиков перемещений. Устройство для оценки функции равновесия человека содержит основание 1, на котором установлена опорная платформа 2 посредством сферической опоры 3 и полого эластичного кольца 4, и датчики 5 перемещений платформы 2. Эластичное кольцо 4 связано с источником давления воздуха (не показан) посредством патрубка 6. Выходы датчиков 5 связаны с компьютером (не показан). Степень устойчивости платформы 2 регулируется путем изменения давления в полом эластичном кольце 4 с помощью источника давления воздуха. Датчики 5 регистрируют перемещения платформы 2 относительно основания 1 во взаимно перпендикулярных вертикальных плоскостях (сагиттальной и фронтальной). Устройство для оценки функции равновесия работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2, степень устойчивости которой предварительно задана с помощью источника давления, и в течение заданного времени старается удерживать равновесие, руководствуясь сигналами о перемещениях платформы 2, отображаемых в том или ином виде на экране компьютера. При этом испытуемый должен минимизировать отклонения платформы 2 относительно ее нейтрального положения. По суммарной величине отклонения платформы 2 относительно ее нейтрального положения можно судить об эффективности функции равновесия испытуемого при заданной степени устойчивости опоры. 29952006.08.30 Изменив давление в эластичном кольце 4, можно оценить функцию равновесия испытуемого при другой степени устойчивости опоры. Таким образом, предлагаемое устройство позволяет получить характеристику функции равновесия человека при различной степени устойчивости опоры. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
