Устройство для оценки функции равновесия человека

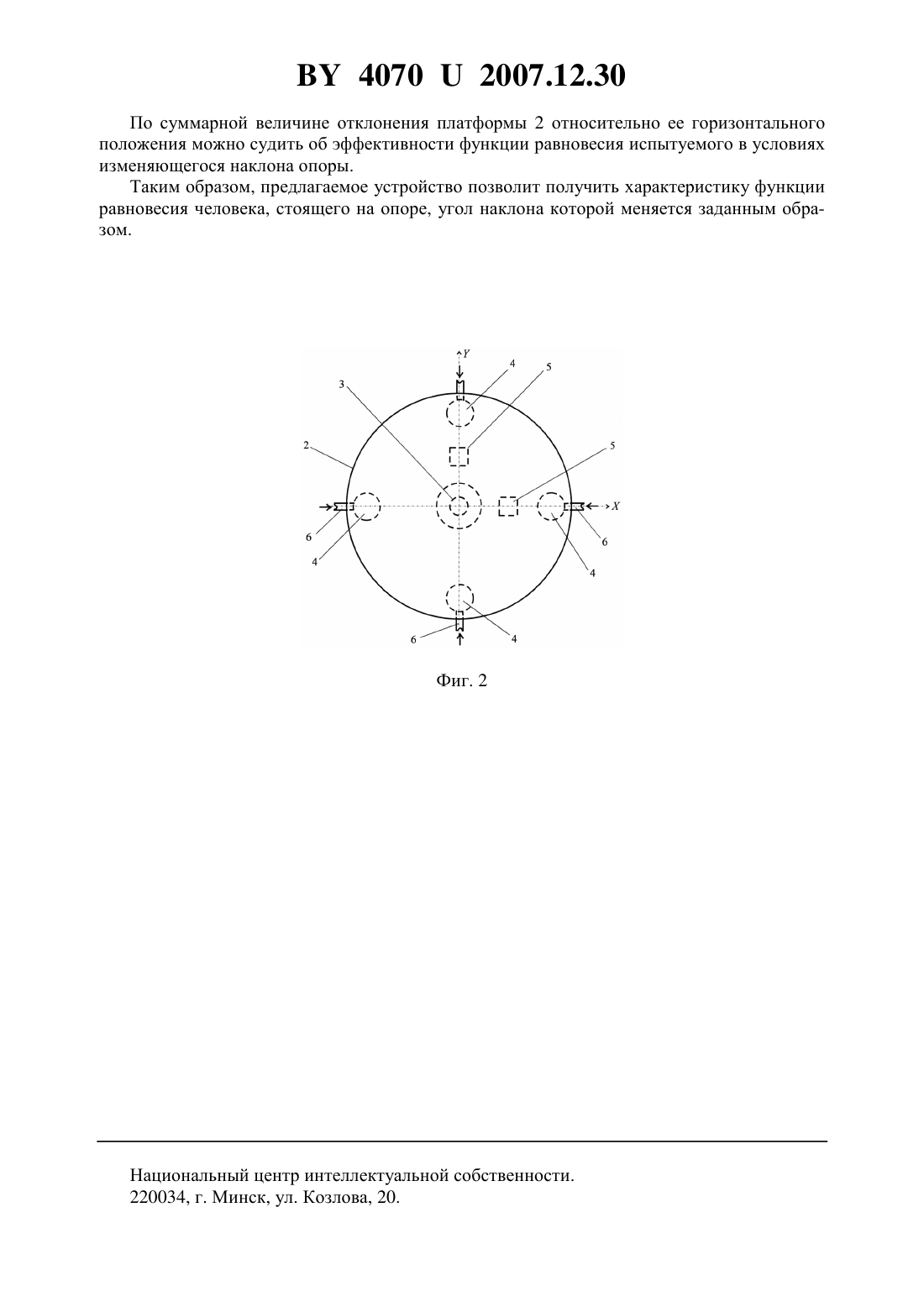

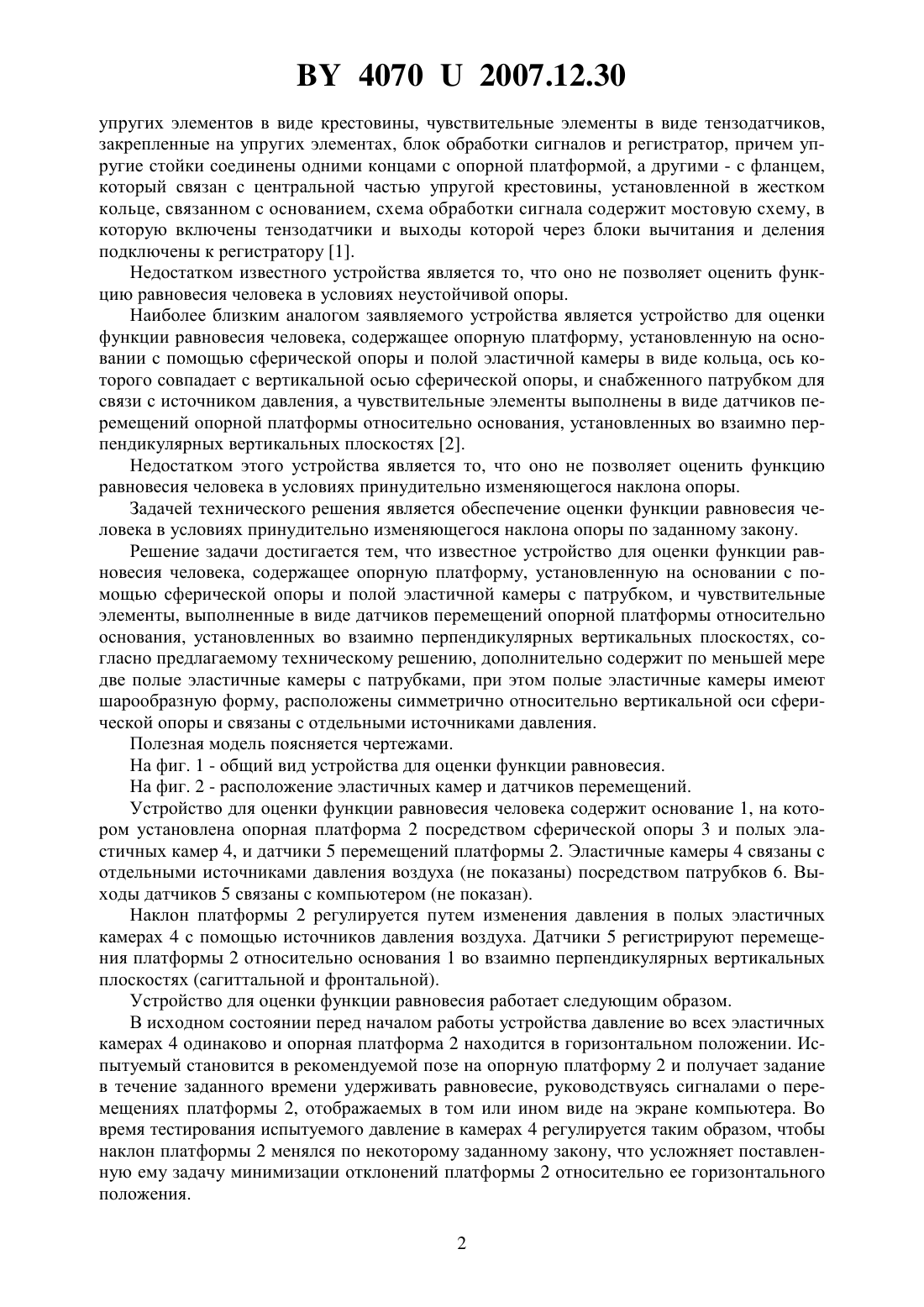

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ ЧЕЛОВЕКА(72) Автор Дубовский Владимир Андрее(22) 2007.06.06 вич(71) Заявитель Государственное научное (73) Патентообладатель Государственное учреждение Объединенный инстинаучное учреждение Объединенный тут машиностроения Национальной институт машиностроения Национальакадемии наук Беларусиной академии наук Беларуси(57) Устройство для оценки функции равновесия человека, содержащее опорную платформу,установленную на основании с помощью сферической опоры и полой эластичной камеры с патрубком, и чувствительные элементы, выполненные в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, отличающееся тем, что оно дополнительно содержит по меньшей мере две полые эластичные камеры с патрубками, при этом полые эластичные камеры имеют шарообразную форму, расположены симметрично относительно вертикальной оси сферической опоры и связаны с отдельными источниками давления. Полезная модель относится к медицине и может быть использована для диагностики и тренинга функции равновесия человека. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругих элементов в виде стоек и 40702007.12.30 упругих элементов в виде крестовины, чувствительные элементы в виде тензодатчиков,закрепленные на упругих элементах, блок обработки сигналов и регистратор, причем упругие стойки соединены одними концами с опорной платформой, а другими - с фланцем,который связан с центральной частью упругой крестовины, установленной в жестком кольце, связанном с основанием, схема обработки сигнала содержит мостовую схему, в которую включены тензодатчики и выходы которой через блоки вычитания и деления подключены к регистратору 1. Недостатком известного устройства является то, что оно не позволяет оценить функцию равновесия человека в условиях неустойчивой опоры. Наиболее близким аналогом заявляемого устройства является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и полой эластичной камеры в виде кольца, ось которого совпадает с вертикальной осью сферической опоры, и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях 2. Недостатком этого устройства является то, что оно не позволяет оценить функцию равновесия человека в условиях принудительно изменяющегося наклона опоры. Задачей технического решения является обеспечение оценки функции равновесия человека в условиях принудительно изменяющегося наклона опоры по заданному закону. Решение задачи достигается тем, что известное устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и полой эластичной камеры с патрубком, и чувствительные элементы, выполненные в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, согласно предлагаемому техническому решению, дополнительно содержит по меньшей мере две полые эластичные камеры с патрубками, при этом полые эластичные камеры имеют шарообразную форму, расположены симметрично относительно вертикальной оси сферической опоры и связаны с отдельными источниками давления. Полезная модель поясняется чертежами. На фиг. 1 - общий вид устройства для оценки функции равновесия. На фиг. 2 - расположение эластичных камер и датчиков перемещений. Устройство для оценки функции равновесия человека содержит основание 1, на котором установлена опорная платформа 2 посредством сферической опоры 3 и полых эластичных камер 4, и датчики 5 перемещений платформы 2. Эластичные камеры 4 связаны с отдельными источниками давления воздуха (не показаны) посредством патрубков 6. Выходы датчиков 5 связаны с компьютером (не показан). Наклон платформы 2 регулируется путем изменения давления в полых эластичных камерах 4 с помощью источников давления воздуха. Датчики 5 регистрируют перемещения платформы 2 относительно основания 1 во взаимно перпендикулярных вертикальных плоскостях (сагиттальной и фронтальной). Устройство для оценки функции равновесия работает следующим образом. В исходном состоянии перед началом работы устройства давление во всех эластичных камерах 4 одинаково и опорная платформа 2 находится в горизонтальном положении. Испытуемый становится в рекомендуемой позе на опорную платформу 2 и получает задание в течение заданного времени удерживать равновесие, руководствуясь сигналами о перемещениях платформы 2, отображаемых в том или ином виде на экране компьютера. Во время тестирования испытуемого давление в камерах 4 регулируется таким образом, чтобы наклон платформы 2 менялся по некоторому заданному закону, что усложняет поставленную ему задачу минимизации отклонений платформы 2 относительно ее горизонтального положения. 2 40702007.12.30 По суммарной величине отклонения платформы 2 относительно ее горизонтального положения можно судить об эффективности функции равновесия испытуемого в условиях изменяющегося наклона опоры. Таким образом, предлагаемое устройство позволит получить характеристику функции равновесия человека, стоящего на опоре, угол наклона которой меняется заданным образом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
