Устройство для оценки функции равновесия человека

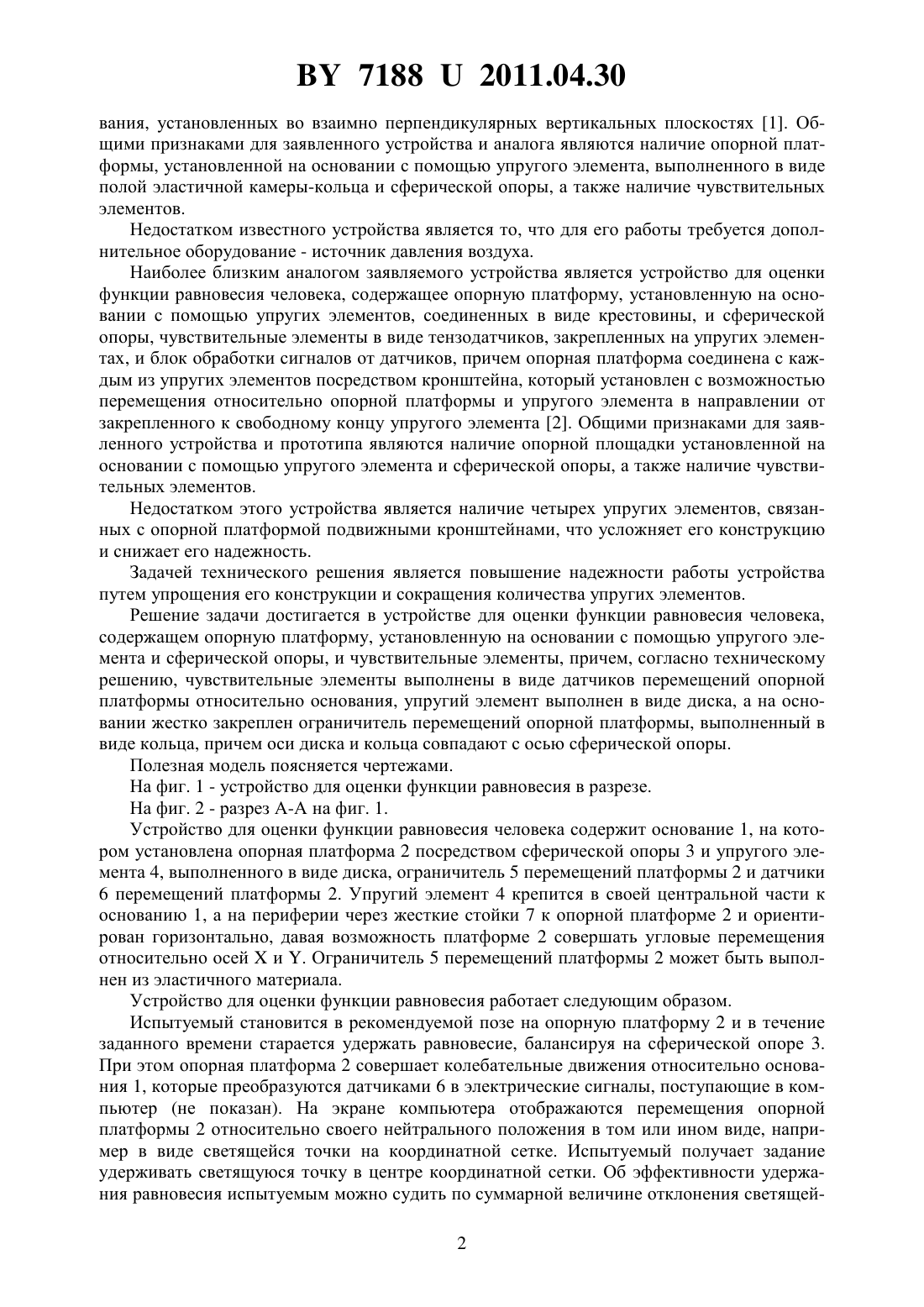

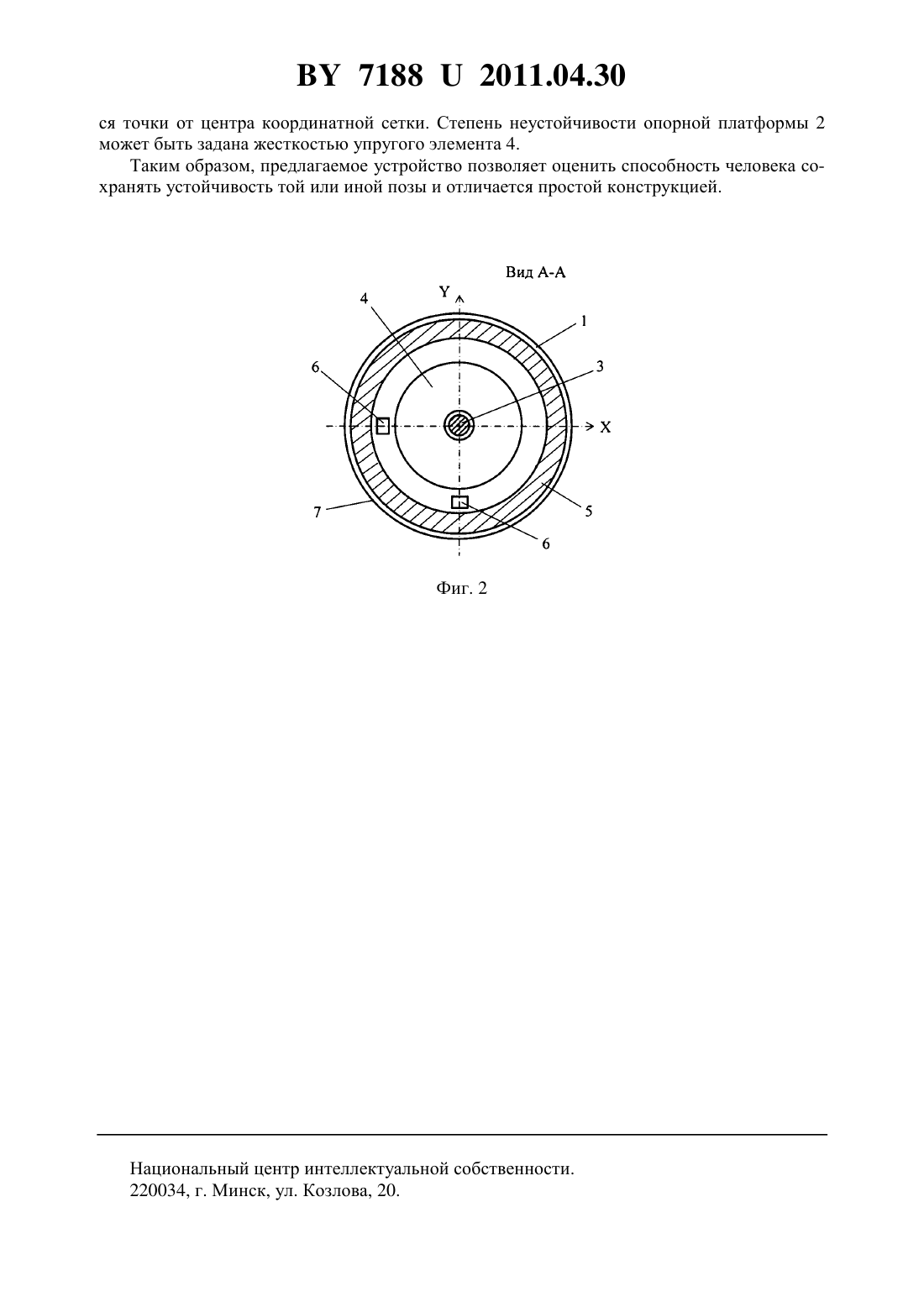

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ ЧЕЛОВЕКА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Дубовский Владимир Андреевич Худницкий Станислав Станиславович Филонов Валерий Петрович Кушнерова Марина Васильевна(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругого элемента и сферической опоры, и чувствительные элементы, отличающееся тем, что чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, упругий элемент выполнен в виде диска, а на основании жестко закреплен ограничитель перемещений опорной платформы, выполненный в виде кольца, причем оси диска и кольца совпадают с осью сферической опоры. Полезная модель относится к медицинской технике и может быть использована для исследования и тренинга функции равновесия человека. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и полой эластичной камеры в виде кольца, ось которого совпадает с вертикальной осью сферической опоры и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно осно 71882011.04.30 вания, установленных во взаимно перпендикулярных вертикальных плоскостях 1. Общими признаками для заявленного устройства и аналога являются наличие опорной платформы, установленной на основании с помощью упругого элемента, выполненного в виде полой эластичной камеры-кольца и сферической опоры, а также наличие чувствительных элементов. Недостатком известного устройства является то, что для его работы требуется дополнительное оборудование - источник давления воздуха. Наиболее близким аналогом заявляемого устройства является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругих элементов, соединенных в виде крестовины, и сферической опоры, чувствительные элементы в виде тензодатчиков, закрепленных на упругих элементах, и блок обработки сигналов от датчиков, причем опорная платформа соединена с каждым из упругих элементов посредством кронштейна, который установлен с возможностью перемещения относительно опорной платформы и упругого элемента в направлении от закрепленного к свободному концу упругого элемента 2. Общими признаками для заявленного устройства и прототипа являются наличие опорной площадки установленной на основании с помощью упругого элемента и сферической опоры, а также наличие чувствительных элементов. Недостатком этого устройства является наличие четырех упругих элементов, связанных с опорной платформой подвижными кронштейнами, что усложняет его конструкцию и снижает его надежность. Задачей технического решения является повышение надежности работы устройства путем упрощения его конструкции и сокращения количества упругих элементов. Решение задачи достигается в устройстве для оценки функции равновесия человека,содержащем опорную платформу, установленную на основании с помощью упругого элемента и сферической опоры, и чувствительные элементы, причем, согласно техническому решению, чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, упругий элемент выполнен в виде диска, а на основании жестко закреплен ограничитель перемещений опорной платформы, выполненный в виде кольца, причем оси диска и кольца совпадают с осью сферической опоры. Полезная модель поясняется чертежами. На фиг. 1 - устройство для оценки функции равновесия в разрезе. На фиг. 2 - разрез А-А на фиг. 1. Устройство для оценки функции равновесия человека содержит основание 1, на котором установлена опорная платформа 2 посредством сферической опоры 3 и упругого элемента 4, выполненного в виде диска, ограничитель 5 перемещений платформы 2 и датчики 6 перемещений платформы 2. Упругий элемент 4 крепится в своей центральной части к основанию 1, а на периферии через жесткие стойки 7 к опорной платформе 2 и ориентирован горизонтально, давая возможность платформе 2 совершать угловые перемещения относительно осейи . Ограничитель 5 перемещений платформы 2 может быть выполнен из эластичного материала. Устройство для оценки функции равновесия работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2 и в течение заданного времени старается удержать равновесие, балансируя на сферической опоре 3. При этом опорная платформа 2 совершает колебательные движения относительно основания 1, которые преобразуются датчиками 6 в электрические сигналы, поступающие в компьютер (не показан). На экране компьютера отображаются перемещения опорной платформы 2 относительно своего нейтрального положения в том или ином виде, например в виде светящейся точки на координатной сетке. Испытуемый получает задание удерживать светящуюся точку в центре координатной сетки. Об эффективности удержания равновесия испытуемым можно судить по суммарной величине отклонения светящей 2 71882011.04.30 ся точки от центра координатной сетки. Степень неустойчивости опорной платформы 2 может быть задана жесткостью упругого элемента 4. Таким образом, предлагаемое устройство позволяет оценить способность человека сохранять устойчивость той или иной позы и отличается простой конструкцией. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
