Стабилограф

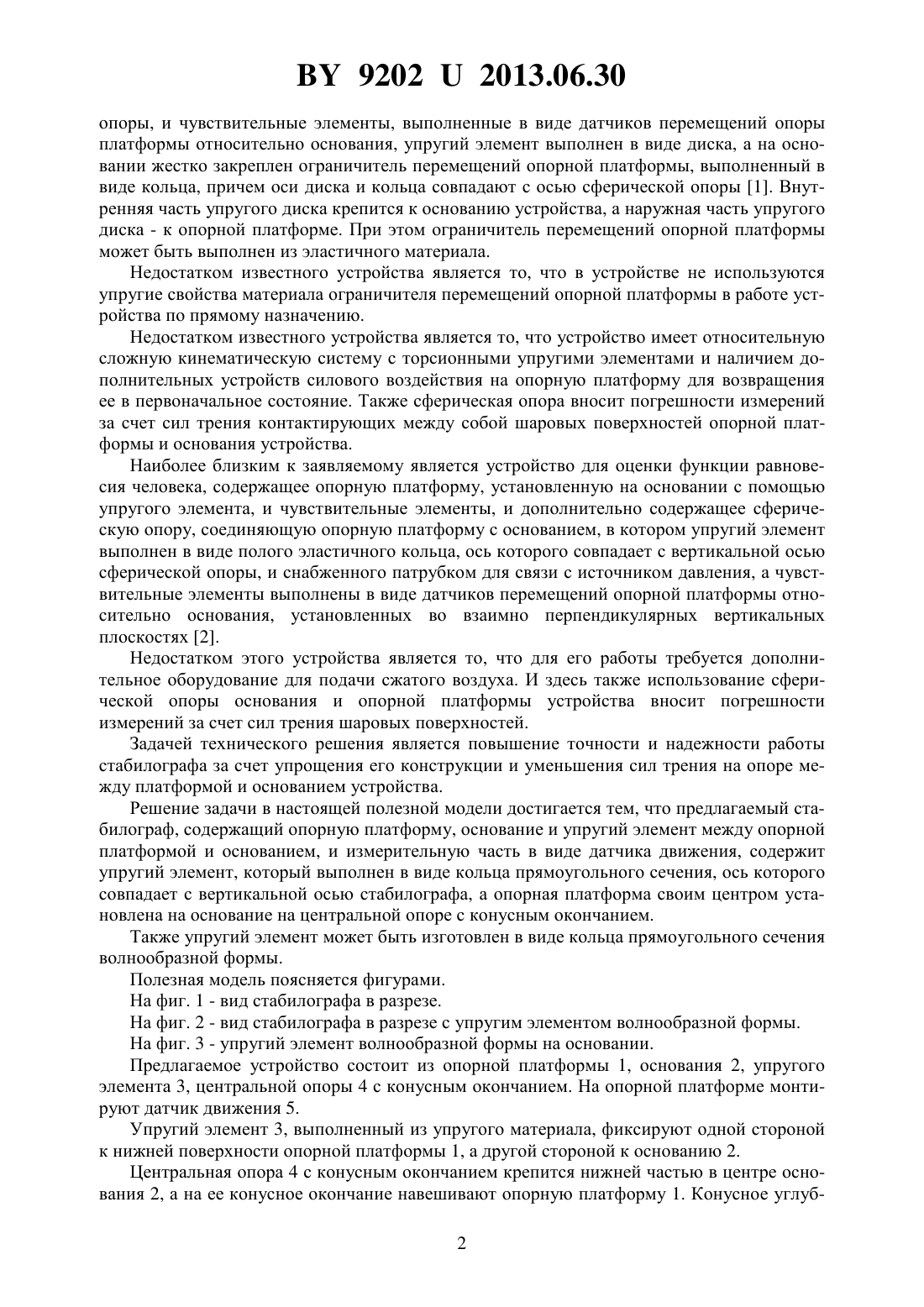

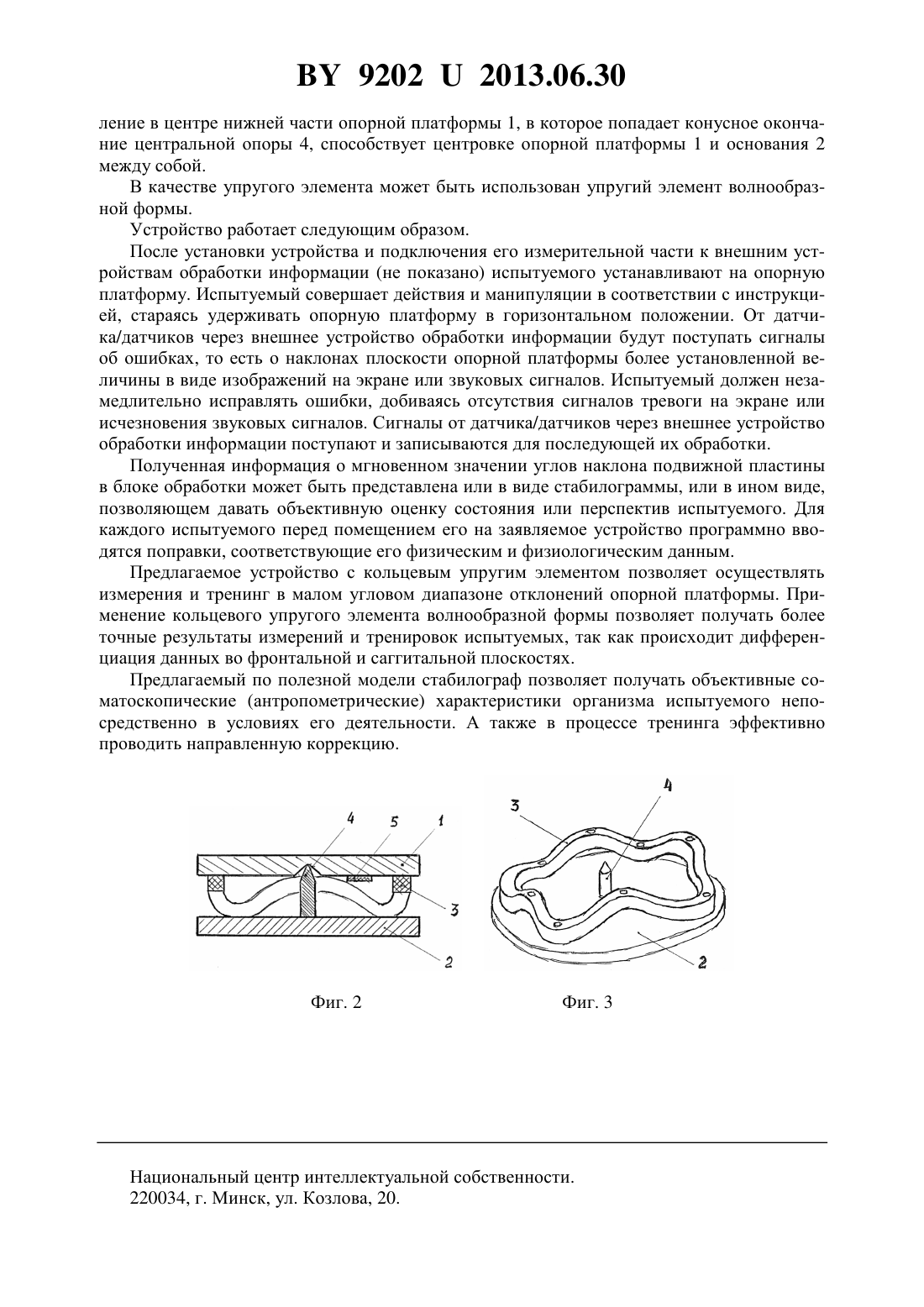

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Басяков Игорь Сергеевич Гилевич Андрей Александрович Королнок Андрей Викторович Ляльковский Юрий Михайлович Незнамов Олег Иванович(72) Авторы Басяков Игорь Сергеевич Гилевич Андрей Александрович Королнок Андрей Викторович(73) Патентообладатели Басяков Игорь Сергеевич Гилевич Андрей Александрович Королнок Андрей Викторович Ляльковский Юрий Михайлович Незнамов Олег Иванович(57) 1. Стабилограф, содержащий опорную платформу, основание и упругий элемент между опорной платформой и основанием и снабженный датчиком движения, отличающийся тем, что упругий элемент устройства выполнен в виде кольца прямоугольного сечения,ось которого совпадает с вертикальной осью стабилографа, а опорная платформа своим центром установлена на основание на центральной опоре с конусным окончанием. 2. Стабилограф по п. 1, отличающийся тем, что упругий элемент изготовлен в виде кольца прямоугольного сечения волнообразной формы. Фиг. 1 Полезная модель относится к медицине, в частности к разделу медицинской техники,предназначенной для оценки способности человека сохранять равновесие и для проведения тренинга координаторной функции человека. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругого элемента и сферической 92022013.06.30 опоры, и чувствительные элементы, выполненные в виде датчиков перемещений опоры платформы относительно основания, упругий элемент выполнен в виде диска, а на основании жестко закреплен ограничитель перемещений опорной платформы, выполненный в виде кольца, причем оси диска и кольца совпадают с осью сферической опоры 1. Внутренняя часть упругого диска крепится к основанию устройства, а наружная часть упругого диска - к опорной платформе. При этом ограничитель перемещений опорной платформы может быть выполнен из эластичного материала. Недостатком известного устройства является то, что в устройстве не используются упругие свойства материала ограничителя перемещений опорной платформы в работе устройства по прямому назначению. Недостатком известного устройства является то, что устройство имеет относительную сложную кинематическую систему с торсионными упругими элементами и наличием дополнительных устройств силового воздействия на опорную платформу для возвращения ее в первоначальное состояние. Также сферическая опора вносит погрешности измерений за счет сил трения контактирующих между собой шаровых поверхностей опорной платформы и основания устройства. Наиболее близким к заявляемому является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругого элемента, и чувствительные элементы, и дополнительно содержащее сферическую опору, соединяющую опорную платформу с основанием, в котором упругий элемент выполнен в виде полого эластичного кольца, ось которого совпадает с вертикальной осью сферической опоры, и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях 2. Недостатком этого устройства является то, что для его работы требуется дополнительное оборудование для подачи сжатого воздуха. И здесь также использование сферической опоры основания и опорной платформы устройства вносит погрешности измерений за счет сил трения шаровых поверхностей. Задачей технического решения является повышение точности и надежности работы стабилографа за счет упрощения его конструкции и уменьшения сил трения на опоре между платформой и основанием устройства. Решение задачи в настоящей полезной модели достигается тем, что предлагаемый стабилограф, содержащий опорную платформу, основание и упругий элемент между опорной платформой и основанием, и измерительную часть в виде датчика движения, содержит упругий элемент, который выполнен в виде кольца прямоугольного сечения, ось которого совпадает с вертикальной осью стабилографа, а опорная платформа своим центром установлена на основание на центральной опоре с конусным окончанием. Также упругий элемент может быть изготовлен в виде кольца прямоугольного сечения волнообразной формы. Полезная модель поясняется фигурами. На фиг. 1 - вид стабилографа в разрезе. На фиг. 2 - вид стабилографа в разрезе с упругим элементом волнообразной формы. На фиг. 3 - упругий элемент волнообразной формы на основании. Предлагаемое устройство состоит из опорной платформы 1, основания 2, упругого элемента 3, центральной опоры 4 с конусным окончанием. На опорной платформе монтируют датчик движения 5. Упругий элемент 3, выполненный из упругого материала, фиксируют одной стороной к нижней поверхности опорной платформы 1, а другой стороной к основанию 2. Центральная опора 4 с конусным окончанием крепится нижней частью в центре основания 2, а на ее конусное окончание навешивают опорную платформу 1. Конусное углуб 2 92022013.06.30 ление в центре нижней части опорной платформы 1, в которое попадает конусное окончание центральной опоры 4, способствует центровке опорной платформы 1 и основания 2 между собой. В качестве упругого элемента может быть использован упругий элемент волнообразной формы. Устройство работает следующим образом. После установки устройства и подключения его измерительной части к внешним устройствам обработки информации (не показано) испытуемого устанавливают на опорную платформу. Испытуемый совершает действия и манипуляции в соответствии с инструкцией, стараясь удерживать опорную платформу в горизонтальном положении. От датчика/датчиков через внешнее устройство обработки информации будут поступать сигналы об ошибках, то есть о наклонах плоскости опорной платформы более установленной величины в виде изображений на экране или звуковых сигналов. Испытуемый должен незамедлительно исправлять ошибки, добиваясь отсутствия сигналов тревоги на экране или исчезновения звуковых сигналов. Сигналы от датчика/датчиков через внешнее устройство обработки информации поступают и записываются для последующей их обработки. Полученная информация о мгновенном значении углов наклона подвижной пластины в блоке обработки может быть представлена или в виде стабилограммы, или в ином виде,позволяющем давать объективную оценку состояния или перспектив испытуемого. Для каждого испытуемого перед помещением его на заявляемое устройство программно вводятся поправки, соответствующие его физическим и физиологическим данным. Предлагаемое устройство с кольцевым упругим элементом позволяет осуществлять измерения и тренинг в малом угловом диапазоне отклонений опорной платформы. Применение кольцевого упругого элемента волнообразной формы позволяет получать более точные результаты измерений и тренировок испытуемых, так как происходит дифференциация данных во фронтальной и саггитальной плоскостях. Предлагаемый по полезной модели стабилограф позволяет получать объективные соматоскопические (антропометрические) характеристики организма испытуемого непосредственно в условиях его деятельности. А также в процессе тренинга эффективно проводить направленную коррекцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
