Устройство для оценки функции равновесия человека

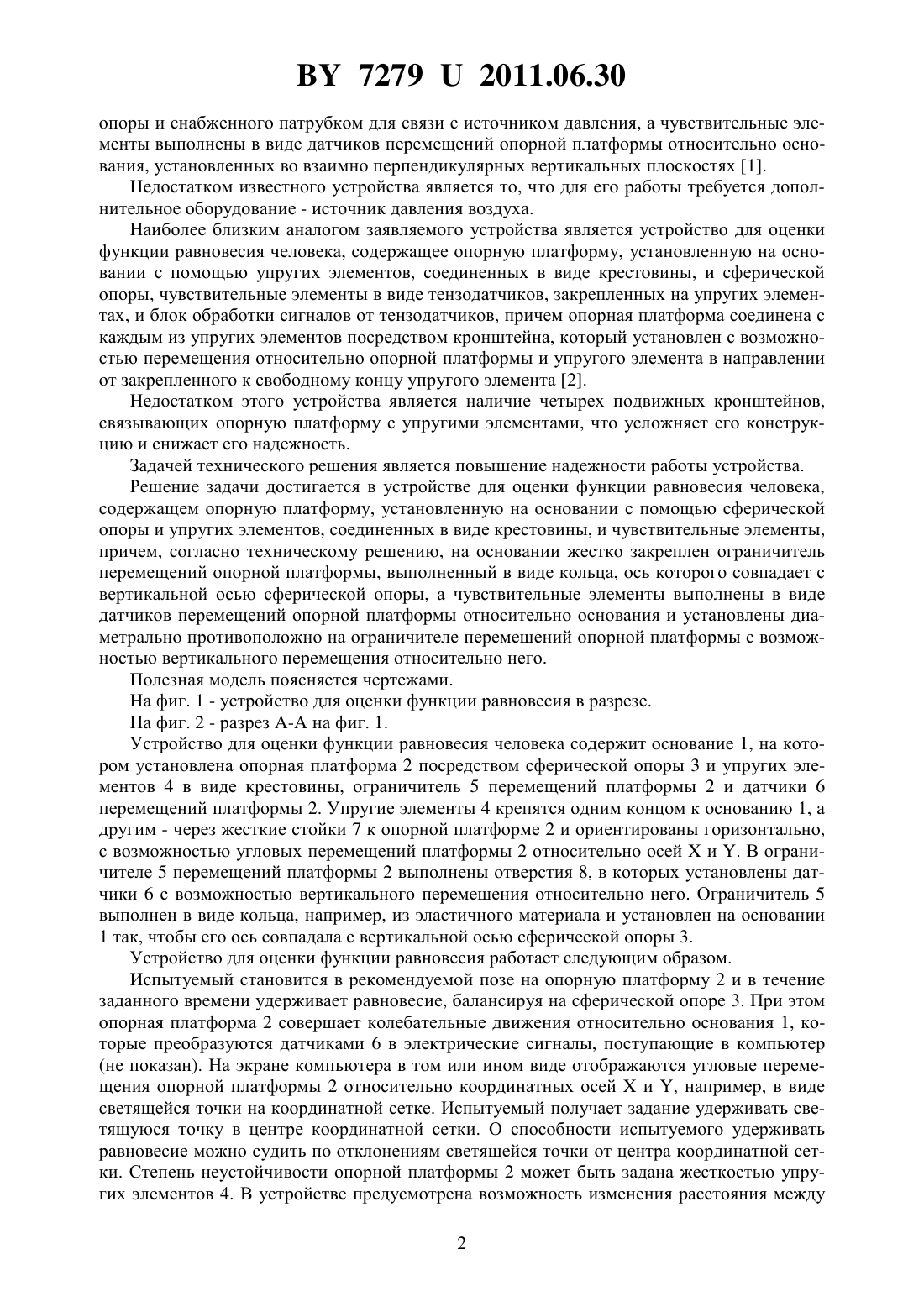

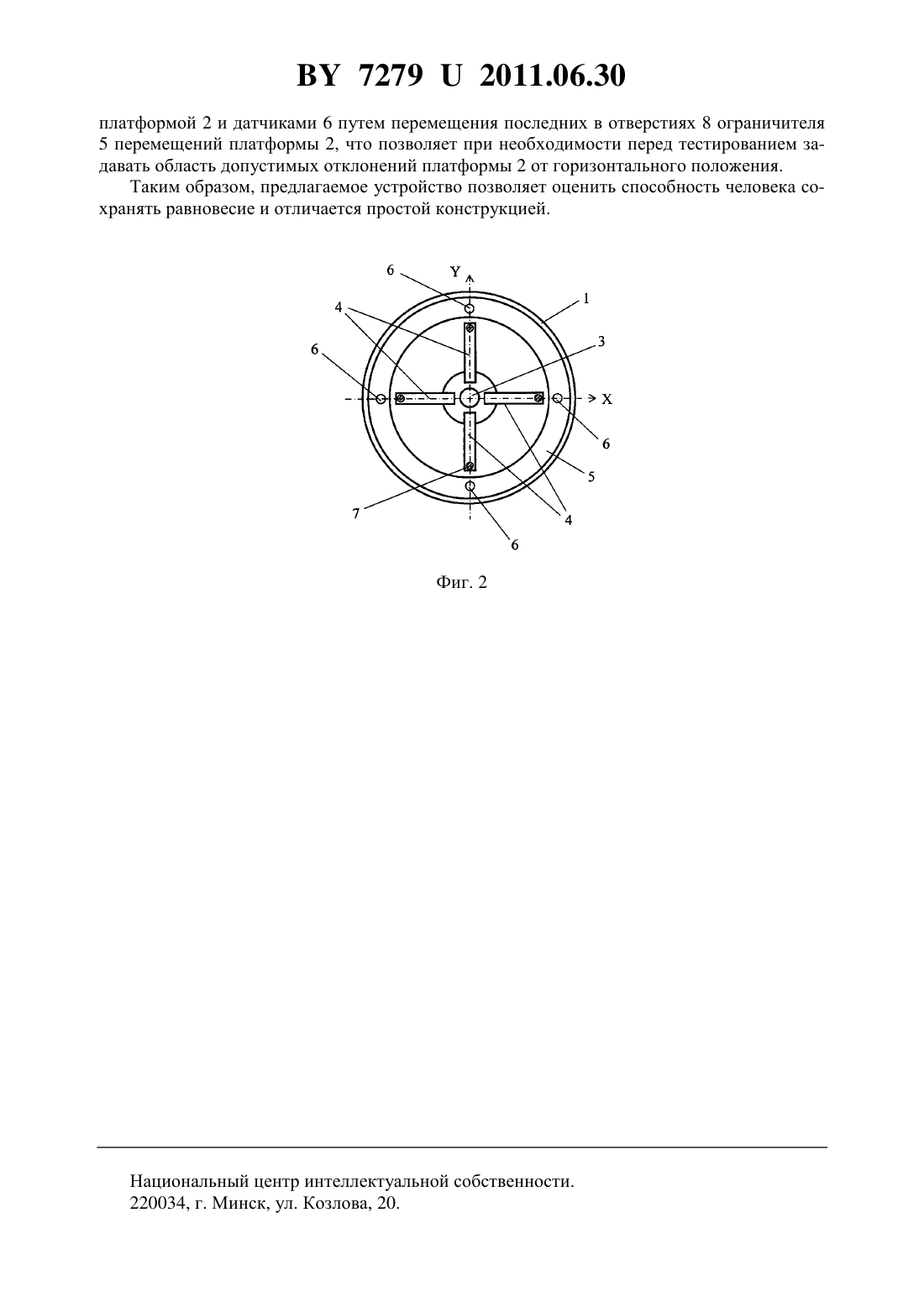

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ ЧЕЛОВЕКА(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и упругих элементов,соединенных в виде крестовины, и чувствительные элементы, отличающееся тем, что на основании жестко закреплен ограничитель перемещений опорной платформы, выполненный в виде кольца, ось которого совпадает с вертикальной осью сферической опоры, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания и установлены диаметрально противоположно на ограничителе перемещений опорной платформы с возможностью вертикального перемещения относительно него. Фиг. 1 Полезная модель относится к медицинской технике и может быть использована для исследования и тренинга функции равновесия человека. Известно устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и полой эластичной камеры в виде кольца, ось которого совпадает с вертикальной осью сферической 72792011.06.30 опоры и снабженного патрубком для связи с источником давления, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях 1. Недостатком известного устройства является то, что для его работы требуется дополнительное оборудование - источник давления воздуха. Наиболее близким аналогом заявляемого устройства является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью упругих элементов, соединенных в виде крестовины, и сферической опоры, чувствительные элементы в виде тензодатчиков, закрепленных на упругих элементах, и блок обработки сигналов от тензодатчиков, причем опорная платформа соединена с каждым из упругих элементов посредством кронштейна, который установлен с возможностью перемещения относительно опорной платформы и упругого элемента в направлении от закрепленного к свободному концу упругого элемента 2. Недостатком этого устройства является наличие четырех подвижных кронштейнов,связывающих опорную платформу с упругими элементами, что усложняет его конструкцию и снижает его надежность. Задачей технического решения является повышение надежности работы устройства. Решение задачи достигается в устройстве для оценки функции равновесия человека,содержащем опорную платформу, установленную на основании с помощью сферической опоры и упругих элементов, соединенных в виде крестовины, и чувствительные элементы,причем, согласно техническому решению, на основании жестко закреплен ограничитель перемещений опорной платформы, выполненный в виде кольца, ось которого совпадает с вертикальной осью сферической опоры, а чувствительные элементы выполнены в виде датчиков перемещений опорной платформы относительно основания и установлены диаметрально противоположно на ограничителе перемещений опорной платформы с возможностью вертикального перемещения относительно него. Полезная модель поясняется чертежами. На фиг. 1 - устройство для оценки функции равновесия в разрезе. На фиг. 2 - разрез - на фиг. 1. Устройство для оценки функции равновесия человека содержит основание 1, на котором установлена опорная платформа 2 посредством сферической опоры 3 и упругих элементов 4 в виде крестовины, ограничитель 5 перемещений платформы 2 и датчики 6 перемещений платформы 2. Упругие элементы 4 крепятся одним концом к основанию 1, а другим - через жесткие стойки 7 к опорной платформе 2 и ориентированы горизонтально,с возможностью угловых перемещений платформы 2 относительно осейи . В ограничителе 5 перемещений платформы 2 выполнены отверстия 8, в которых установлены датчики 6 с возможностью вертикального перемещения относительно него. Ограничитель 5 выполнен в виде кольца, например, из эластичного материала и установлен на основании 1 так, чтобы его ось совпадала с вертикальной осью сферической опоры 3. Устройство для оценки функции равновесия работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2 и в течение заданного времени удерживает равновесие, балансируя на сферической опоре 3. При этом опорная платформа 2 совершает колебательные движения относительно основания 1, которые преобразуются датчиками 6 в электрические сигналы, поступающие в компьютер(не показан). На экране компьютера в том или ином виде отображаются угловые перемещения опорной платформы 2 относительно координатных осейи , например, в виде светящейся точки на координатной сетке. Испытуемый получает задание удерживать светящуюся точку в центре координатной сетки. О способности испытуемого удерживать равновесие можно судить по отклонениям светящейся точки от центра координатной сетки. Степень неустойчивости опорной платформы 2 может быть задана жесткостью упругих элементов 4. В устройстве предусмотрена возможность изменения расстояния между 2 72792011.06.30 платформой 2 и датчиками 6 путем перемещения последних в отверстиях 8 ограничителя 5 перемещений платформы 2, что позволяет при необходимости перед тестированием задавать область допустимых отклонений платформы 2 от горизонтального положения. Таким образом, предлагаемое устройство позволяет оценить способность человека сохранять равновесие и отличается простой конструкцией. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
