Устройство для оценки функции равновесия человека

Номер патента: U 5023

Опубликовано: 28.02.2009

Автор: Дубовский Владимир Андреевич

Скачать PDF файл.

Текст

Смотреть все

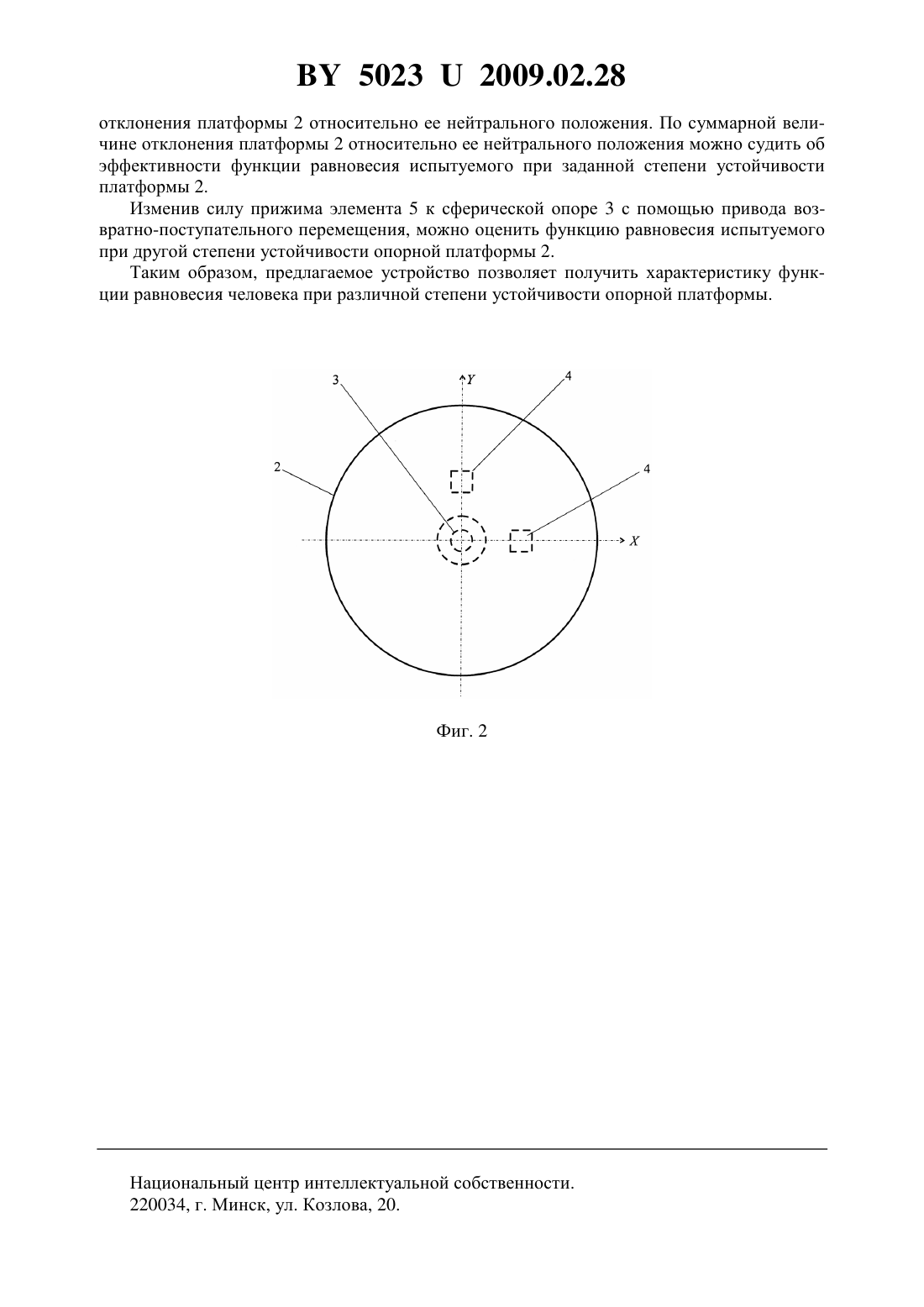

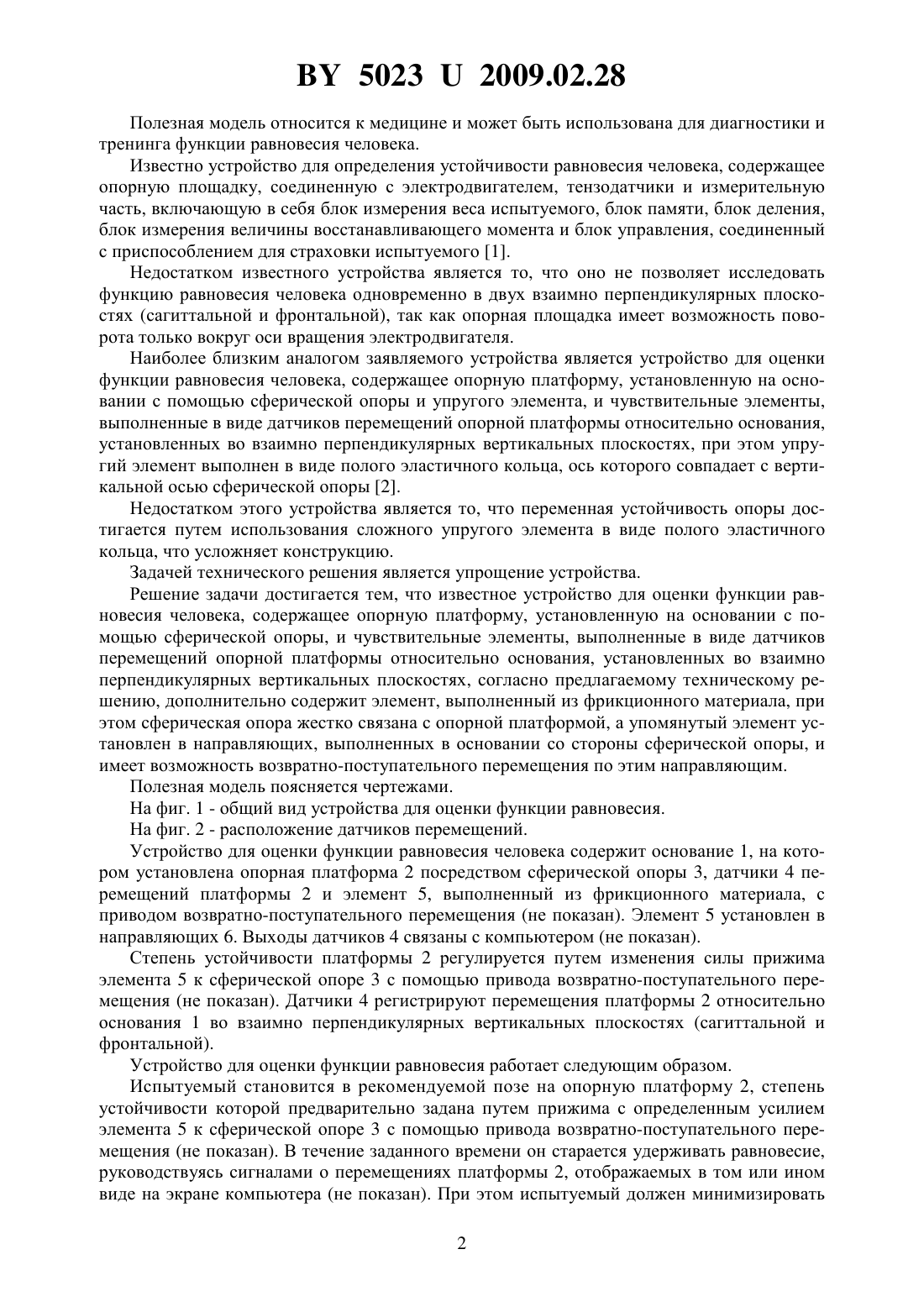

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ ЧЕЛОВЕКА(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры, и чувствительные элементы, выполненные в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, отличающееся тем, что оно дополнительно содержит элемент, выполненный из фрикционного материала, при этом сферическая опора жестко связана с опорной платформой, а упомянутый элемент установлен в направляющих, выполненных в основании со стороны сферической опоры, и имеет возможность возвратно-поступательного перемещения по этим направляющим. 50232009.02.28 Полезная модель относится к медицине и может быть использована для диагностики и тренинга функции равновесия человека. Известно устройство для определения устойчивости равновесия человека, содержащее опорную площадку, соединенную с электродвигателем, тензодатчики и измерительную часть, включающую в себя блок измерения веса испытуемого, блок памяти, блок деления,блок измерения величины восстанавливающего момента и блок управления, соединенный с приспособлением для страховки испытуемого 1. Недостатком известного устройства является то, что оно не позволяет исследовать функцию равновесия человека одновременно в двух взаимно перпендикулярных плоскостях (сагиттальной и фронтальной), так как опорная площадка имеет возможность поворота только вокруг оси вращения электродвигателя. Наиболее близким аналогом заявляемого устройства является устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры и упругого элемента, и чувствительные элементы,выполненные в виде датчиков перемещений опорной платформы относительно основания,установленных во взаимно перпендикулярных вертикальных плоскостях, при этом упругий элемент выполнен в виде полого эластичного кольца, ось которого совпадает с вертикальной осью сферической опоры 2. Недостатком этого устройства является то, что переменная устойчивость опоры достигается путем использования сложного упругого элемента в виде полого эластичного кольца, что усложняет конструкцию. Задачей технического решения является упрощение устройства. Решение задачи достигается тем, что известное устройство для оценки функции равновесия человека, содержащее опорную платформу, установленную на основании с помощью сферической опоры, и чувствительные элементы, выполненные в виде датчиков перемещений опорной платформы относительно основания, установленных во взаимно перпендикулярных вертикальных плоскостях, согласно предлагаемому техническому решению, дополнительно содержит элемент, выполненный из фрикционного материала, при этом сферическая опора жестко связана с опорной платформой, а упомянутый элемент установлен в направляющих, выполненных в основании со стороны сферической опоры, и имеет возможность возвратно-поступательного перемещения по этим направляющим. Полезная модель поясняется чертежами. На фиг. 1 - общий вид устройства для оценки функции равновесия. На фиг. 2 - расположение датчиков перемещений. Устройство для оценки функции равновесия человека содержит основание 1, на котором установлена опорная платформа 2 посредством сферической опоры 3, датчики 4 перемещений платформы 2 и элемент 5, выполненный из фрикционного материала, с приводом возвратно-поступательного перемещения (не показан). Элемент 5 установлен в направляющих 6. Выходы датчиков 4 связаны с компьютером (не показан). Степень устойчивости платформы 2 регулируется путем изменения силы прижима элемента 5 к сферической опоре 3 с помощью привода возвратно-поступательного перемещения (не показан). Датчики 4 регистрируют перемещения платформы 2 относительно основания 1 во взаимно перпендикулярных вертикальных плоскостях (сагиттальной и фронтальной). Устройство для оценки функции равновесия работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2, степень устойчивости которой предварительно задана путем прижима с определенным усилием элемента 5 к сферической опоре 3 с помощью привода возвратно-поступательного перемещения (не показан). В течение заданного времени он старается удерживать равновесие,руководствуясь сигналами о перемещениях платформы 2, отображаемых в том или ином виде на экране компьютера (не показан). При этом испытуемый должен минимизировать 2 50232009.02.28 отклонения платформы 2 относительно ее нейтрального положения. По суммарной величине отклонения платформы 2 относительно ее нейтрального положения можно судить об эффективности функции равновесия испытуемого при заданной степени устойчивости платформы 2. Изменив силу прижима элемента 5 к сферической опоре 3 с помощью привода возвратно-поступательного перемещения, можно оценить функцию равновесия испытуемого при другой степени устойчивости опорной платформы 2. Таким образом, предлагаемое устройство позволяет получить характеристику функции равновесия человека при различной степени устойчивости опорной платформы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A61B 5/11

Метки: оценки, равновесия, устройство, функции, человека
