Быстровозводимая шахтная перемычка

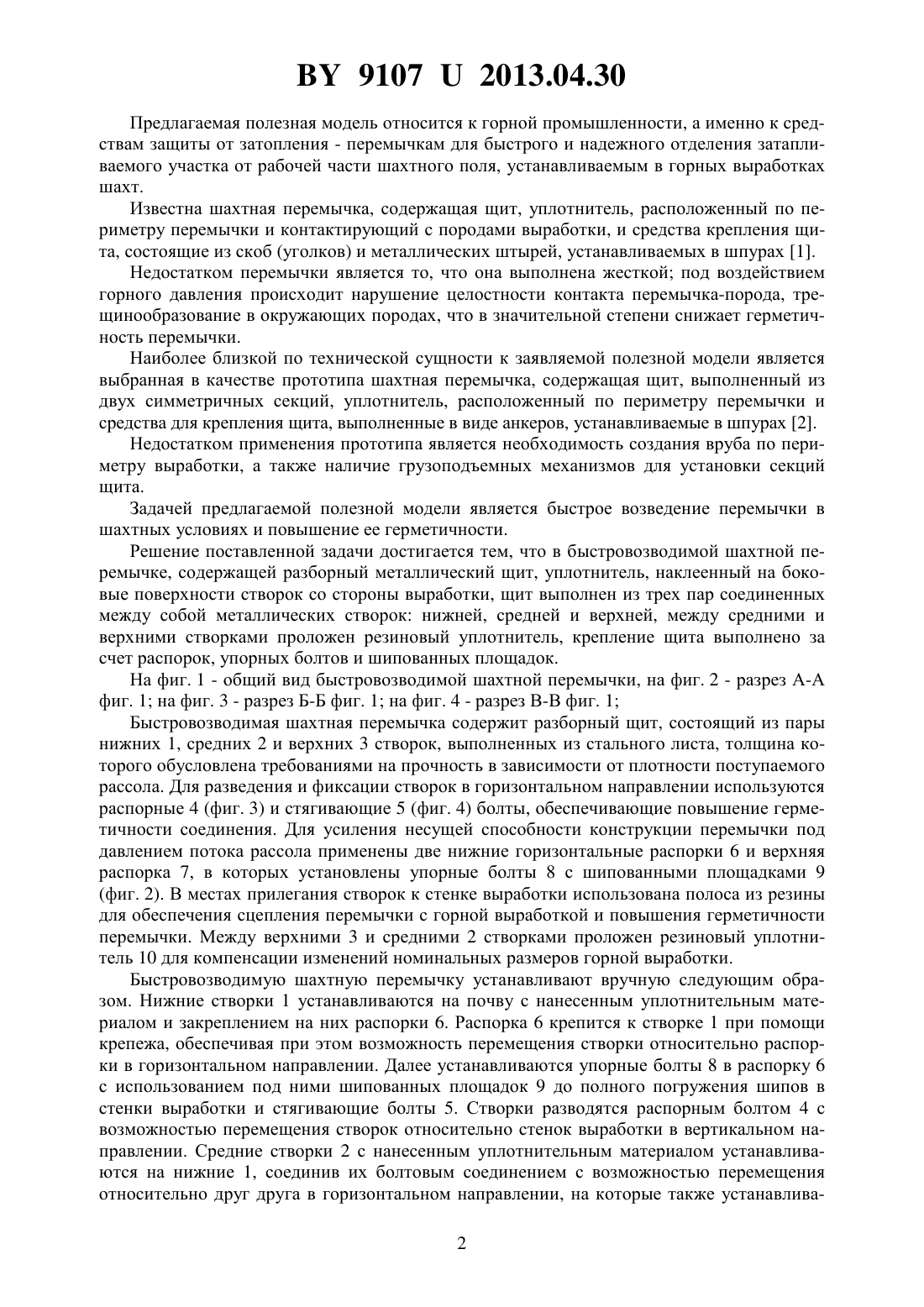

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Шаповалов Валерий Иванович Герасимнок Татьяна Рафкатовна Сницаренко Александр Петрович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Быстровозводимая шахтная перемычка, содержащая разборный металлический щит,уплотнитель, наклеенный на боковые поверхности створок со стороны выработки, отличающаяся тем, что щит выполнен из трех пар соединенных между собой металлических створок нижней, средней и верхней, между средними и верхними створками проложен резиновый уплотнитель, крепление щита выполнено за счет распорок, упорных болтов и шипованных площадок. 91072013.04.30 Предлагаемая полезная модель относится к горной промышленности, а именно к средствам защиты от затопления - перемычкам для быстрого и надежного отделения затапливаемого участка от рабочей части шахтного поля, устанавливаемым в горных выработках шахт. Известна шахтная перемычка, содержащая щит, уплотнитель, расположенный по периметру перемычки и контактирующий с породами выработки, и средства крепления щита, состоящие из скоб (уголков) и металлических штырей, устанавливаемых в шпурах 1. Недостатком перемычки является то, что она выполнена жесткой под воздействием горного давления происходит нарушение целостности контакта перемычка-порода, трещинообразование в окружающих породах, что в значительной степени снижает герметичность перемычки. Наиболее близкой по технической сущности к заявляемой полезной модели является выбранная в качестве прототипа шахтная перемычка, содержащая щит, выполненный из двух симметричных секций, уплотнитель, расположенный по периметру перемычки и средства для крепления щита, выполненные в виде анкеров, устанавливаемые в шпурах 2. Недостатком применения прототипа является необходимость создания вруба по периметру выработки, а также наличие грузоподъемных механизмов для установки секций щита. Задачей предлагаемой полезной модели является быстрое возведение перемычки в шахтных условиях и повышение ее герметичности. Решение поставленной задачи достигается тем, что в быстровозводимой шахтной перемычке, содержащей разборный металлический щит, уплотнитель, наклеенный на боковые поверхности створок со стороны выработки, щит выполнен из трех пар соединенных между собой металлических створок нижней, средней и верхней, между средними и верхними створками проложен резиновый уплотнитель, крепление щита выполнено за счет распорок, упорных болтов и шипованных площадок. На фиг. 1 - общий вид быстровозводимой шахтной перемычки, на фиг. 2 - разрез А-А фиг. 1 на фиг. 3 - разрез Б-Б фиг. 1 на фиг. 4 - разрез В-В фиг. 1 Быстровозводимая шахтная перемычка содержит разборный щит, состоящий из пары нижних 1, средних 2 и верхних 3 створок, выполненных из стального листа, толщина которого обусловлена требованиями на прочность в зависимости от плотности поступаемого рассола. Для разведения и фиксации створок в горизонтальном направлении используются распорные 4 (фиг. 3) и стягивающие 5 (фиг. 4) болты, обеспечивающие повышение герметичности соединения. Для усиления несущей способности конструкции перемычки под давлением потока рассола применены две нижние горизонтальные распорки 6 и верхняя распорка 7, в которых установлены упорные болты 8 с шипованными площадками 9(фиг. 2). В местах прилегания створок к стенке выработки использована полоса из резины для обеспечения сцепления перемычки с горной выработкой и повышения герметичности перемычки. Между верхними 3 и средними 2 створками проложен резиновый уплотнитель 10 для компенсации изменений номинальных размеров горной выработки. Быстровозводимую шахтную перемычку устанавливают вручную следующим образом. Нижние створки 1 устанавливаются на почву с нанесенным уплотнительным материалом и закреплением на них распорки 6. Распорка 6 крепится к створке 1 при помощи крепежа, обеспечивая при этом возможность перемещения створки относительно распорки в горизонтальном направлении. Далее устанавливаются упорные болты 8 в распорку 6 с использованием под ними шипованных площадок 9 до полного погружения шипов в стенки выработки и стягивающие болты 5. Створки разводятся распорным болтом 4 с возможностью перемещения створок относительно стенок выработки в вертикальном направлении. Средние створки 2 с нанесенным уплотнительным материалом устанавливаются на нижние 1, соединив их болтовым соединением с возможностью перемещения относительно друг друга в горизонтальном направлении, на которые также устанавлива 2 91072013.04.30 ется распорка 6. Аналогично нижним распоркам 6 устанавливаются верхняя распорка 7,затем стягивающие болты 5 и распорные болты 4 (также с возможностью перемещения средних створок 2 в горизонтальном и вертикальном направлении). При установке верхних створок 3 необходимо подобрать нужное количество резиновых уплотнителей 10, необходимое для обеспечения минимального зазора между верхними створками 3 и стенками выработки, после чего соединяем болтовым соединением верхние створки 3 со средними 2 с возможностью перемещения относительно друг друга в горизонтальном направлении устанавливаются стягивающие болты 5. Для смещения по сводчатому профилю выработки в стороны и вниз створки разводятся распорным болтом 4, создаваемое при этом давление произведет обжатие перемычки в вертикальном направлении, после чего гайки затягиваются на стягивающих болтах 5. После этого разводятся нижние створки 1 установленным распорным болтом 4, затягиваются стягивающие болты 5 и в последнюю очередь разводятся распорным болтом 4 средние створки 2, на них также затягиваются стягивающие болты 5 затягивается крепеж всех пар створок. Таким образом, предлагаемая полезная модель, позволяет быстро смонтировать ее в подземных условиях без применения подъемных механизмов, обеспечивая при этом повышение герметичности перемычки. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
