Перемычка

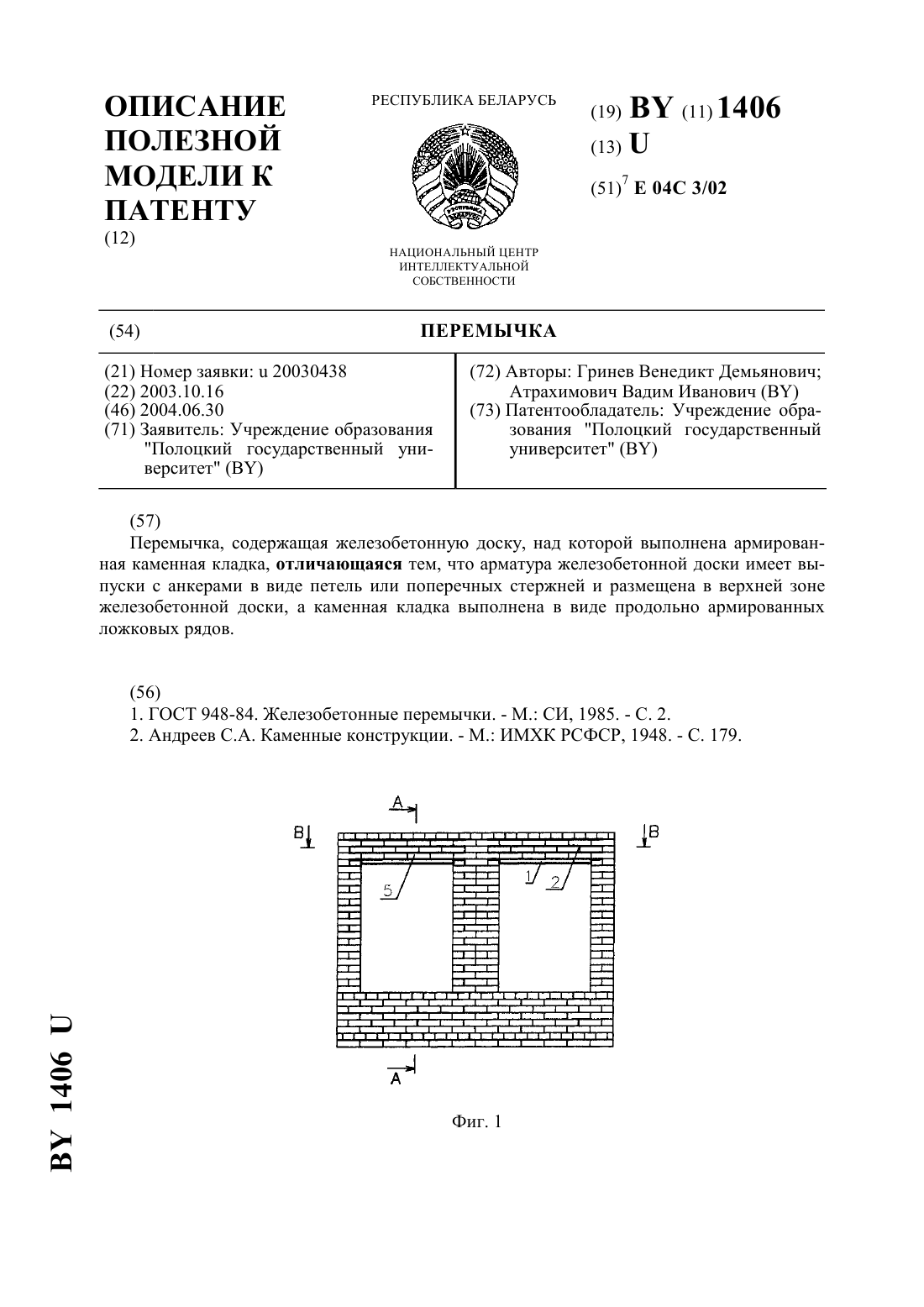

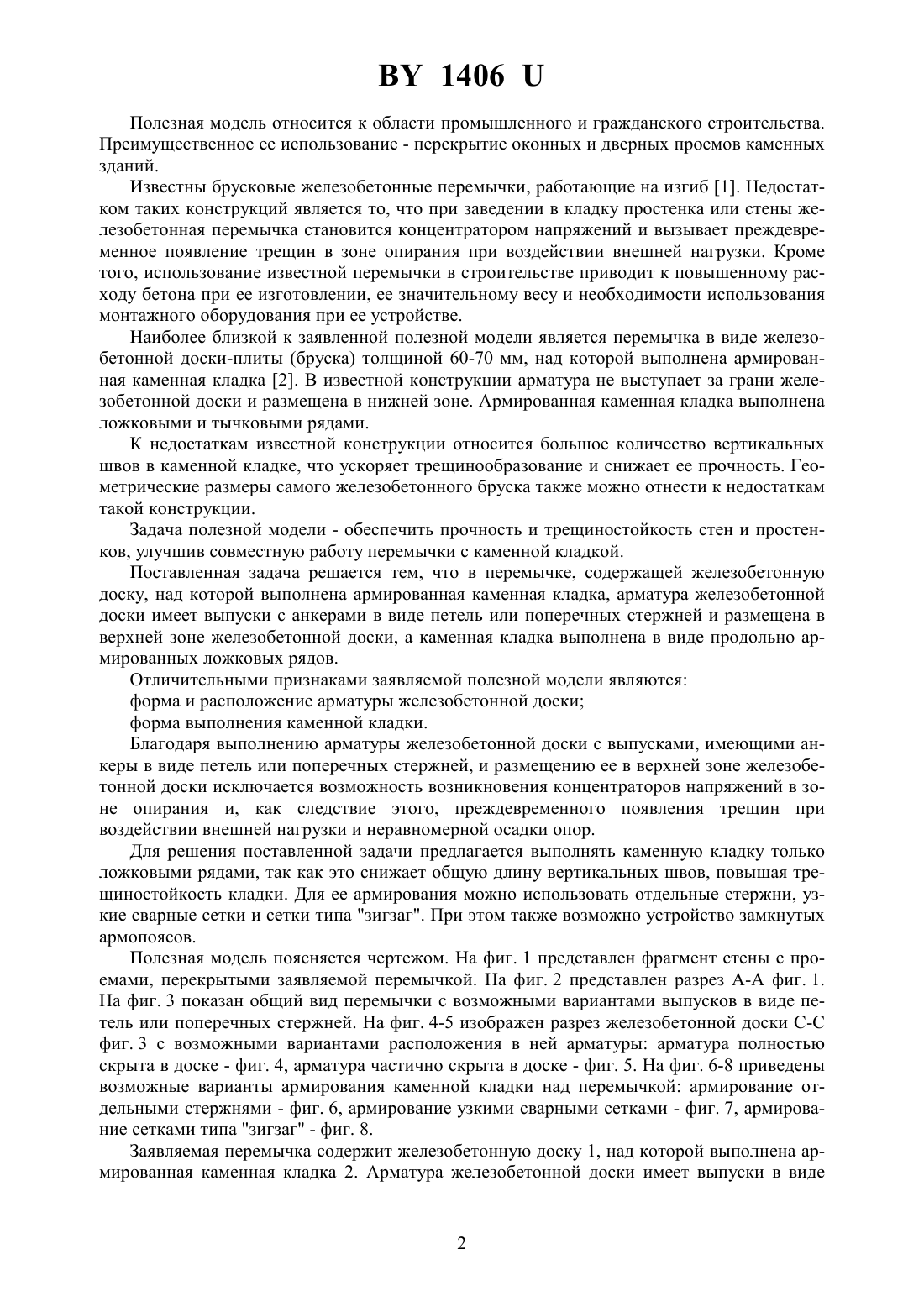

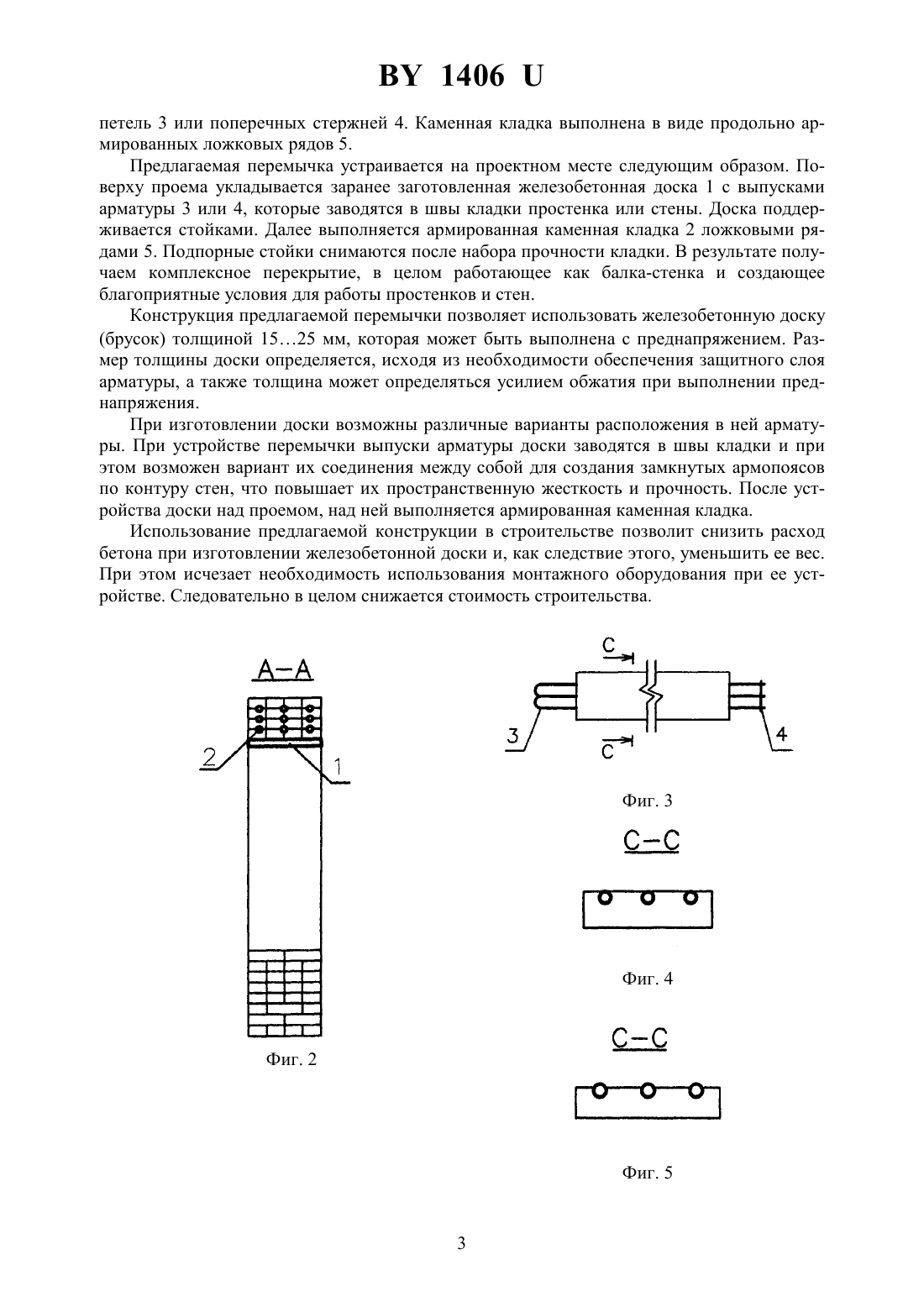

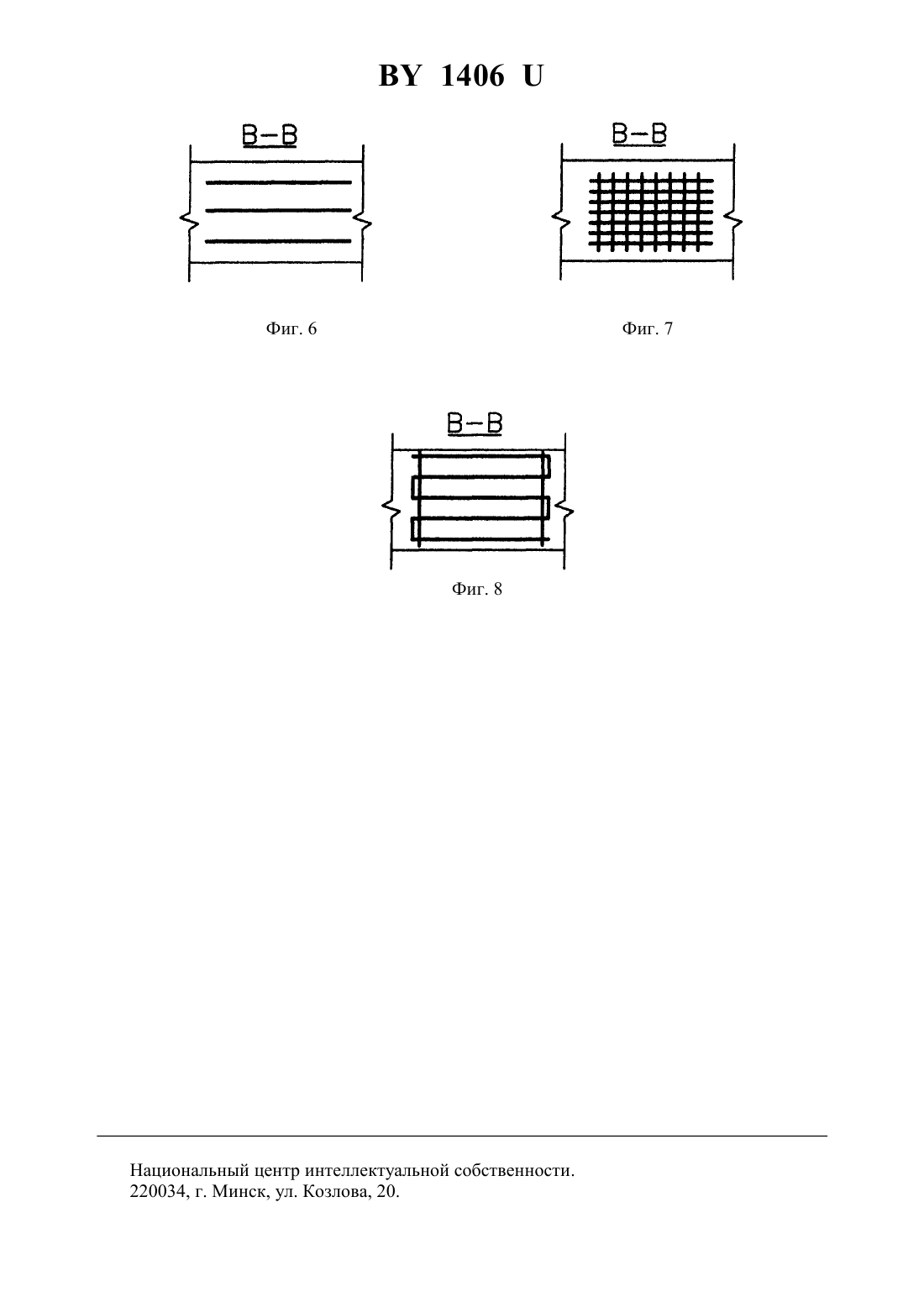

(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Атрахимович Вадим Иванович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Перемычка, содержащая железобетонную доску, над которой выполнена армированная каменная кладка, отличающаяся тем, что арматура железобетонной доски имеет выпуски с анкерами в виде петель или поперечных стержней и размещена в верхней зоне железобетонной доски, а каменная кладка выполнена в виде продольно армированных ложковых рядов. 1406 Полезная модель относится к области промышленного и гражданского строительства. Преимущественное ее использование - перекрытие оконных и дверных проемов каменных зданий. Известны брусковые железобетонные перемычки, работающие на изгиб 1. Недостатком таких конструкций является то, что при заведении в кладку простенка или стены железобетонная перемычка становится концентратором напряжений и вызывает преждевременное появление трещин в зоне опирания при воздействии внешней нагрузки. Кроме того, использование известной перемычки в строительстве приводит к повышенному расходу бетона при ее изготовлении, ее значительному весу и необходимости использования монтажного оборудования при ее устройстве. Наиболее близкой к заявленной полезной модели является перемычка в виде железобетонной доски-плиты (бруска) толщиной 60-70 мм, над которой выполнена армированная каменная кладка 2. В известной конструкции арматура не выступает за грани железобетонной доски и размещена в нижней зоне. Армированная каменная кладка выполнена ложковыми и тычковыми рядами. К недостаткам известной конструкции относится большое количество вертикальных швов в каменной кладке, что ускоряет трещинообразование и снижает ее прочность. Геометрические размеры самого железобетонного бруска также можно отнести к недостаткам такой конструкции. Задача полезной модели - обеспечить прочность и трещиностойкость стен и простенков, улучшив совместную работу перемычки с каменной кладкой. Поставленная задача решается тем, что в перемычке, содержащей железобетонную доску, над которой выполнена армированная каменная кладка, арматура железобетонной доски имеет выпуски с анкерами в виде петель или поперечных стержней и размещена в верхней зоне железобетонной доски, а каменная кладка выполнена в виде продольно армированных ложковых рядов. Отличительными признаками заявляемой полезной модели являются форма и расположение арматуры железобетонной доски форма выполнения каменной кладки. Благодаря выполнению арматуры железобетонной доски с выпусками, имеющими анкеры в виде петель или поперечных стержней, и размещению ее в верхней зоне железобетонной доски исключается возможность возникновения концентраторов напряжений в зоне опирания и, как следствие этого, преждевременного появления трещин при воздействии внешней нагрузки и неравномерной осадки опор. Для решения поставленной задачи предлагается выполнять каменную кладку только ложковыми рядами, так как это снижает общую длину вертикальных швов, повышая трещиностойкость кладки. Для ее армирования можно использовать отдельные стержни, узкие сварные сетки и сетки типа зигзаг. При этом также возможно устройство замкнутых армопоясов. Полезная модель поясняется чертежом. На фиг. 1 представлен фрагмент стены с проемами, перекрытыми заявляемой перемычкой. На фиг. 2 представлен разрез А-А фиг. 1. На фиг. 3 показан общий вид перемычки с возможными вариантами выпусков в виде петель или поперечных стержней. На фиг. 4-5 изображен разрез железобетонной доски С-С фиг. 3 с возможными вариантами расположения в ней арматуры арматура полностью скрыта в доске - фиг. 4, арматура частично скрыта в доске - фиг. 5. На фиг. 6-8 приведены возможные варианты армирования каменной кладки над перемычкой армирование отдельными стержнями - фиг. 6, армирование узкими сварными сетками - фиг. 7, армирование сетками типа зигзаг - фиг. 8. Заявляемая перемычка содержит железобетонную доску 1, над которой выполнена армированная каменная кладка 2. Арматура железобетонной доски имеет выпуски в виде 1406 петель 3 или поперечных стержней 4. Каменная кладка выполнена в виде продольно армированных ложковых рядов 5. Предлагаемая перемычка устраивается на проектном месте следующим образом. Поверху проема укладывается заранее заготовленная железобетонная доска 1 с выпусками арматуры 3 или 4, которые заводятся в швы кладки простенка или стены. Доска поддерживается стойками. Далее выполняется армированная каменная кладка 2 ложковыми рядами 5. Подпорные стойки снимаются после набора прочности кладки. В результате получаем комплексное перекрытие, в целом работающее как балка-стенка и создающее благоприятные условия для работы простенков и стен. Конструкция предлагаемой перемычки позволяет использовать железобетонную доску(брусок) толщиной 1525 мм, которая может быть выполнена с преднапряжением. Размер толщины доски определяется, исходя из необходимости обеспечения защитного слоя арматуры, а также толщина может определяться усилием обжатия при выполнении преднапряжения. При изготовлении доски возможны различные варианты расположения в ней арматуры. При устройстве перемычки выпуски арматуры доски заводятся в швы кладки и при этом возможен вариант их соединения между собой для создания замкнутых армопоясов по контуру стен, что повышает их пространственную жесткость и прочность. После устройства доски над проемом, над ней выполняется армированная каменная кладка. Использование предлагаемой конструкции в строительстве позволит снизить расход бетона при изготовлении железобетонной доски и, как следствие этого, уменьшить ее вес. При этом исчезает необходимость использования монтажного оборудования при ее устройстве. Следовательно в целом снижается стоимость строительства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
