Перемычка для проёмов в стенах каменных зданий

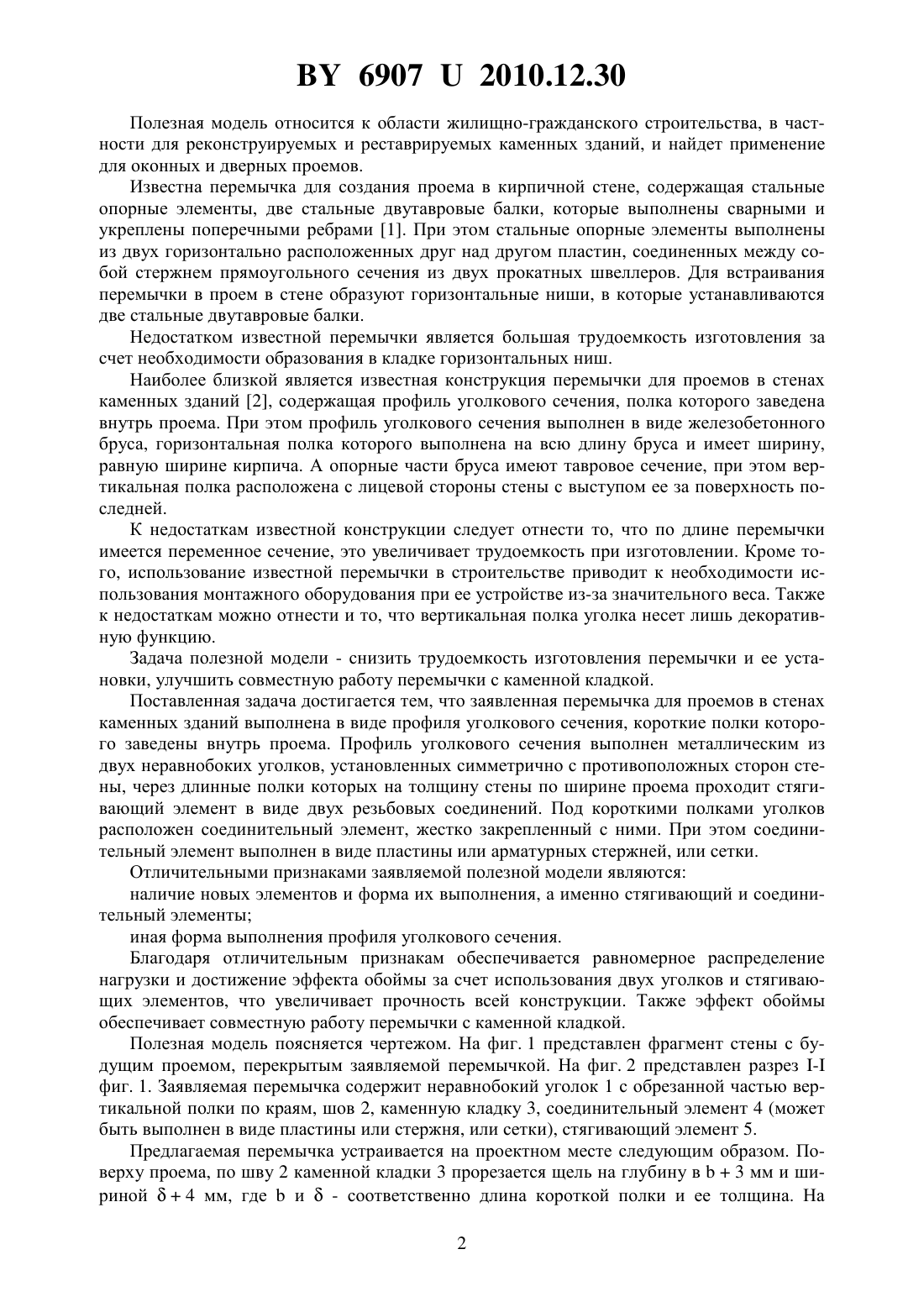

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕМЫЧКА ДЛЯ ПРОЕМОВ В СТЕНАХ КАМЕННЫХ ЗДАНИЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Кузнецова Светлана Александровна Моисеенко Алеся Александровна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Перемычка для проемов в стенах каменных зданий в виде профиля уголкового сечения, короткие полки которого заведены внутрь проема, отличающаяся тем, что профиль уголкового сечения выполнен металлическим из двух неравнобоких уголков, установленных симметрично с противоположных сторон стены, через длинные полки которых на толщину стены по ширине проема проходит стягивающий элемент в виде двух резьбовых соединений, а под короткими полками уголков расположен соединительный элемент,жестко закрепленный с ними и выполненный в виде пластины или арматурных стержней,или сетки.(56) 1. Свидетельство на полезную модель РФ по заявке 98123084/20, МПК Е 04 С 3/02,опубл. 20.01.2000. 2. Патент Российской Федерации 2082859, МПК 043/02, опубл. 27.06.2008. 69072010.12.30 Полезная модель относится к области жилищно-гражданского строительства, в частности для реконструируемых и реставрируемых каменных зданий, и найдет применение для оконных и дверных проемов. Известна перемычка для создания проема в кирпичной стене, содержащая стальные опорные элементы, две стальные двутавровые балки, которые выполнены сварными и укреплены поперечными ребрами 1. При этом стальные опорные элементы выполнены из двух горизонтально расположенных друг над другом пластин, соединенных между собой стержнем прямоугольного сечения из двух прокатных швеллеров. Для встраивания перемычки в проем в стене образуют горизонтальные ниши, в которые устанавливаются две стальные двутавровые балки. Недостатком известной перемычки является большая трудоемкость изготовления за счет необходимости образования в кладке горизонтальных ниш. Наиболее близкой является известная конструкция перемычки для проемов в стенах каменных зданий 2, содержащая профиль уголкового сечения, полка которого заведена внутрь проема. При этом профиль уголкового сечения выполнен в виде железобетонного бруса, горизонтальная полка которого выполнена на всю длину бруса и имеет ширину,равную ширине кирпича. А опорные части бруса имеют тавровое сечение, при этом вертикальная полка расположена с лицевой стороны стены с выступом ее за поверхность последней. К недостаткам известной конструкции следует отнести то, что по длине перемычки имеется переменное сечение, это увеличивает трудоемкость при изготовлении. Кроме того, использование известной перемычки в строительстве приводит к необходимости использования монтажного оборудования при ее устройстве из-за значительного веса. Также к недостаткам можно отнести и то, что вертикальная полка уголка несет лишь декоративную функцию. Задача полезной модели - снизить трудоемкость изготовления перемычки и ее установки, улучшить совместную работу перемычки с каменной кладкой. Поставленная задача достигается тем, что заявленная перемычка для проемов в стенах каменных зданий выполнена в виде профиля уголкового сечения, короткие полки которого заведены внутрь проема. Профиль уголкового сечения выполнен металлическим из двух неравнобоких уголков, установленных симметрично с противоположных сторон стены, через длинные полки которых на толщину стены по ширине проема проходит стягивающий элемент в виде двух резьбовых соединений. Под короткими полками уголков расположен соединительный элемент, жестко закрепленный с ними. При этом соединительный элемент выполнен в виде пластины или арматурных стержней, или сетки. Отличительными признаками заявляемой полезной модели являются наличие новых элементов и форма их выполнения, а именно стягивающий и соединительный элементы иная форма выполнения профиля уголкового сечения. Благодаря отличительным признакам обеспечивается равномерное распределение нагрузки и достижение эффекта обоймы за счет использования двух уголков и стягивающих элементов, что увеличивает прочность всей конструкции. Также эффект обоймы обеспечивает совместную работу перемычки с каменной кладкой. Полезная модель поясняется чертежом. На фиг. 1 представлен фрагмент стены с будущим проемом, перекрытым заявляемой перемычкой. На фиг. 2 представлен разрез фиг. 1. Заявляемая перемычка содержит неравнобокий уголок 1 с обрезанной частью вертикальной полки по краям, шов 2, каменную кладку 3, соединительный элемент 4 (может быть выполнен в виде пластины или стержня, или сетки), стягивающий элемент 5. Предлагаемая перемычка устраивается на проектном месте следующим образом. Поверху проема, по шву 2 каменной кладки 3 прорезается щель на глубину в 3 мм и шириной 4 мм, гдеи- соответственно длина короткой полки и ее толщина. На 2 69072010.12.30 растворе в проделанный шов 2 заводится короткая полка неравнобокого уголка 1. В месте будущего проема разбирается каменная кладка 3 с анкеровкой уголков соединительными элементами 4, а большие полки - двумя стягивающими элементами 5 в местах, максимально приближенных к верху длинной полки. Заявляемая модель работает как комплексная конструкция, состоящая из металла и каменной кладки, где нижняя полка исполняет функции листовой арматуры, а верхняя полка и кладка выше нейтральной оси работают на сжатие. При этом с боков кладка находится в обжатом состоянии, а сверху пригружена весом вышележащей кладки и перекрытия, т.е. работает с двухосным сжатием. Прочность кладки повышается благодаря эффекту обоймы. Это связано с тем, что перемычка закрепляется в кладке в швах, а следовательно,на границе кладки и металла отсутствует концентрация напряжений. Использование предлагаемой модели при реконструкции зданий и сооружений позволяет снизить трудоемкость работ за счет относительно небольших размеров и простых форм ее элементов, а также за счет небольшого веса элементов отпадает необходимость использования монтажного оборудования при ее устройстве. Улучшается совместная работа перемычки с каменной кладкой за счет достижения эффекта обоймы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
