Анкерное устройство

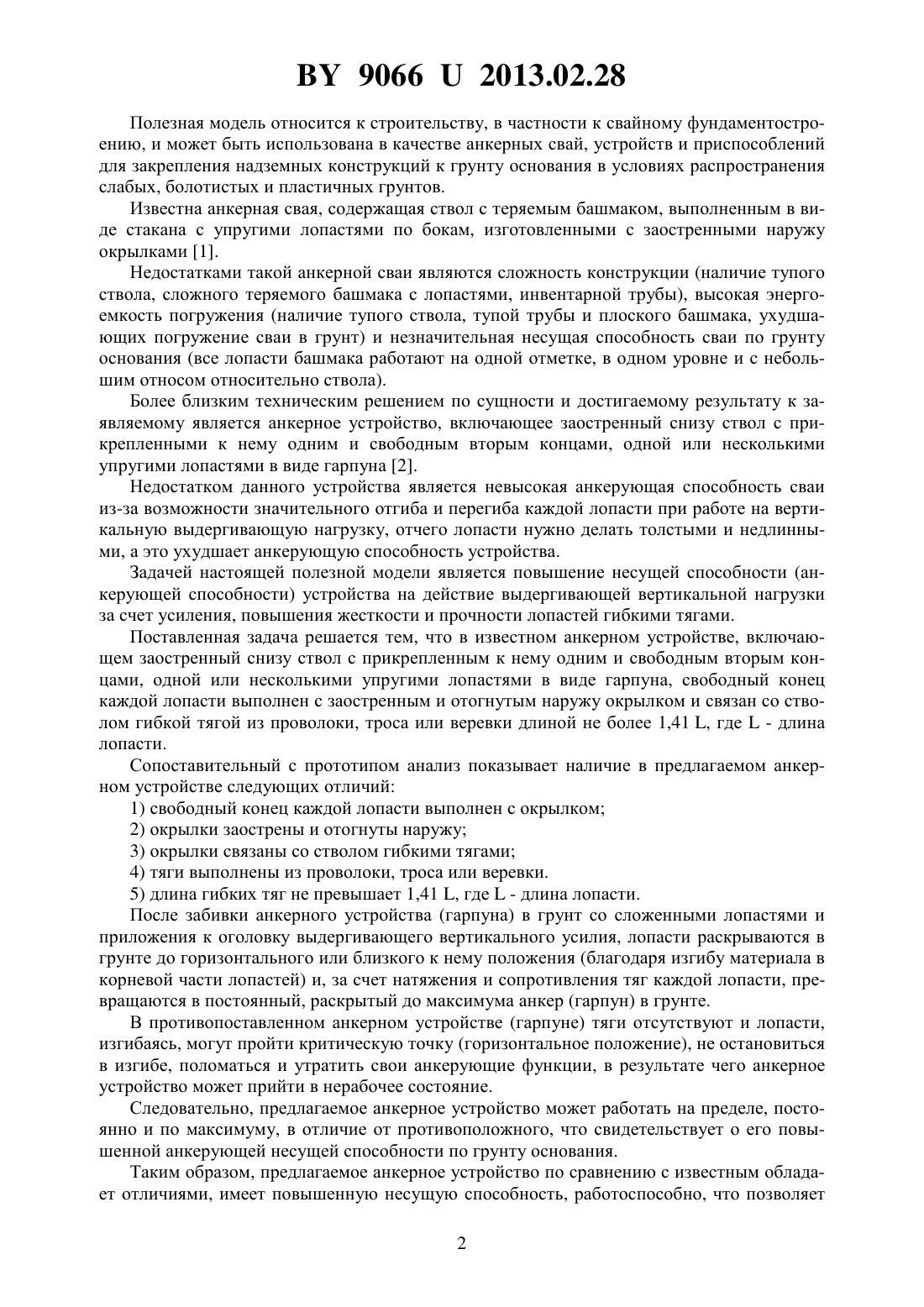

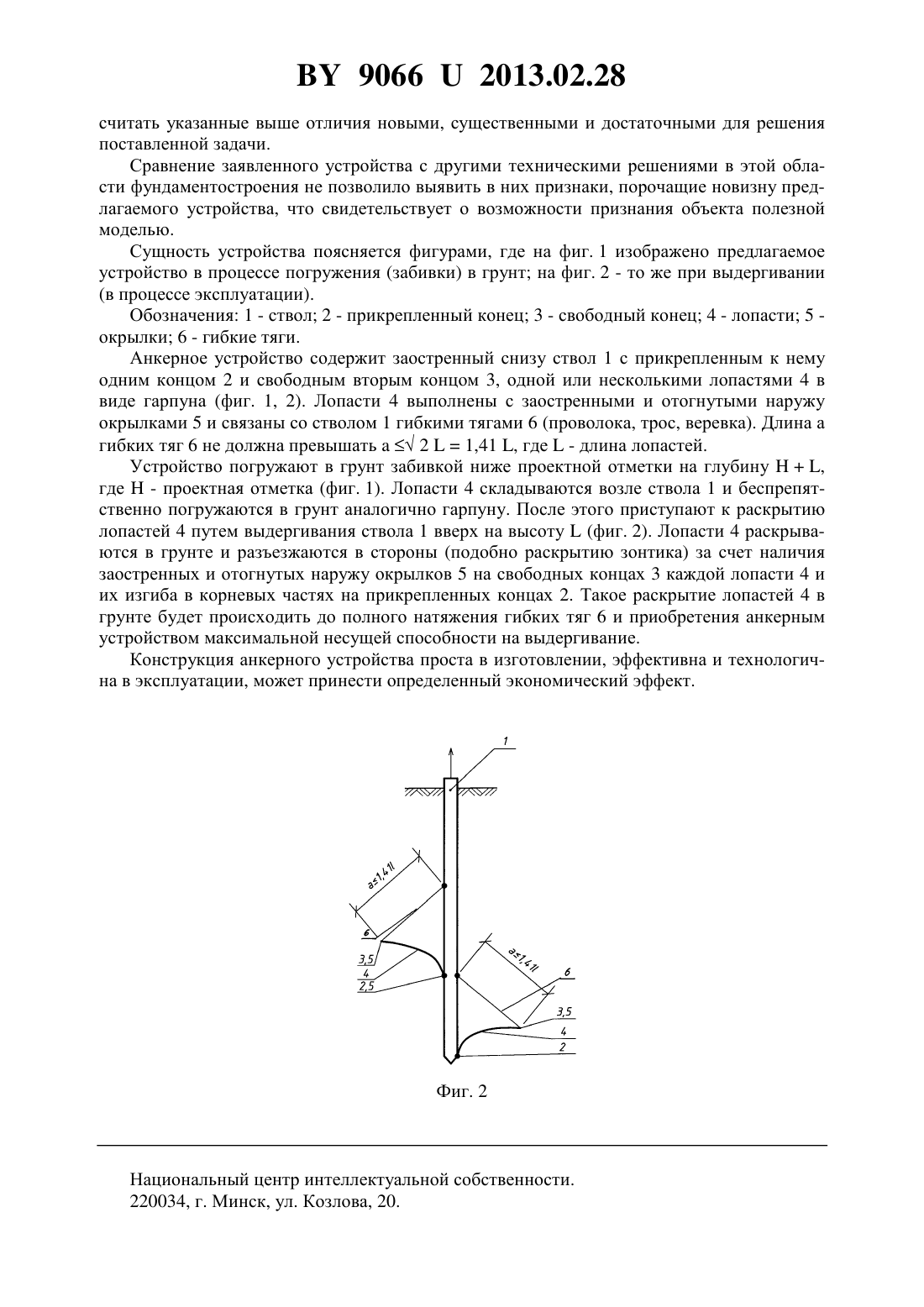

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Шляхова Екатерина Ивановна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерное устройство, включающее заостренный снизу ствол с прикрепленными к нему одним и свободным вторым концами одной или несколькими упругими лопастями в виде гарпуна, отличающееся тем, что свободный конец каждой лопасти выполнен с заостренным и отогнутым наружу окрылком и связан со стволом гибкой тягой из проволоки, троса или веревки длиной не более 1,41 , где- длина лопасти.(56) 1. Патент РБ на изобретение 8711, МПК 02 5/54, 2012 (аналог). 2. Спиридонов В.В., Пчелин В.Н., Чернюк В.П. Конструкции анкерных устройств и приспособлений с опорными лопастями. Обзорная информация. Строительство предприятий нефтяной и газовой промышленности. Серия Механизация строительства. Вып. 5. М. Информнефтегазстрой, 1983. - С. 32-34, рис. 15.2 (прототип). 90662013.02.28 Полезная модель относится к строительству, в частности к свайному фундаментостроению, и может быть использована в качестве анкерных свай, устройств и приспособлений для закрепления надземных конструкций к грунту основания в условиях распространения слабых, болотистых и пластичных грунтов. Известна анкерная свая, содержащая ствол с теряемым башмаком, выполненным в виде стакана с упругими лопастями по бокам, изготовленными с заостренными наружу окрылками 1. Недостатками такой анкерной сваи являются сложность конструкции (наличие тупого ствола, сложного теряемого башмака с лопастями, инвентарной трубы), высокая энергоемкость погружения (наличие тупого ствола, тупой трубы и плоского башмака, ухудшающих погружение сваи в грунт) и незначительная несущая способность сваи по грунту основания (все лопасти башмака работают на одной отметке, в одном уровне и с небольшим относом относительно ствола). Более близким техническим решением по сущности и достигаемому результату к заявляемому является анкерное устройство, включающее заостренный снизу ствол с прикрепленными к нему одним и свободным вторым концами, одной или несколькими упругими лопастями в виде гарпуна 2. Недостатком данного устройства является невысокая анкерующая способность сваи из-за возможности значительного отгиба и перегиба каждой лопасти при работе на вертикальную выдергивающую нагрузку, отчего лопасти нужно делать толстыми и недлинными, а это ухудшает анкерующую способность устройства. Задачей настоящей полезной модели является повышение несущей способности (анкерующей способности) устройства на действие выдергивающей вертикальной нагрузки за счет усиления, повышения жесткости и прочности лопастей гибкими тягами. Поставленная задача решается тем, что в известном анкерном устройстве, включающем заостренный снизу ствол с прикрепленным к нему одним и свободным вторым концами, одной или несколькими упругими лопастями в виде гарпуна, свободный конец каждой лопасти выполнен с заостренным и отогнутым наружу окрылком и связан со стволом гибкой тягой из проволоки, троса или веревки длиной не более 1,41 , где- длина лопасти. Сопоставительный с прототипом анализ показывает наличие в предлагаемом анкерном устройстве следующих отличий 1) свободный конец каждой лопасти выполнен с окрылком 2) окрылки заострены и отогнуты наружу 3) окрылки связаны со стволом гибкими тягами 4) тяги выполнены из проволоки, троса или веревки. 5) длина гибких тяг не превышает 1,41 , где- длина лопасти. После забивки анкерного устройства (гарпуна) в грунт со сложенными лопастями и приложения к оголовку выдергивающего вертикального усилия, лопасти раскрываются в грунте до горизонтального или близкого к нему положения (благодаря изгибу материала в корневой части лопастей) и, за счет натяжения и сопротивления тяг каждой лопасти, превращаются в постоянный, раскрытый до максимума анкер (гарпун) в грунте. В противопоставленном анкерном устройстве (гарпуне) тяги отсутствуют и лопасти,изгибаясь, могут пройти критическую точку (горизонтальное положение), не остановиться в изгибе, поломаться и утратить свои анкерующие функции, в результате чего анкерное устройство может прийти в нерабочее состояние. Следовательно, предлагаемое анкерное устройство может работать на пределе, постоянно и по максимуму, в отличие от противоположного, что свидетельствует о его повышенной анкерующей несущей способности по грунту основания. Таким образом, предлагаемое анкерное устройство по сравнению с известным обладает отличиями, имеет повышенную несущую способность, работоспособно, что позволяет 2 90662013.02.28 считать указанные выше отличия новыми, существенными и достаточными для решения поставленной задачи. Сравнение заявленного устройства с другими техническими решениями в этой области фундаментостроения не позволило выявить в них признаки, порочащие новизну предлагаемого устройства, что свидетельствует о возможности признания объекта полезной моделью. Сущность устройства поясняется фигурами, где на фиг. 1 изображено предлагаемое устройство в процессе погружения (забивки) в грунт на фиг. 2 - то же при выдергивании(в процессе эксплуатации). Обозначения 1 - ствол 2 - прикрепленный конец 3 - свободный конец 4 - лопасти 5 окрылки 6 - гибкие тяги. Анкерное устройство содержит заостренный снизу ствол 1 с прикрепленным к нему одним концом 2 и свободным вторым концом 3, одной или несколькими лопастями 4 в виде гарпуна (фиг. 1, 2). Лопасти 4 выполнены с заостренными и отогнутыми наружу окрылками 5 и связаны со стволом 1 гибкими тягами 6 (проволока, трос, веревка). Длина а гибких тяг 6 не должна превышать 21,41 , где- длина лопастей. Устройство погружают в грунт забивкой ниже проектной отметки на глубину,где- проектная отметка (фиг. 1). Лопасти 4 складываются возле ствола 1 и беспрепятственно погружаются в грунт аналогично гарпуну. После этого приступают к раскрытию лопастей 4 путем выдергивания ствола 1 вверх на высоту(фиг. 2). Лопасти 4 раскрываются в грунте и разъезжаются в стороны (подобно раскрытию зонтика) за счет наличия заостренных и отогнутых наружу окрылков 5 на свободных концах 3 каждой лопасти 4 и их изгиба в корневых частях на прикрепленных концах 2. Такое раскрытие лопастей 4 в грунте будет происходить до полного натяжения гибких тяг 6 и приобретения анкерным устройством максимальной несущей способности на выдергивание. Конструкция анкерного устройства проста в изготовлении, эффективна и технологична в эксплуатации, может принести определенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
