Лоток

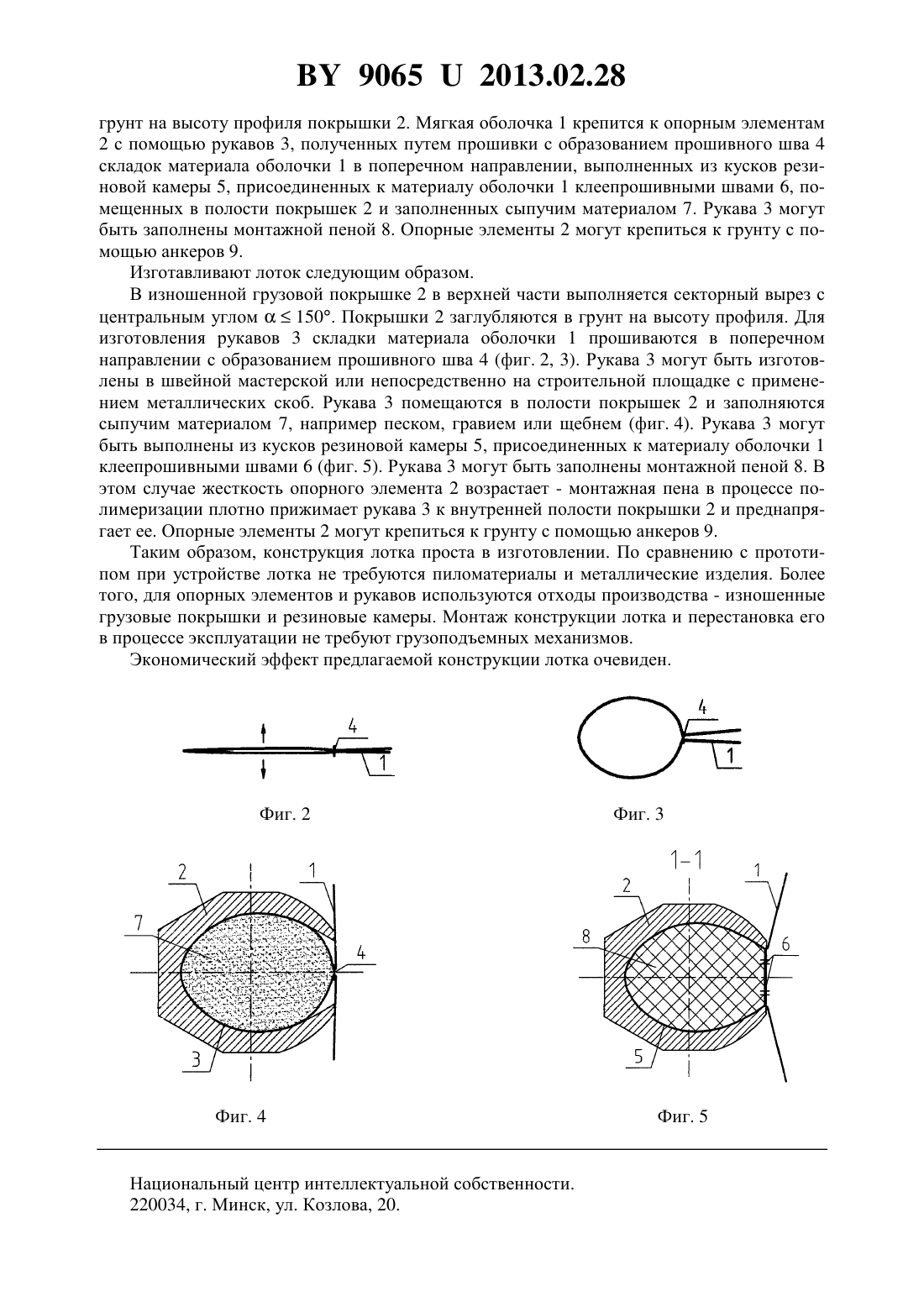

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Жук Василий Васильевич Лещук Екатерина Владимировна Шляхова Екатерина Ивановна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Лоток, состоящий из мягкой оболочки, опорных и анкерных элементов, отличающийся тем, что опорные элементы выполнены из изношенных грузовых покрышек, имеющих в верхней части секторный вырез с центральным углом 150, заглубленных в грунт на высоту профиля покрышки, а мягкая оболочка крепится к опорным элементам с помощью рукавов, полученных путем прошивки складок материала оболочки в поперечном направлении или выполненных из кусков резиновой камеры и присоединенных к материалу оболочки клеепрошивными швами, помещенных в полости покрышек и заполненных сыпучим материалом. 2. Лоток по п. 1, отличающийся тем, что рукава заполнены монтажной пеной.(56) 1. Сергеев Б.И., Степанов П.М., Шумаков Б.Б. Мягкие конструкции - новый вид гидротехнических сооружений. - М. Колос, 1971. - С. 24 (аналог). 2. Сергеев Б.И., Степанов П.М., Шумаков Б.Б. Мягкие конструкции в гидротехническом строительстве. - М. Колос, 1984. - С. 89 (аналог). 3. Сергеев Б.И., Степанов П.М., Шумаков Б.Б. Мягкие конструкции - новый вид гидротехнических сооружений. - М. Колос, 1971. - С. 25, рис. 3 (прототип). 90652013.02.28 Полезная модель относится к гидротехническому строительству и может быть использована при устройстве внутрихозяйственных и межхозяйственных оросительных каналов. Известен лоток из стеклопластика полукруглой или параболической формы сечения,установленный непосредственно на землю или на фундаментные опоры 1. Недостатками известного лотка являются сложность обеспечения надежного стыка между звеньями, транспортировка лотка в процессе полива с одной позиции на другую,высокая стоимость полимерного материала. Известен также лоток, состоящий из мягкой оболочки, опорных и анкерных элементов из стали 2. Недостатками этого лотка являются высокая материалоемкость и трудоемкость устройства. По данным 2, на сборный элемент с металлическими опорными и анкерными элементами длиной 20 м сечением 1 м 2 требуется 85 кг ткани и 300 кг металлических частей. Наиболее близким техническим решением к заявляемому является лоток, состоящий из мягкой оболочки, опорных и анкерных элементов из стали и древесины 3. Недостатками данного лотка являются значительный расход металла и древесины на опорные и анкерные элементы и большая трудоемкость устройства. Задачи, на решение которых направлена полезная модель, состоят в том, чтобы снизить материалоемкость и трудоемкость устройства лотка. Решение поставленных задач достигается тем, что в известном лотке, состоящем из мягкой оболочки, опорных и анкерных элементов, опорные элементы выполнены из изношенных грузовых покрышек, имеющих в верхней части секторный вырез с центральным углом 150, заглубленных в грунт на высоту профиля покрышки, а мягкая оболочка крепится к опорным элементам с помощью рукавов, полученных путем прошивки складок материала оболочки в поперечном направлении или выполненных из кусков резиновой камеры, присоединенных к материалу оболочки клеепрошивными швами, помещенных в полости покрышек и заполненных сыпучим материалом. Рукава могут быть заполнены монтажной пеной. Сопоставимый с прототипом анализ показывает наличие следующих отличий опорные элементы выполнены из изношенных грузовых покрышек в верхней части покрышек имеется секторный вырез с центральным углом 150 опорные элементы заглублены в грунт на высоту профиля покрышки мягкая оболочка крепится к опорным элементам с помощью рукавов рукава получены путем прошивки складок материала оболочки в поперечном направлении или выполнены из кусков резиновой камеры, присоединенных к материалу оболочки клеепрошивными швами рукава помещены в полости покрышек рукава заполнены сыпучим материалом рукава могут быть заполнены монтажной пеной. Указанные выше признаки являются новыми, достаточными для решения поставленных задач, что позволяет считать их существенными. Сравнение заявленной конструкции с другими решениями лотков не позволило выявить в них признаки, порочащие новизну технического решения. Сказанное свидетельствует о возможности признания объекта полезной моделью. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображено поперечное сечение лотка на фиг. 2, 3 - технология изготовления рукава на фиг. 4 - разрез 1-1 на фиг. 1 на фиг. 5 - разрез 1-1 на фиг. 1 (вариант лотка с рукавом из куска резиновой камеры). Обозначения 1 - мягкая оболочка 2 - опорный элемент (изношенная грузовая покрышка) 3 - рукав 4 - прошивной шов 5 - кусок резиновой камеры 6 - клеепрошивной шов 7 - сыпучий материал 8 - монтажная пена 9 - анкер. Лоток состоит из мягкой оболочки 1, опорных элементов из изношенных грузовых покрышек 2, имеющих секторный вырез с центральным углом 150, заглубленных в 2 90652013.02.28 грунт на высоту профиля покрышки 2. Мягкая оболочка 1 крепится к опорным элементам 2 с помощью рукавов 3, полученных путем прошивки с образованием прошивного шва 4 складок материала оболочки 1 в поперечном направлении, выполненных из кусков резиновой камеры 5, присоединенных к материалу оболочки 1 клеепрошивными швами 6, помещенных в полости покрышек 2 и заполненных сыпучим материалом 7. Рукава 3 могут быть заполнены монтажной пеной 8. Опорные элементы 2 могут крепиться к грунту с помощью анкеров 9. Изготавливают лоток следующим образом. В изношенной грузовой покрышке 2 в верхней части выполняется секторный вырез с центральным углом 150. Покрышки 2 заглубляются в грунт на высоту профиля. Для изготовления рукавов 3 складки материала оболочки 1 прошиваются в поперечном направлении с образованием прошивного шва 4 (фиг. 2, 3). Рукава 3 могут быть изготовлены в швейной мастерской или непосредственно на строительной площадке с применением металлических скоб. Рукава 3 помещаются в полости покрышек 2 и заполняются сыпучим материалом 7, например песком, гравием или щебнем (фиг. 4). Рукава 3 могут быть выполнены из кусков резиновой камеры 5, присоединенных к материалу оболочки 1 клеепрошивными швами 6 (фиг. 5). Рукава 3 могут быть заполнены монтажной пеной 8. В этом случае жесткость опорного элемента 2 возрастает - монтажная пена в процессе полимеризации плотно прижимает рукава 3 к внутренней полости покрышки 2 и преднапрягает ее. Опорные элементы 2 могут крепиться к грунту с помощью анкеров 9. Таким образом, конструкция лотка проста в изготовлении. По сравнению с прототипом при устройстве лотка не требуются пиломатериалы и металлические изделия. Более того, для опорных элементов и рукавов используются отходы производства - изношенные грузовые покрышки и резиновые камеры. Монтаж конструкции лотка и перестановка его в процессе эксплуатации не требуют грузоподъемных механизмов. Экономический эффект предлагаемой конструкции лотка очевиден. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
