Ленточнопильный станок

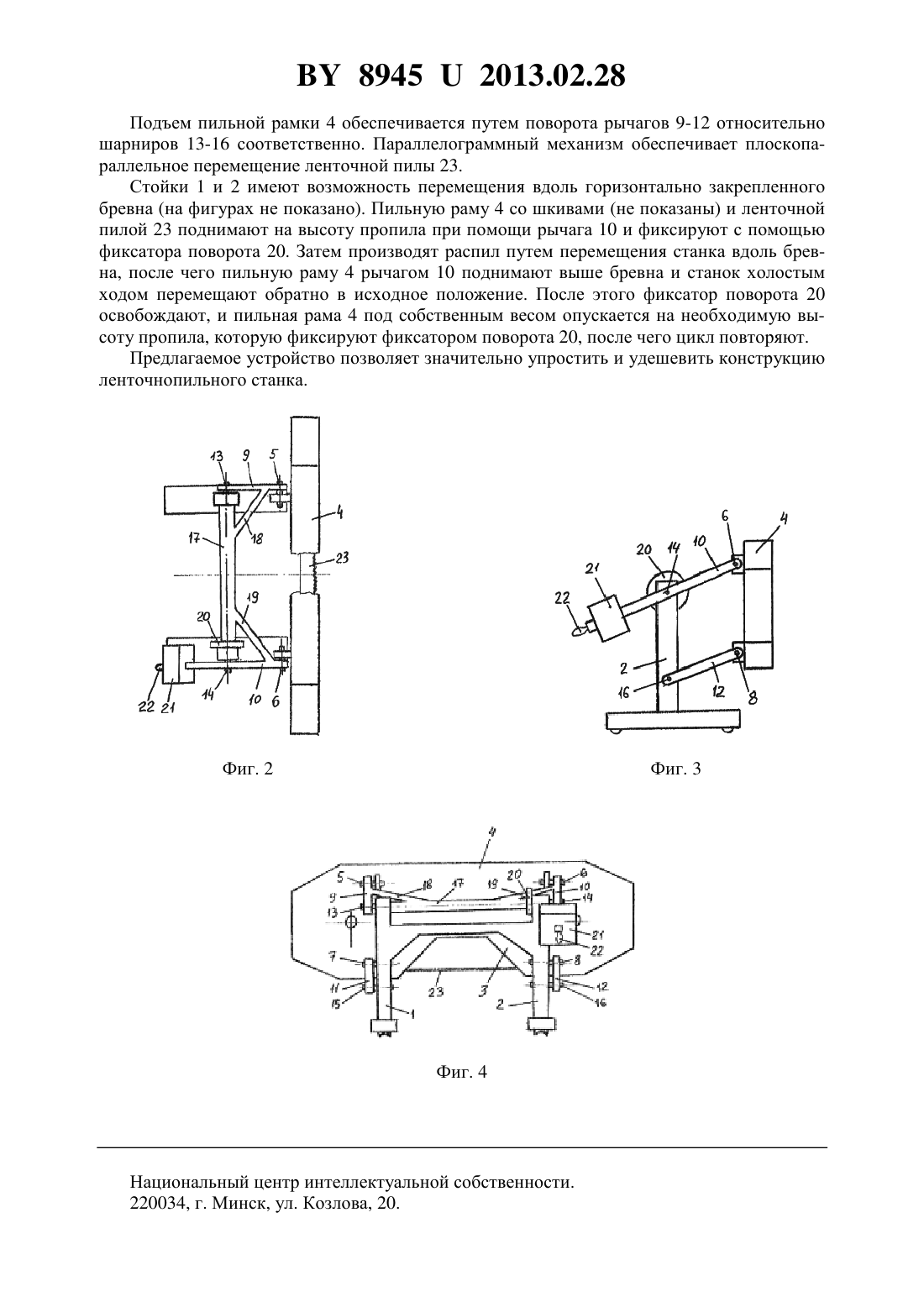

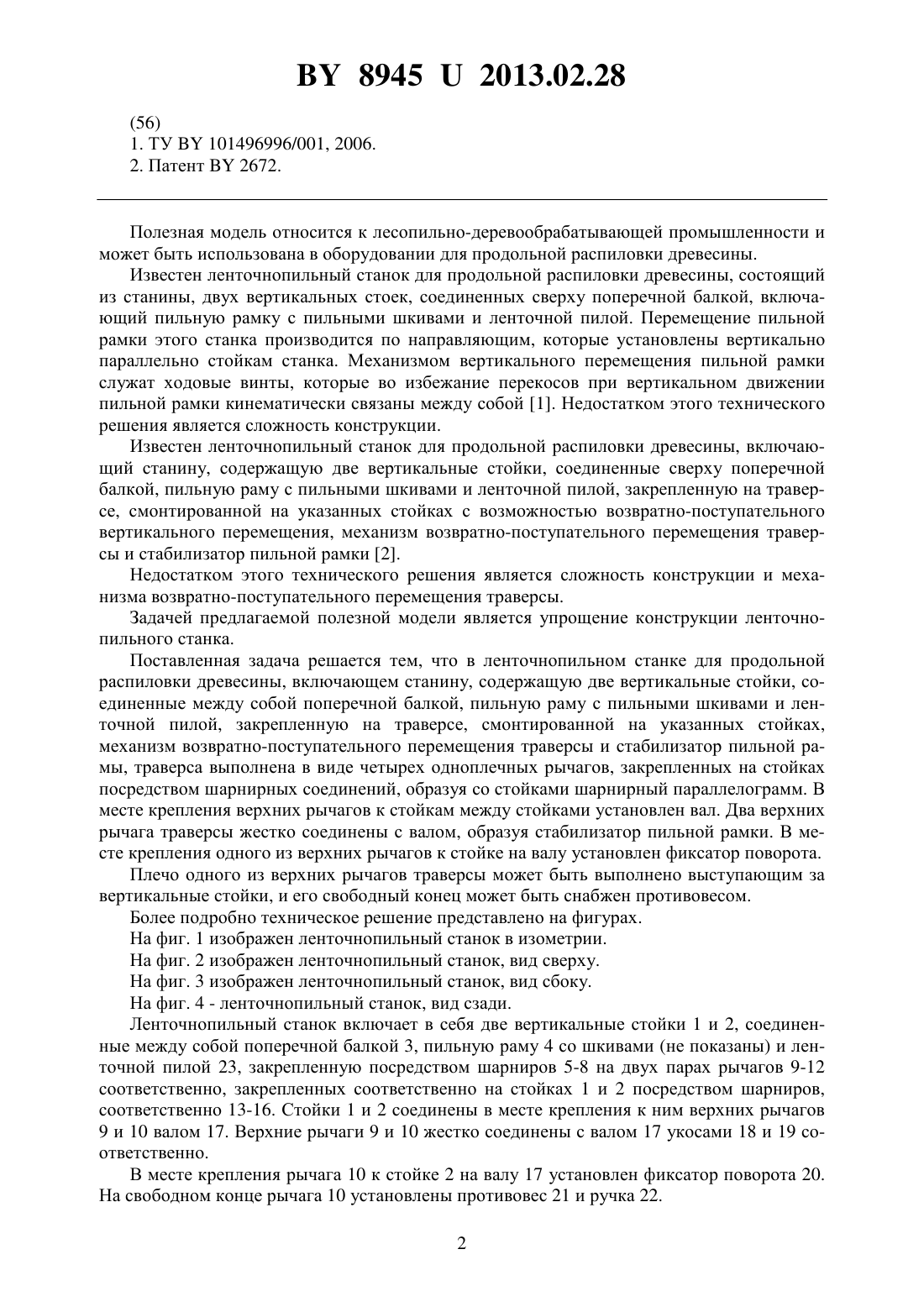

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Карягин Юрий Григорьевич(72) Автор Карягин Юрий Григорьевич(73) Патентообладатель Карягин Юрий Григорьевич(57) 1. Ленточнопильный станок для продольной распиловки древесины, включающий станину, содержащую две вертикальные стойки, соединенные между собой поперечной балкой, пильную рамку, закрепленную на траверсе, смонтированной на указанных стойках, механизм возвратно-поступательного перемещения траверсы и стабилизатор пильной рамки, отличающийся тем, что траверса выполнена в виде четырех одноплечных рычагов, закрепленных на стойках посредством шарнирных соединений, образуя со стойками шарнирный параллелограмм, при этом в месте крепления верхних рычагов к стойкам между стойками установлен вал, причем два верхних рычага траверсы жестко соединены с валом, образуя стабилизатор пильной рамки, причем в месте крепления одного из верхних рычагов к стойке на валу установлен фиксатор поворота. 2. Ленточнопильный станок по п. 1, отличающийся тем, что плечо по крайней мере одного из верхних рычагов траверсы выполнено выступающим. 3. Ленточнопильный станок по п. 2, отличающийся тем, что свободный конец верхнего рычага снабжен противовесом.(56) 1. ТУ 101496996/001, 2006. 2. Патент 2672. Полезная модель относится к лесопильно-деревообрабатывающей промышленности и может быть использована в оборудовании для продольной распиловки древесины. Известен ленточнопильный станок для продольной распиловки древесины, состоящий из станины, двух вертикальных стоек, соединенных сверху поперечной балкой, включающий пильную рамку с пильными шкивами и ленточной пилой. Перемещение пильной рамки этого станка производится по направляющим, которые установлены вертикально параллельно стойкам станка. Механизмом вертикального перемещения пильной рамки служат ходовые винты, которые во избежание перекосов при вертикальном движении пильной рамки кинематически связаны между собой 1. Недостатком этого технического решения является сложность конструкции. Известен ленточнопильный станок для продольной распиловки древесины, включающий станину, содержащую две вертикальные стойки, соединенные сверху поперечной балкой, пильную раму с пильными шкивами и ленточной пилой, закрепленную на траверсе, смонтированной на указанных стойках с возможностью возвратно-поступательного вертикального перемещения, механизм возвратно-поступательного перемещения траверсы и стабилизатор пильной рамки 2. Недостатком этого технического решения является сложность конструкции и механизма возвратно-поступательного перемещения траверсы. Задачей предлагаемой полезной модели является упрощение конструкции ленточнопильного станка. Поставленная задача решается тем, что в ленточнопильном станке для продольной распиловки древесины, включающем станину, содержащую две вертикальные стойки, соединенные между собой поперечной балкой, пильную раму с пильными шкивами и ленточной пилой, закрепленную на траверсе, смонтированной на указанных стойках,механизм возвратно-поступательного перемещения траверсы и стабилизатор пильной рамы, траверса выполнена в виде четырех одноплечных рычагов, закрепленных на стойках посредством шарнирных соединений, образуя со стойками шарнирный параллелограмм. В месте крепления верхних рычагов к стойкам между стойками установлен вал. Два верхних рычага траверсы жестко соединены с валом, образуя стабилизатор пильной рамки. В месте крепления одного из верхних рычагов к стойке на валу установлен фиксатор поворота. Плечо одного из верхних рычагов траверсы может быть выполнено выступающим за вертикальные стойки, и его свободный конец может быть снабжен противовесом. Более подробно техническое решение представлено на фигурах. На фиг. 1 изображен ленточнопильный станок в изометрии. На фиг. 2 изображен ленточнопильный станок, вид сверху. На фиг. 3 изображен ленточнопильный станок, вид сбоку. На фиг. 4 - ленточнопильный станок, вид сзади. Ленточнопильный станок включает в себя две вертикальные стойки 1 и 2, соединенные между собой поперечной балкой 3, пильную раму 4 со шкивами (не показаны) и ленточной пилой 23, закрепленную посредством шарниров 5-8 на двух парах рычагов 9-12 соответственно, закрепленных соответственно на стойках 1 и 2 посредством шарниров,соответственно 13-16. Стойки 1 и 2 соединены в месте крепления к ним верхних рычагов 9 и 10 валом 17. Верхние рычаги 9 и 10 жестко соединены с валом 17 укосами 18 и 19 соответственно. В месте крепления рычага 10 к стойке 2 на валу 17 установлен фиксатор поворота 20. На свободном конце рычага 10 установлены противовес 21 и ручка 22. 2 89452013.02.28 Подъем пильной рамки 4 обеспечивается путем поворота рычагов 9-12 относительно шарниров 13-16 соответственно. Параллелограммный механизм обеспечивает плоскопараллельное перемещение ленточной пилы 23. Стойки 1 и 2 имеют возможность перемещения вдоль горизонтально закрепленного бревна (на фигурах не показано). Пильную раму 4 со шкивами (не показаны) и ленточной пилой 23 поднимают на высоту пропила при помощи рычага 10 и фиксируют с помощью фиксатора поворота 20. Затем производят распил путем перемещения станка вдоль бревна, после чего пильную раму 4 рычагом 10 поднимают выше бревна и станок холостым ходом перемещают обратно в исходное положение. После этого фиксатор поворота 20 освобождают, и пильная рама 4 под собственным весом опускается на необходимую высоту пропила, которую фиксируют фиксатором поворота 20, после чего цикл повторяют. Предлагаемое устройство позволяет значительно упростить и удешевить конструкцию ленточнопильного станка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
