Адаптер для ректовагинального датчика

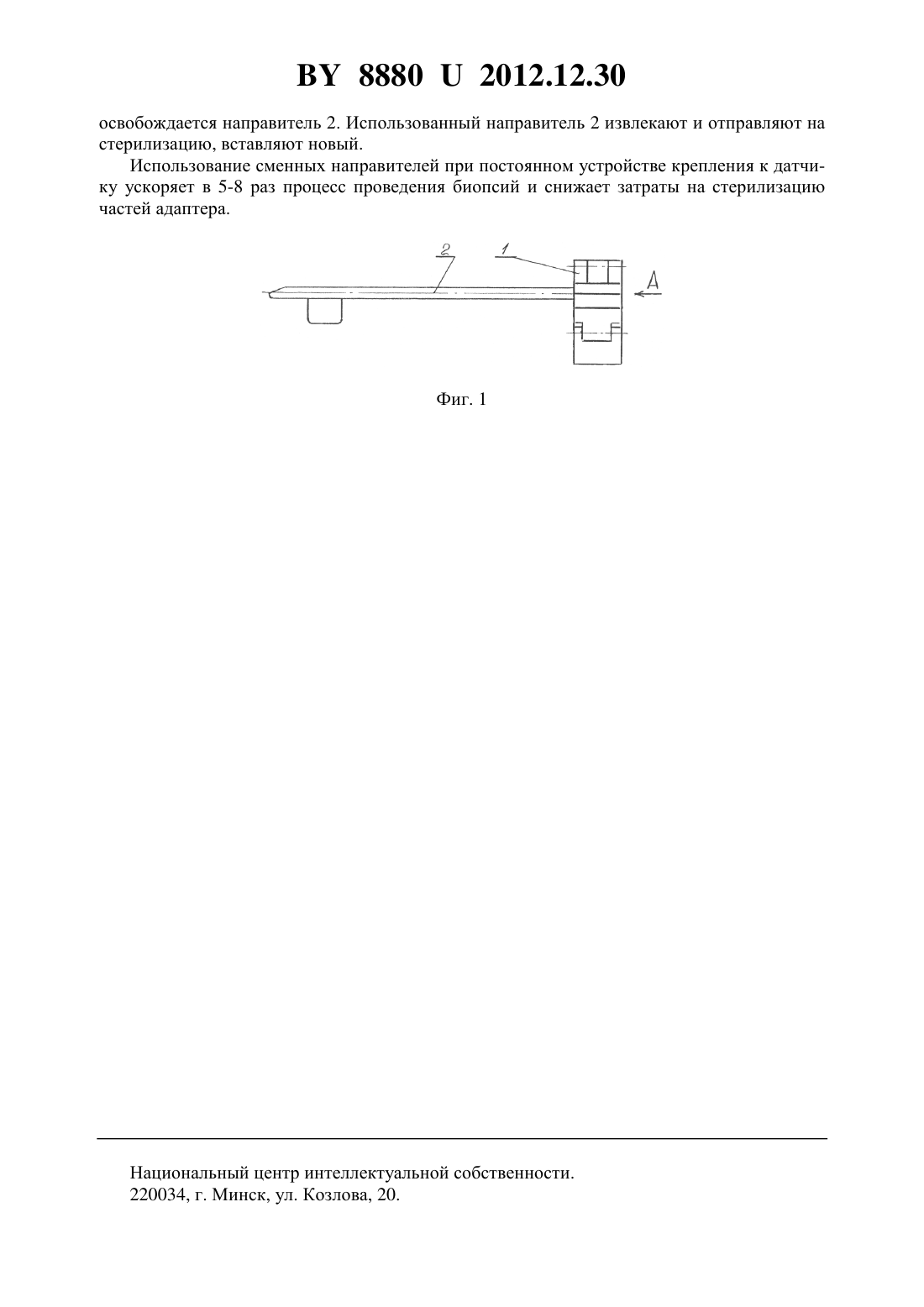

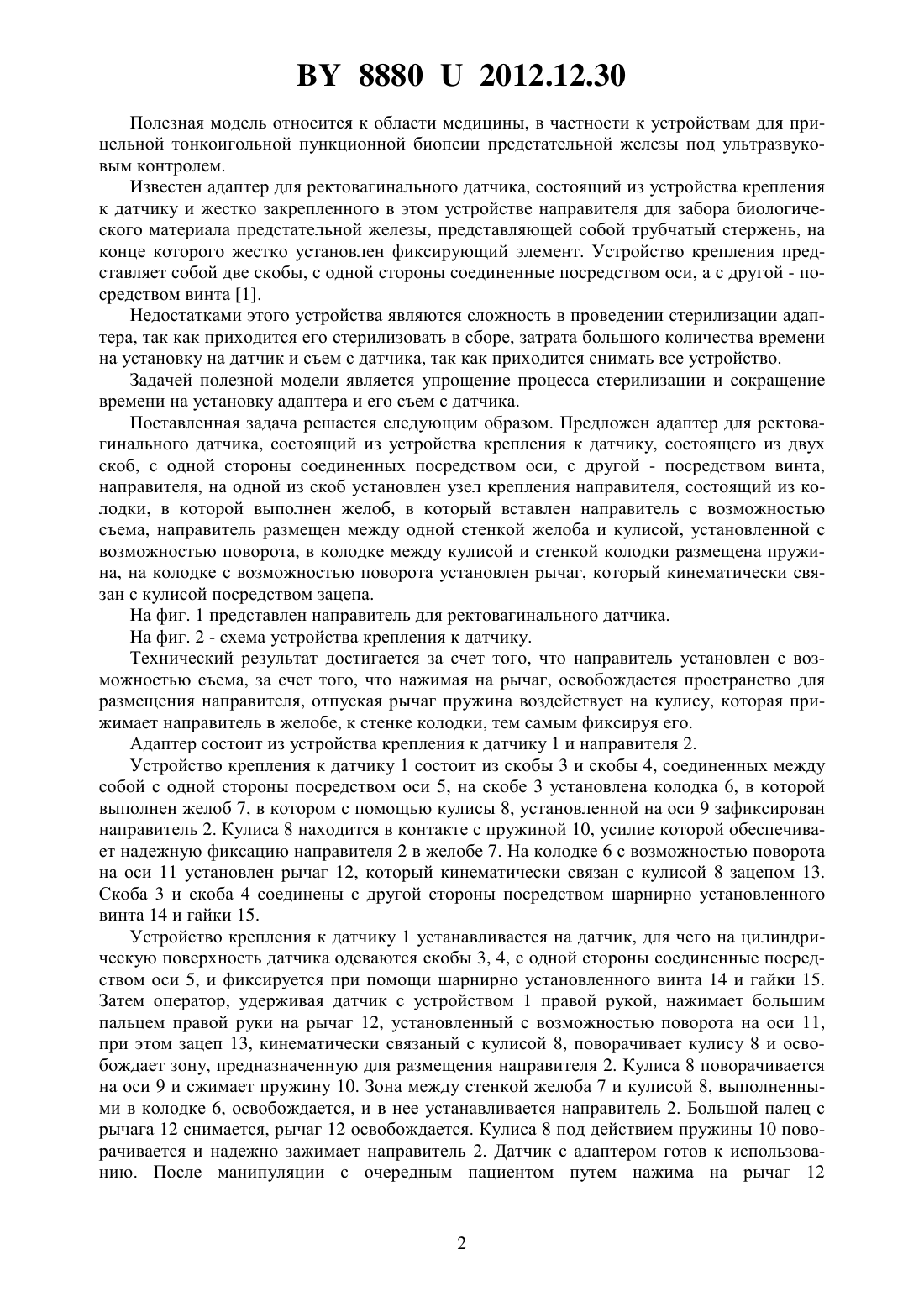

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АДАПТЕР ДЛЯ РЕКТОВАГИНАЛЬНОГО ДАТЧИКА(71) Заявитель Республиканское инновационное унитарное предприятие Научно-технологический парк БНТУ Политехник(72) Авторы Ивановская Маргарита Иосифовна Алексеев Юрий Алексеевич Нисс Владимир Семенович Кособуцкий Алексей Александрович Масанский Игорь Леонидович(73) Патентообладатель Республиканское инновационное унитарное предприятие Научно-технологический парк БНТУ Политехник(57) Адаптер для ректовагинального датчика, состоящий из устройства крепления к датчику, состоящего из двух скоб, с одной стороны соединенных шарнирно, с другой - посредством винта, направителя, отличающийся тем, что на одной из скоб установлен узел крепления направителя, состоящий из колодки, в которой выполнен желоб, в который вставлен направитель с возможностью съема, направитель размещен между одной стенкой желоба и кулисой, установленной с возможностью поворота, в колодке между кулисой и стенкой колодки размещена пружина, на колодке с возможностью поворота установлен рычаг, который кинематически связан с кулисой посредством зацепа. 88802012.12.30 Полезная модель относится к области медицины, в частности к устройствам для прицельной тонкоигольной пункционной биопсии предстательной железы под ультразвуковым контролем. Известен адаптер для ректовагинального датчика, состоящий из устройства крепления к датчику и жестко закрепленного в этом устройстве направителя для забора биологического материала предстательной железы, представляющей собой трубчатый стержень, на конце которого жестко установлен фиксирующий элемент. Устройство крепления представляет собой две скобы, с одной стороны соединенные посредством оси, а с другой - посредством винта 1. Недостатками этого устройства являются сложность в проведении стерилизации адаптера, так как приходится его стерилизовать в сборе, затрата большого количества времени на установку на датчик и съем с датчика, так как приходится снимать все устройство. Задачей полезной модели является упрощение процесса стерилизации и сокращение времени на установку адаптера и его съем с датчика. Поставленная задача решается следующим образом. Предложен адаптер для ректовагинального датчика, состоящий из устройства крепления к датчику, состоящего из двух скоб, с одной стороны соединенных посредством оси, с другой - посредством винта,направителя, на одной из скоб установлен узел крепления направителя, состоящий из колодки, в которой выполнен желоб, в который вставлен направитель с возможностью съема, направитель размещен между одной стенкой желоба и кулисой, установленной с возможностью поворота, в колодке между кулисой и стенкой колодки размещена пружина, на колодке с возможностью поворота установлен рычаг, который кинематически связан с кулисой посредством зацепа. На фиг. 1 представлен направитель для ректовагинального датчика. На фиг. 2 - схема устройства крепления к датчику. Технический результат достигается за счет того, что направитель установлен с возможностью съема, за счет того, что нажимая на рычаг, освобождается пространство для размещения направителя, отпуская рычаг пружина воздействует на кулису, которая прижимает направитель в желобе, к стенке колодки, тем самым фиксируя его. Адаптер состоит из устройства крепления к датчику 1 и направителя 2. Устройство крепления к датчику 1 состоит из скобы 3 и скобы 4, соединенных между собой с одной стороны посредством оси 5, на скобе 3 установлена колодка 6, в которой выполнен желоб 7, в котором с помощью кулисы 8, установленной на оси 9 зафиксирован направитель 2. Кулиса 8 находится в контакте с пружиной 10, усилие которой обеспечивает надежную фиксацию направителя 2 в желобе 7. На колодке 6 с возможностью поворота на оси 11 установлен рычаг 12, который кинематически связан с кулисой 8 зацепом 13. Скоба 3 и скоба 4 соединены с другой стороны посредством шарнирно установленного винта 14 и гайки 15. Устройство крепления к датчику 1 устанавливается на датчик, для чего на цилиндрическую поверхность датчика одеваются скобы 3, 4, с одной стороны соединенные посредством оси 5, и фиксируется при помощи шарнирно установленного винта 14 и гайки 15. Затем оператор, удерживая датчик с устройством 1 правой рукой, нажимает большим пальцем правой руки на рычаг 12, установленный с возможностью поворота на оси 11,при этом зацеп 13, кинематически связаный с кулисой 8, поворачивает кулису 8 и освобождает зону, предназначенную для размещения направителя 2. Кулиса 8 поворачивается на оси 9 и сжимает пружину 10. Зона между стенкой желоба 7 и кулисой 8, выполненными в колодке 6, освобождается, и в нее устанавливается направитель 2. Большой палец с рычага 12 снимается, рычаг 12 освобождается. Кулиса 8 под действием пружины 10 поворачивается и надежно зажимает направитель 2. Датчик с адаптером готов к использованию. После манипуляции с очередным пациентом путем нажима на рычаг 12 88802012.12.30 освобождается направитель 2. Использованный направитель 2 извлекают и отправляют настерилизацию, вставляют новый. Использование сменных направителей при постоянном устройстве крепления к датчику ускоряет в 5-8 раз процесс проведения биопсий и снижает затраты на стерилизацию частей адаптера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
