Литой корпус односедельного клапана

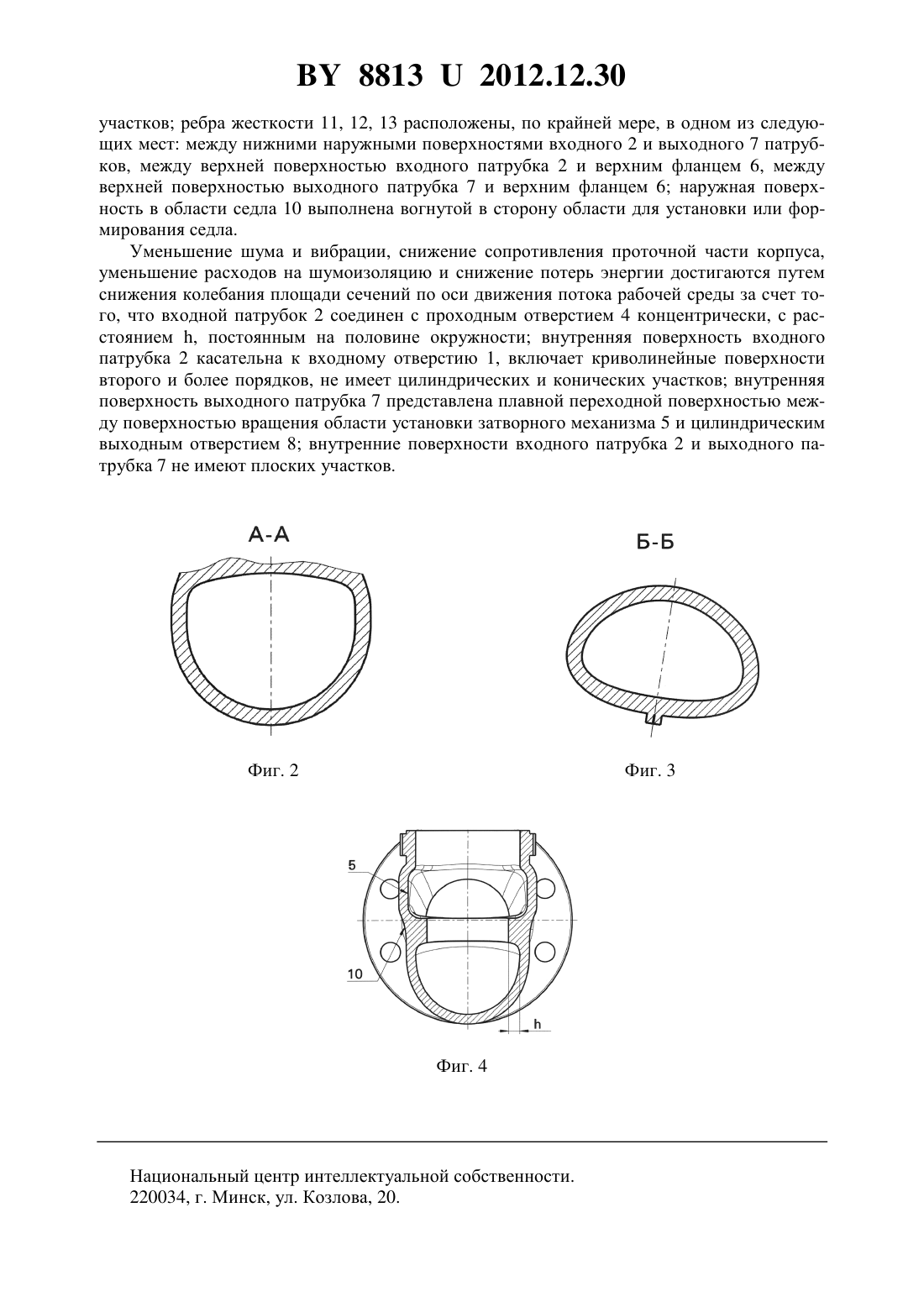

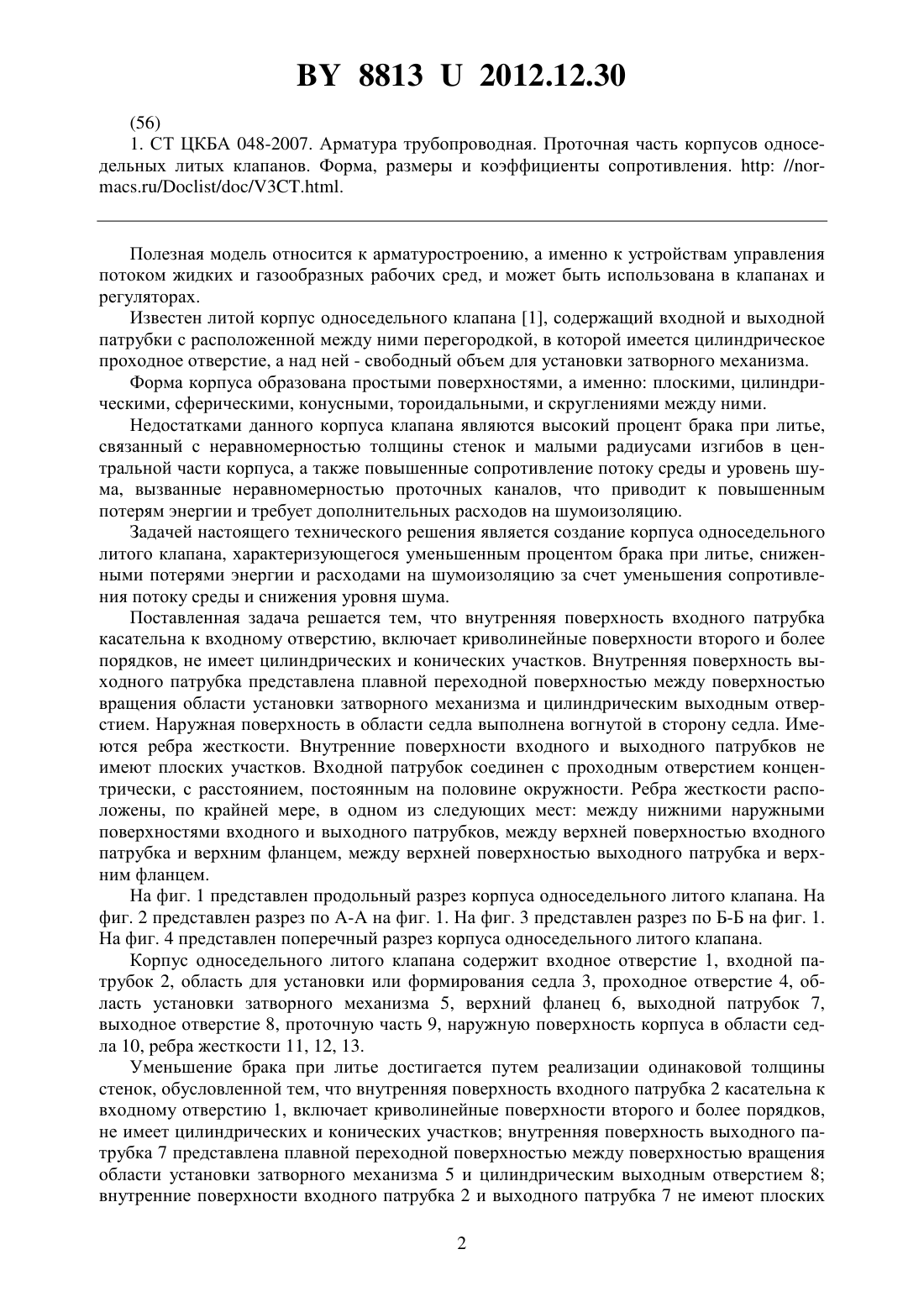

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛИТОЙ КОРПУС ОДНОСЕДЕЛЬНОГО КЛАПАНА(71) Заявитель Линчевский Игорь Денисович(72) Автор Линчевский Игорь Денисович(73) Патентообладатель Линчевский Игорь Денисович(57) 1. Литой корпус односедельного клапана, включающий свободную область для установки затворного механизма, входной и выходной патрубки с расположенной между ними перегородкой, в которой имеется цилиндрическое проходное отверстие, отличающийся тем, что внутренняя поверхность входного патрубка касательна к входному отверстию,включает криволинейные поверхности второго и более порядков, не имеет цилиндрических и конических участков внутренняя поверхность выходного патрубка представлена плавной переходной поверхностью между поверхностью вращения области установки затворного механизма и цилиндрическим выходным отверстием наружная поверхность в области седла выполнена вогнутой в сторону области для установки или формирования седла имеются ребра жесткости. 2. Корпус клапана по п. 1, отличающийся тем, что внутренние поверхности входного и выходного патрубков не имеют плоских участков. 3. Корпус клапана по п. 1, отличающийся тем, что входной патрубок соединен с проходным отверстием концентрически, с расстоянием, постоянным на половине окружности. 4. Корпус клапана по п. 1, отличающийся тем, что ребра жесткости расположены, по крайней мере, в одном из следующих мест между нижними наружными поверхностями входного и выходного патрубков, между верхней поверхностью входного патрубка и верхним фланцем, между верхней поверхностью выходного патрубка и верхним фланцем.(56) 1. СТ ЦКБА 048-2007. Арматура трубопроводная. Проточная часть корпусов односедельных литых клапанов. Форма, размеры и коэффициенты сопротивления.//.///3 Полезная модель относится к арматуростроению, а именно к устройствам управления потоком жидких и газообразных рабочих сред, и может быть использована в клапанах и регуляторах. Известен литой корпус односедельного клапана 1, содержащий входной и выходной патрубки с расположенной между ними перегородкой, в которой имеется цилиндрическое проходное отверстие, а над ней - свободный объем для установки затворного механизма. Форма корпуса образована простыми поверхностями, а именно плоскими, цилиндрическими, сферическими, конусными, тороидальными, и скруглениями между ними. Недостатками данного корпуса клапана являются высокий процент брака при литье,связанный с неравномерностью толщины стенок и малыми радиусами изгибов в центральной части корпуса, а также повышенные сопротивление потоку среды и уровень шума, вызванные неравномерностью проточных каналов, что приводит к повышенным потерям энергии и требует дополнительных расходов на шумоизоляцию. Задачей настоящего технического решения является создание корпуса односедельного литого клапана, характеризующегося уменьшенным процентом брака при литье, сниженными потерями энергии и расходами на шумоизоляцию за счет уменьшения сопротивления потоку среды и снижения уровня шума. Поставленная задача решается тем, что внутренняя поверхность входного патрубка касательна к входному отверстию, включает криволинейные поверхности второго и более порядков, не имеет цилиндрических и конических участков. Внутренняя поверхность выходного патрубка представлена плавной переходной поверхностью между поверхностью вращения области установки затворного механизма и цилиндрическим выходным отверстием. Наружная поверхность в области седла выполнена вогнутой в сторону седла. Имеются ребра жесткости. Внутренние поверхности входного и выходного патрубков не имеют плоских участков. Входной патрубок соединен с проходным отверстием концентрически, с расстоянием, постоянным на половине окружности. Ребра жесткости расположены, по крайней мере, в одном из следующих мест между нижними наружными поверхностями входного и выходного патрубков, между верхней поверхностью входного патрубка и верхним фланцем, между верхней поверхностью выходного патрубка и верхним фланцем. На фиг. 1 представлен продольный разрез корпуса односедельного литого клапана. На фиг. 2 представлен разрез по А-А на фиг. 1. На фиг. 3 представлен разрез по Б-Б на фиг. 1. На фиг. 4 представлен поперечный разрез корпуса односедельного литого клапана. Корпус односедельного литого клапана содержит входное отверстие 1, входной патрубок 2, область для установки или формирования седла 3, проходное отверстие 4, область установки затворного механизма 5, верхний фланец 6, выходной патрубок 7,выходное отверстие 8, проточную часть 9, наружную поверхность корпуса в области седла 10, ребра жесткости 11, 12, 13. Уменьшение брака при литье достигается путем реализации одинаковой толщины стенок, обусловленной тем, что внутренняя поверхность входного патрубка 2 касательна к входному отверстию 1, включает криволинейные поверхности второго и более порядков,не имеет цилиндрических и конических участков внутренняя поверхность выходного патрубка 7 представлена плавной переходной поверхностью между поверхностью вращения области установки затворного механизма 5 и цилиндрическим выходным отверстием 8 внутренние поверхности входного патрубка 2 и выходного патрубка 7 не имеют плоских 2 88132012.12.30 участков ребра жесткости 11, 12, 13 расположены, по крайней мере, в одном из следующих мест между нижними наружными поверхностями входного 2 и выходного 7 патрубков, между верхней поверхностью входного патрубка 2 и верхним фланцем 6, между верхней поверхностью выходного патрубка 7 и верхним фланцем 6 наружная поверхность в области седла 10 выполнена вогнутой в сторону области для установки или формирования седла. Уменьшение шума и вибрации, снижение сопротивления проточной части корпуса,уменьшение расходов на шумоизоляцию и снижение потерь энергии достигаются путем снижения колебания площади сечений по оси движения потока рабочей среды за счет того, что входной патрубок 2 соединен с проходным отверстием 4 концентрически, с расстоянием , постоянным на половине окружности внутренняя поверхность входного патрубка 2 касательна к входному отверстию 1, включает криволинейные поверхности второго и более порядков, не имеет цилиндрических и конических участков внутренняя поверхность выходного патрубка 7 представлена плавной переходной поверхностью между поверхностью вращения области установки затворного механизма 5 и цилиндрическим выходным отверстием 8 внутренние поверхности входного патрубка 2 и выходного патрубка 7 не имеют плоских участков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
