RFID-метка

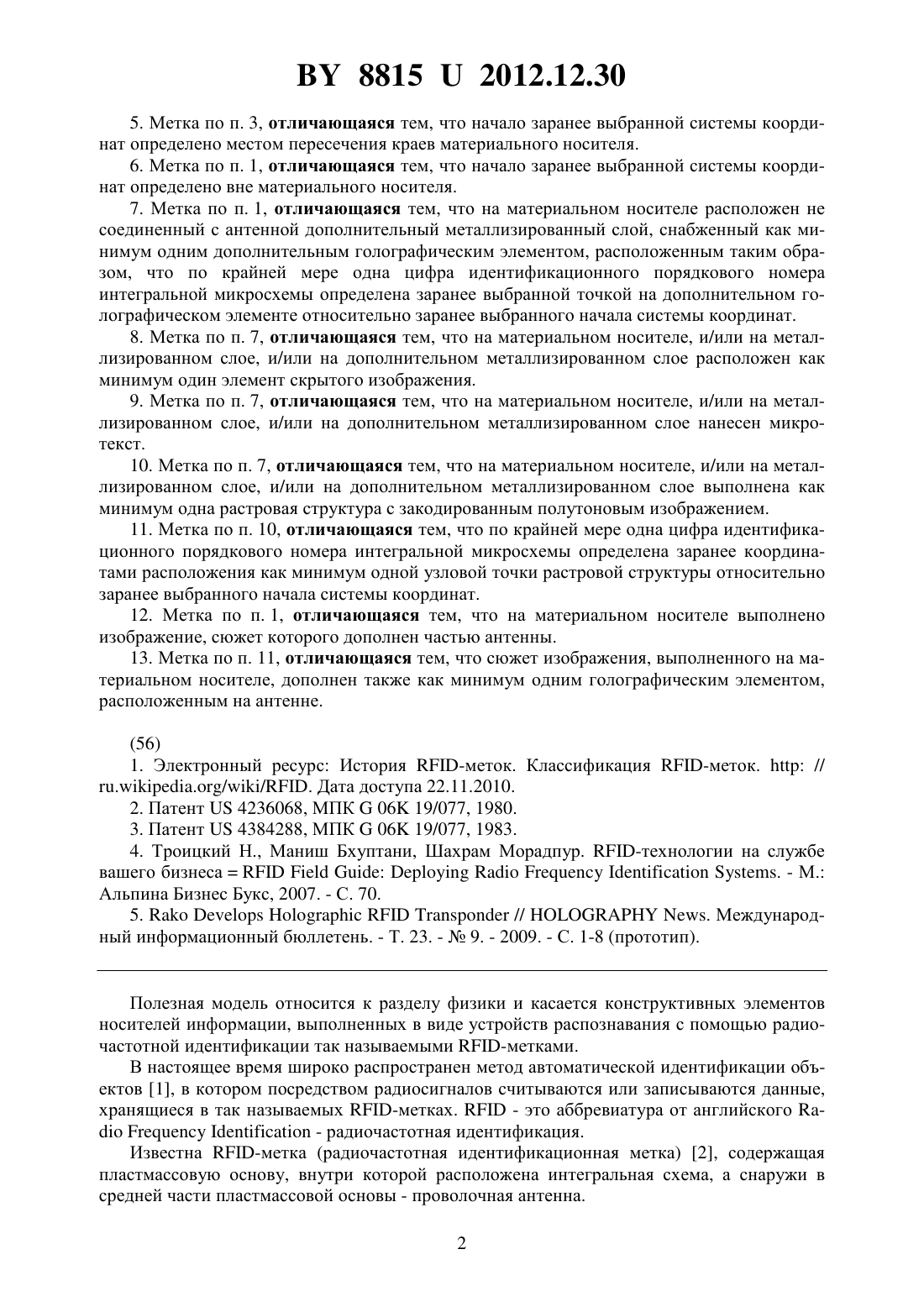

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Магия света(72) Авторы Танин Леонид Викторович Моисеенко Петр Васильевич Гинак Сергей Николаевич Танина Людмила Николаевна Танин Вячеслав Андреевич(73) Патентообладатель Общество с ограниченной ответственностью Магия света(57) 1. -метка, содержащая соединенные между собой и расположенные на материальном носителе интегральную микросхему, снабженную идентификационным порядковым номером, и антенну, выполненную из металлизированного слоя, на котором расположен по крайней мере один голографический элемент, отличающаяся тем, что голографический элемент расположен таким образом, что по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее выбранной точкой на голографическом элементе относительно заранее выбранного начала системы координат. 2. Метка по п. 1, отличающаяся тем, что выбрана полярная система координат. 3. Метка по п. 1, отличающаяся тем, что начало заранее выбранной системы координат определено на материальном носителе. 4. Метка по п. 3, отличающаяся тем, что на материальном носителе нанесены линии заранее выбранной системы координат. 88152012.12.30 5. Метка по п. 3, отличающаяся тем, что начало заранее выбранной системы координат определено местом пересечения краев материального носителя. 6. Метка по п. 1, отличающаяся тем, что начало заранее выбранной системы координат определено вне материального носителя. 7. Метка по п. 1, отличающаяся тем, что на материальном носителе расположен не соединенный с антенной дополнительный металлизированный слой, снабженный как минимум одним дополнительным голографическим элементом, расположенным таким образом, что по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее выбранной точкой на дополнительном голографическом элементе относительно заранее выбранного начала системы координат. 8. Метка по п. 7, отличающаяся тем, что на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое расположен как минимум один элемент скрытого изображения. 9. Метка по п. 7, отличающаяся тем, что на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое нанесен микротекст. 10. Метка по п. 7, отличающаяся тем, что на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое выполнена как минимум одна растровая структура с закодированным полутоновым изображением. 11. Метка по п. 10, отличающаяся тем, что по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее координатами расположения как минимум одной узловой точки растровой структуры относительно заранее выбранного начала системы координат. 12. Метка по п. 1, отличающаяся тем, что на материальном носителе выполнено изображение, сюжет которого дополнен частью антенны. 13. Метка по п. 11, отличающаяся тем, что сюжет изображения, выполненного на материальном носителе, дополнен также как минимум одним голографическим элементом,расположенным на антенне.(56) 1. Электронный ресурс История -меток. Классификация -меток.////. Дата доступа 22.11.2010. 2. Патент 4236068, МПК 06 19/077, 1980. 3. Патент 4384288, МПК 06 19/077, 1983. 4. Троицкий Н., Маниш Бхуптани, Шахрам Морадпур. -технологии на службе вашего бизнеса. - М. Альпина Бизнес Букс, 2007. - С. 70. 5.//. Международный информационный бюллетень. - Т. 23. -9. - 2009. - С. 1-8 (прототип). Полезная модель относится к разделу физики и касается конструктивных элементов носителей информации, выполненных в виде устройств распознавания с помощью радиочастотной идентификации так называемыми -метками. В настоящее время широко распространен метод автоматической идентификации объектов 1, в котором посредством радиосигналов считываются или записываются данные,хранящиеся в так называемых -метках.- это аббревиатура от английского- радиочастотная идентификация. Известна -метка (радиочастотная идентификационная метка) 2, содержащая пластмассовую основу, внутри которой расположена интегральная схема, а снаружи в средней части пластмассовой основы - проволочная антенна. 2 88152012.12.30 Интегральная схема служит для хранения и обработки информации, модулирования и демодулирования радиочастотногосигнала и некоторых других функций, а антенна для приема и передачи этого сигнала. Недостатками аналога 2 являются относительная громоздкость конструкции и неудобство применения из-за использования в ней пластмассовой основы. Более проста по конструкции и удобна в применении запатентованная -метка 3. Она содержит бумажную основу, на которой по периметру расположена проволочная антенна, а в центре - интегральная микросхема. Однако недостатком такой метки является относительно большая ее толщина из-за выступающей над бумажной основой проволочной антенны. Это также вызывает некоторые усложнения при креплении -метки к объекту. Более компакта и более удобна в применении -метка 4. Она содержит расположенные на материальном носителе дорожки антенны, выполненные из металлизированного слоя - алюминиевой фольги, а на части из них и/или на материальном носителе интегральную микросхему. Выполнение из алюминиевой фольги дорожек антенны позволяет, в сравнении с аналогами 2 и 3, создать более тонкую и гибкую -метку. Однако недостатком аналога 4 является сравнительно низкая степень защиты метки, так как ее можно легко снять с объекта и перенести на другой объект. Кроме того,злоумышленниками может быть произведена замена одной -метки, предназначенной для определенного объекта, другойметкой, предназначенной для другого объекта. Это может ввести в заблуждение считывающее устройство (считыватель, ридер или интеррогатор) системы слежения (-системы) за объектом. При этом на месте расположения объекта в случае упомянутой замены меток она не будет обнаружена обслуживающим персоналом, так как по внешнему виду обе -метки не отличаются. Лучшей степенью защиты обладает принятая за прототип -метка 5, содержащая соединенные между собой и расположенные на материальном носителе интегральную микросхему и голографическую антенну, при этом интегральная микросхема снабжена числовым кодом, а дорожки голографической антенны и материальный носитель - элементами изображения. Хотя уникальность изображения на дорожках голографической антенны, а также ее саморазрушение при снятии затрудняют повторение -метки, однако это не исключает хотя и значительно дорогостоящей, но все же возможности воспроизведения и тиражирования такого изображения, как и возможности замены одной интегральной микросхемы на-метке другой интегральной микросхемой, что снижает в целом степень защиты такого изделия. Поэтому задачей полезной модели является повышение степени защиты -метки. Поставленная задача решается тем, что -метка, содержащая соединенные между собой и расположенные на материальном носителе интегральную микросхему, снабженную идентификационным порядковым номером, и антенну, выполненную из металлизированного слоя, на котором расположен по крайней мере один голографический элемент,имеет отличительные признаки голографический элемент расположен таким образом, что по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее выбранной точкой на голографическом элементе относительно заранее выбранного начала системы координат. Данный отличительный признак позволит произвести кодирование. Для усиления защитных свойств -метки также возможно введение в полезную модель нижеследующих отличительных признаков выбрана полярная система координат начало заранее выбранной системы координат определено на материальном носителе на материальном носителе нанесены линии заранее выбранной системы координат 3 88152012.12.30 начало заранее выбранной системы координат определено местом пересечения краев материального носителя начало заранее выбранной системы координат определено вне материального носителя на материальном носителе расположен не соединенный с антенной дополнительный металлизированный слой, снабженный как минимум одним дополнительным голографическим элементом, расположенным таким образом, что по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее выбранной точкой на дополнительном топографическом элементе относительно заранее выбранного начала системы координат на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое расположен как минимум один элемент скрытого изображения на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое нанесен микротекст на материальном носителе, и/или на металлизированном слое, и/или на дополнительном металлизированном слое выполнена как минимум одна растровая структура с закодированным полутоновым изображением по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы определена заранее координатами расположения как минимум одной узловой точки растровой структуры относительно заранее выбранного начала системы координат на материальном носителе выполнено изображение, сюжет которого дополнен как минимум одной частью антенны сюжет изображения, выполненного на материальном носителе, дополнен также как минимум одним голографическим элементом, расположенным на антенне. Сущность полезной модели поясняется фигурой, на которой показа увеличенный общий вид -метки с условным изображением ее невидимых элементов.-метка содержит соединенные между собой и расположенные на материальном носителе 1 интегральную микросхему (чип) 2, которая имеет свой идентификационный порядковый номер 3, например условно показанный набор цифр 70135. -метка содержит также антенну 4, выполненную из металлизированного слоя, на котором расположены голографические элементы 5. Один или несколько, или все голографические элементы 5 расположены таким образом, что одна или несколько, или все цифры идентификационного порядкового номера 3 интегральной микросхемы 2 определены заранее выбранными точками на этих голографических элементах 5 относительно заранее выбранного начала системы координат, например полярной (не показано) или ортогональной (как показано). При этом на материальном носителе 1 для ортогональной системы могут быть нанесены взаимно перпендикулярные линии 6, обозначающие горизонтальную х и вертикальнуюоси системы координат -. При этом местопересечения этих линий 6 определяет начало системы координат. Также возможна привязка началасистемы координат - к одному из углов материального носителя 1 в месте пересечения ее краев, например, как показано, нижних краев. При этом сами края материального носителя могут являться координатными осямии, если расположены перпендикулярно друг к другу. Возможен также выбор началазаранее выбранной системы координат - вне материального носителя 1. Также возможно применение во всех случаях нанесения таких осей в полярной системе координат (не показано). Таким образом, например, цифра 7 идентификационного порядкового номера 3 интегральной микросхемы 2 может быть определена заранее выбранной точкой, например 7,на одном из голографических элементов 5 относительно заранее выбранного начала системы координат, например . 4 88152012.12.30 На материальном носителе возможно расположение не соединенного с антенной 4 дополнительного металлизированного слоя 8, снабженного как минимум одним дополнительным голографическим элементом 9. Такой элемент расположен таким образом, что по крайней мере одна цифра идентификационного порядкового номера 3 интегральной микросхемы 2, например 0, определена заранее выбранной точкой, например 10, на дополнительном голографическом элементе 9 относительно заранее выбранного начала,например , системы координат. На материальном носителе 1, и/или на металлизированном слое антенны 4, и/или на дополнительном металлизированном слое 8 могут быть расположены специальные защитные элементы информации как минимум один элемент условно показанного скрытого изображения (латентного) 11, которое визуализируется с помощью специального прибора, основанного, например,на инфракрасном излучении (не показан) условно показанный микротекст 12, который можно распознать с помощью специального прибора, например оптической лупы (не показана) условно показанная растровая структура 13 с закодированным полутоновым изображением 14, которое проявляется при наложении на растровую структуру другой растровой структуры, расположенной на специальном растровом декодере (не показан). При этом по крайней мере одна цифра идентификационного порядкового номера интегральной микросхемы 2, например 1, определена заранее координатами расположения как минимум одной узловой точки 15 растровой структуры 13 относительно заранее выбранного начала системы координат(или , или ). Две последние цифры 3 и 5 порядкового номера интегральной микросхемы 2 могут быть определены одним из описанных выше способов привязки определенной точки на поверхности -метки относительно любой заранее выбранной или нанесенной на нее системы координат. На материальном носителе 1 может быть также нанесено изображение 16, сюжет которого дополнен как минимум одной частью антенны 4, в нашем примере - тремя частями,на которых имеются голографические элементы 7. Применяют -метку согласно известным методам, описанным в том числе в аналогах 1-4 и прототипе 5. При этом если злоумышленнику все же удастся очень сложный и трудоемкий процесс подделки описанных выше изображений и голографических скрытых элементов на этой метке, а также подделка идентификационного порядкового номера 3 интегральной микросхемы 2, то данная подделка быстро обнаружится за счет того, что, замерив координаты известной точки (или точек) на -метке от начала системы координат(или, или ), можно уверенно сказать об этом. Применение полезной модели позволит повысить степень защищенности продукции,ценных бумаг, документов и охраняемых объектов недвижимости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
