Держатель протеза клапана сердца

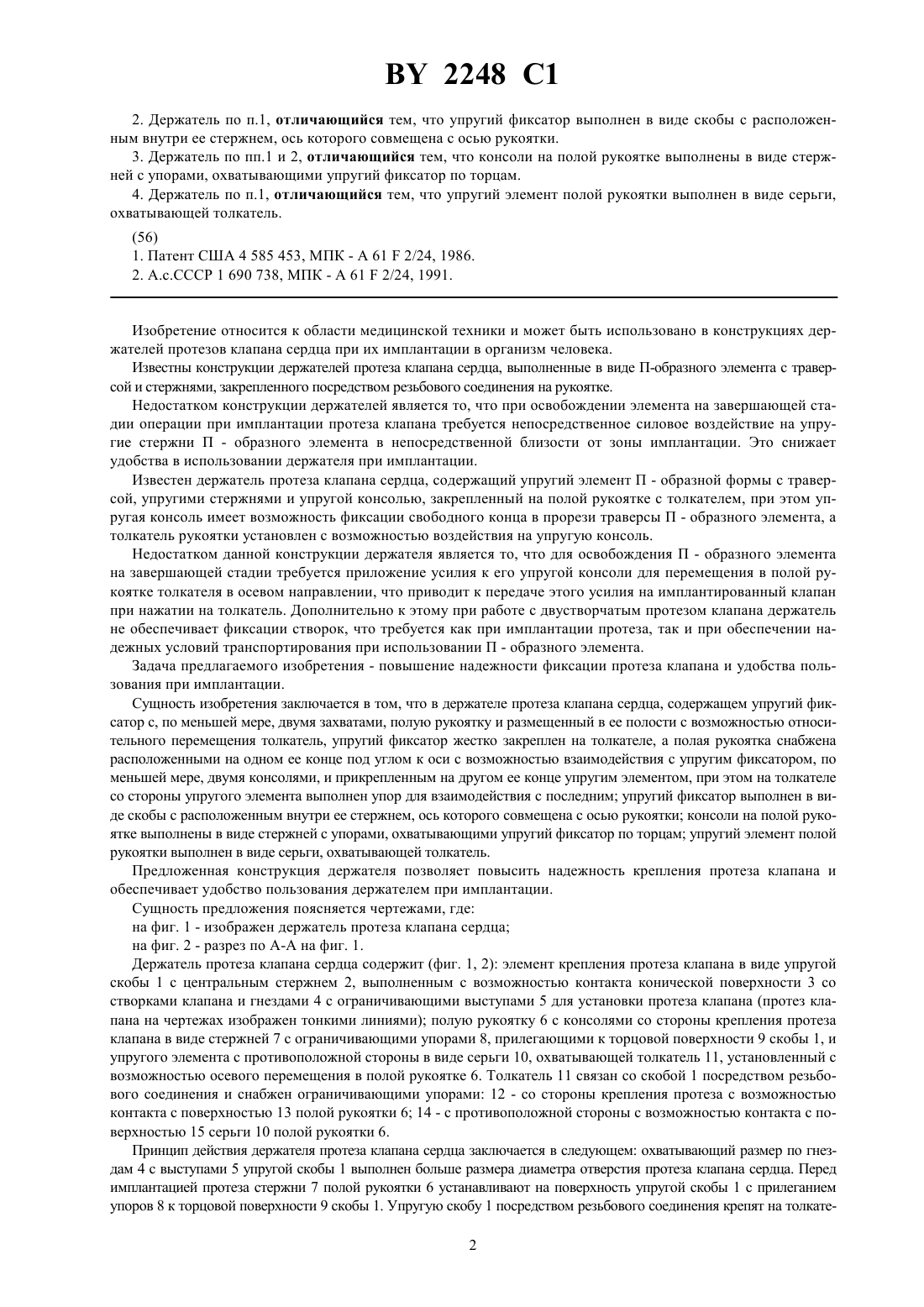

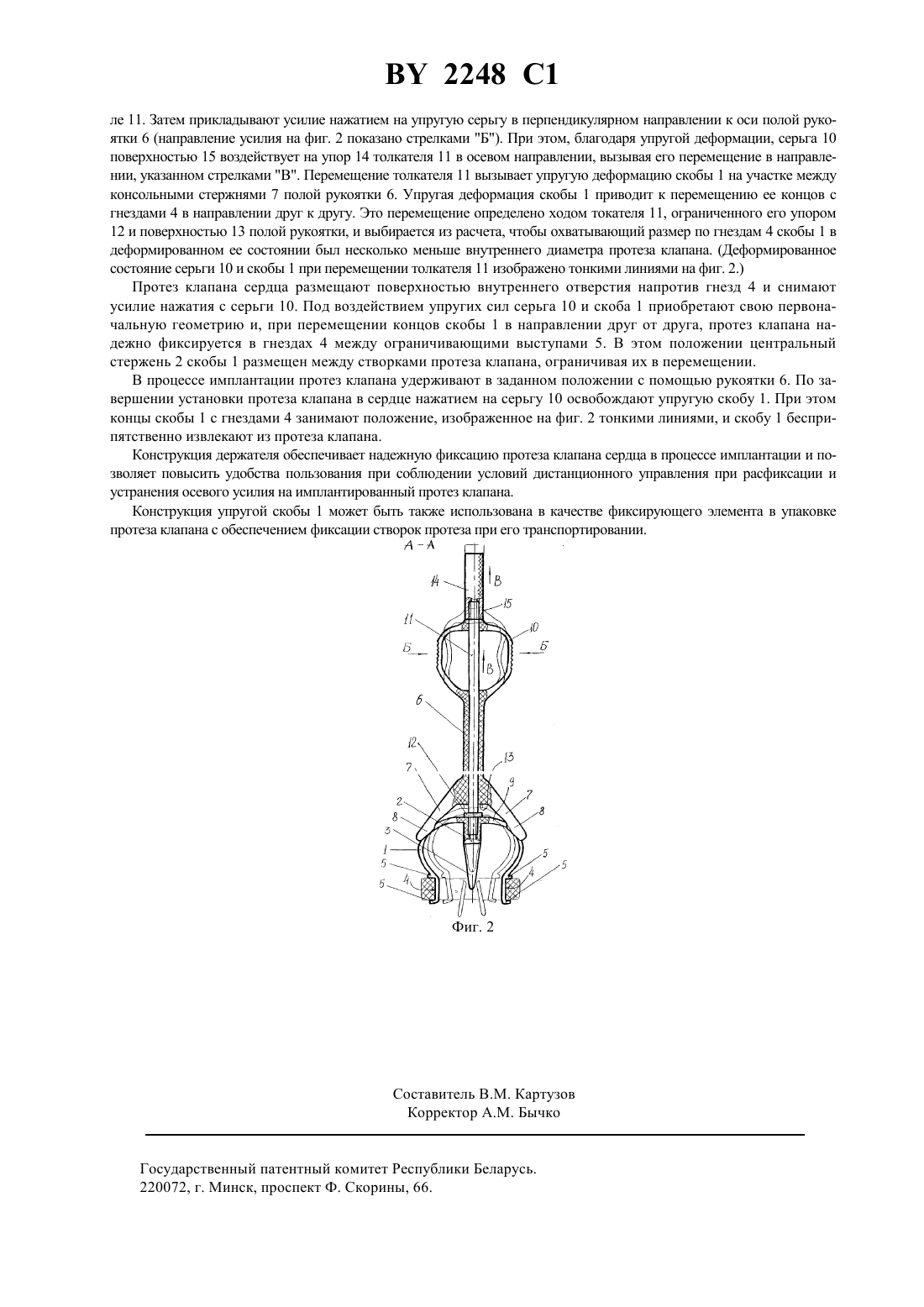

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ДЕРЖАТЕЛЬ ПРОТЕЗА КЛАПАНА СЕРДЦА(73) Патентообладатель Янович Иван Петрович(57) 1. Держатель протеза клапана сердца, содержащий упругий фиксатор с, по меньшей мере, двумя захватами, полую рукоятку и размещенный в ее полости с возможностью относительного перемещения толкатель,отличающийся тем, что упругий фиксатор жестко закреплен на толкателе, а полая рукоятка снабжена расположенными на одном ее конце под углом к оси с возможностью взаимодействия с упругим фиксатором,по меньшей мере, двумя консолями и прикрепленным на другом ее конце упругим элементом, при этом на толкателе со стороны упругого элемента выполнен упор для взаимодействия с последним. 2248 1 2. Держатель по п.1, отличающийся тем, что упругий фиксатор выполнен в виде скобы с расположенным внутри ее стержнем, ось которого совмещена с осью рукоятки. 3. Держатель по пп.1 и 2, отличающийся тем, что консоли на полой рукоятке выполнены в виде стержней с упорами, охватывающими упругий фиксатор по торцам. 4. Держатель по п.1, отличающийся тем, что упругий элемент полой рукоятки выполнен в виде серьги,охватывающей толкатель. Изобретение относится к области медицинской техники и может быть использовано в конструкциях держателей протезов клапана сердца при их имплантации в организм человека. Известны конструкции держателей протеза клапана сердца, выполненные в виде П-образного элемента с траверсой и стержнями, закрепленного посредством резьбового соединения на рукоятке. Недостатком конструкции держателей является то, что при освобождении элемента на завершающей стадии операции при имплантации протеза клапана требуется непосредственное силовое воздействие на упругие стержни П - образного элемента в непосредственной близости от зоны имплантации. Это снижает удобства в использовании держателя при имплантации. Известен держатель протеза клапана сердца, содержащий упругий элемент П - образной формы с траверсой, упругими стержнями и упругой консолью, закрепленный на полой рукоятке с толкателем, при этом упругая консоль имеет возможность фиксации свободного конца в прорези траверсы П - образного элемента, а толкатель рукоятки установлен с возможностью воздействия на упругую консоль. Недостатком данной конструкции держателя является то, что для освобождения П - образного элемента на завершающей стадии требуется приложение усилия к его упругой консоли для перемещения в полой рукоятке толкателя в осевом направлении, что приводит к передаче этого усилия на имплантированный клапан при нажатии на толкатель. Дополнительно к этому при работе с двустворчатым протезом клапана держатель не обеспечивает фиксации створок, что требуется как при имплантации протеза, так и при обеспечении надежных условий транспортирования при использовании П - образного элемента. Задача предлагаемого изобретения - повышение надежности фиксации протеза клапана и удобства пользования при имплантации. Сущность изобретения заключается в том, что в держателе протеза клапана сердца, содержащем упругий фиксатор с, по меньшей мере, двумя захватами, полую рукоятку и размещенный в ее полости с возможностью относительного перемещения толкатель, упругий фиксатор жестко закреплен на толкателе, а полая рукоятка снабжена расположенными на одном ее конце под углом к оси с возможностью взаимодействия с упругим фиксатором, по меньшей мере, двумя консолями, и прикрепленным на другом ее конце упругим элементом, при этом на толкателе со стороны упругого элемента выполнен упор для взаимодействия с последним упругий фиксатор выполнен в виде скобы с расположенным внутри ее стержнем, ось которого совмещена с осью рукоятки консоли на полой рукоятке выполнены в виде стержней с упорами, охватывающими упругий фиксатор по торцам упругий элемент полой рукоятки выполнен в виде серьги, охватывающей толкатель. Предложенная конструкция держателя позволяет повысить надежность крепления протеза клапана и обеспечивает удобство пользования держателем при имплантации. Сущность предложения поясняется чертежами, где на фиг. 1 - изображен держатель протеза клапана сердца на фиг. 2 - разрез по А-А на фиг. 1. Держатель протеза клапана сердца содержит (фиг. 1, 2) элемент крепления протеза клапана в виде упругой скобы 1 с центральным стержнем 2, выполненным с возможностью контакта конической поверхности 3 со створками клапана и гнездами 4 с ограничивающими выступами 5 для установки протеза клапана (протез клапана на чертежах изображен тонкими линиями) полую рукоятку 6 с консолями со стороны крепления протеза клапана в виде стержней 7 с ограничивающими упорами 8, прилегающими к торцовой поверхности 9 скобы 1, и упругого элемента с противоположной стороны в виде серьги 10, охватывающей толкатель 11, установленный с возможностью осевого перемещения в полой рукоятке 6. Толкатель 11 связан со скобой 1 посредством резьбового соединения и снабжен ограничивающими упорами 12 - со стороны крепления протеза с возможностью контакта с поверхностью 13 полой рукоятки 6 14 - с противоположной стороны с возможностью контакта с поверхностью 15 серьги 10 полой рукоятки 6. Принцип действия держателя протеза клапана сердца заключается в следующем охватывающий размер по гнездам 4 с выступами 5 упругой скобы 1 выполнен больше размера диаметра отверстия протеза клапана сердца. Перед имплантацией протеза стержни 7 полой рукоятки 6 устанавливают на поверхность упругой скобы 1 с прилеганием упоров 8 к торцовой поверхности 9 скобы 1. Упругую скобу 1 посредством резьбового соединения крепят на толкате 2 2248 1 ле 11. Затем прикладывают усилие нажатием на упругую серьгу в перпендикулярном направлении к оси полой рукоятки 6 (направление усилия на фиг. 2 показано стрелками Б). При этом, благодаря упругой деформации, серьга 10 поверхностью 15 воздействует на упор 14 толкателя 11 в осевом направлении, вызывая его перемещение в направлении, указанном стрелками В. Перемещение толкателя 11 вызывает упругую деформацию скобы 1 на участке между консольными стержнями 7 полой рукоятки 6. Упругая деформация скобы 1 приводит к перемещению ее концов с гнездами 4 в направлении друг к другу. Это перемещение определено ходом токателя 11, ограниченного его упором 12 и поверхностью 13 полой рукоятки, и выбирается из расчета, чтобы охватывающий размер по гнездам 4 скобы 1 в деформированном ее состоянии был несколько меньше внутреннего диаметра протеза клапана. (Деформированное состояние серьги 10 и скобы 1 при перемещении толкателя 11 изображено тонкими линиями на фиг. 2.) Протез клапана сердца размещают поверхностью внутреннего отверстия напротив гнезд 4 и снимают усилие нажатия с серьги 10. Под воздействием упругих сил серьга 10 и скоба 1 приобретают свою первоначальную геометрию и, при перемещении концов скобы 1 в направлении друг от друга, протез клапана надежно фиксируется в гнездах 4 между ограничивающими выступами 5. В этом положении центральный стержень 2 скобы 1 размещен между створками протеза клапана, ограничивая их в перемещении. В процессе имплантации протез клапана удерживают в заданном положении с помощью рукоятки 6. По завершении установки протеза клапана в сердце нажатием на серьгу 10 освобождают упругую скобу 1. При этом концы скобы 1 с гнездами 4 занимают положение, изображенное на фиг. 2 тонкими линиями, и скобу 1 бесприпятственно извлекают из протеза клапана. Конструкция держателя обеспечивает надежную фиксацию протеза клапана сердца в процессе имплантации и позволяет повысить удобства пользования при соблюдении условий дистанционного управления при расфиксации и устранения осевого усилия на имплантированный протез клапана. Конструкция упругой скобы 1 может быть также использована в качестве фиксирующего элемента в упаковке протеза клапана с обеспечением фиксации створок протеза при его транспортировании. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
