Перистальтический насос

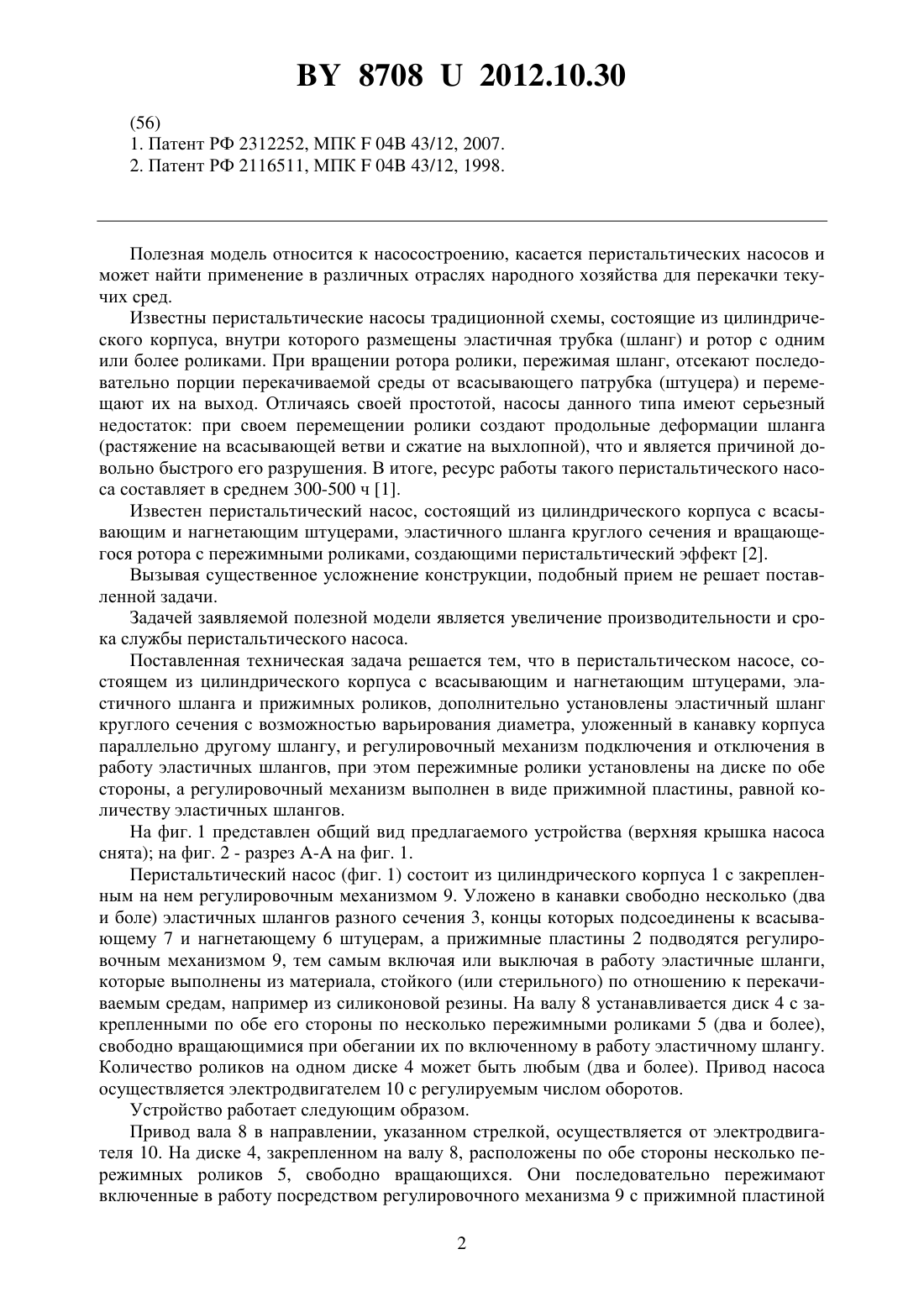

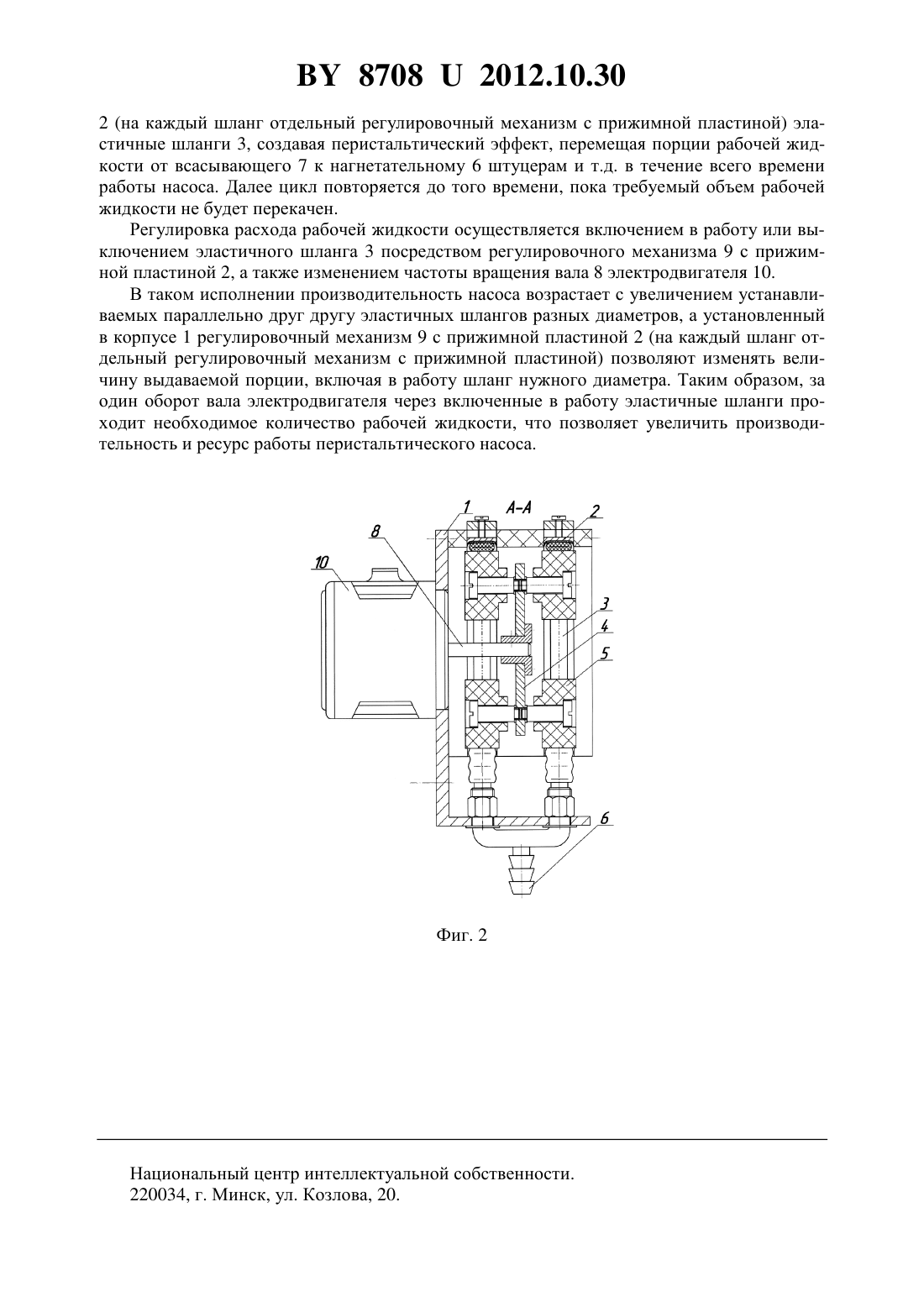

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кольга Дмитрий Федорович Сыманович Виктор Семенович Тимошенко Владимир Николаевич Колодько Эдуард Васильевич Заяц Дарья Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Перистальтический насос, состоящий из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, эластичного шланга и прижимных роликов, отличающийся тем, что дополнительно установлены эластичный шланг круглого сечения с возможностью варьирования диаметра, уложенный в канавку корпуса параллельно друг другу, и регулировочный механизм подключения и отключения в работу эластичных шлангов, при этом пережимные ролики установлены на диске по обе стороны, а регулировочный механизм выполнен в виде прижимной пластины, равной количеству эластичных шлангов. Полезная модель относится к насосостроению, касается перистальтических насосов и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред. Известны перистальтические насосы традиционной схемы, состоящие из цилиндрического корпуса, внутри которого размещены эластичная трубка (шланг) и ротор с одним или более роликами. При вращении ротора ролики, пережимая шланг, отсекают последовательно порции перекачиваемой среды от всасывающего патрубка (штуцера) и перемещают их на выход. Отличаясь своей простотой, насосы данного типа имеют серьезный недостаток при своем перемещении ролики создают продольные деформации шланга(растяжение на всасывающей ветви и сжатие на выхлопной), что и является причиной довольно быстрого его разрушения. В итоге, ресурс работы такого перистальтического насоса составляет в среднем 300-500 ч 1. Известен перистальтический насос, состоящий из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, эластичного шланга круглого сечения и вращающегося ротора с пережимными роликами, создающими перистальтический эффект 2. Вызывая существенное усложнение конструкции, подобный прием не решает поставленной задачи. Задачей заявляемой полезной модели является увеличение производительности и срока службы перистальтического насоса. Поставленная техническая задача решается тем, что в перистальтическом насосе, состоящем из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, эластичного шланга и прижимных роликов, дополнительно установлены эластичный шланг круглого сечения с возможностью варьирования диаметра, уложенный в канавку корпуса параллельно другому шлангу, и регулировочный механизм подключения и отключения в работу эластичных шлангов, при этом пережимные ролики установлены на диске по обе стороны, а регулировочный механизм выполнен в виде прижимной пластины, равной количеству эластичных шлангов. На фиг. 1 представлен общий вид предлагаемого устройства (верхняя крышка насоса снята) на фиг. 2 - разрез - на фиг. 1. Перистальтический насос (фиг. 1) состоит из цилиндрического корпуса 1 с закрепленным на нем регулировочным механизмом 9. Уложено в канавки свободно несколько (два и боле) эластичных шлангов разного сечения 3, концы которых подсоединены к всасывающему 7 и нагнетающему 6 штуцерам, а прижимные пластины 2 подводятся регулировочным механизмом 9, тем самым включая или выключая в работу эластичные шланги,которые выполнены из материала, стойкого (или стерильного) по отношению к перекачиваемым средам, например из силиконовой резины. На валу 8 устанавливается диск 4 с закрепленными по обе его стороны по несколько пережимными роликами 5 (два и более),свободно вращающимися при обегании их по включенному в работу эластичному шлангу. Количество роликов на одном диске 4 может быть любым (два и более). Привод насоса осуществляется электродвигателем 10 с регулируемым числом оборотов. Устройство работает следующим образом. Привод вала 8 в направлении, указанном стрелкой, осуществляется от электродвигателя 10. На диске 4, закрепленном на валу 8, расположены по обе стороны несколько пережимных роликов 5, свободно вращающихся. Они последовательно пережимают включенные в работу посредством регулировочного механизма 9 с прижимной пластиной 2 87082012.10.30 2 (на каждый шланг отдельный регулировочный механизм с прижимной пластиной) эластичные шланги 3, создавая перистальтический эффект, перемещая порции рабочей жидкости от всасывающего 7 к нагнетательному 6 штуцерам и т.д. в течение всего времени работы насоса. Далее цикл повторяется до того времени, пока требуемый объем рабочей жидкости не будет перекачен. Регулировка расхода рабочей жидкости осуществляется включением в работу или выключением эластичного шланга 3 посредством регулировочного механизма 9 с прижимной пластиной 2, а также изменением частоты вращения вала 8 электродвигателя 10. В таком исполнении производительность насоса возрастает с увеличением устанавливаемых параллельно друг другу эластичных шлангов разных диаметров, а установленный в корпусе 1 регулировочный механизм 9 с прижимной пластиной 2 (на каждый шланг отдельный регулировочный механизм с прижимной пластиной) позволяют изменять величину выдаваемой порции, включая в работу шланг нужного диаметра. Таким образом, за один оборот вала электродвигателя через включенные в работу эластичные шланги проходит необходимое количество рабочей жидкости, что позволяет увеличить производительность и ресурс работы перистальтического насоса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
