Насос-погрузчик для навоза

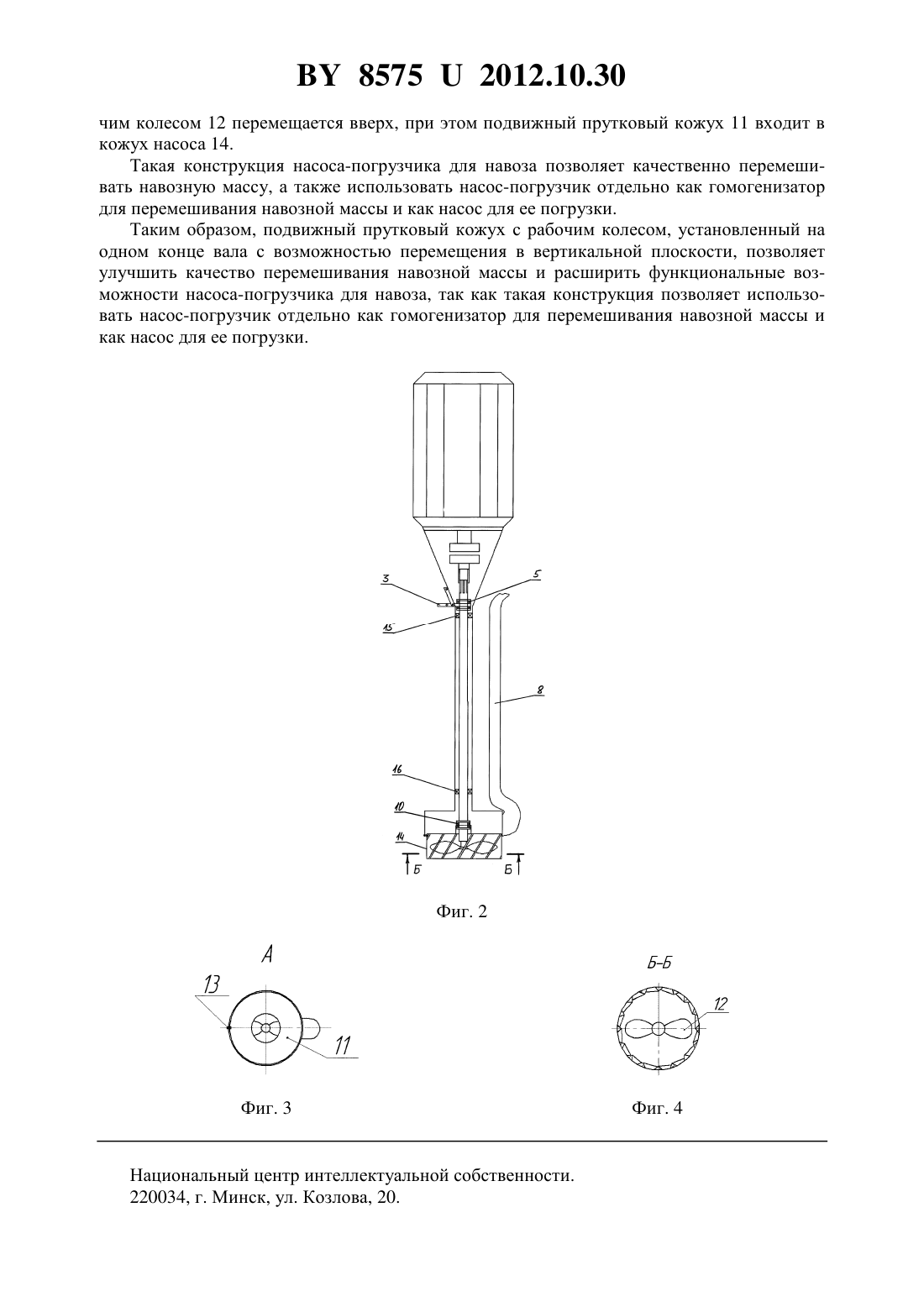

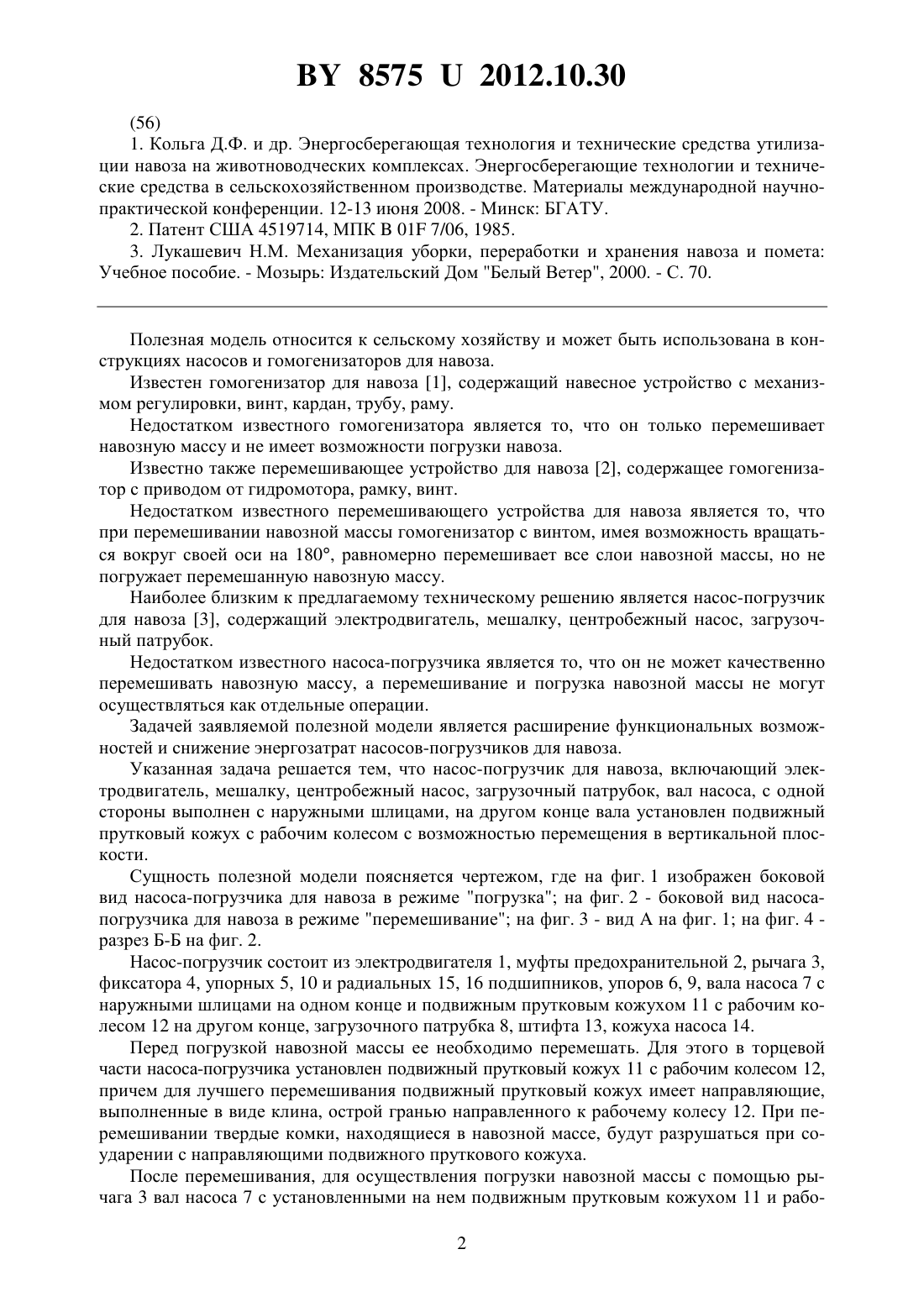

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Казаровец Николай Владимирович Сыманович Виктор Семенович Скорб Игорь Игоревич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Насос-погрузчик для навоза, включающий электродвигатель, мешалку, центробежный насос, загрузочный патрубок, отличающийся тем, что вал насоса с одной стороны выполнен с наружными шлицами, на другом конце вала установлен подвижный прутковый кожух с рабочим колесом с возможностью перемещения в вертикальной плоскости.(56) 1. Кольга Д.Ф. и др. Энергосберегающая технология и технические средства утилизации навоза на животноводческих комплексах. Энергосберегающие технологии и технические средства в сельскохозяйственном производстве. Материалы международной научнопрактической конференции. 12-13 июня 2008. - Минск БГАТУ. 2. Патент США 4519714, МПК 01 7/06, 1985. 3. Лукашевич Н.М. Механизация уборки, переработки и хранения навоза и помета Учебное пособие. - Мозырь Издательский Дом Белый Ветер, 2000. - С. 70. Полезная модель относится к сельскому хозяйству и может быть использована в конструкциях насосов и гомогенизаторов для навоза. Известен гомогенизатор для навоза 1, содержащий навесное устройство с механизмом регулировки, винт, кардан, трубу, раму. Недостатком известного гомогенизатора является то, что он только перемешивает навозную массу и не имеет возможности погрузки навоза. Известно также перемешивающее устройство для навоза 2, содержащее гомогенизатор с приводом от гидромотора, рамку, винт. Недостатком известного перемешивающего устройства для навоза является то, что при перемешивании навозной массы гомогенизатор с винтом, имея возможность вращаться вокруг своей оси на 180, равномерно перемешивает все слои навозной массы, но не погружает перемешанную навозную массу. Наиболее близким к предлагаемому техническому решению является насос-погрузчик для навоза 3, содержащий электродвигатель, мешалку, центробежный насос, загрузочный патрубок. Недостатком известного насоса-погрузчика является то, что он не может качественно перемешивать навозную массу, а перемешивание и погрузка навозной массы не могут осуществляться как отдельные операции. Задачей заявляемой полезной модели является расширение функциональных возможностей и снижение энергозатрат насосов-погрузчиков для навоза. Указанная задача решается тем, что насос-погрузчик для навоза, включающий электродвигатель, мешалку, центробежный насос, загрузочный патрубок, вал насоса, с одной стороны выполнен с наружными шлицами, на другом конце вала установлен подвижный прутковый кожух с рабочим колесом с возможностью перемещения в вертикальной плоскости. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой вид насоса-погрузчика для навоза в режиме погрузка на фиг. 2 - боковой вид насосапогрузчика для навоза в режиме перемешивание на фиг. 3 - видна фиг. 1 на фиг. 4 разрез Б-Б на фиг. 2. Насос-погрузчик состоит из электродвигателя 1, муфты предохранительной 2, рычага 3,фиксатора 4, упорных 5, 10 и радиальных 15, 16 подшипников, упоров 6, 9, вала насоса 7 с наружными шлицами на одном конце и подвижным прутковым кожухом 11 с рабочим колесом 12 на другом конце, загрузочного патрубка 8, штифта 13, кожуха насоса 14. Перед погрузкой навозной массы ее необходимо перемешать. Для этого в торцевой части насоса-погрузчика установлен подвижный прутковый кожух 11 с рабочим колесом 12,причем для лучшего перемешивания подвижный прутковый кожух имеет направляющие,выполненные в виде клина, острой гранью направленного к рабочему колесу 12. При перемешивании твердые комки, находящиеся в навозной массе, будут разрушаться при соударении с направляющими подвижного пруткового кожуха. После перемешивания, для осуществления погрузки навозной массы с помощью рычага 3 вал насоса 7 с установленными на нем подвижным прутковым кожухом 11 и рабо 2 85752012.10.30 чим колесом 12 перемещается вверх, при этом подвижный прутковый кожух 11 входит в кожух насоса 14. Такая конструкция насоса-погрузчика для навоза позволяет качественно перемешивать навозную массу, а также использовать насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы и как насос для ее погрузки. Таким образом, подвижный прутковый кожух с рабочим колесом, установленный на одном конце вала с возможностью перемещения в вертикальной плоскости, позволяет улучшить качество перемешивания навозной массы и расширить функциональные возможности насоса-погрузчика для навоза, так как такая конструкция позволяет использовать насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы и как насос для ее погрузки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
