Корпус плуга

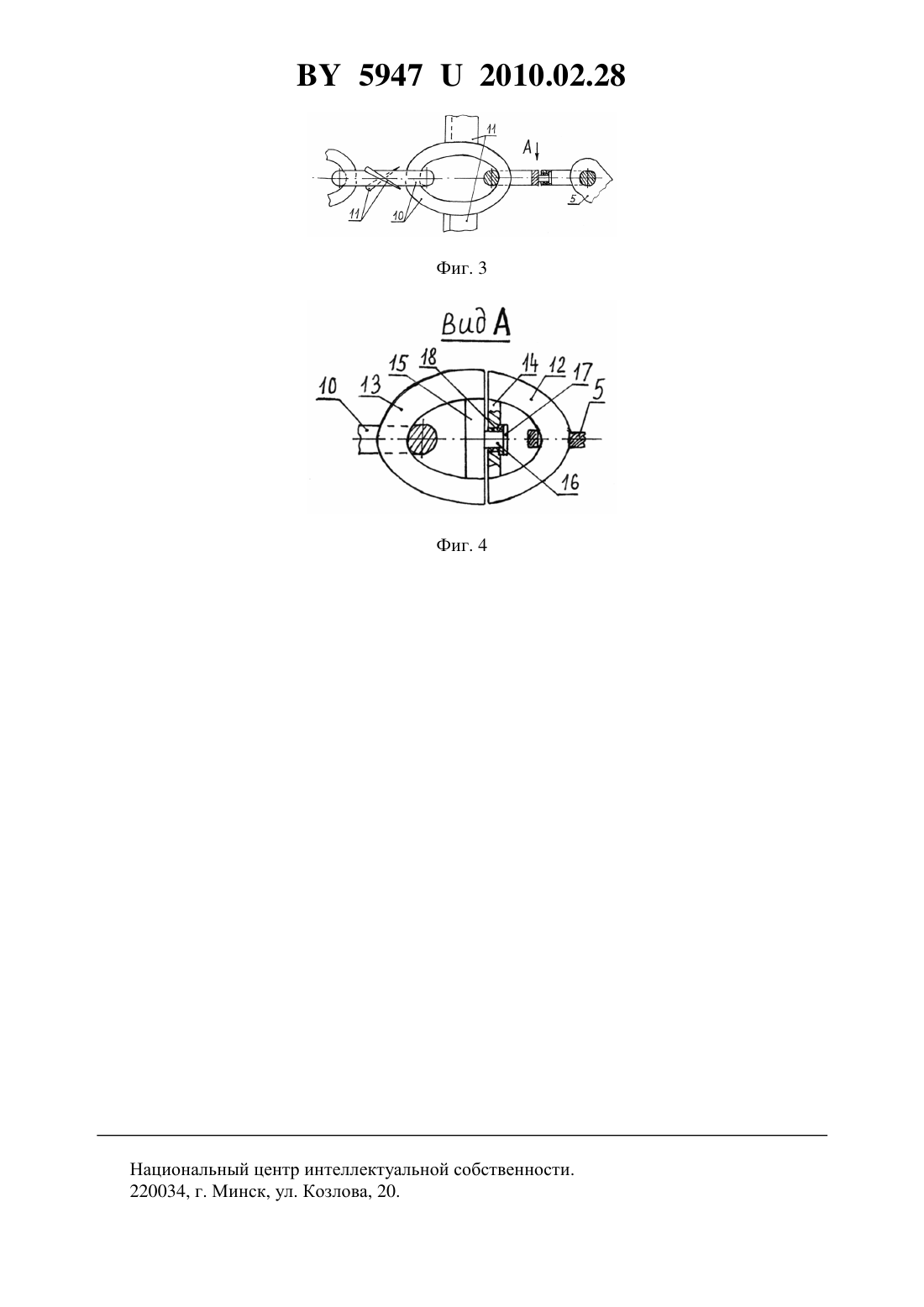

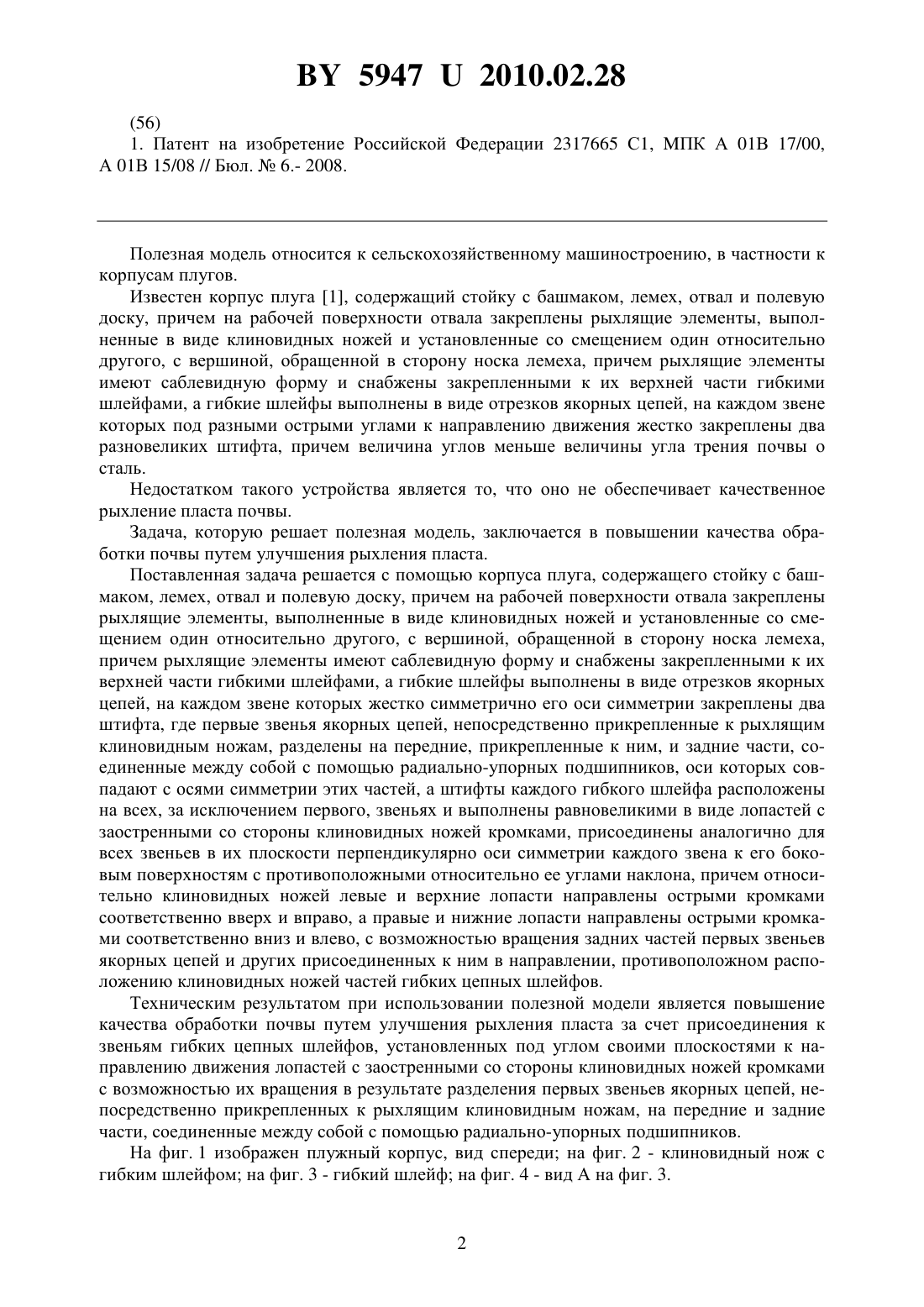

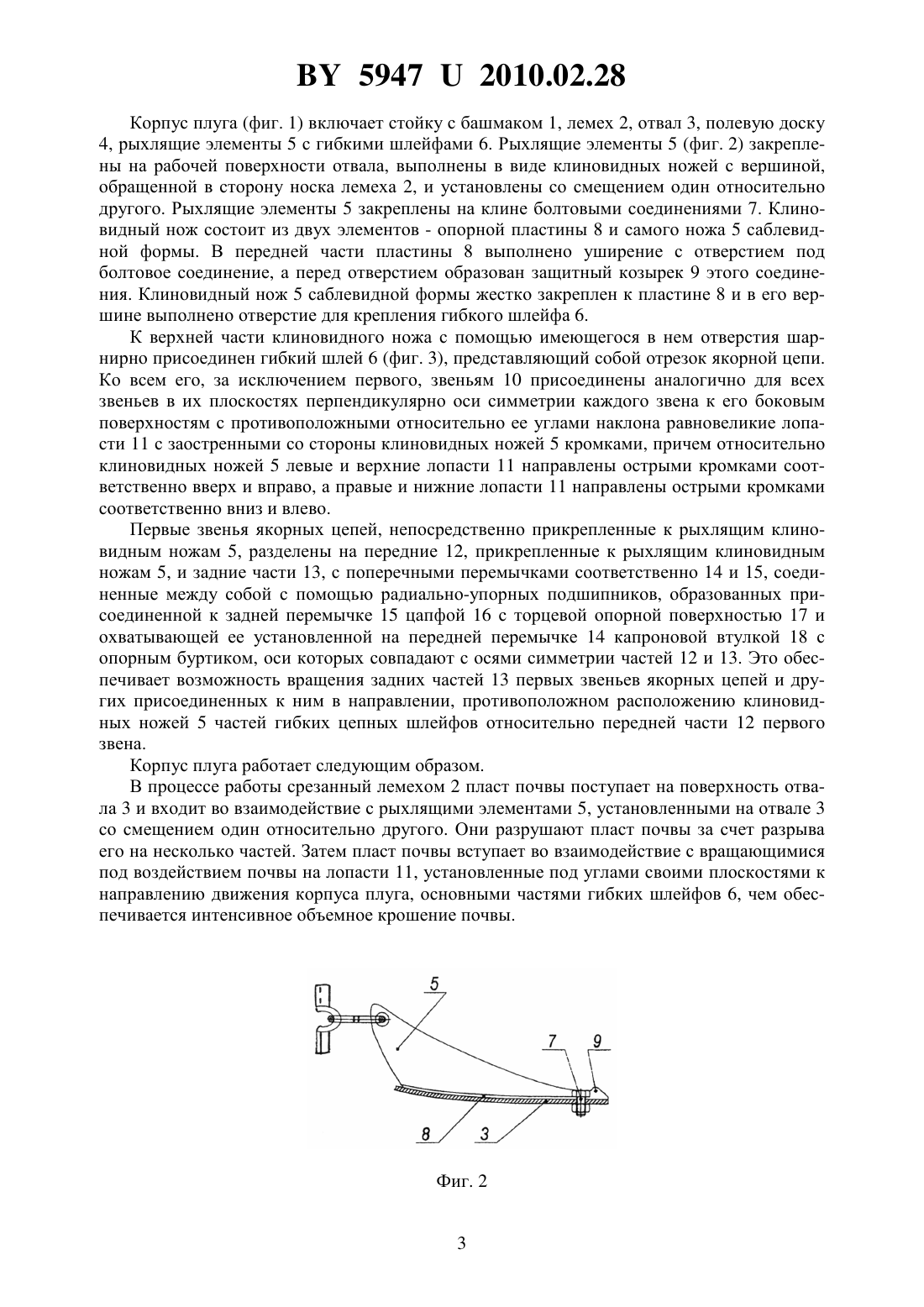

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Корпус плуга, содержащий стойку с башмаком, лемех, отвал и полевую доску, причем на рабочей поверхности отвала закреплены рыхлящие элементы, выполненные в виде клиновидных ножей и установленные со смещением один относительно другого, с вершиной, обращенной в сторону носка лемеха, причем рыхлящие элементы имеют саблевидную форму и снабжены закрепленными к их верхней части гибкими шлейфами, а гибкие шлейфы выполнены в виде отрезков якорных цепей, на каждом звене которых жестко симметрично его оси симметрии закреплены два штифта, отличающийся тем, что первые звенья якорных цепей, непосредственно прикрепленные к рыхлящим клиновидным ножам, разделены на передние, прикрепленные к ним, и задние части, соединенные между собой с помощью радиально-упорных подшипников, оси которых совпадают с осями симметрии этих частей, а штифты каждого гибкого шлейфа расположены на всех,за исключением первого, звеньях и выполнены равновеликими в виде лопастей с заостренными со стороны клиновидных ножей кромками, присоединены аналогично для всех звеньев в их плоскости перпендикулярно оси симметрии каждого звена к его боковым поверхностям с противоположными относительно ее углами наклона, причем относительно клиновидных ножей левые и верхние лопасти направлены острыми кромками соответственно вверх и вправо, а правые и нижние лопасти направлены острыми кромками соответственно вниз и влево, с возможностью вращения задних частей первых звеньев якорных цепей и других присоединенных к ним в направлении, противоположном расположению клиновидных ножей частей гибких цепных шлейфов.(56) 1. Патент на изобретение Российской Федерации 2317665 С 1, ПК А 01 В 17/00,А 01 В 15/08 // Бюл.6.- 2008. Полезная модель относится к сельскохозяйственному машиностроению, в частности к корпусам плугов. Известен корпус плуга 1, содержащий стойку с башмаком, лемех, отвал и полевую доску, причем на рабочей поверхности отвала закреплены рыхлящие элементы, выполненные в виде клиновидных ножей и установленные со смещением один относительно другого, с вершиной, обращенной в сторону носка лемеха, причем рыхлящие элементы имеют саблевидную форму и снабжены закрепленными к их верхней части гибкими шлейфами, а гибкие шлейфы выполнены в виде отрезков якорных цепей, на каждом звене которых под разными острыми углами к направлению движения жестко закреплены два разновеликих штифта, причем величина углов меньше величины угла трения почвы о сталь. Недостатком такого устройства является то, что оно не обеспечивает качественное рыхление пласта почвы. Задача, которую решает полезная модель, заключается в повышении качества обработки почвы путем улучшения рыхления пласта. Поставленная задача решается с помощью корпуса плуга, содержащего стойку с башмаком, лемех, отвал и полевую доску, причем на рабочей поверхности отвала закреплены рыхлящие элементы, выполненные в виде клиновидных ножей и установленные со смещением один относительно другого, с вершиной, обращенной в сторону носка лемеха,причем рыхлящие элементы имеют саблевидную форму и снабжены закрепленными к их верхней части гибкими шлейфами, а гибкие шлейфы выполнены в виде отрезков якорных цепей, на каждом звене которых жестко симметрично его оси симметрии закреплены два штифта, где первые звенья якорных цепей, непосредственно прикрепленные к рыхлящим клиновидным ножам, разделены на передние, прикрепленные к ним, и задние части, соединенные между собой с помощью радиально-упорных подшипников, оси которых совпадают с осями симметрии этих частей, а штифты каждого гибкого шлейфа расположены на всех, за исключением первого, звеньях и выполнены равновеликими в виде лопастей с заостренными со стороны клиновидных ножей кромками, присоединены аналогично для всех звеньев в их плоскости перпендикулярно оси симметрии каждого звена к его боковым поверхностям с противоположными относительно ее углами наклона, причем относительно клиновидных ножей левые и верхние лопасти направлены острыми кромками соответственно вверх и вправо, а правые и нижние лопасти направлены острыми кромками соответственно вниз и влево, с возможностью вращения задних частей первых звеньев якорных цепей и других присоединенных к ним в направлении, противоположном расположению клиновидных ножей частей гибких цепных шлейфов. Техническим результатом при использовании полезной модели является повышение качества обработки почвы путем улучшения рыхления пласта за счет присоединения к звеньям гибких цепных шлейфов, установленных под углом своими плоскостями к направлению движения лопастей с заостренными со стороны клиновидных ножей кромками с возможностью их вращения в результате разделения первых звеньев якорных цепей, непосредственно прикрепленных к рыхлящим клиновидным ножам, на передние и задние части, соединенные между собой с помощью радиально-упорных подшипников. На фиг. 1 изображен плужный корпус, вид спереди на фиг. 2 - клиновидный нож с гибким шлейфом на фиг. 3 - гибкий шлейф на фиг. 4 - вид А на фиг. 3. 59472010.02.28 Корпус плуга (фиг. 1) включает стойку с башмаком 1, лемех 2, отвал 3, полевую доску 4, рыхлящие элементы 5 с гибкими шлейфами 6. Рыхлящие элементы 5 (фиг. 2) закреплены на рабочей поверхности отвала, выполнены в виде клиновидных ножей с вершиной,обращенной в сторону носка лемеха 2, и установлены со смещением один относительно другого. Рыхлящие элементы 5 закреплены на клине болтовыми соединениями 7. Клиновидный нож состоит из двух элементов - опорной пластины 8 и самого ножа 5 саблевидной формы. В передней части пластины 8 выполнено уширение с отверстием под болтовое соединение, а перед отверстием образован защитный козырек 9 этого соединения. Клиновидный нож 5 саблевидной формы жестко закреплен к пластине 8 и в его вершине выполнено отверстие для крепления гибкого шлейфа 6. К верхней части клиновидного ножа с помощью имеющегося в нем отверстия шарнирно присоединен гибкий шлей 6 (фиг. 3), представляющий собой отрезок якорной цепи. Ко всем его, за исключением первого, звеньям 10 присоединены аналогично для всех звеньев в их плоскостях перпендикулярно оси симметрии каждого звена к его боковым поверхностям с противоположными относительно ее углами наклона равновеликие лопасти 11 с заостренными со стороны клиновидных ножей 5 кромками, причем относительно клиновидных ножей 5 левые и верхние лопасти 11 направлены острыми кромками соответственно вверх и вправо, а правые и нижние лопасти 11 направлены острыми кромками соответственно вниз и влево. Первые звенья якорных цепей, непосредственно прикрепленные к рыхлящим клиновидным ножам 5, разделены на передние 12, прикрепленные к рыхлящим клиновидным ножам 5, и задние части 13, с поперечными перемычками соответственно 14 и 15, соединенные между собой с помощью радиально-упорных подшипников, образованных присоединенной к задней перемычке 15 цапфой 16 с торцевой опорной поверхностью 17 и охватывающей ее установленной на передней перемычке 14 капроновой втулкой 18 с опорным буртиком, оси которых совпадают с осями симметрии частей 12 и 13. Это обеспечивает возможность вращения задних частей 13 первых звеньев якорных цепей и других присоединенных к ним в направлении, противоположном расположению клиновидных ножей 5 частей гибких цепных шлейфов относительно передней части 12 первого звена. Корпус плуга работает следующим образом. В процессе работы срезанный лемехом 2 пласт почвы поступает на поверхность отвала 3 и входит во взаимодействие с рыхлящими элементами 5, установленными на отвале 3 со смещением один относительно другого. Они разрушают пласт почвы за счет разрыва его на несколько частей. Затем пласт почвы вступает во взаимодействие с вращающимися под воздействием почвы на лопасти 11, установленные под углами своими плоскостями к направлению движения корпуса плуга, основными частями гибких шлейфов 6, чем обеспечивается интенсивное объемное крошение почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
