Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов

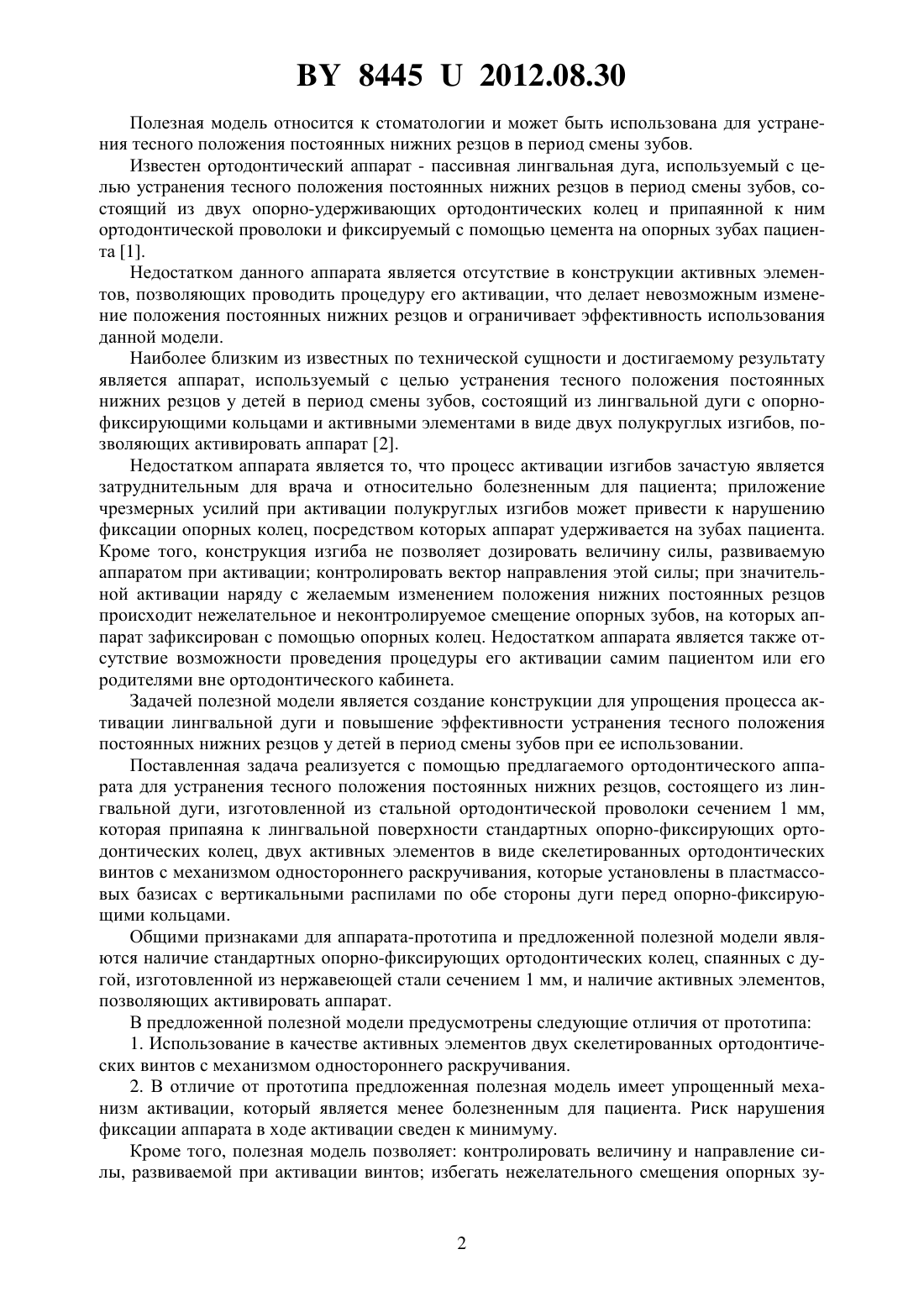

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОРТОДОНТИЧЕСКИЙ АППАРАТ ДЛЯ УСТРАНЕНИЯ ТЕСНОГО ПОЛОЖЕНИЯ ПОСТОЯННЫХ НИЖНИХ РЕЗЦОВ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Токаревич Игорь Владиславович Рублевский Даниил Викторович(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов, состоящий из лингвальной дуги, изготовленной из стальной ортодонтической проволоки сечением 1 мм, двух опорно-фиксирующих ортодонтических колец и двух активных элементов, отличающийся тем, что активные элементы выполнены в виде двух скелетированных ортодонтических винтов с механизмом одностороннего раскручивания и установлены в пластмассовых базисах с вертикальными распилами по обе стороны дуги перед опорно-фиксирующими кольцами.(56) 1.. ,. .//. - 1171. - 2000. - . 81-85. 2. Аппарат активная лингвальная дуга с двумя полукруглыми изгибами. 84452012.08.30 Полезная модель относится к стоматологии и может быть использована для устранения тесного положения постоянных нижних резцов в период смены зубов. Известен ортодонтический аппарат - пассивная лингвальная дуга, используемый с целью устранения тесного положения постоянных нижних резцов в период смены зубов, состоящий из двух опорно-удерживающих ортодонтических колец и припаянной к ним ортодонтической проволоки и фиксируемый с помощью цемента на опорных зубах пациента 1. Недостатком данного аппарата является отсутствие в конструкции активных элементов, позволяющих проводить процедуру его активации, что делает невозможным изменение положения постоянных нижних резцов и ограничивает эффективность использования данной модели. Наиболее близким из известных по технической сущности и достигаемому результату является аппарат, используемый с целью устранения тесного положения постоянных нижних резцов у детей в период смены зубов, состоящий из лингвальной дуги с опорнофиксирующими кольцами и активными элементами в виде двух полукруглых изгибов, позволяющих активировать аппарат 2. Недостатком аппарата является то, что процесс активации изгибов зачастую является затруднительным для врача и относительно болезненным для пациента приложение чрезмерных усилий при активации полукруглых изгибов может привести к нарушению фиксации опорных колец, посредством которых аппарат удерживается на зубах пациента. Кроме того, конструкция изгиба не позволяет дозировать величину силы, развиваемую аппаратом при активации контролировать вектор направления этой силы при значительной активации наряду с желаемым изменением положения нижних постоянных резцов происходит нежелательное и неконтролируемое смещение опорных зубов, на которых аппарат зафиксирован с помощью опорных колец. Недостатком аппарата является также отсутствие возможности проведения процедуры его активации самим пациентом или его родителями вне ортодонтического кабинета. Задачей полезной модели является создание конструкции для упрощения процесса активации лингвальной дуги и повышение эффективности устранения тесного положения постоянных нижних резцов у детей в период смены зубов при ее использовании. Поставленная задача реализуется с помощью предлагаемого ортодонтического аппарата для устранения тесного положения постоянных нижних резцов, состоящего из лингвальной дуги, изготовленной из стальной ортодонтической проволоки сечением 1 мм,которая припаяна к лингвальной поверхности стандартных опорно-фиксирующих ортодонтических колец, двух активных элементов в виде скелетированных ортодонтических винтов с механизмом одностороннего раскручивания, которые установлены в пластмассовых базисах с вертикальными распилами по обе стороны дуги перед опорно-фиксирующими кольцами. Общими признаками для аппарата-прототипа и предложенной полезной модели являются наличие стандартных опорно-фиксирующих ортодонтических колец, спаянных с дугой, изготовленной из нержавеющей стали сечением 1 мм, и наличие активных элементов,позволяющих активировать аппарат. В предложенной полезной модели предусмотрены следующие отличия от прототипа 1. Использование в качестве активных элементов двух скелетированных ортодонтических винтов с механизмом одностороннего раскручивания. 2. В отличие от прототипа предложенная полезная модель имеет упрощенный механизм активации, который является менее болезненным для пациента. Риск нарушения фиксации аппарата в ходе активации сведен к минимуму. Кроме того, полезная модель позволяет контролировать величину и направление силы, развиваемой при активации винтов избегать нежелательного смещения опорных зу 2 84452012.08.30 бов при активации аппарата на основании рекомендаций врача осуществлять активацию аппарата пациентом или его родителями. Аппарат выполнен в виде дуги, изготовленной из стальной ортодонтической проволоки сечением 1 мм, с возможностью плотного прилегания к оральной поверхности нижних резцов переднего отдела (1) дуги, а дистальные ее концы (2) внедрены в передний сектор базисов (3), расположенных с двух сторон дуги и изготовленных из самотвердеющей пластмассы холодной полимеризации. Передний сектор каждого из базисов соединен с задним сектором (4) с помощью скелетированного ортодонтического винта (5) с механизмом одностороннего раскручивания. Винты установлены таким образом, чтобы их раскручивание происходило в мезиальном направлении (6). Каждый из базисов имеет распил в вертикальной плоскости (7) для обеспечения возможности раскручивания винта. Задние секторы базисов соединены со стандартными опорно-фиксирующими ортодонтическими кольцами (8) посредством отрезков дуги (9), которые припаяны к их оральной поверхности. Аппарат иллюстрирован на фиг. 1, 2. Фиг. 1 - фотография аппарата на гипсовой модели нижнего зубного ряда (вид сверху),где 1 - передний отрезок лингвальной дуги,2 - дистальные концы переднего отрезка лингвальной дуги,3 - передний сектор пластмассового базиса,4 - задний сектор пластмассового базиса,5 - ортодонтический скелетированный винт с П-образной направляющей и односторонним механизмом раскручивания,8 - стандартное ортодонтическое опорно-фиксирующее кольцо,10 - опорные зубы. Фиг. 2 - фотография аппарата на гипсовой модели нижнего зубного ряда (вид сбоку),где 6 - метка направления раскручивания винта,7 - вертикальный распил базиса,9 - отрезок дуги. Аппарат работает следующим образом. Посредством ортодонтических колец (8) с предварительно нанесенным фиксирующим материалом аппарат закрепляют на опорных зубах (10) пациента (обычно первых постоянных нижних молярах) так, чтобы передний отрезок дуги (1) плотно контактировал с оральной поверхностью нижних резцов. Через сутки, с помощью ключа, производят активацию винтов аппарата (5) с двух сторон на произвольную величину в соответствии с направлением метки (6), изображенной на корпусе винта. Повторная активация осуществляется в среднем через месяц (периодичность и степень активации аппарата зависит от клинического случая и ощущений пациента). Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов был испытан и использован на базе кафедры ортодонтии БГМУ на 5 пациентах при устранении тесного положения постоянных нижних резцов. Использование аппарата позволило просто и безболезненно для пациента производить процесс активации аппарата лингвальная дуга. Использование в качестве активных элементов ортодонтических винтов позволяет также избежать нежелательного смещения опорных зубов контролировать величину и направление развиваемой силы снизить частоту нарушения фиксации аппарата при его активации производить процедуру активации аппарата на основании рекомендаций врача самим пациентом или его родителями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
