Фронтальная косилка

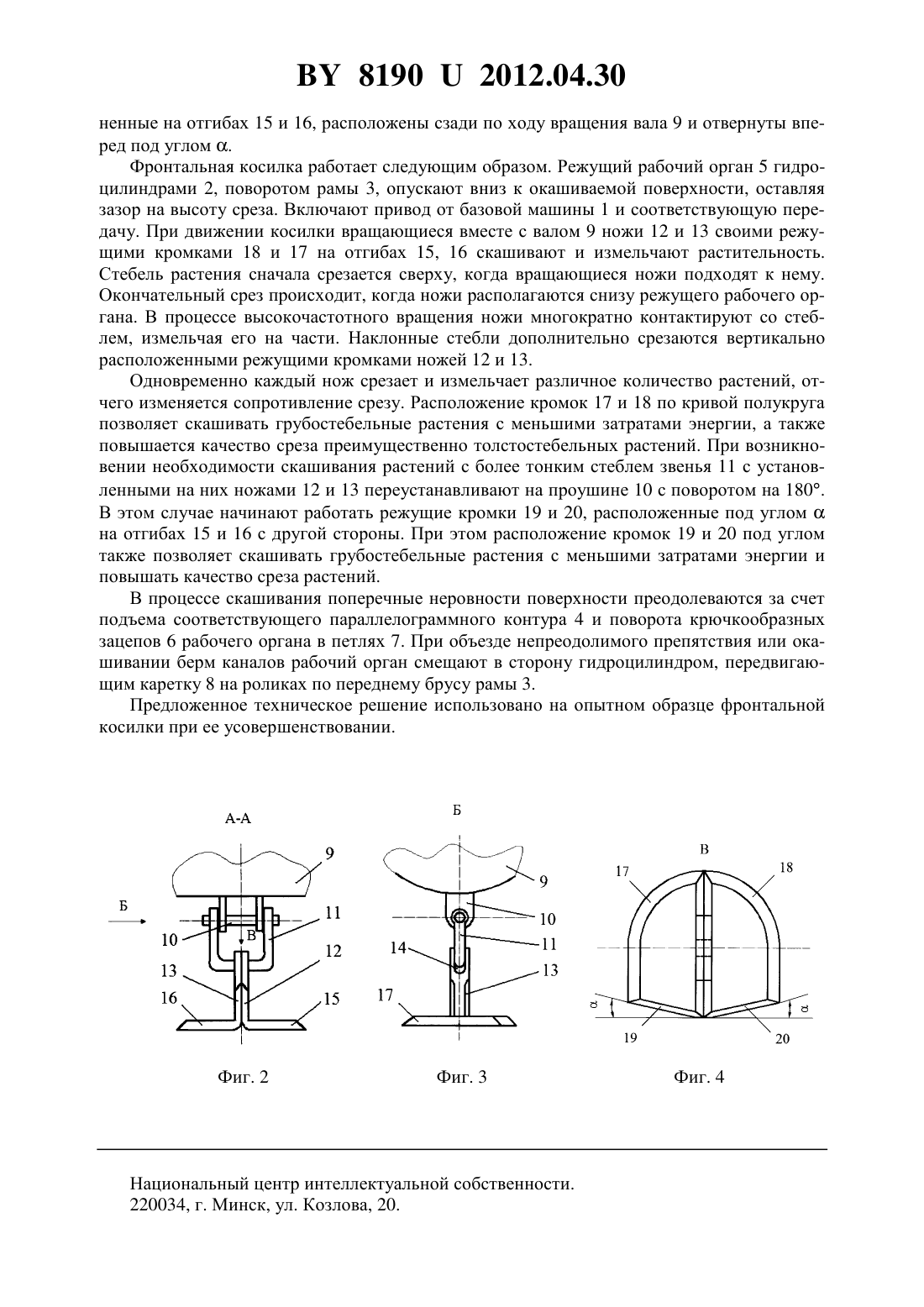

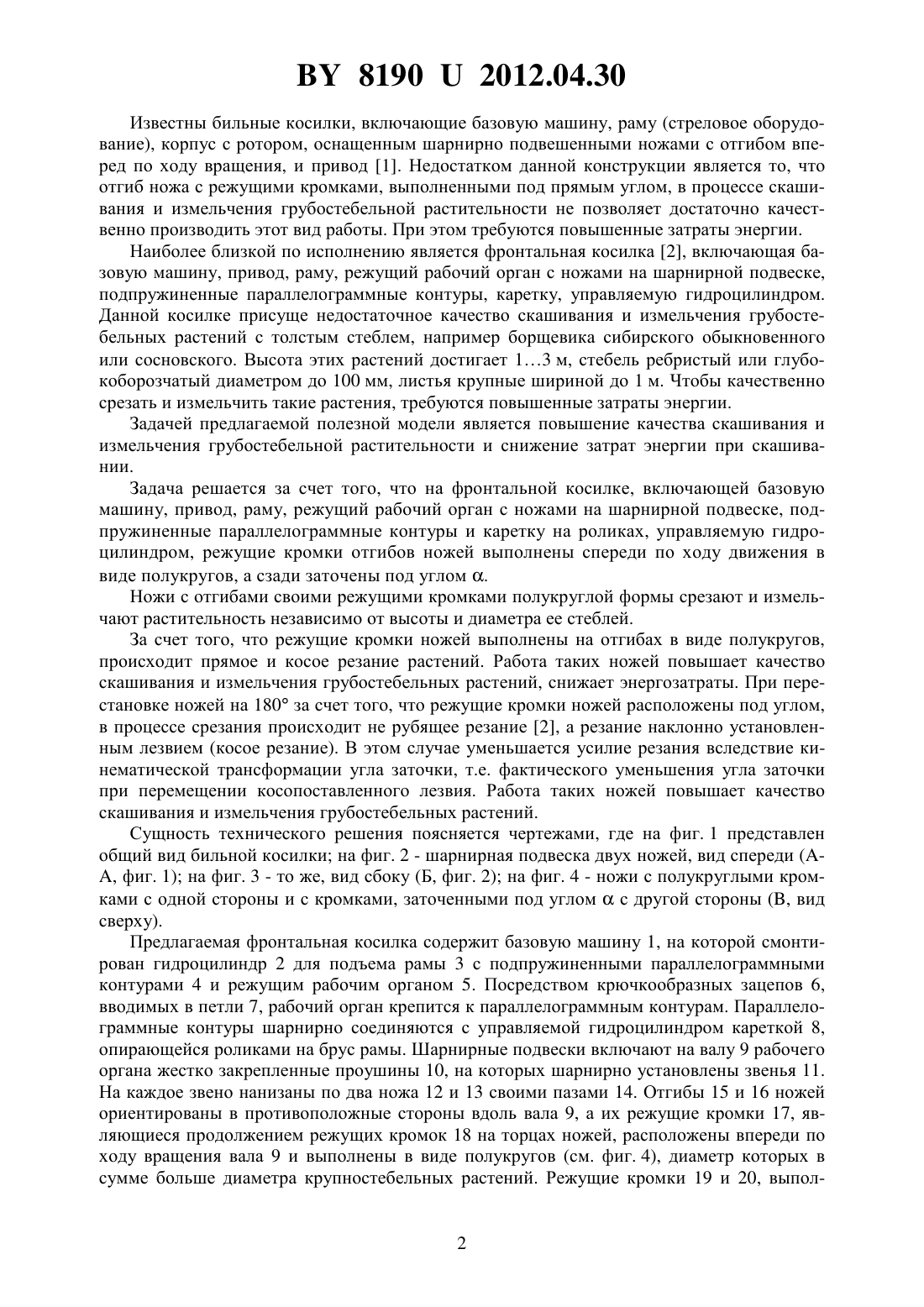

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Бобко Виктор Николаевич Оскирко Сергей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Фронтальная косилка, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что режущие кромки отгибов ножей выполнены спереди по ходу движения в виде полукругов, а сзади заточены под углом . Фиг. 1 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства, в частности для скашивания и измельчения растительности. 81902012.04.30 Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что отгиб ножа с режущими кромками, выполненными под прямым углом, в процессе скашивания и измельчения грубостебельной растительности не позволяет достаточно качественно производить этот вид работы. При этом требуются повышенные затраты энергии. Наиболее близкой по исполнению является фронтальная косилка 2, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске,подпружиненные параллелограммные контуры, каретку, управляемую гидроцилиндром. Данной косилке присуще недостаточное качество скашивания и измельчения грубостебельных растений с толстым стеблем, например борщевика сибирского обыкновенного или сосновского. Высота этих растений достигает 13 м, стебель ребристый или глубокоборозчатый диаметром до 100 мм, листья крупные шириной до 1 м. Чтобы качественно срезать и измельчить такие растения, требуются повышенные затраты энергии. Задачей предлагаемой полезной модели является повышение качества скашивания и измельчения грубостебельной растительности и снижение затрат энергии при скашивании. Задача решается за счет того, что на фронтальной косилке, включающей базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограммные контуры и каретку на роликах, управляемую гидроцилиндром, режущие кромки отгибов ножей выполнены спереди по ходу движения в виде полукругов, а сзади заточены под углом . Ножи с отгибами своими режущими кромками полукруглой формы срезают и измельчают растительность независимо от высоты и диаметра ее стеблей. За счет того, что режущие кромки ножей выполнены на отгибах в виде полукругов,происходит прямое и косое резание растений. Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений, снижает энергозатраты. При перестановке ножей на 180 за счет того, что режущие кромки ножей расположены под углом,в процессе срезания происходит не рубящее резание 2, а резание наклонно установленным лезвием (косое резание). В этом случае уменьшается усилие резания вследствие кинематической трансформации угла заточки, т.е. фактического уменьшения угла заточки при перемещении косопоставленного лезвия. Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки на фиг. 2 - шарнирная подвеска двух ножей, вид спереди (, фиг. 1) на фиг. 3 - то же, вид сбоку (Б, фиг. 2) на фиг. 4 - ножи с полукруглыми кромками с одной стороны и с кромками, заточенными под угломс другой стороны (, вид сверху). Предлагаемая фронтальная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством крючкообразных зацепов 6,вводимых в петли 7, рабочий орган крепится к параллелограммным контурам. Параллелограммные контуры шарнирно соединяются с управляемой гидроцилиндром кареткой 8,опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизаны по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17, являющиеся продолжением режущих кромок 18 на торцах ножей, расположены впереди по ходу вращения вала 9 и выполнены в виде полукругов (см. фиг. 4), диаметр которых в сумме больше диаметра крупностебельных растений. Режущие кромки 19 и 20, выпол 2 81902012.04.30 ненные на отгибах 15 и 16, расположены сзади по ходу вращения вала 9 и отвернуты вперед под углом . Фронтальная косилка работает следующим образом. Режущий рабочий орган 5 гидроцилиндрами 2, поворотом рамы 3, опускают вниз к окашиваемой поверхности, оставляя зазор на высоту среза. Включают привод от базовой машины 1 и соответствующую передачу. При движении косилки вращающиеся вместе с валом 9 ножи 12 и 13 своими режущими кромками 18 и 17 на отгибах 15, 16 скашивают и измельчают растительность. Стебель растения сначала срезается сверху, когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу режущего рабочего органа. В процессе высокочастотного вращения ножи многократно контактируют со стеблем, измельчая его на части. Наклонные стебли дополнительно срезаются вертикально расположенными режущими кромками ножей 12 и 13. Одновременно каждый нож срезает и измельчает различное количество растений, отчего изменяется сопротивление срезу. Расположение кромок 17 и 18 по кривой полукруга позволяет скашивать грубостебельные растения с меньшими затратами энергии, а также повышается качество среза преимущественно толстостебельных растений. При возникновении необходимости скашивания растений с более тонким стеблем звенья 11 с установленными на них ножами 12 и 13 переустанавливают на проушине 10 с поворотом на 180. В этом случае начинают работать режущие кромки 19 и 20, расположенные под угломна отгибах 15 и 16 с другой стороны. При этом расположение кромок 19 и 20 под углом также позволяет скашивать грубостебельные растения с меньшими затратами энергии и повышать качество среза растений. В процессе скашивания поперечные неровности поверхности преодолеваются за счет подъема соответствующего параллелограммного контура 4 и поворота крючкообразных зацепов 6 рабочего органа в петлях 7. При объезде непреодолимого препятствия или окашивании берм каналов рабочий орган смещают в сторону гидроцилиндром, передвигающим каретку 8 на роликах по переднему брусу рамы 3. Предложенное техническое решение использовано на опытном образце фронтальной косилки при ее усовершенствовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
