Устройство для образования уширения в скважине

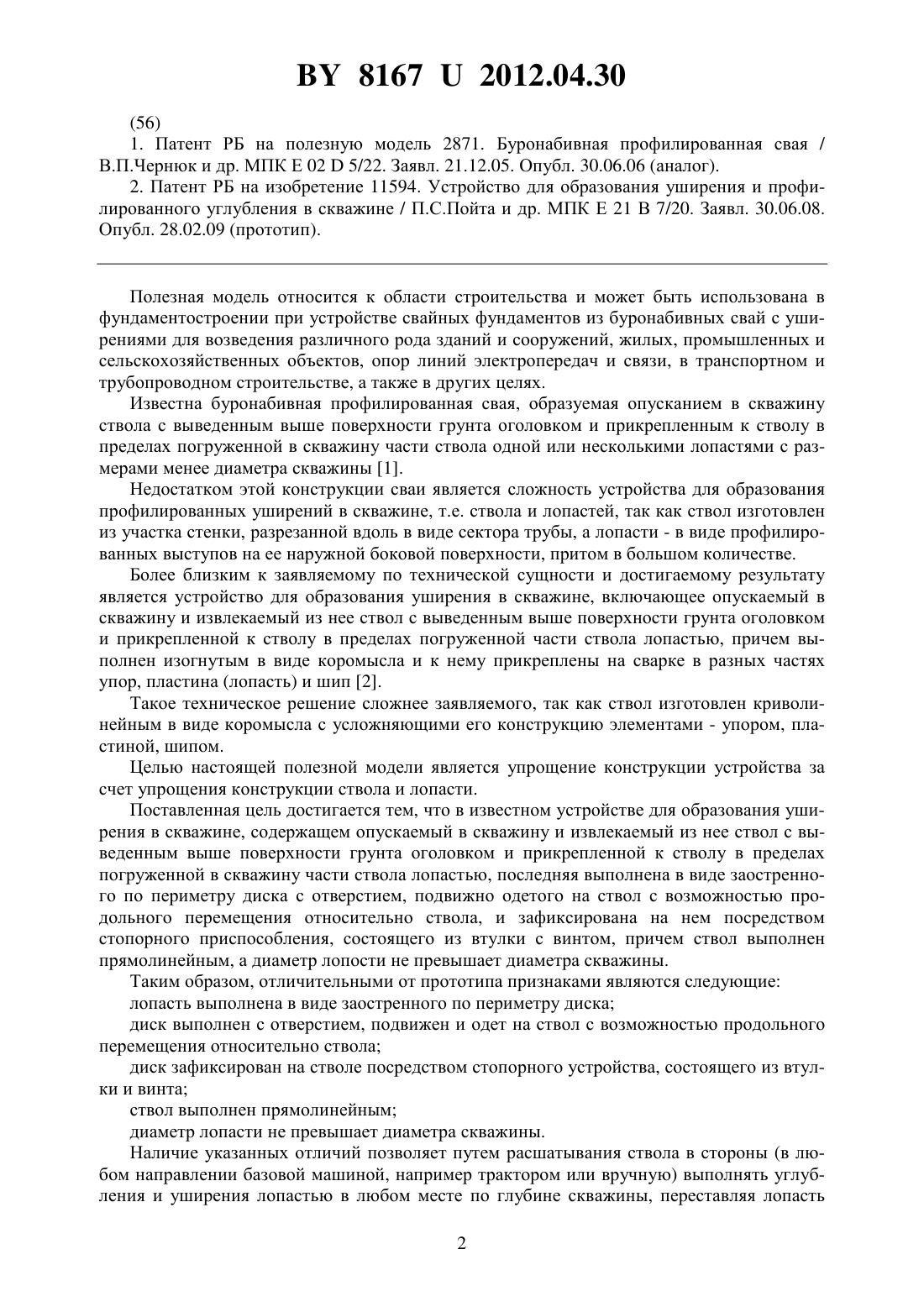

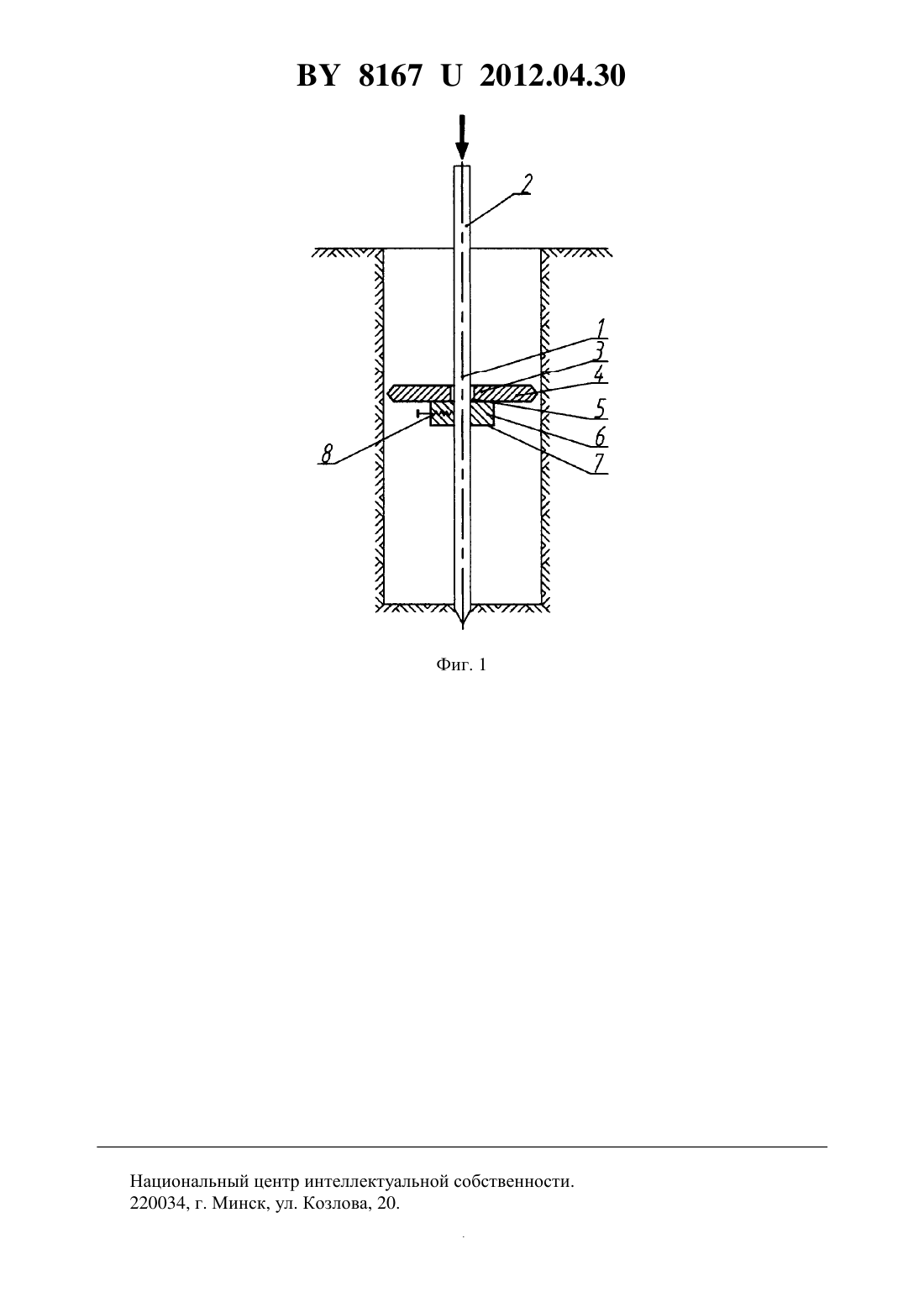

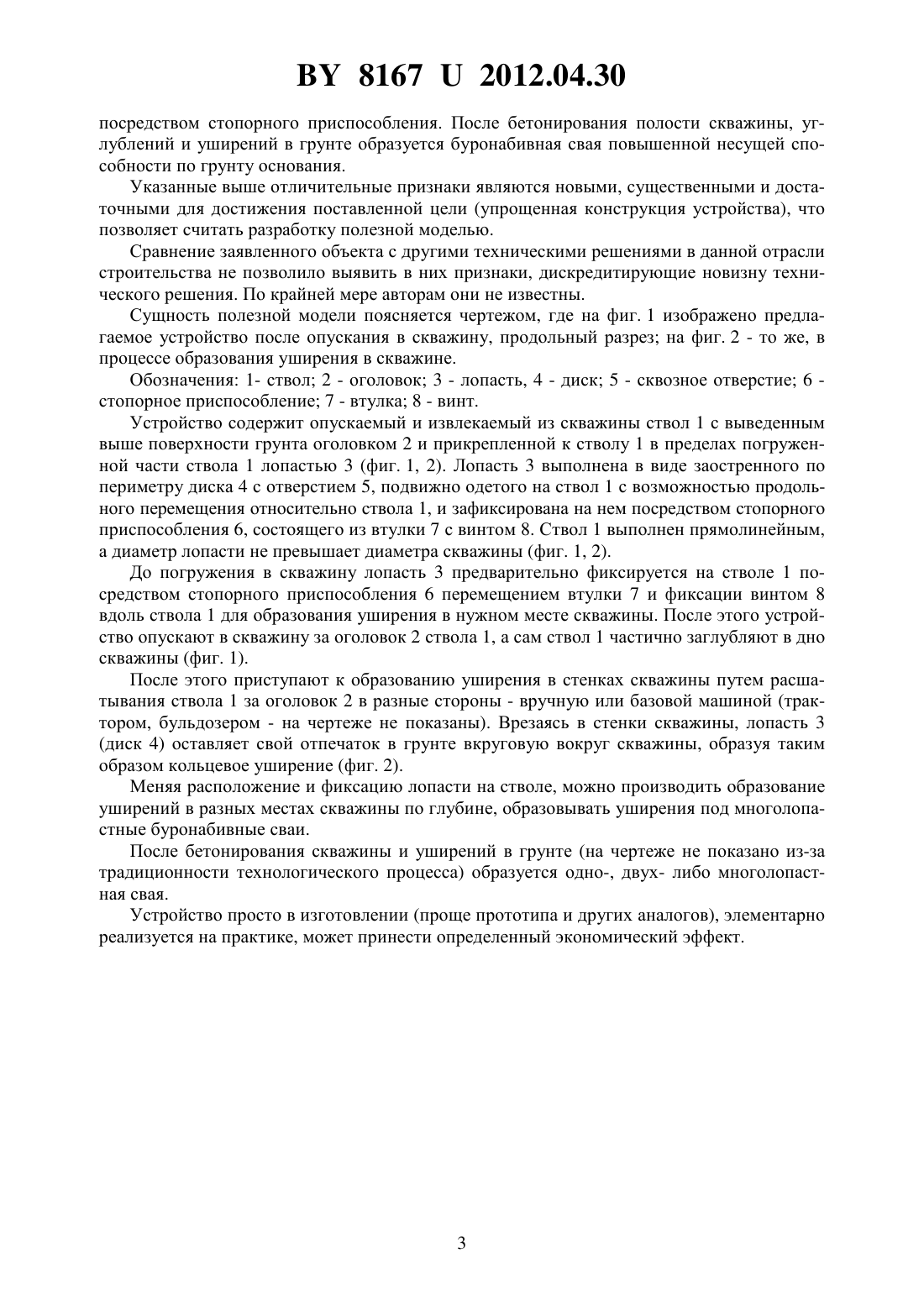

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Кузьмич Петр Михайлович Бранцевич Владимир Петрович Стовба Александр Николаевич Дюрдь Витольд Викторович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширения в скважине, включающее опускаемый в скважину и извлекаемый из нее ствол с выведенным выше поверхности грунта оголовком и прикрепленной к стволу в пределах погруженной в скважину части ствола лопастью, отличающееся тем, что лопасть выполнена в виде заостренного по периметру диска с отверстием, подвижно надетого на ствол с возможностью продольного перемещения относительно ствола, и зафиксирована на нем посредством стопорного приспособления, состоящего из втулки с винтом, причем ствол выполнен прямолинейным, а диаметр лопасти не превышает размера скважины.(56) 1. Патент РБ на полезную модель 2871. Буронабивная профилированная свая / В.П.Чернюк и др. МПК Е 025/22. Заявл. 21.12.05. Опубл. 30.06.06 (аналог). 2. Патент РБ на изобретение 11594. Устройство для образования уширения и профилированного углубления в скважине / П.С.Пойта и др. МПК Е 21 В 7/20. Заявл. 30.06.08. Опубл. 28.02.09 (прототип). Полезная модель относится к области строительства и может быть использована в фундаментостроении при устройстве свайных фундаментов из буронабивных свай с уширениями для возведения различного рода зданий и сооружений, жилых, промышленных и сельскохозяйственных объектов, опор линий электропередач и связи, в транспортном и трубопроводном строительстве, а также в других целях. Известна буронабивная профилированная свая, образуемая опусканием в скважину ствола с выведенным выше поверхности грунта оголовком и прикрепленным к стволу в пределах погруженной в скважину части ствола одной или несколькими лопастями с размерами менее диаметра скважины 1. Недостатком этой конструкции сваи является сложность устройства для образования профилированных уширений в скважине, т.е. ствола и лопастей, так как ствол изготовлен из участка стенки, разрезанной вдоль в виде сектора трубы, а лопасти - в виде профилированных выступов на ее наружной боковой поверхности, притом в большом количестве. Более близким к заявляемому по технической сущности и достигаемому результату является устройство для образования уширения в скважине, включающее опускаемый в скважину и извлекаемый из нее ствол с выведенным выше поверхности грунта оголовком и прикрепленной к стволу в пределах погруженной части ствола лопастью, причем выполнен изогнутым в виде коромысла и к нему прикреплены на сварке в разных частях упор, пластина (лопасть) и шип 2. Такое техническое решение сложнее заявляемого, так как ствол изготовлен криволинейным в виде коромысла с усложняющими его конструкцию элементами - упором, пластиной, шипом. Целью настоящей полезной модели является упрощение конструкции устройства за счет упрощения конструкции ствола и лопасти. Поставленная цель достигается тем, что в известном устройстве для образования уширения в скважине, содержащем опускаемый в скважину и извлекаемый из нее ствол с выведенным выше поверхности грунта оголовком и прикрепленной к стволу в пределах погруженной в скважину части ствола лопастью, последняя выполнена в виде заостренного по периметру диска с отверстием, подвижно одетого на ствол с возможностью продольного перемещения относительно ствола, и зафиксирована на нем посредством стопорного приспособления, состоящего из втулки с винтом, причем ствол выполнен прямолинейным, а диаметр лопости не превышает диаметра скважины. Таким образом, отличительными от прототипа признаками являются следующие лопасть выполнена в виде заостренного по периметру диска диск выполнен с отверстием, подвижен и одет на ствол с возможностью продольного перемещения относительно ствола диск зафиксирован на стволе посредством стопорного устройства, состоящего из втулки и винта ствол выполнен прямолинейным диаметр лопасти не превышает диаметра скважины. Наличие указанных отличий позволяет путем расшатывания ствола в стороны (в любом направлении базовой машиной, например трактором или вручную) выполнять углубления и уширения лопастью в любом месте по глубине скважины, переставляя лопасть 2 81672012.04.30 посредством стопорного приспособления. После бетонирования полости скважины, углублений и уширений в грунте образуется буронабивная свая повышенной несущей способности по грунту основания. Указанные выше отличительные признаки являются новыми, существенными и достаточными для достижения поставленной цели (упрощенная конструкция устройства), что позволяет считать разработку полезной моделью. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. По крайней мере авторам они не известны. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображено предлагаемое устройство после опускания в скважину, продольный разрез на фиг. 2 - то же, в процессе образования уширения в скважине. Обозначения 1- ствол 2 - оголовок 3 - лопасть, 4 - диск 5 - сквозное отверстие 6 стопорное приспособление 7 - втулка 8 - винт. Устройство содержит опускаемый и извлекаемый из скважины ствол 1 с выведенным выше поверхности грунта оголовком 2 и прикрепленной к стволу 1 в пределах погруженной части ствола 1 лопастью 3 (фиг. 1, 2). Лопасть 3 выполнена в виде заостренного по периметру диска 4 с отверстием 5, подвижно одетого на ствол 1 с возможностью продольного перемещения относительно ствола 1, и зафиксирована на нем посредством стопорного приспособления 6, состоящего из втулки 7 с винтом 8. Ствол 1 выполнен прямолинейным,а диаметр лопасти не превышает диаметра скважины (фиг. 1, 2). До погружения в скважину лопасть 3 предварительно фиксируется на стволе 1 посредством стопорного приспособления 6 перемещением втулки 7 и фиксации винтом 8 вдоль ствола 1 для образования уширения в нужном месте скважины. После этого устройство опускают в скважину за оголовок 2 ствола 1, а сам ствол 1 частично заглубляют в дно скважины (фиг. 1). После этого приступают к образованию уширения в стенках скважины путем расшатывания ствола 1 за оголовок 2 в разные стороны - вручную или базовой машиной (трактором, бульдозером - на чертеже не показаны). Врезаясь в стенки скважины, лопасть 3(диск 4) оставляет свой отпечаток в грунте вкруговую вокруг скважины, образуя таким образом кольцевое уширение (фиг. 2). Меняя расположение и фиксацию лопасти на стволе, можно производить образование уширений в разных местах скважины по глубине, образовывать уширения под многолопастные буронабивные сваи. После бетонирования скважины и уширений в грунте (на чертеже не показано из-за традиционности технологического процесса) образуется одно-, двух- либо многолопастная свая. Устройство просто в изготовлении (проще прототипа и других аналогов), элементарно реализуется на практике, может принести определенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
