Очесывающее устройство
Номер патента: U 7947
Опубликовано: 28.02.2012
Авторы: Сентюров Андрей Дмитриевич, Цайц Максим Валерьевич, Сентюров Павел Дмитриевич, Кудрявцев Александр Николаевич, Коцуба Виктор Иосифович, Кругленя Виктор Евгеньевич
Текст

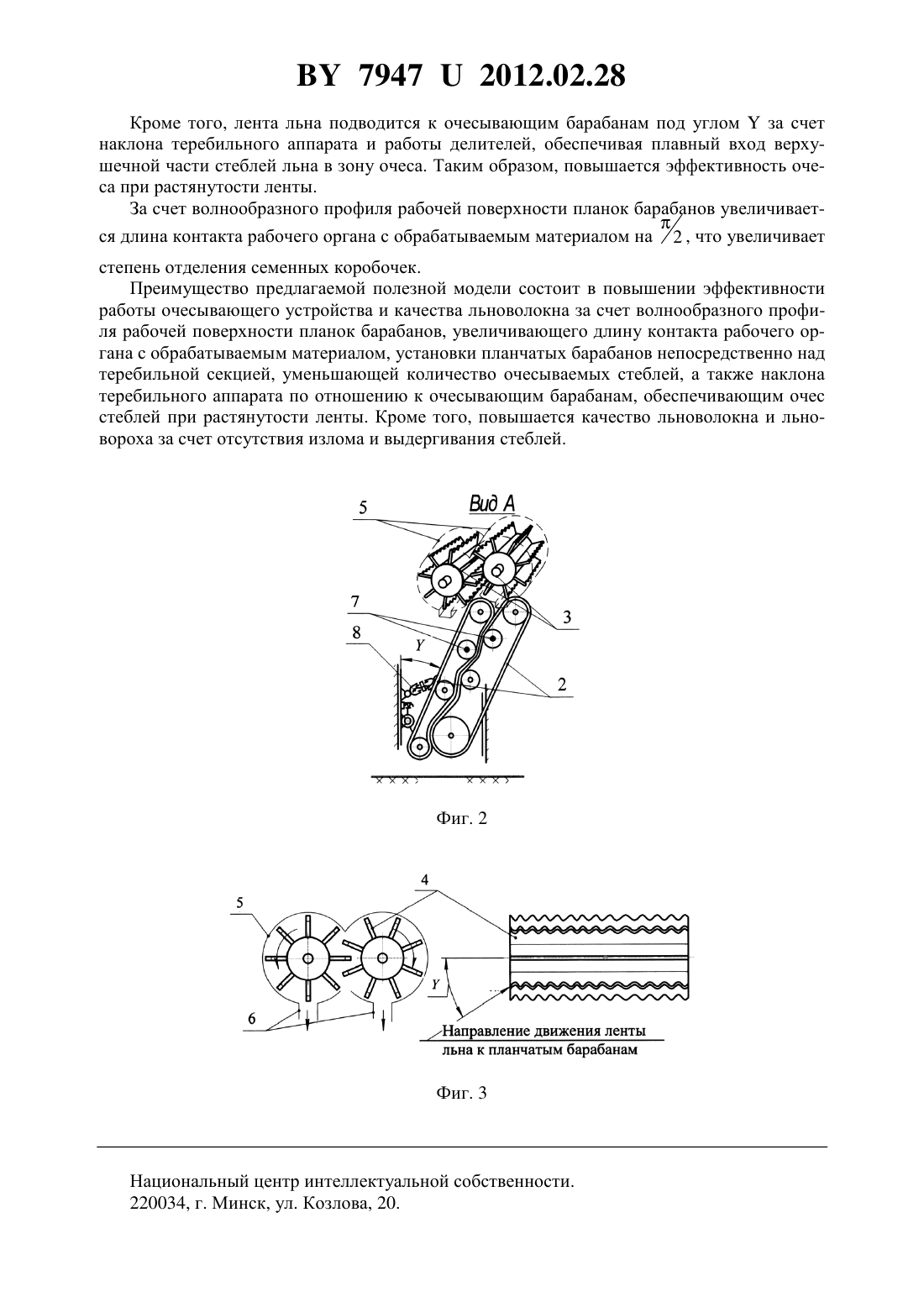

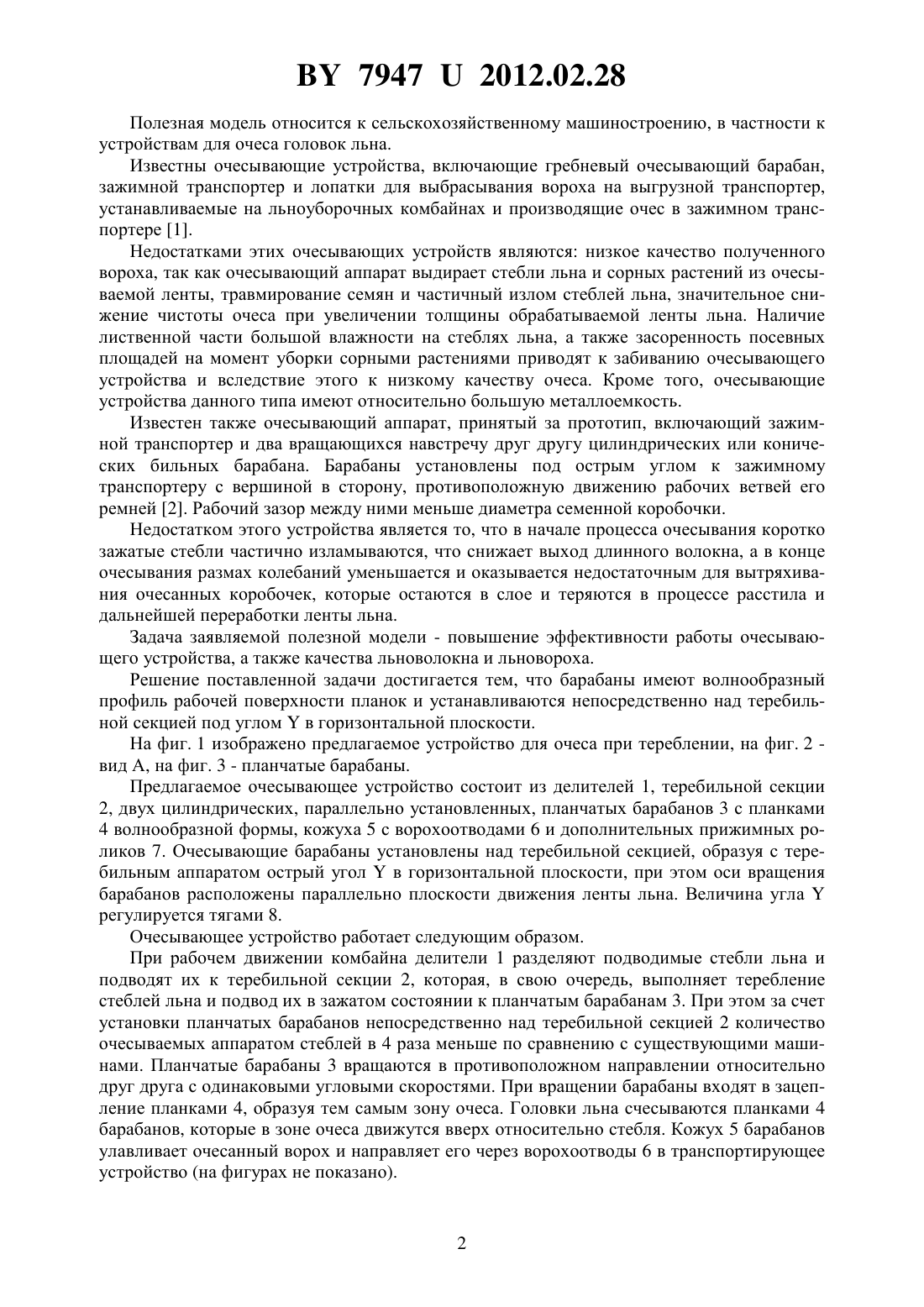

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Цайц Максим Валерьевич Сентюров Павел Дмитриевич Сентюров Андрей Дмитриевич Коцуба Виктор Иосифович Кудрявцев Александр Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Очесывающее устройство, включающее два барабана, отличающееся тем, что барабаны имеют планки с волнообразным профилем рабочей поверхности и устанавливаются непосредственно над теребильной секцией под угломв горизонтальной плоскости.(56) 1. Карпенко А.Н., Зеленев А.А. Сельскохозяйственные машины - М. Колос, 1965. 344 с. 2. А.с. СССР 938821, МПК 01 11/02. Устройство для очесывания коробочек льна / В.Н.Бухаркин, Г.К.Васильев, И.М.Махов и Р.В.Пытченко. - 1982. 79472012.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для очеса головок льна. Известны очесывающие устройства, включающие гребневый очесывающий барабан,зажимной транспортер и лопатки для выбрасывания вороха на выгрузной транспортер,устанавливаемые на льноуборочных комбайнах и производящие очес в зажимном транспортере 1. Недостатками этих очесывающих устройств являются низкое качество полученного вороха, так как очесывающий аппарат выдирает стебли льна и сорных растений из очесываемой ленты, травмирование семян и частичный излом стеблей льна, значительное снижение чистоты очеса при увеличении толщины обрабатываемой ленты льна. Наличие лиственной части большой влажности на стеблях льна, а также засоренность посевных площадей на момент уборки сорными растениями приводят к забиванию очесывающего устройства и вследствие этого к низкому качеству очеса. Кроме того, очесывающие устройства данного типа имеют относительно большую металлоемкость. Известен также очесывающий аппарат, принятый за прототип, включающий зажимной транспортер и два вращающихся навстречу друг другу цилиндрических или конических бильных барабана. Барабаны установлены под острым углом к зажимному транспортеру с вершиной в сторону, противоположную движению рабочих ветвей его ремней 2. Рабочий зазор между ними меньше диаметра семенной коробочки. Недостатком этого устройства является то, что в начале процесса очесывания коротко зажатые стебли частично изламываются, что снижает выход длинного волокна, а в конце очесывания размах колебаний уменьшается и оказывается недостаточным для вытряхивания очесанных коробочек, которые остаются в слое и теряются в процессе расстила и дальнейшей переработки ленты льна. Задача заявляемой полезной модели - повышение эффективности работы очесывающего устройства, а также качества льноволокна и льновороха. Решение поставленной задачи достигается тем, что барабаны имеют волнообразный профиль рабочей поверхности планок и устанавливаются непосредственно над теребильной секцией под угломв горизонтальной плоскости. На фиг. 1 изображено предлагаемое устройство для очеса при тереблении, на фиг. 2 вид А, на фиг. 3 - планчатые барабаны. Предлагаемое очесывающее устройство состоит из делителей 1, теребильной секции 2, двух цилиндрических, параллельно установленных, планчатых барабанов 3 с планками 4 волнообразной формы, кожуха 5 с ворохоотводами 6 и дополнительных прижимных роликов 7. Очесывающие барабаны установлены над теребильной секцией, образуя с теребильным аппаратом острый уголв горизонтальной плоскости, при этом оси вращения барабанов расположены параллельно плоскости движения ленты льна. Величина угларегулируется тягами 8. Очесывающее устройство работает следующим образом. При рабочем движении комбайна делители 1 разделяют подводимые стебли льна и подводят их к теребильной секции 2, которая, в свою очередь, выполняет теребление стеблей льна и подвод их в зажатом состоянии к планчатым барабанам 3. При этом за счет установки планчатых барабанов непосредственно над теребильной секцией 2 количество очесываемых аппаратом стеблей в 4 раза меньше по сравнению с существующими машинами. Планчатые барабаны 3 вращаются в противоположном направлении относительно друг друга с одинаковыми угловыми скоростями. При вращении барабаны входят в зацепление планками 4, образуя тем самым зону очеса. Головки льна счесываются планками 4 барабанов, которые в зоне очеса движутся вверх относительно стебля. Кожух 5 барабанов улавливает очесанный ворох и направляет его через ворохоотводы 6 в транспортирующее устройство (на фигурах не показано). 79472012.02.28 Кроме того, лента льна подводится к очесывающим барабанам под угломза счет наклона теребильного аппарата и работы делителей, обеспечивая плавный вход верхушечной части стеблей льна в зону очеса. Таким образом, повышается эффективность очеса при растянутости ленты. За счет волнообразного профиля рабочей поверхности планок барабанов увеличивает ся длина контакта рабочего органа с обрабатываемым материалом на 2 , что увеличивает степень отделения семенных коробочек. Преимущество предлагаемой полезной модели состоит в повышении эффективности работы очесывающего устройства и качества льноволокна за счет волнообразного профиля рабочей поверхности планок барабанов, увеличивающего длину контакта рабочего органа с обрабатываемым материалом, установки планчатых барабанов непосредственно над теребильной секцией, уменьшающей количество очесываемых стеблей, а также наклона теребильного аппарата по отношению к очесывающим барабанам, обеспечивающим очес стеблей при растянутости ленты. Кроме того, повышается качество льноволокна и льновороха за счет отсутствия излома и выдергивания стеблей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A01F 11/02
Метки: очесывающее, устройство
