Очесывающее устройство

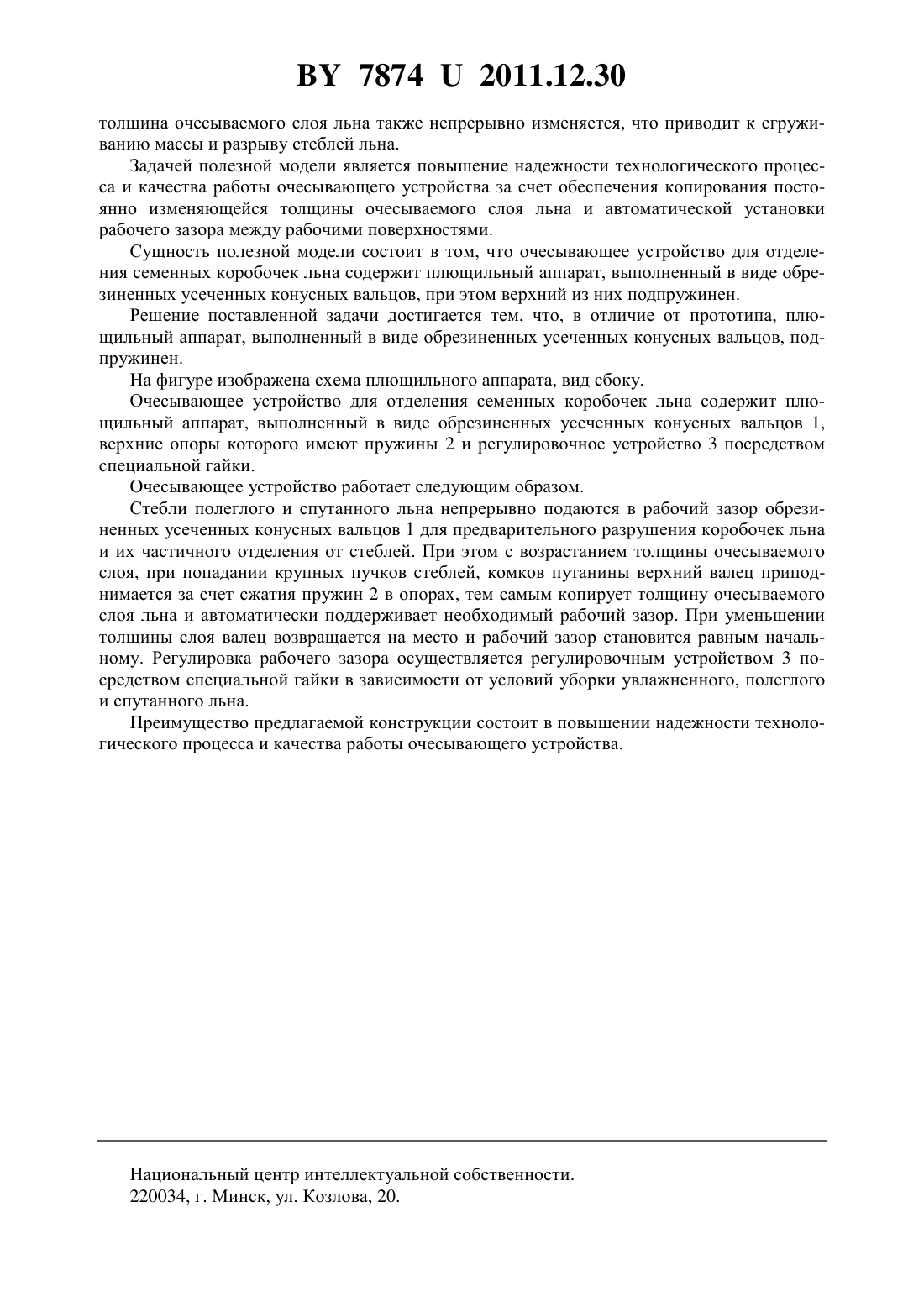

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Левкин Максим Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Очесывающее устройство для отделения семенных коробочек льна, содержащее плющильный аппарат, выполненный в виде обрезиненных усеченных конусных вальцов, отличающееся тем, что верхний из них подпружинен.(56) 1. Патент на полезную модель 7068, МПК 01 11/01, 2010. Полезная модель относится к сельскохозяйственному машиностроению, в частности к очесывающим устройствам для отделения семенных коробочек льна. Известно устройство для отделения семенных коробочек льна, включающее плющильный аппарат, выполненный в виде обрезиненных усеченных конусных вальцов, для предварительного разрушения семенных коробочек льна и их частичного отделения от стеблей 1. Недостатком известного устройства является то, что в процессе уборки из-за постоянно изменяющихся густоты стеблестоя и рабочей ширины захвата уборочной машины 78742011.12.30 толщина очесываемого слоя льна также непрерывно изменяется, что приводит к сгруживанию массы и разрыву стеблей льна. Задачей полезной модели является повышение надежности технологического процесса и качества работы очесывающего устройства за счет обеспечения копирования постоянно изменяющейся толщины очесываемого слоя льна и автоматической установки рабочего зазора между рабочими поверхностями. Сущность полезной модели состоит в том, что очесывающее устройство для отделения семенных коробочек льна содержит плющильный аппарат, выполненный в виде обрезиненных усеченных конусных вальцов, при этом верхний из них подпружинен. Решение поставленной задачи достигается тем, что, в отличие от прототипа, плющильный аппарат, выполненный в виде обрезиненных усеченных конусных вальцов, подпружинен. На фигуре изображена схема плющильного аппарата, вид сбоку. Очесывающее устройство для отделения семенных коробочек льна содержит плющильный аппарат, выполненный в виде обрезиненных усеченных конусных вальцов 1,верхние опоры которого имеют пружины 2 и регулировочное устройство 3 посредством специальной гайки. Очесывающее устройство работает следующим образом. Стебли полеглого и спутанного льна непрерывно подаются в рабочий зазор обрезиненных усеченных конусных вальцов 1 для предварительного разрушения коробочек льна и их частичного отделения от стеблей. При этом с возрастанием толщины очесываемого слоя, при попадании крупных пучков стеблей, комков путанины верхний валец приподнимается за счет сжатия пружин 2 в опорах, тем самым копирует толщину очесываемого слоя льна и автоматически поддерживает необходимый рабочий зазор. При уменьшении толщины слоя валец возвращается на место и рабочий зазор становится равным начальному. Регулировка рабочего зазора осуществляется регулировочным устройством 3 посредством специальной гайки в зависимости от условий уборки увлажненного, полеглого и спутанного льна. Преимущество предлагаемой конструкции состоит в повышении надежности технологического процесса и качества работы очесывающего устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
