Перистальтический насос

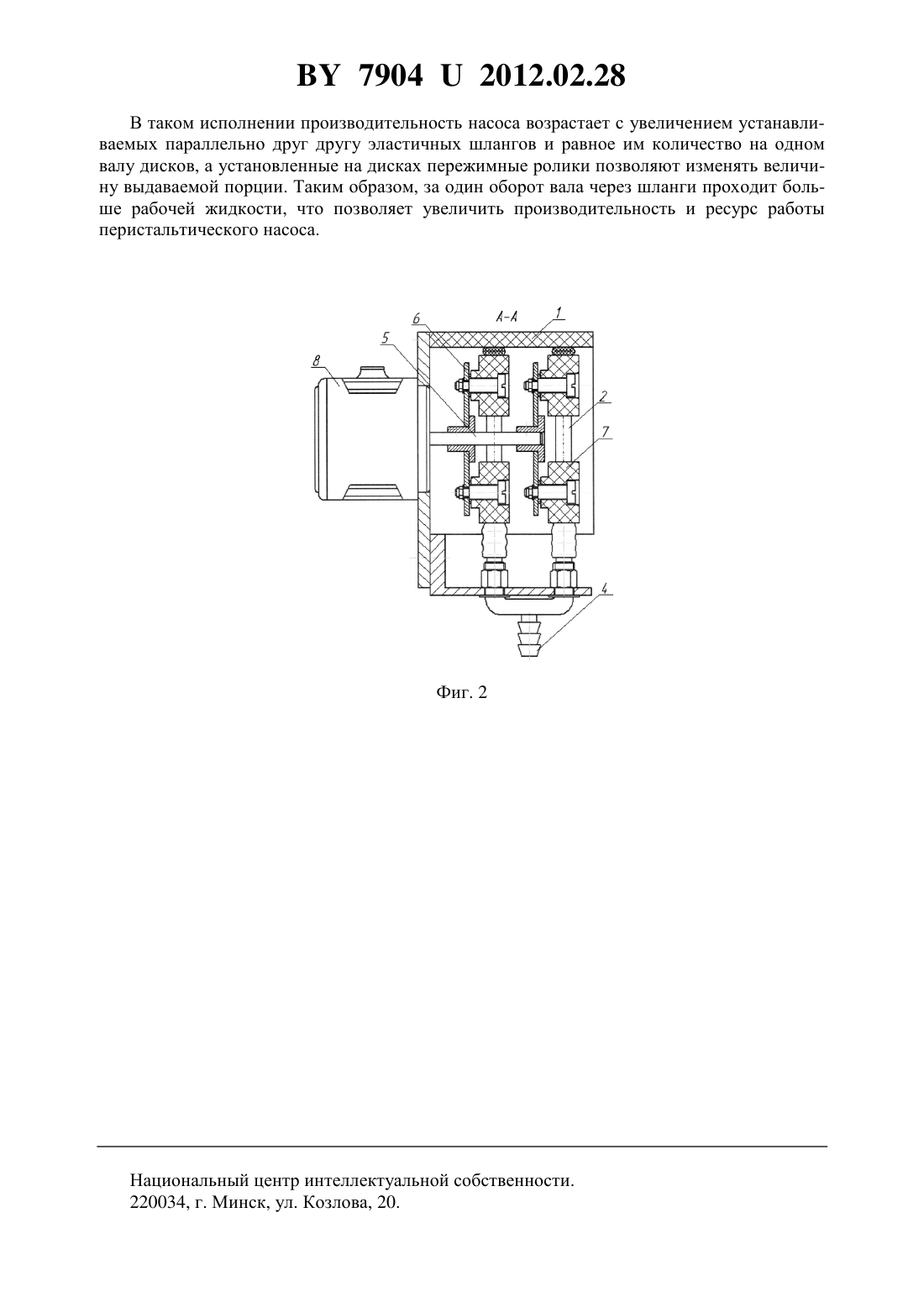

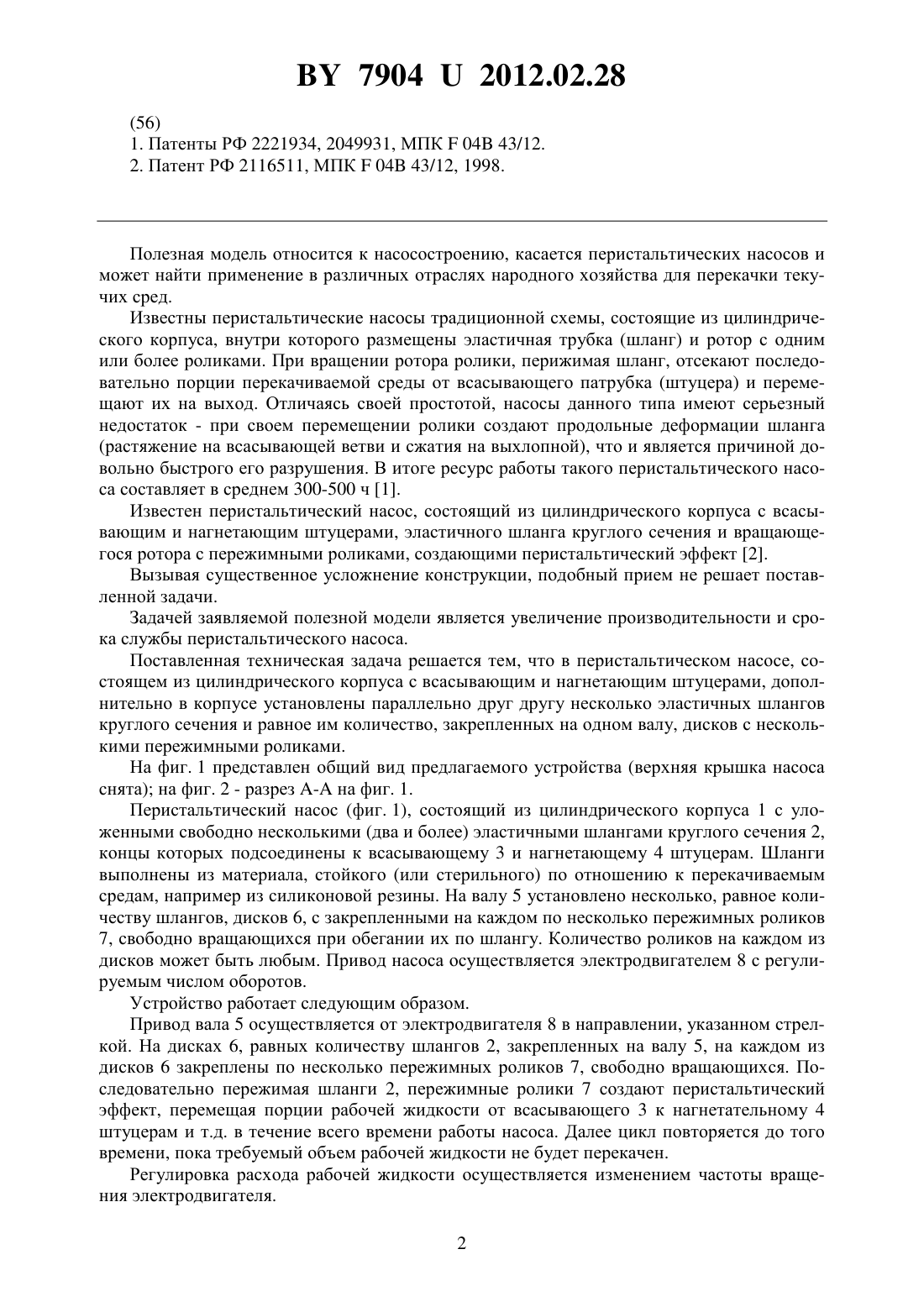

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сыманович Виктор Семенович Тимошенко Владимир Николаевич Колодько Эдуард Васильевич Жуковский Михаил Андреевич Кольга Дмитрий Федорович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Перистальтический насос, состоящий из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, эластичного шланга круглого сечения, отличающийся тем, что в корпусе дополнительно установлены параллельно друг другу несколько эластичных шлангов и равное им количество дисков на одном валу с несколькими пережимными роликами. Полезная модель относится к насосостроению, касается перистальтических насосов и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред. Известны перистальтические насосы традиционной схемы, состоящие из цилиндрического корпуса, внутри которого размещены эластичная трубка (шланг) и ротор с одним или более роликами. При вращении ротора ролики, перижимая шланг, отсекают последовательно порции перекачиваемой среды от всасывающего патрубка (штуцера) и перемещают их на выход. Отличаясь своей простотой, насосы данного типа имеют серьезный недостаток - при своем перемещении ролики создают продольные деформации шланга(растяжение на всасывающей ветви и сжатия на выхлопной), что и является причиной довольно быстрого его разрушения. В итоге ресурс работы такого перистальтического насоса составляет в среднем 300-500 ч 1. Известен перистальтический насос, состоящий из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, эластичного шланга круглого сечения и вращающегося ротора с пережимными роликами, создающими перистальтический эффект 2. Вызывая существенное усложнение конструкции, подобный прием не решает поставленной задачи. Задачей заявляемой полезной модели является увеличение производительности и срока службы перистальтического насоса. Поставленная техническая задача решается тем, что в перистальтическом насосе, состоящем из цилиндрического корпуса с всасывающим и нагнетающим штуцерами, дополнительно в корпусе установлены параллельно друг другу несколько эластичных шлангов круглого сечения и равное им количество, закрепленных на одном валу, дисков с несколькими пережимными роликами. На фиг. 1 представлен общий вид предлагаемого устройства (верхняя крышка насоса снята) на фиг. 2 - разрез - на фиг. 1. Перистальтический насос (фиг. 1), состоящий из цилиндрического корпуса 1 с уложенными свободно несколькими (два и более) эластичными шлангами круглого сечения 2,концы которых подсоединены к всасывающему 3 и нагнетающему 4 штуцерам. Шланги выполнены из материала, стойкого (или стерильного) по отношению к перекачиваемым средам, например из силиконовой резины. На валу 5 установлено несколько, равное количеству шлангов, дисков 6, с закрепленными на каждом по несколько пережимных роликов 7, свободно вращающихся при обегании их по шлангу. Количество роликов на каждом из дисков может быть любым. Привод насоса осуществляется электродвигателем 8 с регулируемым числом оборотов. Устройство работает следующим образом. Привод вала 5 осуществляется от электродвигателя 8 в направлении, указанном стрелкой. На дисках 6, равных количеству шлангов 2, закрепленных на валу 5, на каждом из дисков 6 закреплены по несколько пережимных роликов 7, свободно вращающихся. Последовательно пережимая шланги 2, пережимные ролики 7 создают перистальтический эффект, перемещая порции рабочей жидкости от всасывающего 3 к нагнетательному 4 штуцерам и т.д. в течение всего времени работы насоса. Далее цикл повторяется до того времени, пока требуемый объем рабочей жидкости не будет перекачен. Регулировка расхода рабочей жидкости осуществляется изменением частоты вращения электродвигателя. 2 79042012.02.28 В таком исполнении производительность насоса возрастает с увеличением устанавливаемых параллельно друг другу эластичных шлангов и равное им количество на одном валу дисков, а установленные на дисках пережимные ролики позволяют изменять величину выдаваемой порции. Таким образом, за один оборот вала через шланги проходит больше рабочей жидкости, что позволяет увеличить производительность и ресурс работы перистальтического насоса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
