Распределительное устройство пневматической сеялки

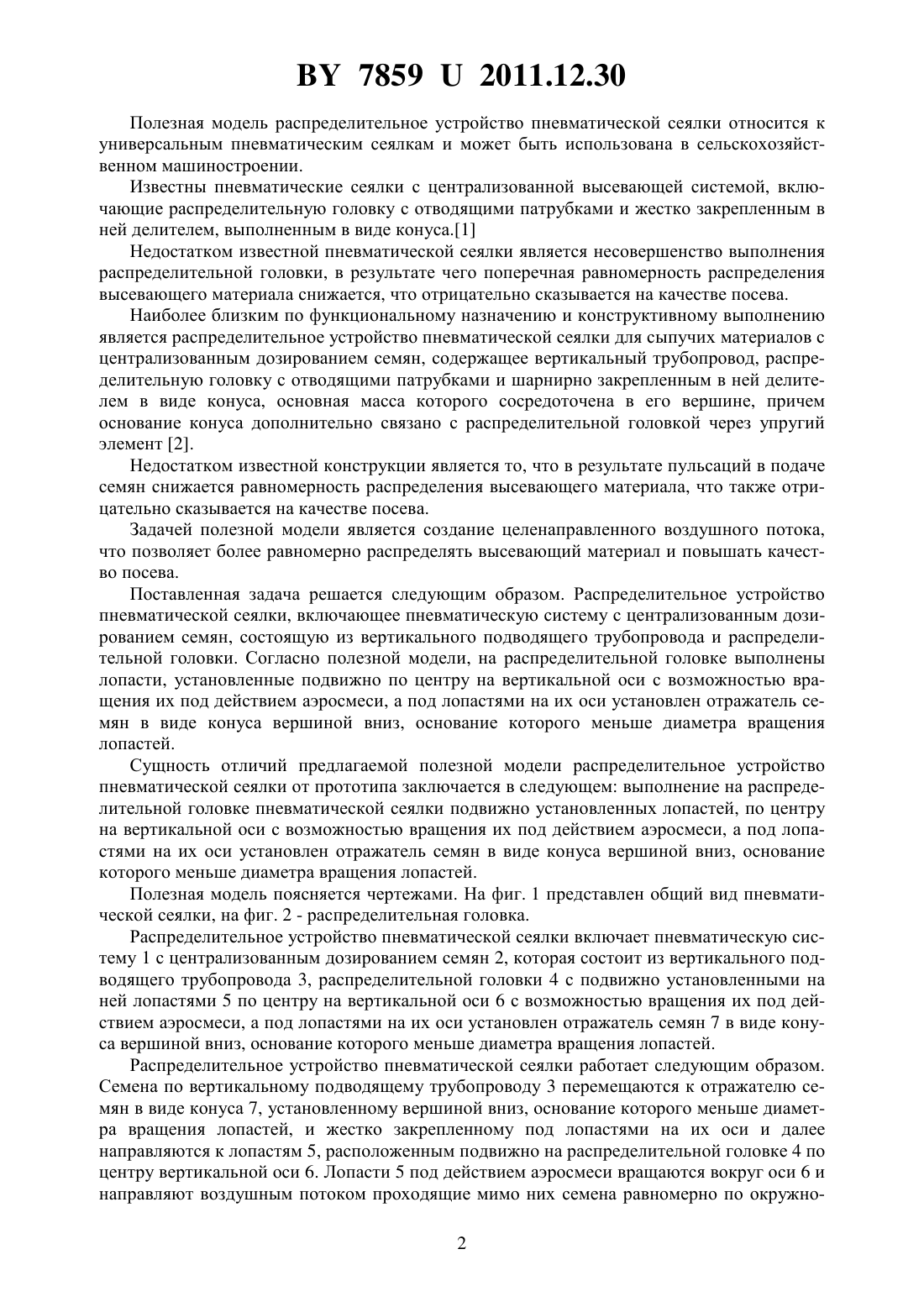

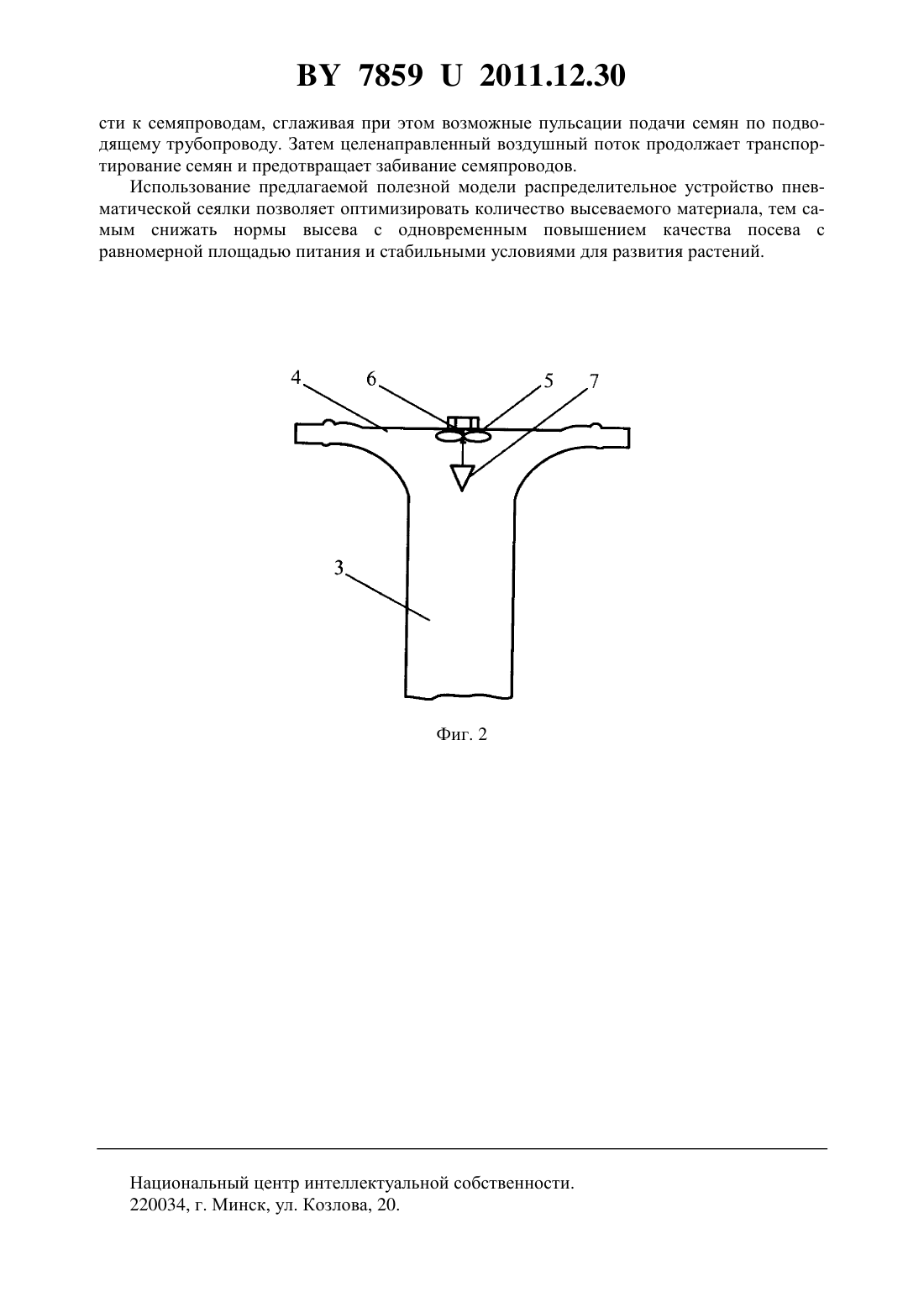

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ПНЕВМАТИЧЕСКОЙ СЕЯЛКИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Распределительное устройство пневматической сеялки, включающее пневматическую систему с централизованным дозированием семян, состоящую из вертикального подводящего трубопровода и распределительной головки, отличающееся тем, что на распределительной головке выполнены лопасти, установленные на ней подвижно по центру на вертикальной оси с возможностью вращения их под действием аэросмеси, а под лопастями на их оси установлен отражатель семян в виде конуса вершиной вниз, основание которого меньше диаметра вращения лопастей.(56) 1. Бузенков Г.М., Ма С.А. Машины для посева сельскохозяйственных культур. - М. Машиностроение, 1976. - С. 272. 2.3353 , 28.02.2007 // АБ 1. - 2007. - С. 144. - 28.02.2007. 78592011.12.30 Полезная модель распределительное устройство пневматической сеялки относится к универсальным пневматическим сеялкам и может быть использована в сельскохозяйственном машиностроении. Известны пневматические сеялки с централизованной высевающей системой, включающие распределительную головку с отводящими патрубками и жестко закрепленным в ней делителем, выполненным в виде конуса.1 Недостатком известной пневматической сеялки является несовершенство выполнения распределительной головки, в результате чего поперечная равномерность распределения высевающего материала снижается, что отрицательно сказывается на качестве посева. Наиболее близким по функциональному назначению и конструктивному выполнению является распределительное устройство пневматической сеялки для сыпучих материалов с централизованным дозированием семян, содержащее вертикальный трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем в виде конуса, основная масса которого сосредоточена в его вершине, причем основание конуса дополнительно связано с распределительной головкой через упругий элемент 2. Недостатком известной конструкции является то, что в результате пульсаций в подаче семян снижается равномерность распределения высевающего материала, что также отрицательно сказывается на качестве посева. Задачей полезной модели является создание целенаправленного воздушного потока,что позволяет более равномерно распределять высевающий материал и повышать качество посева. Поставленная задача решается следующим образом. Распределительное устройство пневматической сеялки, включающее пневматическую систему с централизованным дозированием семян, состоящую из вертикального подводящего трубопровода и распределительной головки. Согласно полезной модели, на распределительной головке выполнены лопасти, установленные подвижно по центру на вертикальной оси с возможностью вращения их под действием аэросмеси, а под лопастями на их оси установлен отражатель семян в виде конуса вершиной вниз, основание которого меньше диаметра вращения лопастей. Сущность отличий предлагаемой полезной модели распределительное устройство пневматической сеялки от прототипа заключается в следующем выполнение на распределительной головке пневматической сеялки подвижно установленных лопастей, по центру на вертикальной оси с возможностью вращения их под действием аэросмеси, а под лопастями на их оси установлен отражатель семян в виде конуса вершиной вниз, основание которого меньше диаметра вращения лопастей. Полезная модель поясняется чертежами. На фиг. 1 представлен общий вид пневматической сеялки, на фиг. 2 - распределительная головка. Распределительное устройство пневматической сеялки включает пневматическую систему 1 с централизованным дозированием семян 2, которая состоит из вертикального подводящего трубопровода 3, распределительной головки 4 с подвижно установленными на ней лопастями 5 по центру на вертикальной оси 6 с возможностью вращения их под действием аэросмеси, а под лопастями на их оси установлен отражатель семян 7 в виде конуса вершиной вниз, основание которого меньше диаметра вращения лопастей. Распределительное устройство пневматической сеялки работает следующим образом. Семена по вертикальному подводящему трубопроводу 3 перемещаются к отражателю семян в виде конуса 7, установленному вершиной вниз, основание которого меньше диаметра вращения лопастей, и жестко закрепленному под лопастями на их оси и далее направляются к лопастям 5, расположенным подвижно на распределительной головке 4 по центру вертикальной оси 6. Лопасти 5 под действием аэросмеси вращаются вокруг оси 6 и направляют воздушным потоком проходящие мимо них семена равномерно по окружно 2 78592011.12.30 сти к семяпроводам, сглаживая при этом возможные пульсации подачи семян по подводящему трубопроводу. Затем целенаправленный воздушный поток продолжает транспортирование семян и предотвращает забивание семяпроводов. Использование предлагаемой полезной модели распределительное устройство пневматической сеялки позволяет оптимизировать количество высеваемого материала, тем самым снижать нормы высева с одновременным повышением качества посева с равномерной площадью питания и стабильными условиями для развития растений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
