Конструкция тяги сеялки пневматической рядной

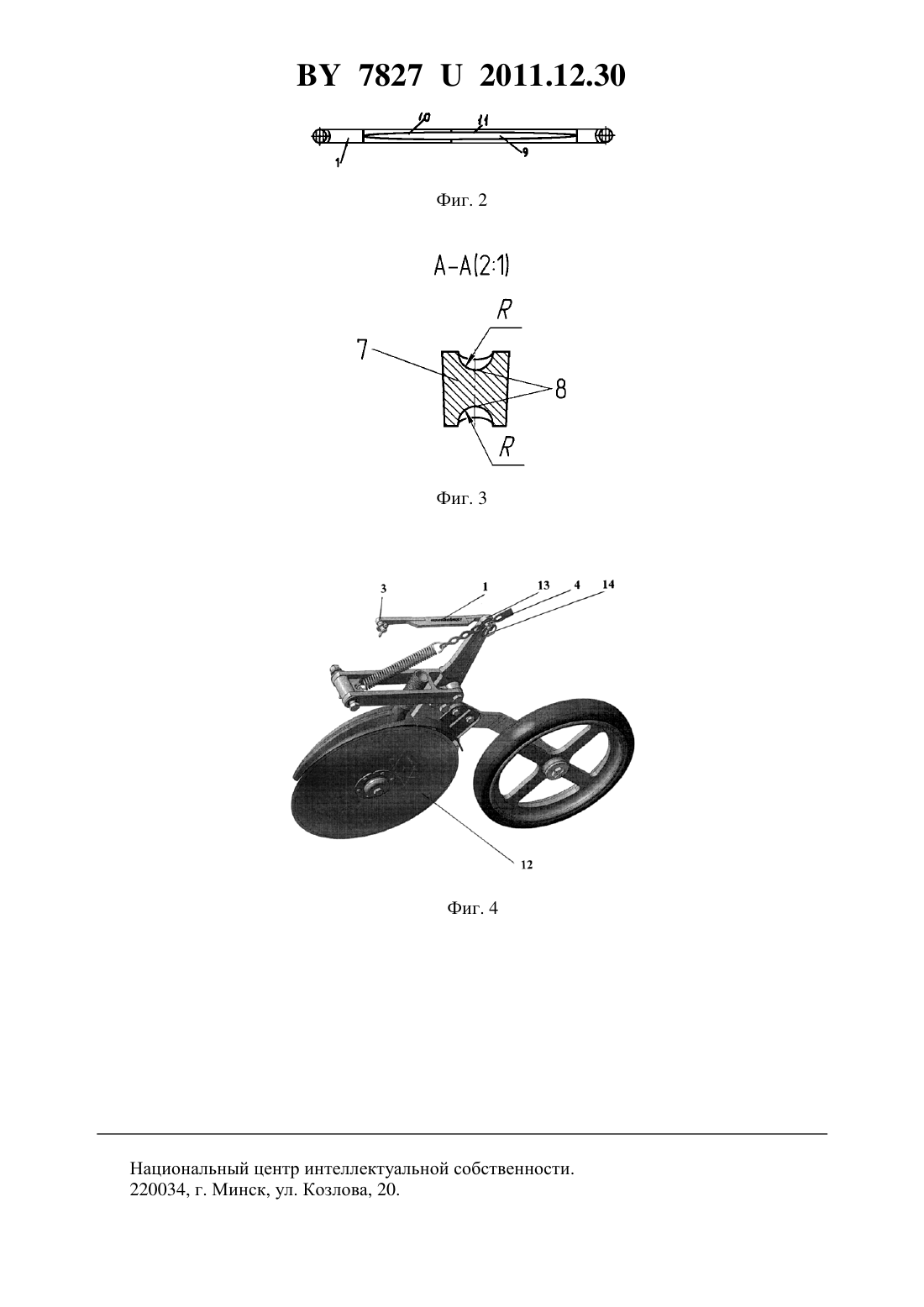

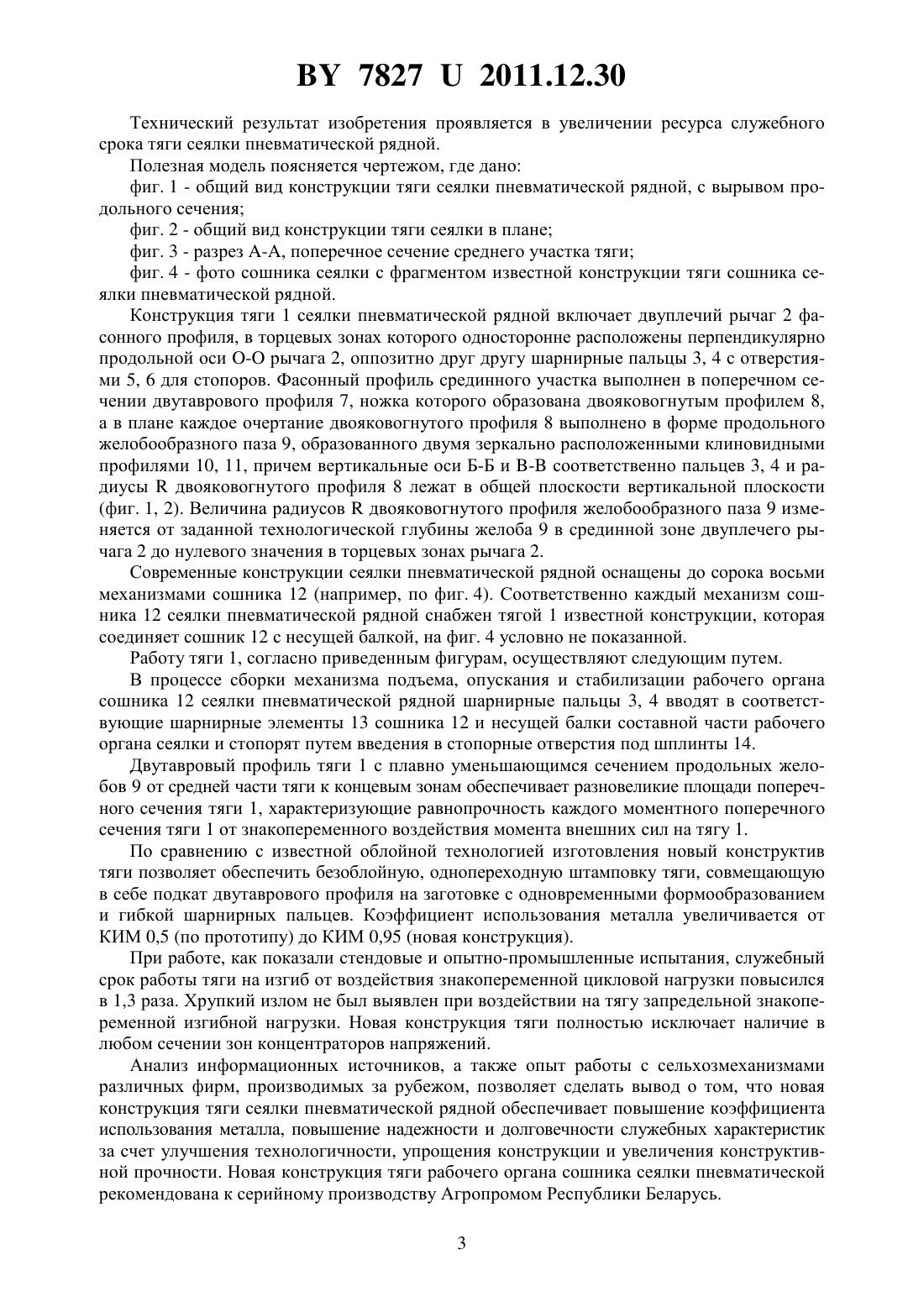

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ТЯГИ СЕЯЛКИ ПНЕВМАТИЧЕСКОЙ РЯДНОЙ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Данильчик Игорь Константинович Ковалевский Сергей Александрович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) 1. Конструкция тяги сеялки пневматической рядной, включающей двуплечий рычаг фасонного профиля, в торцевых зонах которого односторонне расположены шарнирные пальцы перпендикулярно продольной оси рычага, оппозитно друг другу, с отверстиями для стопоров, отличающаяся тем, что фасонный профиль срединного участка выполнен в поперечном сечении двутаврового профиля, ножка которого образована двояковогнутым профилем, а в плане каждое очертание двояковогнутого профиля выполнено в форме продольного желобообразного паза, образованного двумя зеркально расположенными клиновидными профилями, причем вертикальные оси пальцев и радиусы двояковогнутого профиля лежат в общей плоскости. 2. Конструкция тяги сеялки по п. 1, отличающаяся тем, что величина радиусов двояковогнутого профиля желобообразного паза изменяется от заданной технологической глубины желоба в срединной зоне двуплечего рычага тяги до нулевого значения в торцевых зонах тяги. 78272011.12.30 Полезная модель относится к области сельскохозяйственного машиностроения, преимущественно к механизмам подъема, опускания и стабилизации рабочего органа сеялки пневматической рядной, и может быть использована при производстве шарнирной тяги сеялки. Известна конструкция шарнирной тяги сельскохозяйственной машины, используемая в том числе и в конструкции тяги сошника сеялки пневматической рядной, включающей двуплечий рычаг фасонного профиля, в торцевых зонах которого односторонне расположены перпендикулярно продольной оси рычага шарнирные пальцы оппозитно друг другу,с отверстиями для стопоров. Тяга изготовлена путем обрубки заготовки от прутка с последующей штамповкой с односторонней гибкой шарнирных пальцев 1. Достоинство известной конструкции заключается в простоте технологии изготовления тяги. Недостаток известной конструкции тяги проявляется в низкой конструктивной прочности. В процессе эксплуатации в приводе рабочего органа сеялки в шарнирах возникают большие углы давления, и срединная зона тяги гнется вследствие знакопеременных значительной величины изгибающих моментов сил. Ближайшим техническим решением, принятым за прототип, является конструкция шарнирной тяги сельскохозяйственной машины, используемая в том числе и в конструкции тяги сошника сеялки пневматической рядной, включающая двуплечий рычаг фасонного профиля, в торцевых зонах которого односторонне расположены перпендикулярно продольной оси рычага шарнирные пальцы оппозитно друг другу, с отверстиями для стопоров. Срединная зона тяги снабжена ребром жесткости, направленным перпендикулярно продольной оси в сторону шарнирных пальцев. Тяга изготовлена путем горячей фасонной штамповки заготовки с облоем и обрезкой облоя в обрезном штампе 2. Тяга обладает, вследствие наличия ребра жесткости, повышенным запасом изгибной прочности по сравнению с известным уровнем техники. Недостаток прототипа, так же как и известной конструкции тяги, проявляется в низкой конструктивной прочности из-за нетехнологичности продольного профиля тяги. В зонах сопряжения ребра жесткости с концевыми участками тяги, вследствие контрастного изменения профиля от плоского сечения к фасонному, в процессе эксплуатации тяги возникают концентраторы знакопеременных напряжений от изгибающих моментов сил, вызывающих хрупкий излом тяги. Кроме того, конструктив заготовки-поковки тяги предопределяет ее нетехнологичность при изготовлении, которая предполагает повышенный расход металла из-за наличия облоя, в связи с этим технология изготовления тяги проявляется в излишней многодельности, как то в наличии горячей фасонной штамповки заготовки с облоем и обрезки облоя в обрезном штампе. В замысел полезной модели положена задача повышения коэффициента использования металла и прочности за счет улучшения технологичности и упрощения конструкции. Поставленная задача реализована тем, что в конструкции тяги сеялки пневматической рядной, включающей двуплечий рычаг фасонного профиля, в торцевых зонах которого односторонне расположены шарнирные пальцы перпендикулярно продольной оси рычага,оппозитно друг другу, с отверстиями для стопоров, согласно полезной модели, фасонный профиль срединного участка выполнен в поперечном сечении двутаврового профиля,ножка которого образована двояковогнутым профилем, а в плане каждое очертание двояковогнутого профиля выполнено в форме продольного желобообразного паза, образованного двумя зеркально расположенными клиновидными профилями, причем вертикальные оси пальцев и радиусы двояковогнутого профиля лежат в общей плоскости. В конструкции тяги сеялки величина радиусов двояковогнутого профиля желобообразного паза изменяется от заданной технологической глубины желоба в срединной зоне двуплечего рычага тяги до нулевого значения в торцевых зонах тяги. 2 78272011.12.30 Технический результат изобретения проявляется в увеличении ресурса служебного срока тяги сеялки пневматической рядной. Полезная модель поясняется чертежом, где дано фиг. 1 - общий вид конструкции тяги сеялки пневматической рядной, с вырывом продольного сечения фиг. 2 - общий вид конструкции тяги сеялки в плане фиг. 3 - разрез -, поперечное сечение среднего участка тяги фиг. 4 - фото сошника сеялки с фрагментом известной конструкции тяги сошника сеялки пневматической рядной. Конструкция тяги 1 сеялки пневматической рядной включает двуплечий рычаг 2 фасонного профиля, в торцевых зонах которого односторонне расположены перпендикулярно продольной оси - рычага 2, оппозитно друг другу шарнирные пальцы 3, 4 с отверстиями 5, 6 для стопоров. Фасонный профиль срединного участка выполнен в поперечном сечении двутаврового профиля 7, ножка которого образована двояковогнутым профилем 8,а в плане каждое очертание двояковогнутого профиля 8 выполнено в форме продольного желобообразного паза 9, образованного двумя зеркально расположенными клиновидными профилями 10, 11, причем вертикальные оси Б-Б и - соответственно пальцев 3, 4 и радиусыдвояковогнутого профиля 8 лежат в общей плоскости вертикальной плоскости(фиг. 1, 2). Величина радиусовдвояковогнутого профиля желобообразного паза 9 изменяется от заданной технологической глубины желоба 9 в срединной зоне двуплечего рычага 2 до нулевого значения в торцевых зонах рычага 2. Современные конструкции сеялки пневматической рядной оснащены до сорока восьми механизмами сошника 12 (например, по фиг. 4). Соответственно каждый механизм сошника 12 сеялки пневматической рядной снабжен тягой 1 известной конструкции, которая соединяет сошник 12 с несущей балкой, на фиг. 4 условно не показанной. Работу тяги 1, согласно приведенным фигурам, осуществляют следующим путем. В процессе сборки механизма подъема, опускания и стабилизации рабочего органа сошника 12 сеялки пневматической рядной шарнирные пальцы 3, 4 вводят в соответствующие шарнирные элементы 13 сошника 12 и несущей балки составной части рабочего органа сеялки и стопорят путем введения в стопорные отверстия под шплинты 14. Двутавровый профиль тяги 1 с плавно уменьшающимся сечением продольных желобов 9 от средней части тяги к концевым зонам обеспечивает разновеликие площади поперечного сечения тяги 1, характеризующие равнопрочность каждого моментного поперечного сечения тяги 1 от знакопеременного воздействия момента внешних сил на тягу 1. По сравнению с известной облойной технологией изготовления новый конструктив тяги позволяет обеспечить безоблойную, однопереходную штамповку тяги, совмещающую в себе подкат двутаврового профиля на заготовке с одновременными формообразованием и гибкой шарнирных пальцев. Коэффициент использования металла увеличивается от КИМ 0,5 (по прототипу) до КИМ 0,95 (новая конструкция). При работе, как показали стендовые и опытно-промышленные испытания, служебный срок работы тяги на изгиб от воздействия знакопеременной цикловой нагрузки повысился в 1,3 раза. Хрупкий излом не был выявлен при воздействии на тягу запредельной знакопеременной изгибной нагрузки. Новая конструкция тяги полностью исключает наличие в любом сечении зон концентраторов напряжений. Анализ информационных источников, а также опыт работы с сельхозмеханизмами различных фирм, производимых за рубежом, позволяет сделать вывод о том, что новая конструкция тяги сеялки пневматической рядной обеспечивает повышение коэффициента использования металла, повышение надежности и долговечности служебных характеристик за счет улучшения технологичности, упрощения конструкции и увеличения конструктивной прочности. Новая конструкция тяги рабочего органа сошника сеялки пневматической рекомендована к серийному производству Агропромом Республики Беларусь. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
