Гидрофреза
Номер патента: U 7842
Опубликовано: 30.12.2011
Текст

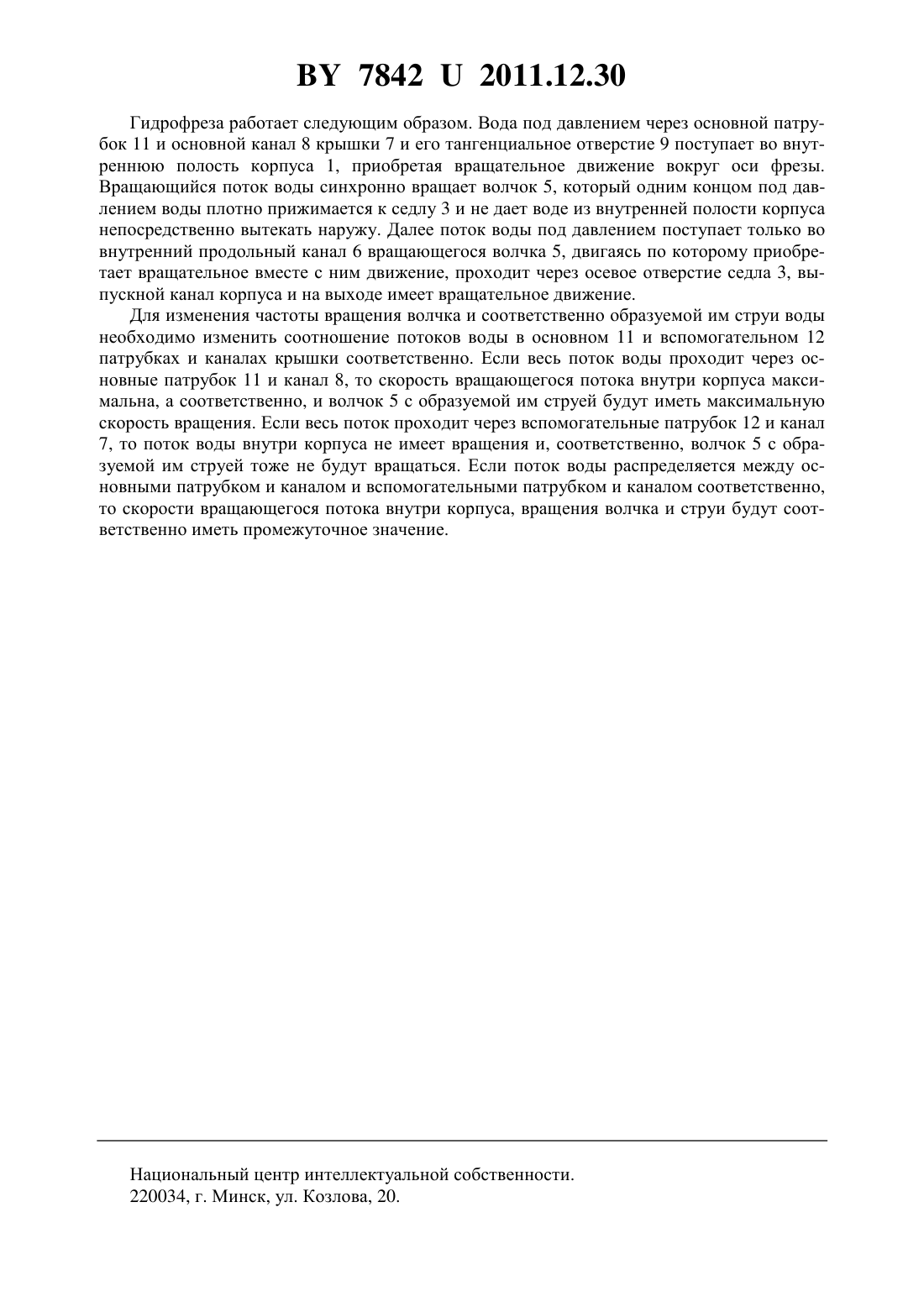

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Хилько Иван Иванович Соболь Дмитрий Павлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гидрофреза, содержащая корпус с выпускным каналом, седло, расположенное у выпускного канала внутри корпуса и имеющее отверстие для прохождения жидкости в выпускной канал, волчок с внутренним продольным каналом для сообщения внутренней полости корпуса с его выпускным каналом и крышку, в которой выполнен основной канал с тангенциальным отверстием, отличающаяся тем, что крышка дополнительно включает вспомогательный канал. Предлагаемая полезная модель относится к устройствам для распыления жидкости и может быть использована в струйных моечных установках высокого давления, нашедших широкое применение в сельском хозяйстве, автотранспорте, строительстве и т.д. Известен распылитель жидкости 1. Это устройство состоит из корпуса с выпускным каналом, седла, которое расположено у выпускного канала внутри корпуса, имеет отвер 78422011.12.30 стие для прохождения жидкости в выпускной канал и служит опорой для волчка, волчка с внутренним каналом для прохождения жидкости через него и крышки с впускным тангенциальным отверстием для подачи жидкости под давлением и образования вращательного движения жидкости внутри корпуса. К недостаткам данного устройства можно отнести невозможность регулирования гидродинамических характеристик выпускаемой струи. Ближайшим прототипом из известных устройств к предложенному является устройство, позволяющее осуществлять регулирование гидродинамических параметров струи путем изменения угла вращения волчка 2. Данное устройство включает корпус с выпускным каналом, седло, которое расположено у выпускного канала внутри корпуса,имеет отверстие для прохождения жидкости в выпускной канал и служит опорой для волчка, волчок с внутренним каналом для прохождения жидкости через него и крышку с впускным тангенциальным отверстием для подачи жидкости под давлением и образования вращательного движения жидкости внутри корпуса. Для изменения угла вращения волчка на корпусе данного устройства с возможностью продольного перемещения расположен ползунок с прикрепленным к нему магнитом, а внутри корпуса с возможностью продольного перемещения расположено направляющее кольцо, к которому прикреплен магнит. Данное кольцо имеет внутреннюю коническую поверхность, внутри которой вращается волчок. Таким образом, при продольном перемещении ползуна по внешней поверхности корпуса в направлении от выпускного канала за счет магнитных сил внутри корпуса аналогично перемещается направляющее кольцо, которое своей внутренней конической поверхностью тем больше уменьшает угол вращения волчка, чем дальше оно отодвигается в направлении от выпускного канала. Недостатком данного устройства является невозможность регулирования частоты вращения волчка и наличие дополнительных устройств, которые усложняют конструкцию и снижают надежность работы. Задачей предлагаемой полезной модели является улучшение эксплуатационных качеств гидрофрезы обеспечение возможности регулирования гидродинамических характеристик струи путем изменения частоты вращения волчка, удобства в работе, упрощение конструкции. Поставленная техническая задача достигается тем, что в гидрофрезе, включающей корпус с выпускным каналом, седло, расположенное у выпускного канала внутри корпуса и имеющее отверстие для прохождения жидкости в выпускной канал, волчок с внутренним продольным каналом для соединения внутренней полости корпуса с его выпускным каналом, крышку с основным каналом, в котором выполнено тангенциальное отверстие и который соединен с основным патрубком, крышка дополнительно содержит вспомогательный канал, соединенный со вспомогательным патрубком. Такое конструктивное решение обеспечивает возможность регулирования частоты вращения струи, простоту и надежность конструкции. На фигуре изображена принципиальная схема описываемого устройства. Гидрофреза включает корпус 1, в одном торце которого выполнен осевой выпускной канал 2, седло 3, которое неподвижно располагается у выпускного канала корпуса и имеет соосное с ним отверстие 4, волчок 5, который располагается свободно внутри корпуса,упирается одним концом в седло и имеет внутри себя продольный канал 6, соединяющий внутреннюю полость корпуса с его выпускным каналом, крышку 7, внутри которой выполнены основной канал 8, расположенный соосно корпусу и имеющий тангенциальное отверстие 9 для соединения с внутренней полостью корпуса, и вспомогательный канал 10,также соединяющийся с внутренней полостью корпуса, и основной 11 и вспомогательный 12 патрубки, неподвижно соединенные с основным и вспомогательным каналами крышки соответственно. 78422011.12.30 Гидрофреза работает следующим образом. Вода под давлением через основной патрубок 11 и основной канал 8 крышки 7 и его тангенциальное отверстие 9 поступает во внутреннюю полость корпуса 1, приобретая вращательное движение вокруг оси фрезы. Вращающийся поток воды синхронно вращает волчок 5, который одним концом под давлением воды плотно прижимается к седлу 3 и не дает воде из внутренней полости корпуса непосредственно вытекать наружу. Далее поток воды под давлением поступает только во внутренний продольный канал 6 вращающегося волчка 5, двигаясь по которому приобретает вращательное вместе с ним движение, проходит через осевое отверстие седла 3, выпускной канал корпуса и на выходе имеет вращательное движение. Для изменения частоты вращения волчка и соответственно образуемой им струи воды необходимо изменить соотношение потоков воды в основном 11 и вспомогательном 12 патрубках и каналах крышки соответственно. Если весь поток воды проходит через основные патрубок 11 и канал 8, то скорость вращающегося потока внутри корпуса максимальна, а соответственно, и волчок 5 с образуемой им струей будут иметь максимальную скорость вращения. Если весь поток проходит через вспомогательные патрубок 12 и канал 7, то поток воды внутри корпуса не имеет вращения и, соответственно, волчок 5 с образуемой им струей тоже не будут вращаться. Если поток воды распределяется между основными патрубком и каналом и вспомогательными патрубком и каналом соответственно,то скорости вращающегося потока внутри корпуса, вращения волчка и струи будут соответственно иметь промежуточное значение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
