Форсунка

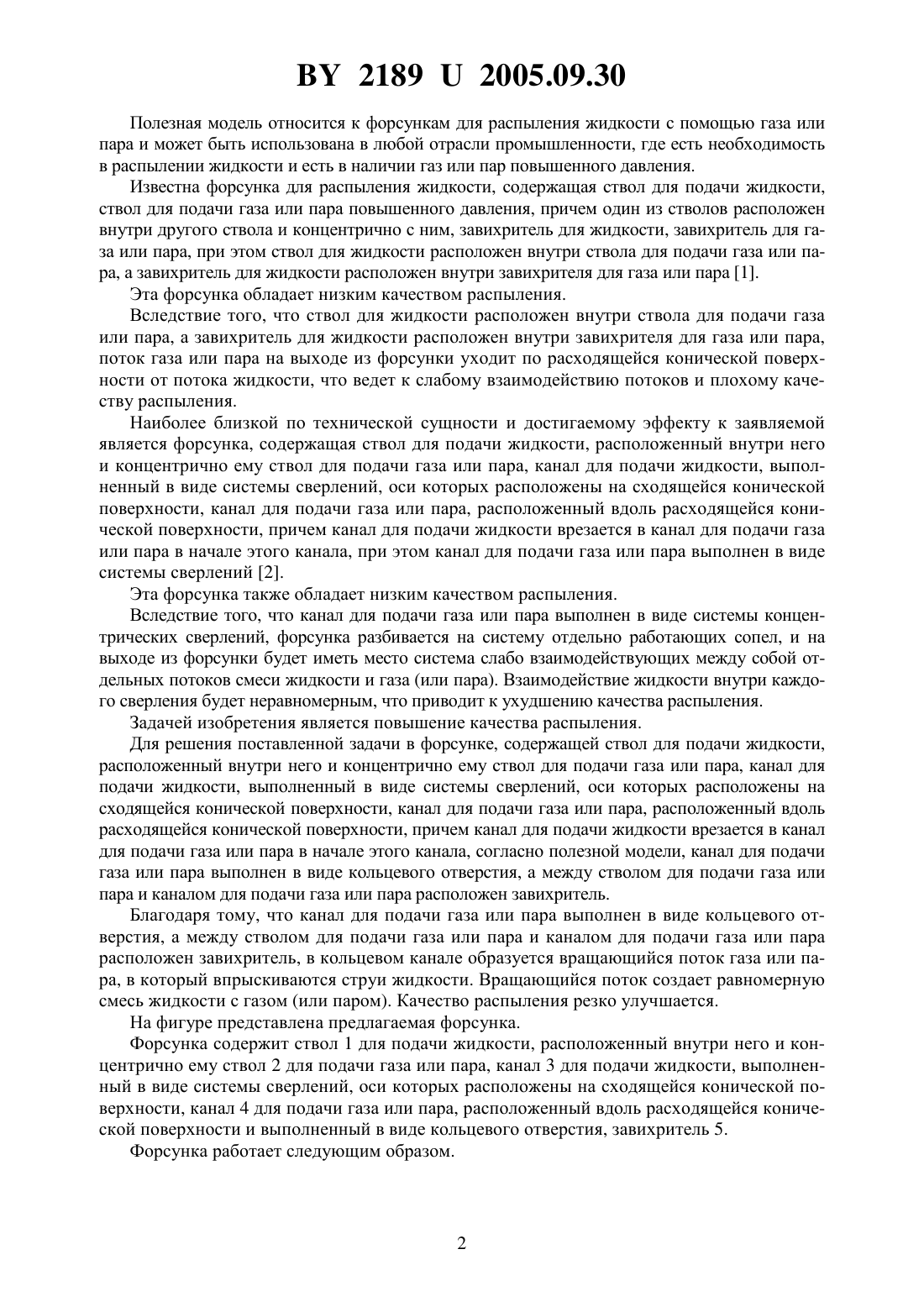

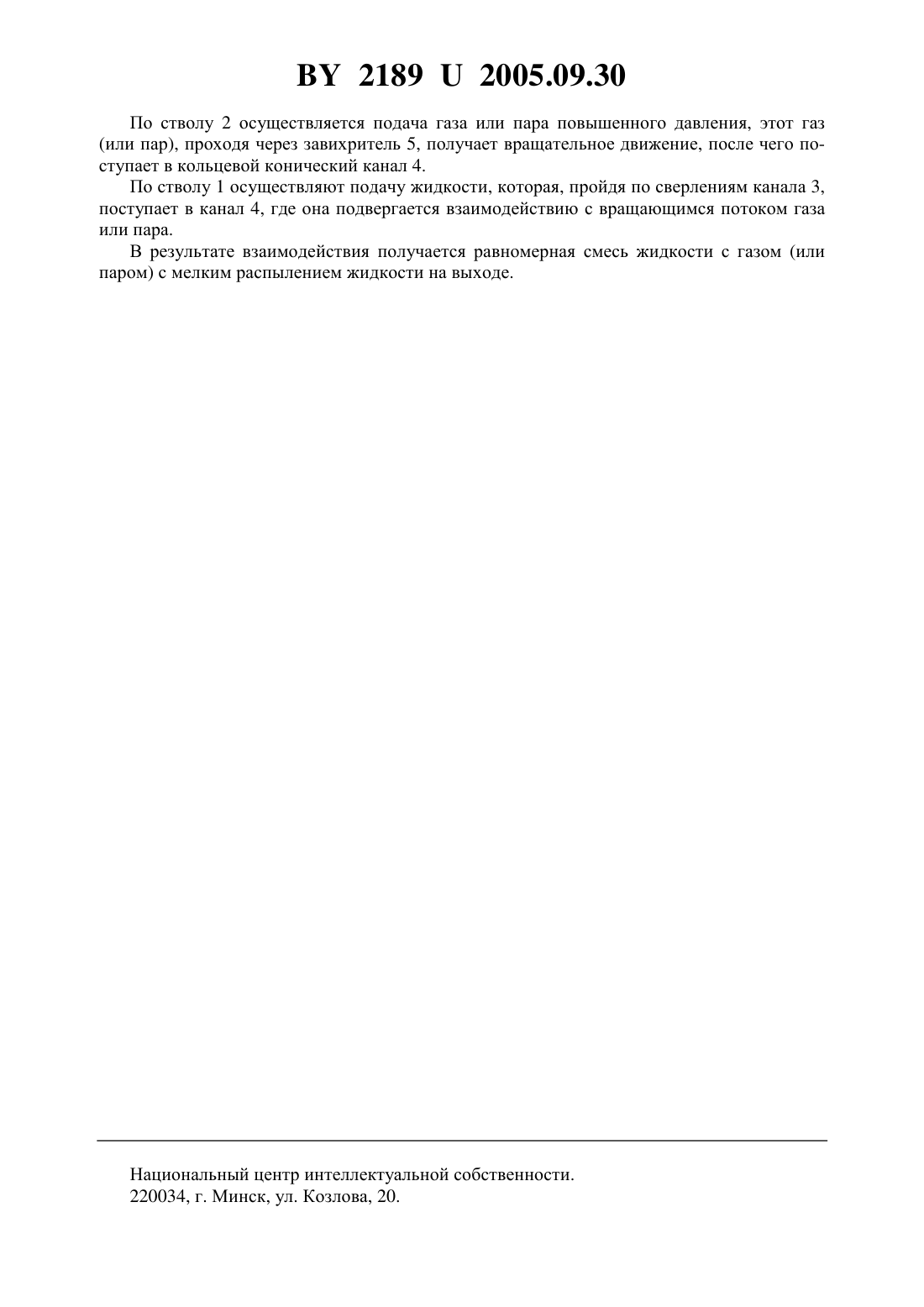

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичСиротин Андрей Вячеславович Юрша Иосиф Антонович Антонов Николай Анатольевич Митрофанов Владимир Александрович Галин Геннадий Борисович Полтавец Иван Иванович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Форсунка, содержащая ствол для подачи жидкости, расположенный внутри него и концентрично ему ствол для подачи газа или пара, канал для подачи жидкости, выполненный в виде системы сверлений, оси которых расположены на сходящейся конической поверхности, канал для подачи газа или пара, расположенный вдоль расходящейся конической поверхности, причем канал для подачи жидкости врезается в канал для подачи газа или пара в начале этого канала, отличающаяся тем, что канал для подачи газа или пара выполнен в виде кольцевого отверстия, а между стволом для подачи газа или пара и каналом для подачи газа или пара расположен завихритель. 21892005.09.30 Полезная модель относится к форсункам для распыления жидкости с помощью газа или пара и может быть использована в любой отрасли промышленности, где есть необходимость в распылении жидкости и есть в наличии газ или пар повышенного давления. Известна форсунка для распыления жидкости, содержащая ствол для подачи жидкости,ствол для подачи газа или пара повышенного давления, причем один из стволов расположен внутри другого ствола и концентрично с ним, завихритель для жидкости, завихритель для газа или пара, при этом ствол для жидкости расположен внутри ствола для подачи газа или пара, а завихритель для жидкости расположен внутри завихрителя для газа или пара 1. Эта форсунка обладает низким качеством распыления. Вследствие того, что ствол для жидкости расположен внутри ствола для подачи газа или пара, а завихритель для жидкости расположен внутри завихрителя для газа или пара,поток газа или пара на выходе из форсунки уходит по расходящейся конической поверхности от потока жидкости, что ведет к слабому взаимодействию потоков и плохому качеству распыления. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является форсунка, содержащая ствол для подачи жидкости, расположенный внутри него и концентрично ему ствол для подачи газа или пара, канал для подачи жидкости, выполненный в виде системы сверлений, оси которых расположены на сходящейся конической поверхности, канал для подачи газа или пара, расположенный вдоль расходящейся конической поверхности, причем канал для подачи жидкости врезается в канал для подачи газа или пара в начале этого канала, при этом канал для подачи газа или пара выполнен в виде системы сверлений 2. Эта форсунка также обладает низким качеством распыления. Вследствие того, что канал для подачи газа или пара выполнен в виде системы концентрических сверлений, форсунка разбивается на систему отдельно работающих сопел, и на выходе из форсунки будет иметь место система слабо взаимодействующих между собой отдельных потоков смеси жидкости и газа (или пара). Взаимодействие жидкости внутри каждого сверления будет неравномерным, что приводит к ухудшению качества распыления. Задачей изобретения является повышение качества распыления. Для решения поставленной задачи в форсунке, содержащей ствол для подачи жидкости,расположенный внутри него и концентрично ему ствол для подачи газа или пара, канал для подачи жидкости, выполненный в виде системы сверлений, оси которых расположены на сходящейся конической поверхности, канал для подачи газа или пара, расположенный вдоль расходящейся конической поверхности, причем канал для подачи жидкости врезается в канал для подачи газа или пара в начале этого канала, согласно полезной модели, канал для подачи газа или пара выполнен в виде кольцевого отверстия, а между стволом для подачи газа или пара и каналом для подачи газа или пара расположен завихритель. Благодаря тому, что канал для подачи газа или пара выполнен в виде кольцевого отверстия, а между стволом для подачи газа или пара и каналом для подачи газа или пара расположен завихритель, в кольцевом канале образуется вращающийся поток газа или пара, в который впрыскиваются струи жидкости. Вращающийся поток создает равномерную смесь жидкости с газом (или паром). Качество распыления резко улучшается. На фигуре представлена предлагаемая форсунка. Форсунка содержит ствол 1 для подачи жидкости, расположенный внутри него и концентрично ему ствол 2 для подачи газа или пара, канал 3 для подачи жидкости, выполненный в виде системы сверлений, оси которых расположены на сходящейся конической поверхности, канал 4 для подачи газа или пара, расположенный вдоль расходящейся конической поверхности и выполненный в виде кольцевого отверстия, завихритель 5. Форсунка работает следующим образом. 21892005.09.30 По стволу 2 осуществляется подача газа или пара повышенного давления, этот газ(или пар), проходя через завихритель 5, получает вращательное движение, после чего поступает в кольцевой конический канал 4. По стволу 1 осуществляют подачу жидкости, которая, пройдя по сверлениям канала 3,поступает в канал 4, где она подвергается взаимодействию с вращающимся потоком газа или пара. В результате взаимодействия получается равномерная смесь жидкости с газом (или паром) с мелким распылением жидкости на выходе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
