Культиватор

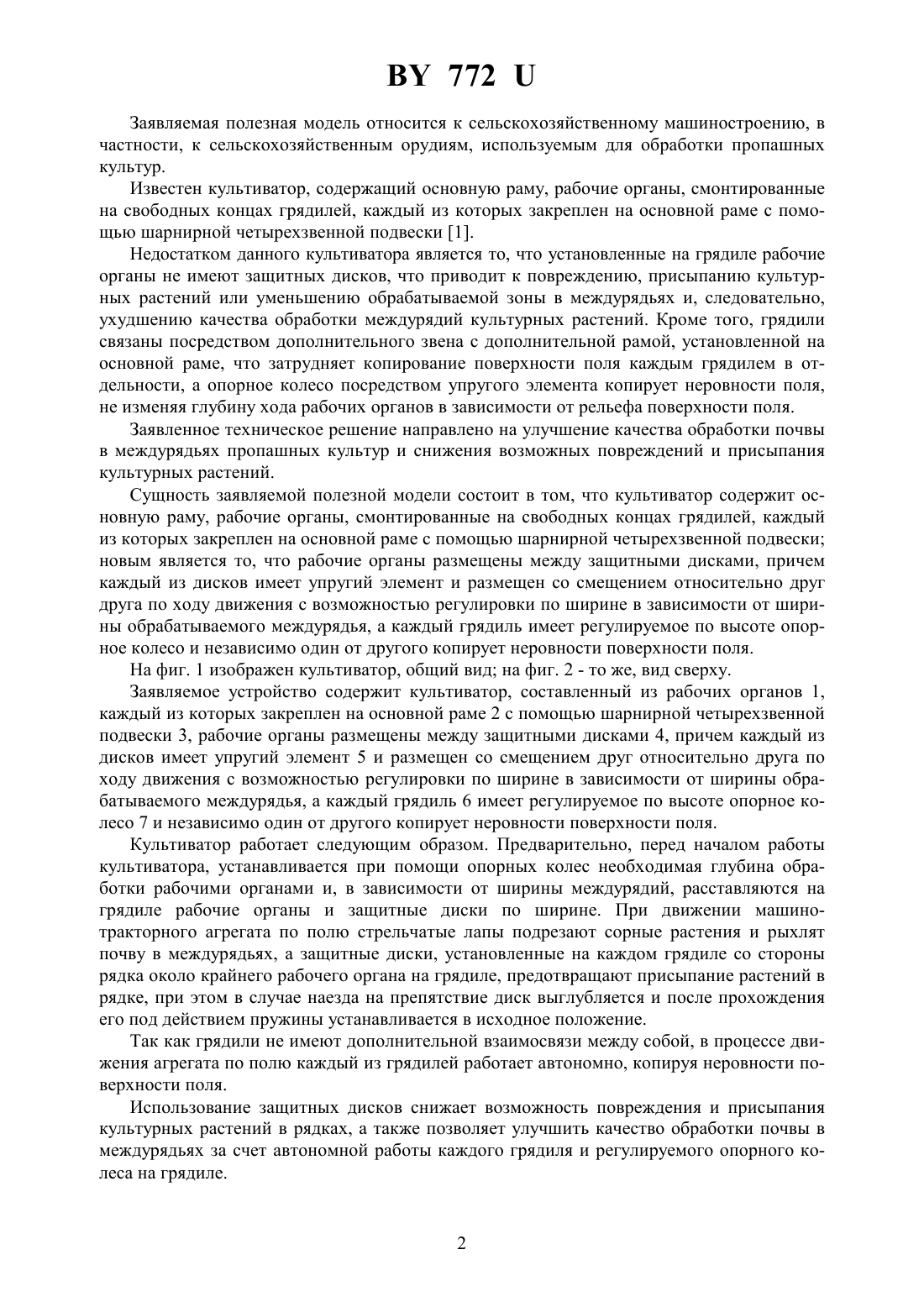

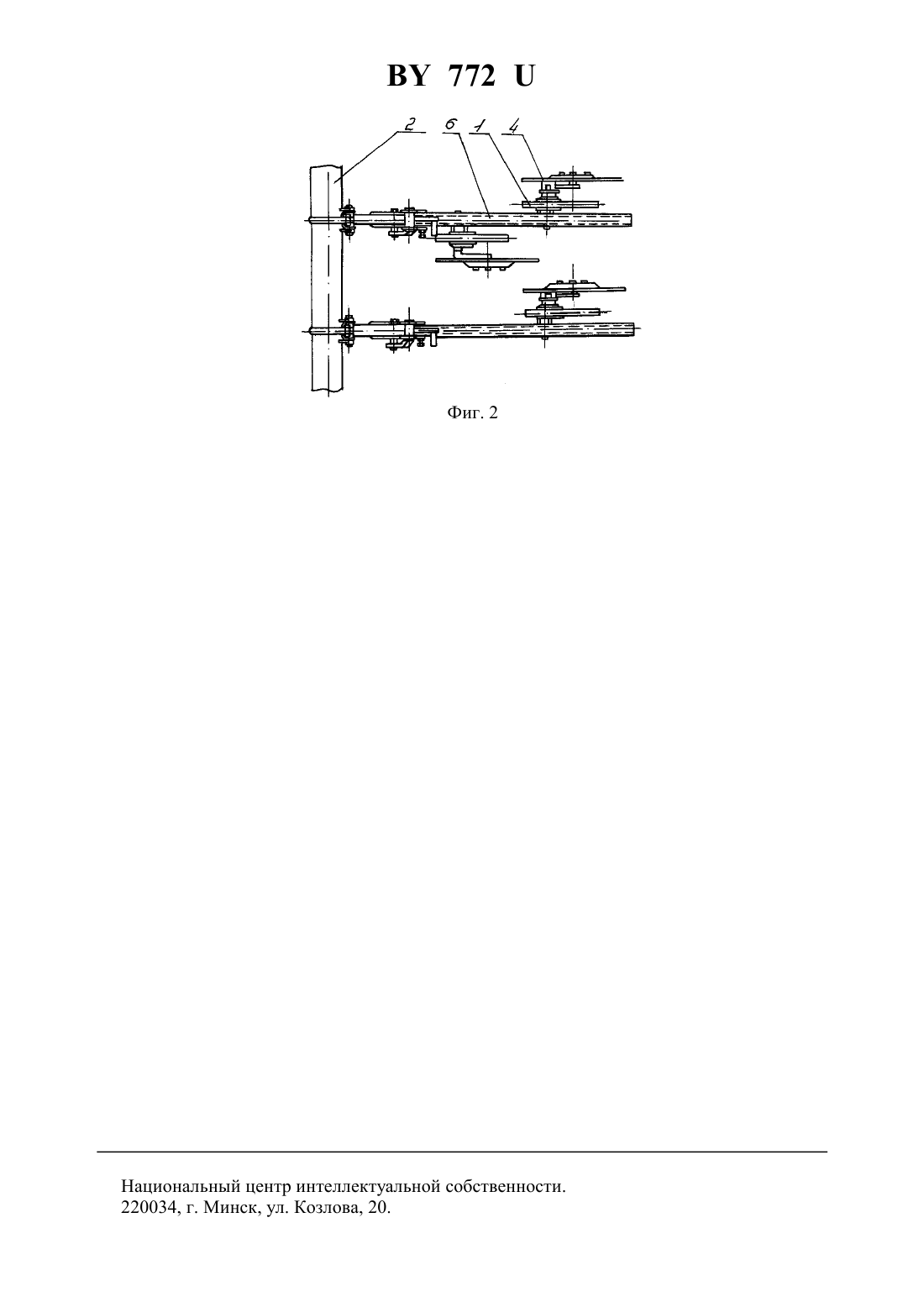

(71) Заявитель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(72) Авторы Новак Александр Иванович Христюк Вадим Аркадьевич(73) Патентообладатель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(57) Культиватор, содержащий основную раму, рабочие органы, смонтированные на свободных концах грядилей, каждый из которых закреплен на основной раме с помощью шарнирной четырехзвенной подвески, отличающийся тем, что рабочие органы размещены между защитными дисками, причем каждый из дисков имеет упругий элемент и размещен со смещением относительно друг друга по ходу движения с возможностью регулировки по ширине в зависимости от ширины обрабатываемого междурядья, а каждый грядиль имеет регулируемое по высоте опорное колесо и независимо один от другого копирует неровности поверхности поля. 772 Заявляемая полезная модель относится к сельскохозяйственному машиностроению, в частности, к сельскохозяйственным орудиям, используемым для обработки пропашных культур. Известен культиватор, содержащий основную раму, рабочие органы, смонтированные на свободных концах грядилей, каждый из которых закреплен на основной раме с помощью шарнирной четырехзвенной подвески 1. Недостатком данного культиватора является то, что установленные на грядиле рабочие органы не имеют защитных дисков, что приводит к повреждению, присыпанию культурных растений или уменьшению обрабатываемой зоны в междурядьях и, следовательно,ухудшению качества обработки междурядий культурных растений. Кроме того, грядили связаны посредством дополнительного звена с дополнительной рамой, установленной на основной раме, что затрудняет копирование поверхности поля каждым грядилем в отдельности, а опорное колесо посредством упругого элемента копирует неровности поля,не изменяя глубину хода рабочих органов в зависимости от рельефа поверхности поля. Заявленное техническое решение направлено на улучшение качества обработки почвы в междурядьях пропашных культур и снижения возможных повреждений и присыпания культурных растений. Сущность заявляемой полезной модели состоит в том, что культиватор содержит основную раму, рабочие органы, смонтированные на свободных концах грядилей, каждый из которых закреплен на основной раме с помощью шарнирной четырехзвенной подвески новым является то, что рабочие органы размещены между защитными дисками, причем каждый из дисков имеет упругий элемент и размещен со смещением относительно друг друга по ходу движения с возможностью регулировки по ширине в зависимости от ширины обрабатываемого междурядья, а каждый грядиль имеет регулируемое по высоте опорное колесо и независимо один от другого копирует неровности поверхности поля. На фиг. 1 изображен культиватор, общий вид на фиг. 2 - то же, вид сверху. Заявляемое устройство содержит культиватор, составленный из рабочих органов 1,каждый из которых закреплен на основной раме 2 с помощью шарнирной четырехзвенной подвески 3, рабочие органы размещены между защитными дисками 4, причем каждый из дисков имеет упругий элемент 5 и размещен со смещением друг относительно друга по ходу движения с возможностью регулировки по ширине в зависимости от ширины обрабатываемого междурядья, а каждый грядиль 6 имеет регулируемое по высоте опорное колесо 7 и независимо один от другого копирует неровности поверхности поля. Культиватор работает следующим образом. Предварительно, перед началом работы культиватора, устанавливается при помощи опорных колес необходимая глубина обработки рабочими органами и, в зависимости от ширины междурядий, расставляются на грядиле рабочие органы и защитные диски по ширине. При движении машинотракторного агрегата по полю стрельчатые лапы подрезают сорные растения и рыхлят почву в междурядьях, а защитные диски, установленные на каждом грядиле со стороны рядка около крайнего рабочего органа на грядиле, предотвращают присыпание растений в рядке, при этом в случае наезда на препятствие диск выглубляется и после прохождения его под действием пружины устанавливается в исходное положение. Так как грядили не имеют дополнительной взаимосвязи между собой, в процессе движения агрегата по полю каждый из грядилей работает автономно, копируя неровности поверхности поля. Использование защитных дисков снижает возможность повреждения и присыпания культурных растений в рядках, а также позволяет улучшить качество обработки почвы в междурядьях за счет автономной работы каждого грядиля и регулируемого опорного колеса на грядиле. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
